製品概要

機能と利点

  • ±15kVのESD(人体モデル)、IEC1000-4-2レベル4(±8kV)接触放電、およびIEC1000-4-2レベル3(±8kV)空中放電で損傷およびラッチアップなし
  • 入力がフロート、短絡、あるいは無信号で終端の場合、レシーバ出力の“H”を保証

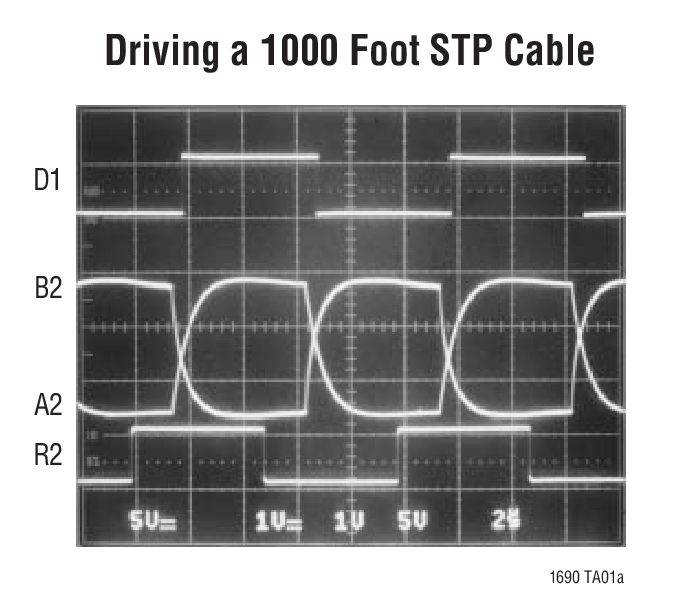

  • 低コストの住宅用電話線をドライブ可能
  • ICC = 最大600μA(無負荷時)
  • 単一5V電源
  • -7V~+12Vの同相範囲により、データ・ライン上のデバイス間で±7Vのグランド電位差を許容
  • パワーアップ/ダウン時にドライバ出力にグリッチがなく、電源投入状態でトランシーバの抜き差し可能
  • パワーオフ時にドライバはハイ・インピーダンス状態を維持
  • バスで32個までのトランシーバを接続可能
  • SN75179およびLTC490とピン・コンパチブル

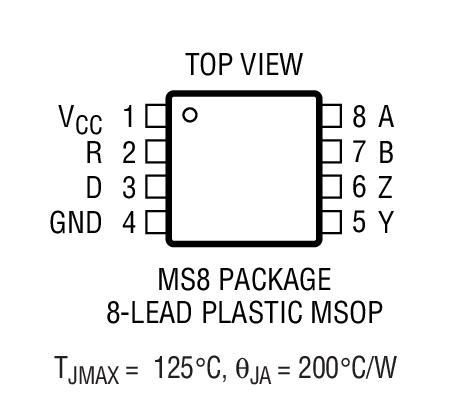

  • SO、MSOP、およびPDIPパッケージで供給

製品概要

LTC1690は、 EIA485およびEIA422の要求条件に適合する低消費電力レシーバ/ドライバ・ペアです。レシーバ はフェイルセーフ機能を備えており、入力がオープン、短絡、あるいは無信号で終端されているときに出力“H”を保証します。レシーバの出力の“H”を保証するのに外付け部品は必要ありません。

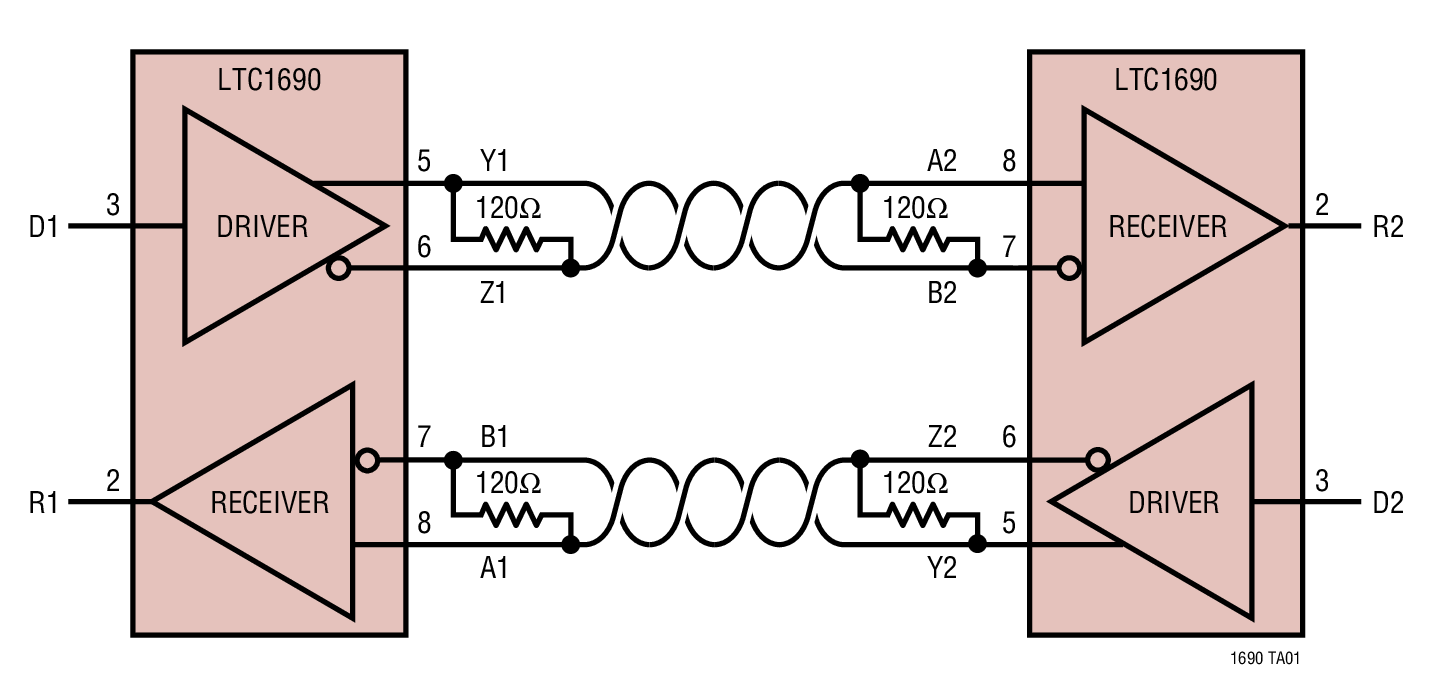

ドライバ出力ピンとレシーバ入力ピンが独立しているので、全二重動作が可能です。バスでのデータ衝突、ある いはフォールト等による過度の電力消費を防ぐためのサーマル・シャットダウン回路が内蔵されており、その場合ドライバ出力はハイ・インピーダンス状態になります。

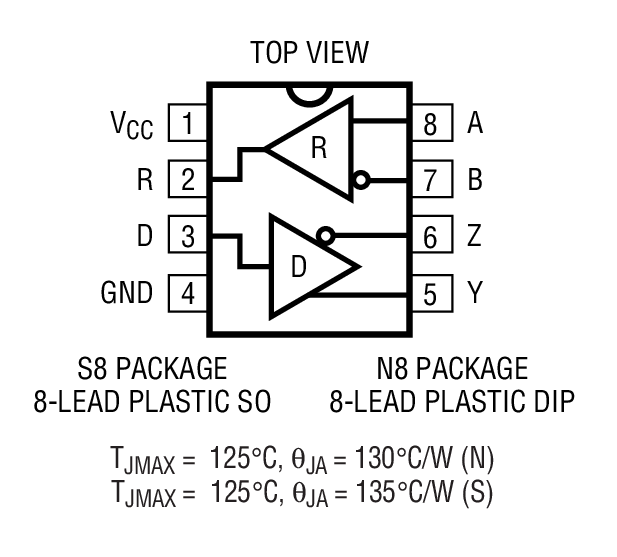

LTC1690はコマーシャルおよびインダストリアル温度範囲で完全に仕様が規定されています。 LTC1690は8ピンSO、MSOP、およびPDIPパッケージで供給されます。


アプリケーション

  • バッテリ駆動型EIA485/EIA422アプリケーション
  • 低消費電力EIA485/EIA422トランシーバ
  • レベル変換器
  • ライン中継器
