製品概要
機能と利点

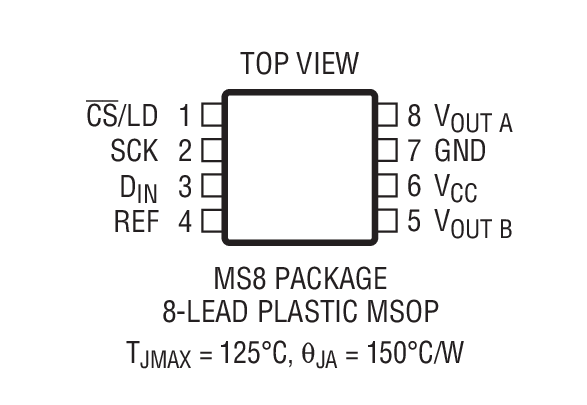

- 小型：8ピンMSOPに2個の10ビットDACを搭載 － SO-8のボード・スペースの半分
- 超低消費電流：バッテリ寿命を延長するDACあたり60μAおよび1μAのスリープ・モード消費電流
- 広い2.7V～5.5Vの電源範囲で動作
- ダブル・バッファ構成により個別または同時DAC更新が可能
- 1000pFをドライブ可能なレール・トゥ・レール電圧出力
- リファレンス範囲には0V～VCC比例出力のために 電源が含まれる
- シュミット・トリガ入力付き3線シリアル・インタフェース

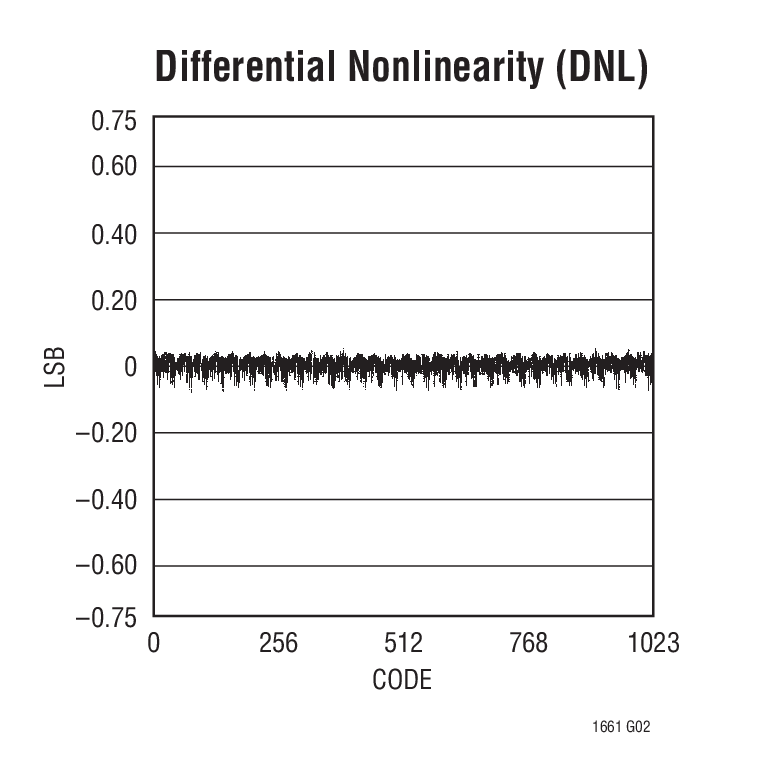

- 微分非直線性：
製品概要

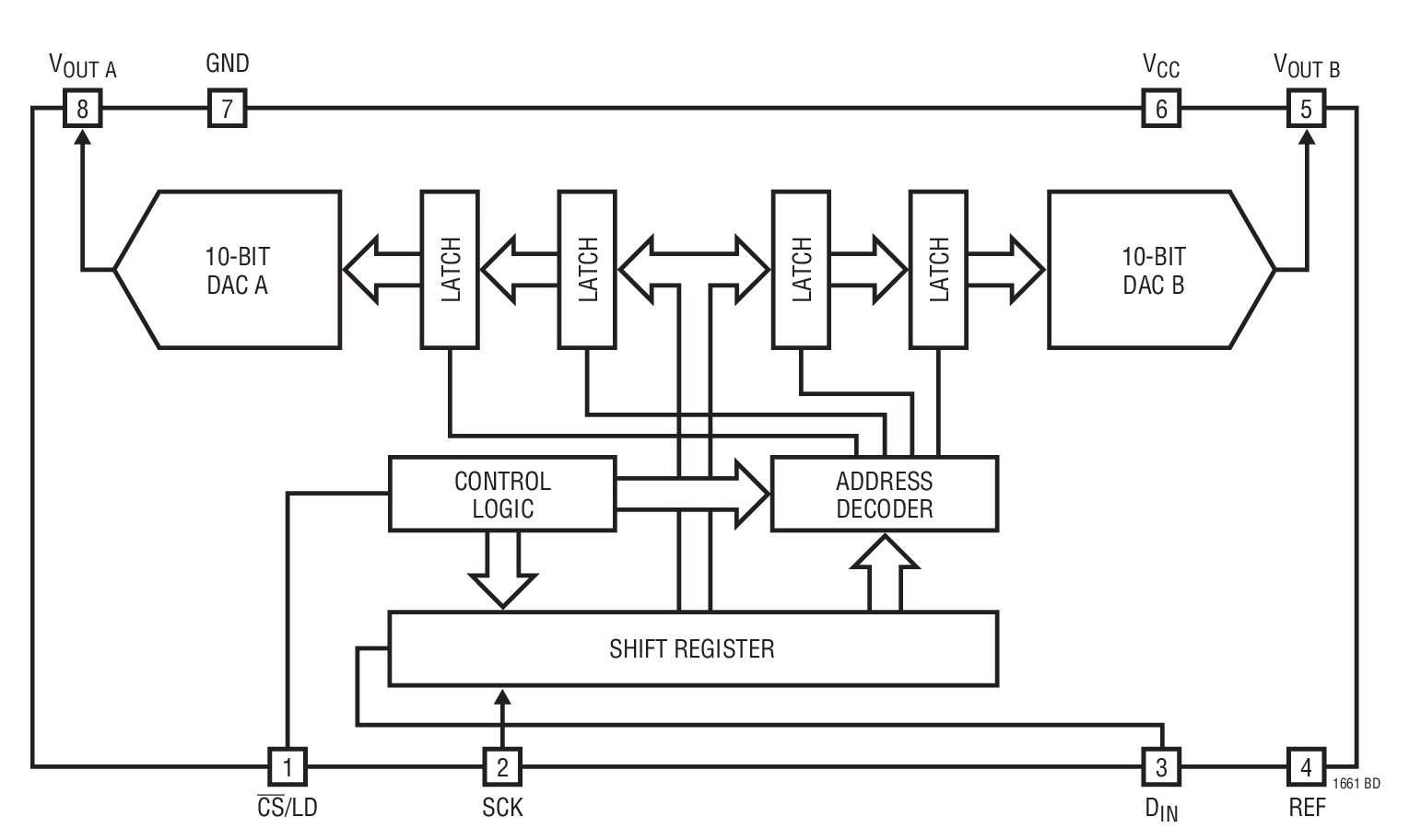

LTC1661は、2個の高精度アドレス可能10ビット・デジタル-アナログ・コンバータ（DAC）を1個の小型MS8パッケージに集積しています。各バッファ付きDACは合計で60μAの電源電流しか消費しませんが、5mAを超えるDC出力電流を供給しながら最大1000pFの容量性負荷を確実にドライブできます。スリープ・モードでは、全電源電流はさらに無視できる1μAまで減少します。
独自の固有単調性電圧補間アーキテクチャは、きわめて小さな外部フォーム・ファクタを許容し、優れたリニアリティを提供します。ダブルバッファされた入力ロジックは、同時更新機能を備えており、スリープ・モードを中断することなく、どちらのDACへの書込みにも使用できます。
LTC1661は、超低消費電流、省電力スリープ・モード、および非常にサイズがコンパクトなので、バッテリ駆動アプリケーションに最適であり、使いやすさ、高性能、広い電源電圧範囲などの特徴を備えているので、汎用コンバータとして優れた製品です。
さらに多くの出力と高い実装密度が必要な場合は、LTC1660マイクロパワー・オクタル10ビットDACを参照してください。
アプリケーション
- モバイル通信
- デジタル制御のアンプとアッテネータ
- 携帯用バッテリ駆動機器
- 製造のための自動較正
- リモート工業用装置
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

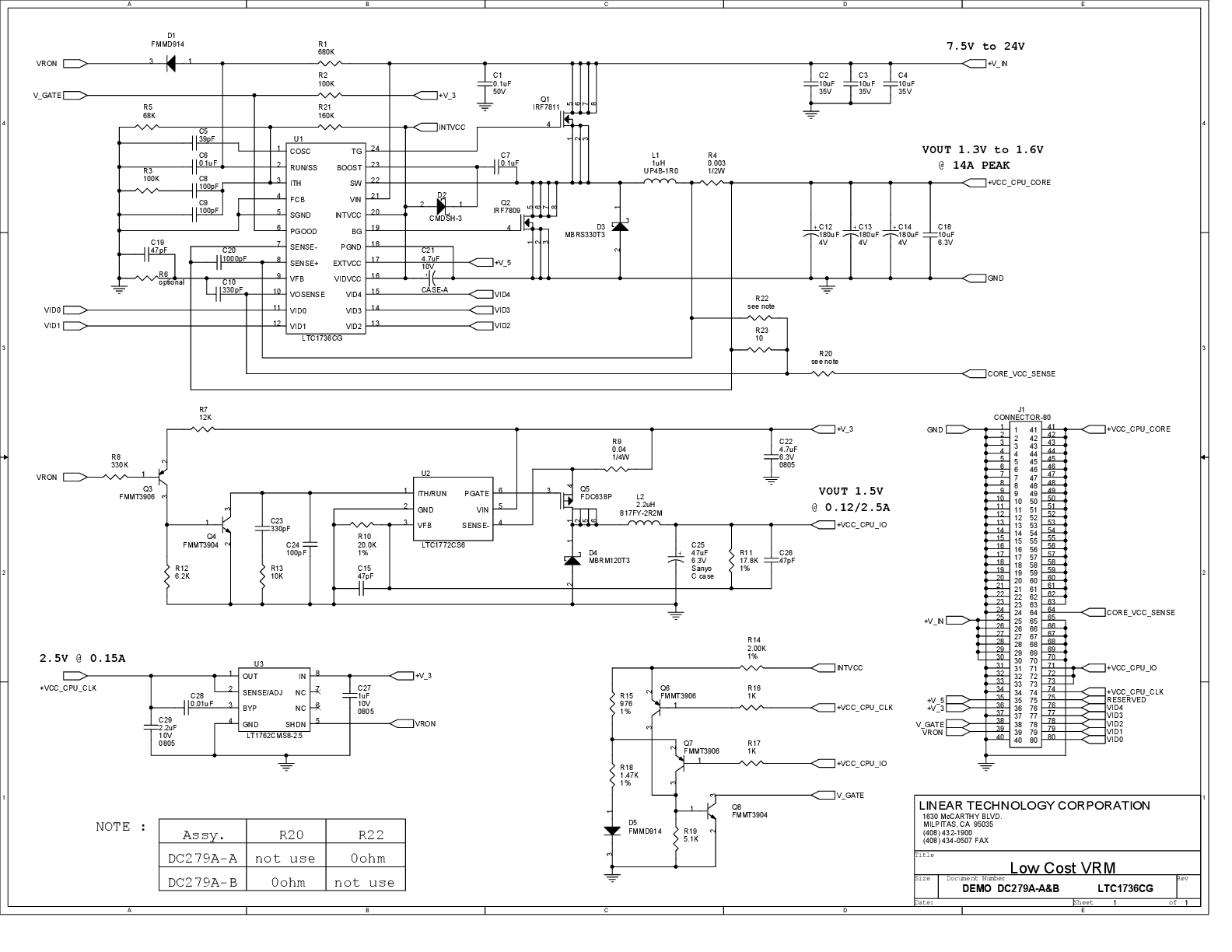

評価キット (1)
参考資料
-
R392 Reliability Data3/22/2018
-
DAC Selector Card9/21/2015
-
PWM to DC in One Cycle8/7/2014
-
Voltage Output DACs3/3/2011
-
Dual 60µA 10-Bit Serial DAC in MS-8 Saves Power and Space11/1/2000 LT Journal
おすすめ製品
LTC1661 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1661CMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1661CMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |

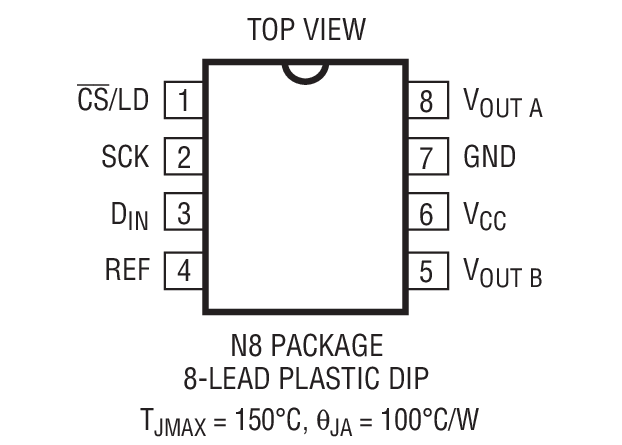

| LTC1661CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1661IMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1661IMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1661IN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| ウェハ・ファブリケーション・データ | R392 Reliability Data |
