製品概要

機能と利点

  • 14ビット分解能

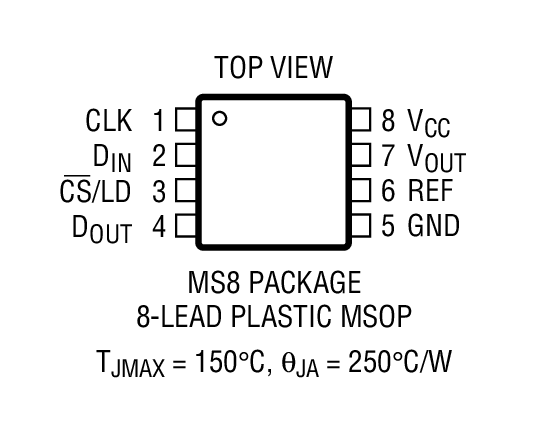

  • 8ピンMSOPパッケージ
  • バッファされた真のレール・トゥ・レール電圧出力
  • 3Vまたは5V単一電源動作
  • 非常に低い消費電力:ICC(TYP)=270μA
  • パワーオン・リセット
  • 3線式カスケード可能なシリアル・インタフェースは、SPIおよびMICROWIREに対応します。

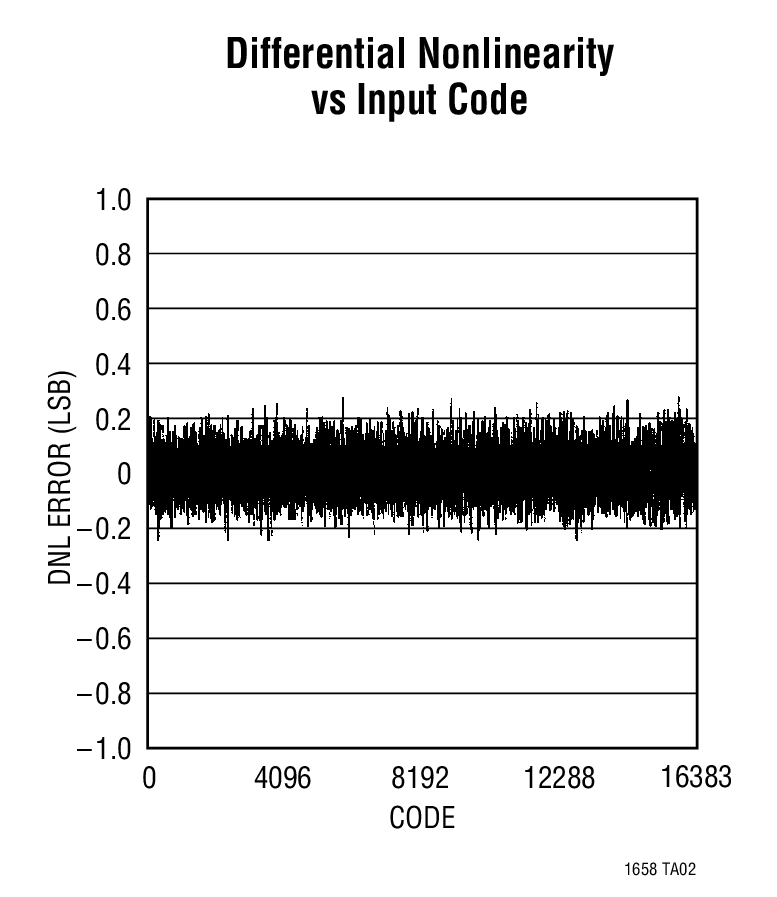

  • 最大DNL誤差:1LSB
  • 低コスト

製品概要

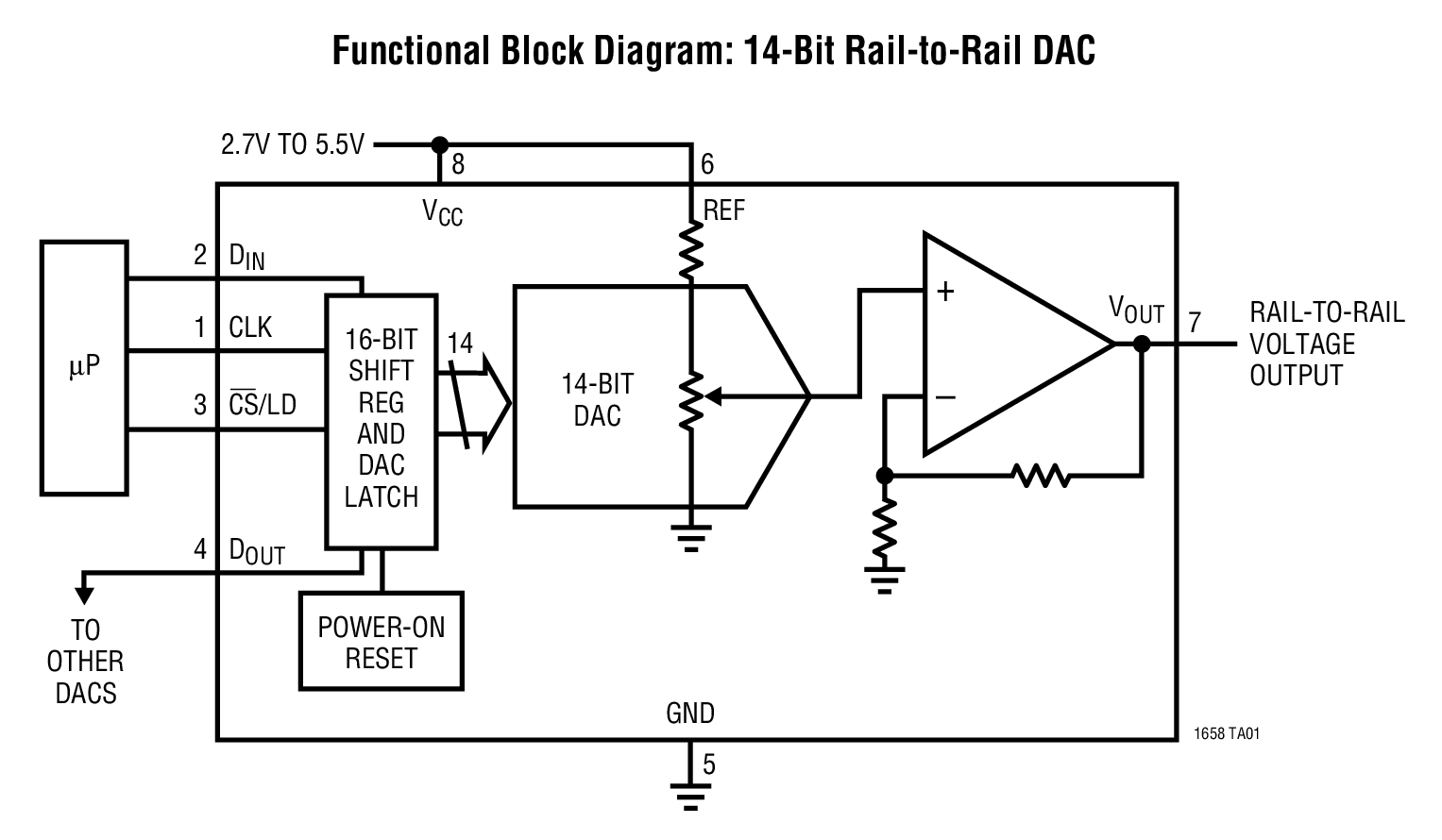

LTC1658は8ピンMSOPパッケージの単一電源、レール・トゥ・レール電圧出力、 14ビット・デジタル-アナログ・コンバータ(DAC)です。出力バッファ・アンプと使いやすい3線式カスケード可能なシルアル・インタフェースを内蔵しています。

LTC1658の出力は0VからVREFまで振幅します。出力をレール・トゥ・レールで振幅させるには、 REFピンをVCCに接続することができます。LTC1658は2.7V~5.5Vの単一電源で動作します。標準電源電流は270μAです。

LTC1658は消費電流が少ないため、バッテリ駆動アプリケーションに最適です。コンパクトなMSOPで供給され、最も小型の14ビットDACシステムを実現できます。


アプリケーション

  • デジタル較正
  • 産業用プロセス・コントロール
  • 自動試験装置
  • セルラー電話
