製品概要
機能と利点
- 電源の入ったバックプレーンにボードを安全に挿入/引抜き可能
- プログラム可能な電源シーケンシング
- プログラム可能な電子回路ブレーカ
- ユーザがプログラム可能な電源電圧上昇および下降速度
- 外付けNチャネルFETのハイサイド・ドライバ
- 1.2V～12Vの電源電圧を制御
- 適切な電源投入動作を確保
- 低電圧ロックアウト
- グリッチ・フィルタにより、スプリアスRESET信号から保護

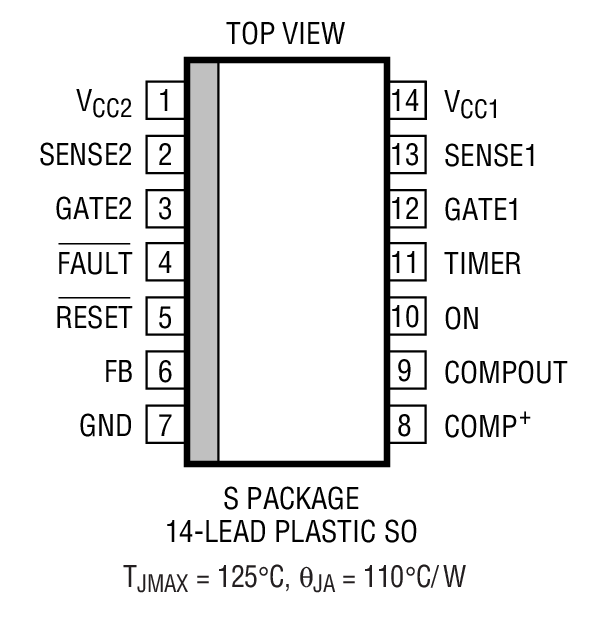

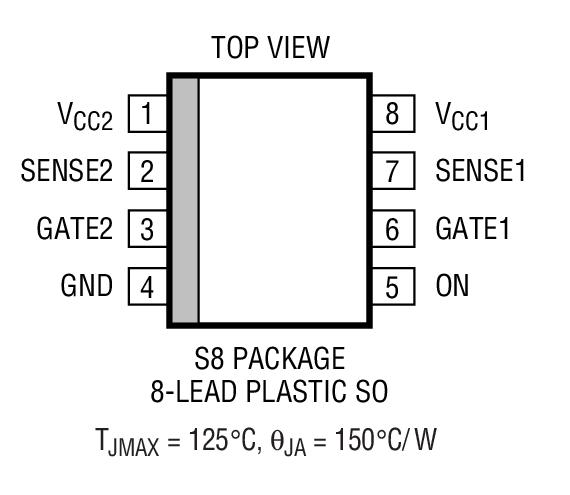

- 8ピンおよび14ピンSOパッケージ

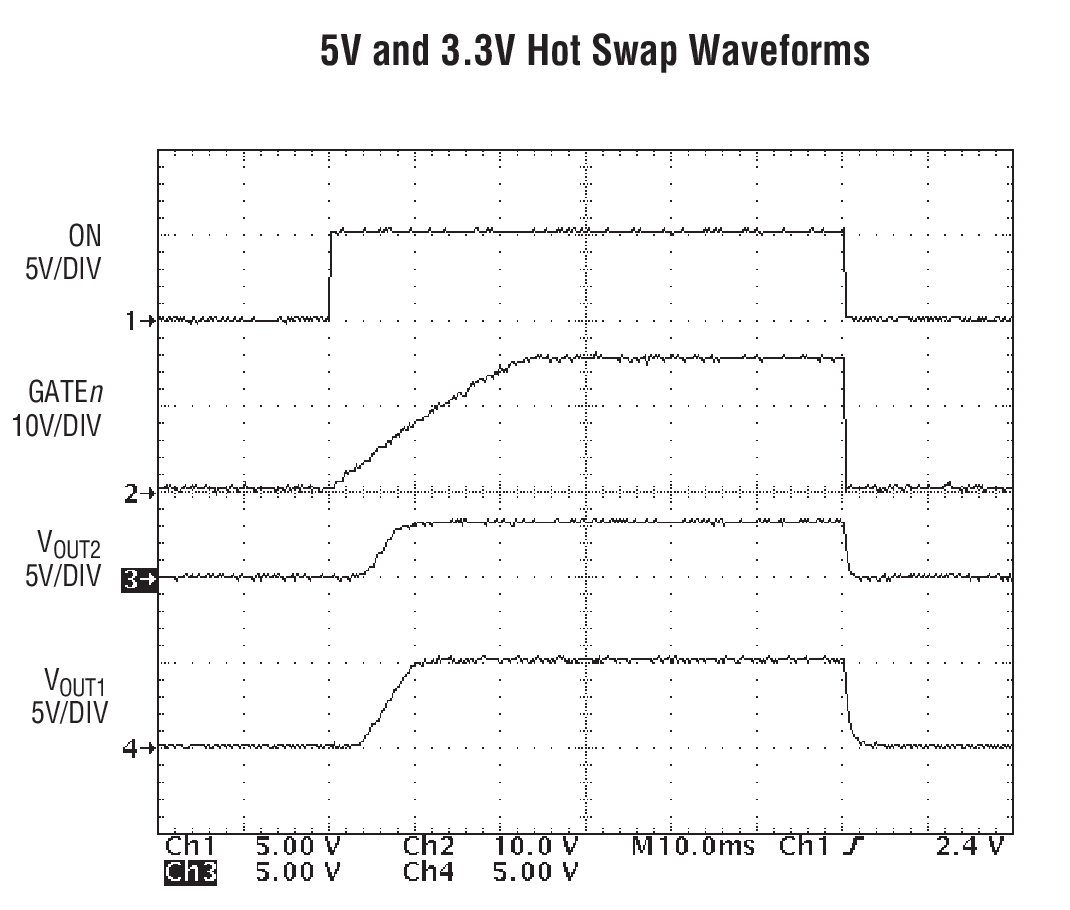

製品概要

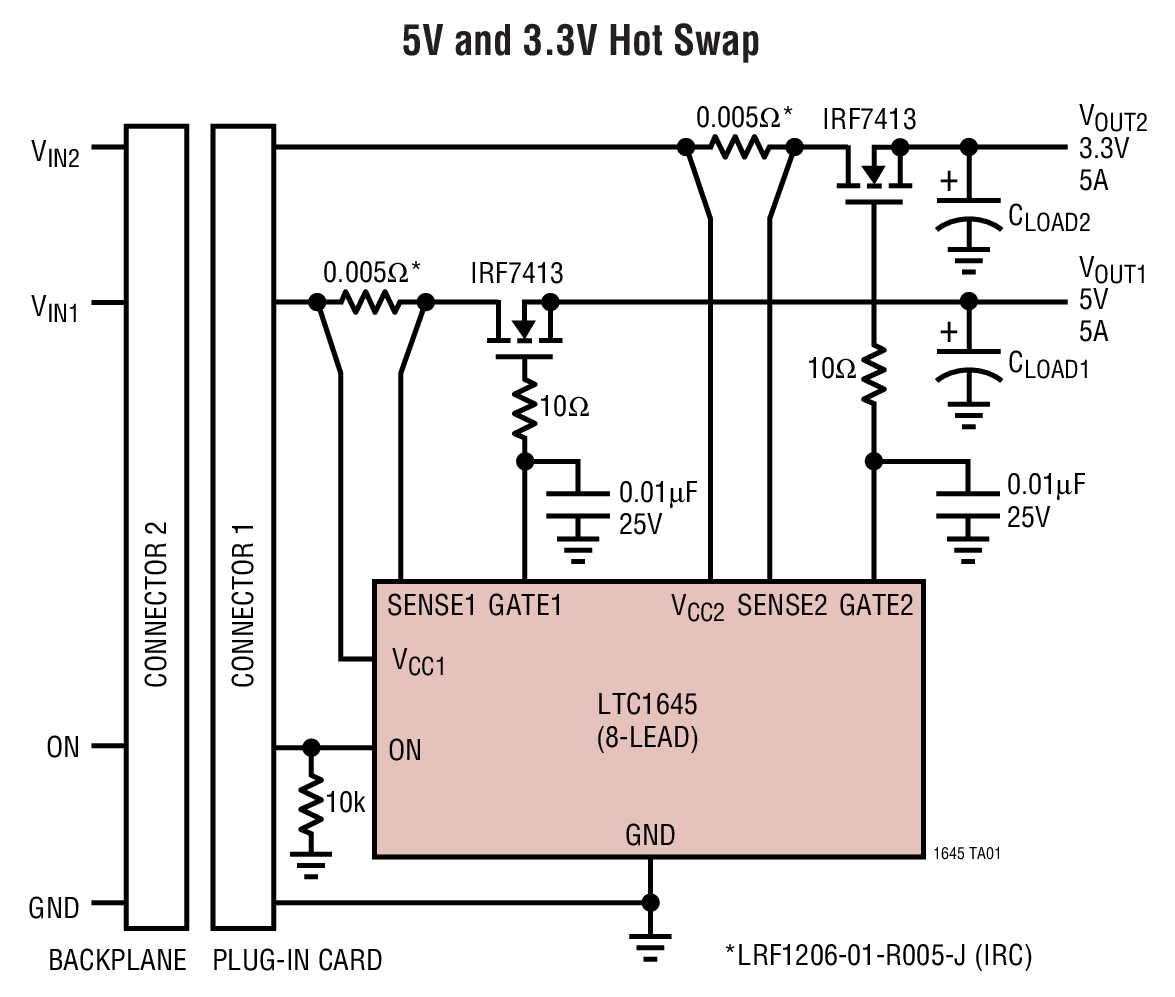

LTC1645は、電源の入ったバックプレーンに対してボードを安全に抜き差し可能にする2チャンネル・ホットスワップ・コントローラです。外付けNチャネル・パス・トランジスタを使用して、電源電圧を設定した速度でゆっくり上昇（ランプ）させることができます。2個のハイサイド・スイッチ・ドライバがNチャネル・ゲートを制御し、1.2V～12Vの電源電圧を供給します。 2つのチャネルの電源電圧は個別にランプアップおよびランプダウンするように設定可能ですが、同時にランプアップおよびランプダウンするようにプログラムすることも可能です。これにより、2つの出力での電源トラッキングが保証されます。
プログラム可能な電子回路ブレーカは、どちらの出力でも短絡保護を行います。電源電圧が、ユーザ設定の電圧を下回った場合、信号から保護出力を使用してシステム・リセットを生成することができます。また、第2の電源電圧をモニタするためにスペアのコンパレータも搭載しています。
LTC1645は8ピンおよび14ピンSOパッケージで供給されます。
アプリケーション
- ボードの活線挿入
- 電源シーケンシング
- 電子回路ブレーカ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R318 Reliability Data3/22/2018
-

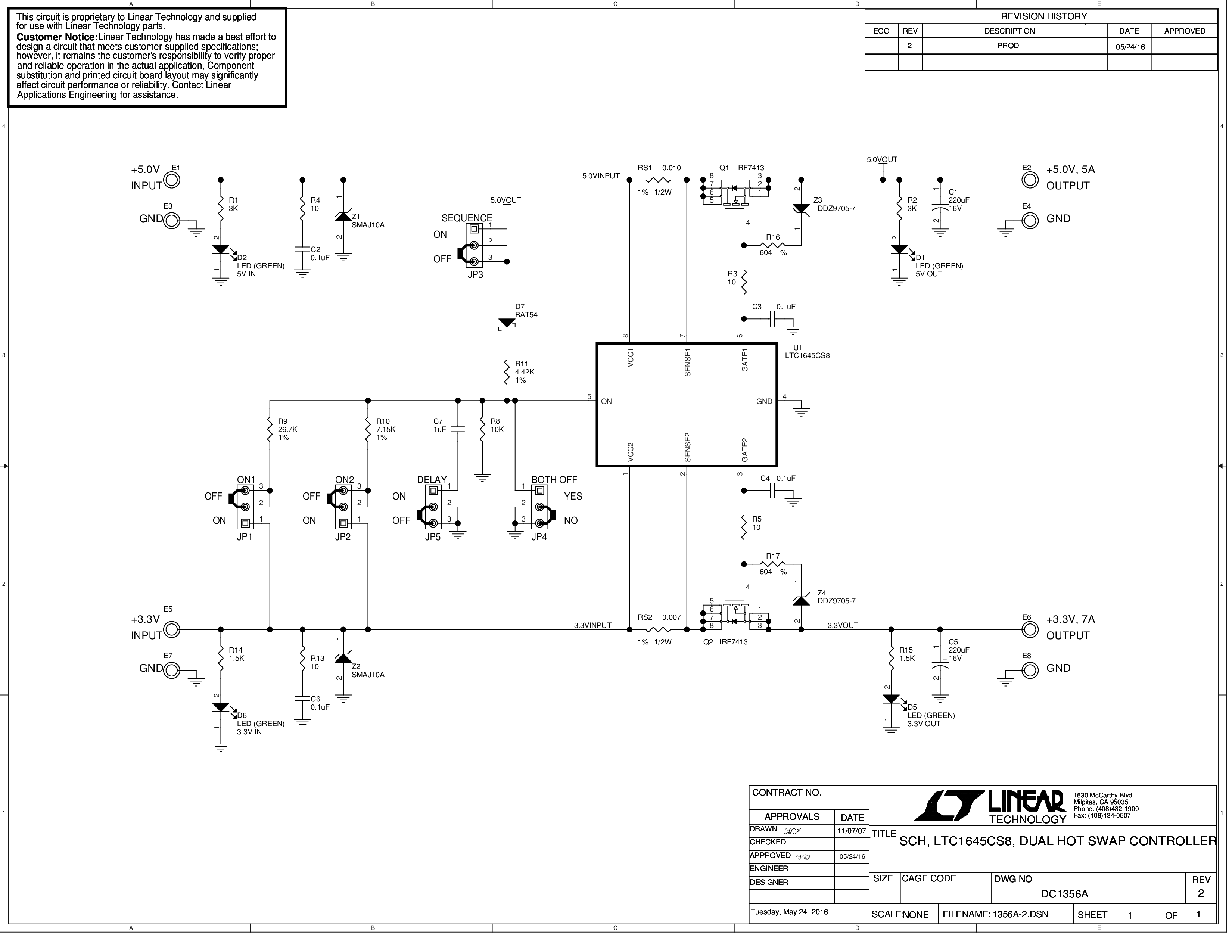

DC1356A - Demo Manual11/23/2016
-
Hot Swap Controllers8/2/2023
-
LTC1645/LTC1735 Circuit Solves PCI Power Problem2/1/2000 LT Journal
-
Versatile Dual Hot Swap Controller/Power Sequencer Allows Live Backplane Insertion11/1/1999 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1645
おすすめ製品
LTC1645 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1645CS#PBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1645CS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1645CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1645CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1645IS#PBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1645IS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1645IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1645IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
