LTC4221

デュアルスピード、デュアル・レベルのフォールト保護付き、デュアル・ホットスワップ・コントローラ/パワー・シーケンサ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.09
特長
  • 電源の入ったバックプレーンに対しボードを安全に挿入/引抜き可能
  • 設定可能な電源シーケンシング
  • 電流フォールドバック付きソフトスタートにより、突入電流を制限
  • 外付けゲート・コンデンサ不要
  • 調整可能なデュアル・レベル回路ブレーカ保護
  • 1V~13.5Vの電源電圧を制御
  • 独立したNチャネルMOSFETハイサイド・ドライバ
  • FBピンでVOUTをモニタすることにより、過電圧保護が可能
  • 電流フォールト時のラッチオフまたは自動リトライ
  • FAULTおよびPWRGD出力

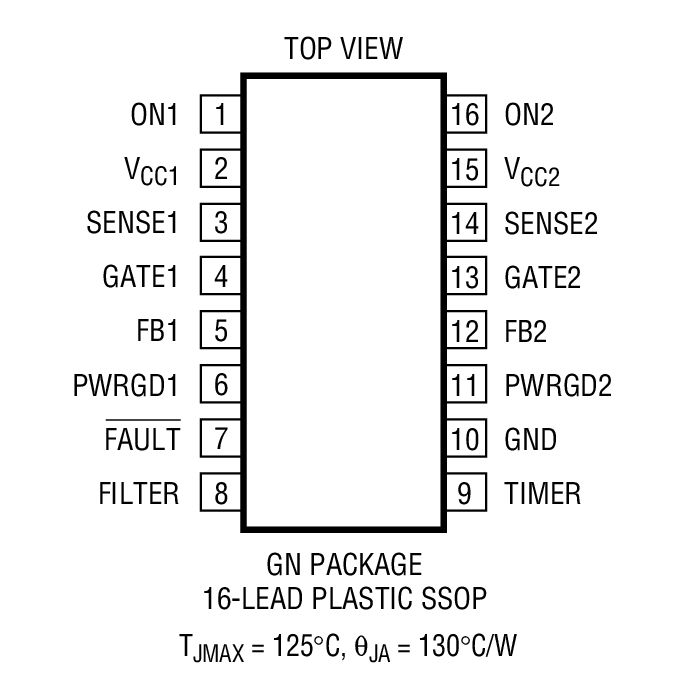

  • 16ピン細型SSOPパッケージ
製品概要
show more Icon

LTC4221は、電源の入ったバックプレーンに対し、ボードを安全に挿入/引き抜き可能にする2チャネル・ホットスワップ・コントローラです。2つの独立したハイサイド・ゲート・ドライバで2つの外付けNチャネル・パス・トランジスタを制御し、電流フォールドバック機能を使用して出力電流をランプアップすることによって起動時の突入電流を制限することができます。GATEピンに補償コンデンサを外付けする必要はありません。2つのチャネルは個別または同時にランプアンプまたはランプダウンするように構成可能で、チャネル1は2.7V~13.5V、チャネル2は1V~13.5Vの電源電圧を使用できます。

各チャネルは、起動後にデュアル・レベルおよびデュアルスピードの過電流回路ブレーカ保護を提供する2つの電流制限コンパレータを搭載しています。いずれかの電流センス電圧が1μsの間100mVを超えるか、(FILTERピンのCFILTERで設定される)タイムアウト遅延時間25mVを超えると、FAULTラッチがセットされ、両方のGATEピンが“L”になります。

FBピンは、各チャネルの出力電圧をモニタし、PWRGDコンパレータの入力と過電圧保護を提供します。


アプリケーション

  • 電子回路ブレーカ
  • 電源シーケンシング
  • 電源入状態でのボードの抜き差し
  • 産業用ハイサイド・スイッチ/回路ブレーカ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.09

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4221CGN#PBF
  • HTML
  • HTML
LTC4221CGN#TRPBF
  • HTML
  • HTML
LTC4221IGN#PBF
  • HTML
  • HTML
LTC4221IGN#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 3, 2024

- 24_0235

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

LTC4221CGN#PBF

製造中

LTC4221CGN#TRPBF

製造中

LTC4221IGN#PBF

製造中

LTC4221IGN#TRPBF

製造中

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC4221CGN#PBF

製造中

LTC4221CGN#TRPBF

製造中

LTC4221IGN#PBF

製造中

LTC4221IGN#TRPBF

製造中

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC4221CGN#PBF

製造中

LTC4221CGN#TRPBF

製造中

LTC4221IGN#PBF

製造中

LTC4221IGN#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 3, 2024

- 24_0235

arrow down

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

LTC4221CGN#PBF

製造中

LTC4221CGN#TRPBF

製造中

LTC4221IGN#PBF

製造中

LTC4221IGN#TRPBF

製造中

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC4221CGN#PBF

製造中

LTC4221CGN#TRPBF

製造中

LTC4221IGN#PBF

製造中

LTC4221IGN#TRPBF

製造中

4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC4221CGN#PBF

製造中

LTC4221CGN#TRPBF

製造中

LTC4221IGN#PBF

製造中

LTC4221IGN#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

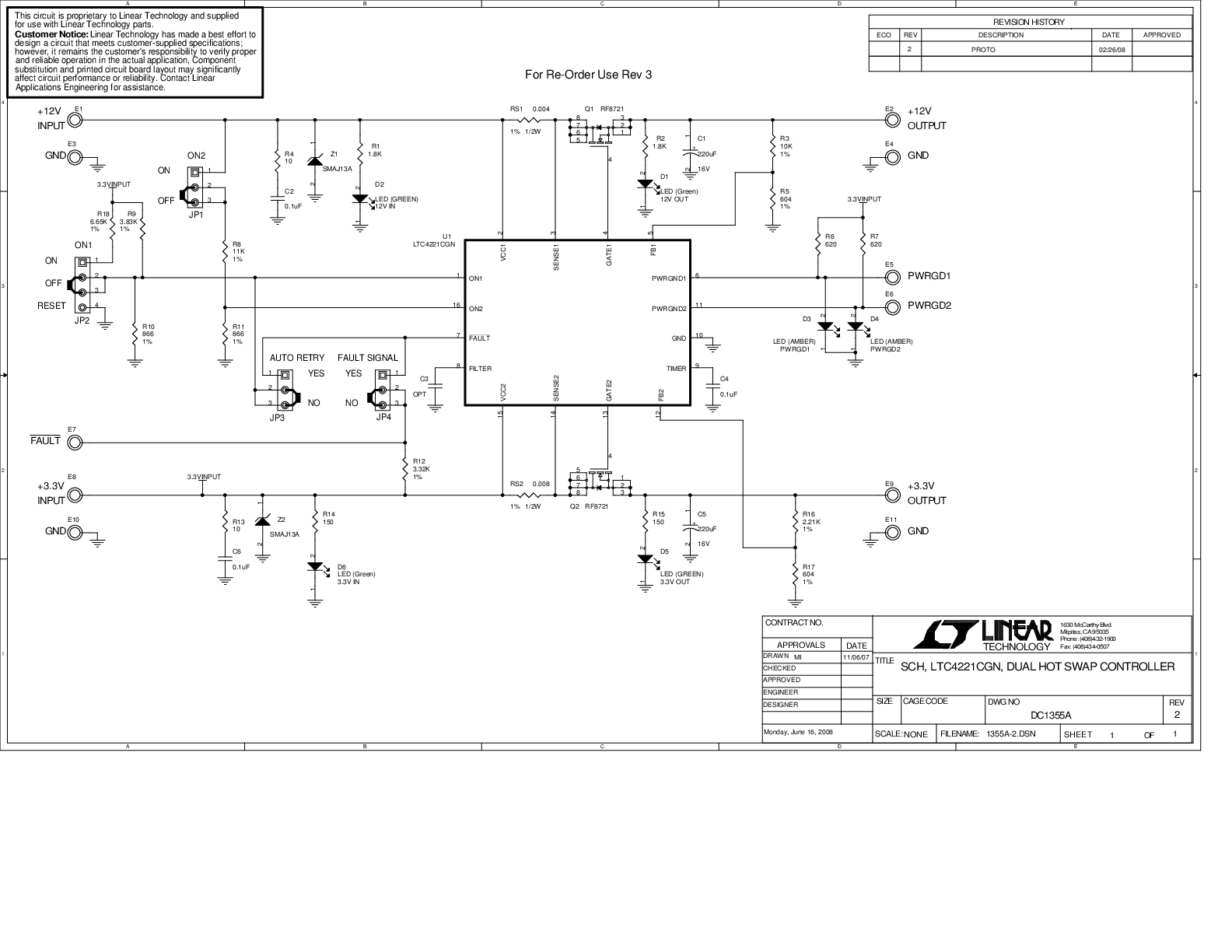

評価用キット 1

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
