LTC4226: 動作範囲の広いデュアル・ホットスワップ・コントローラ データシート (Rev. )1/9/2013PDF602K
製品概要
機能と利点
- 通電中のバックプレーンへの安全な基板挿入が可能
- 選択可能な電流制限およびデュアル・レート・タイマにより負荷サージに適応
- 高速応答によるピーク・フォルト電流の制限
- 広い動作電圧範囲:4.5V~44V
- 過電流フォルト後の自動再試行またはラッチオフ(オプション)
- 外付けNチャネルMOSFETの高電位側駆動
- 大電流アプリケーション用に並列電力経路が可能
- 16ピンQFNパッケージ(3mm × 3mm)およびMSOPパッケージで供給可能
製品概要
LTC4226デュアルHot Swap™コントローラは、通電中のバックプレーンまたは給電中のコネクタに対する2つの電力経路の挿入および除去を安全に行うことができます。Nチャネルのパス・トランジスタを使用することにより、範囲が4.5V~44Vの電源電圧は調整可能な速度で上昇します。
電流制限値と回路ブレーカしきい値の比を3種類から選択できるので、ノイズの多い負荷や瞬間的に大きなピーク電流に対して中断することなく適応し、さらにデュアル・レートのフォルト・タイマにより、長時間にわたる出力過電流事象からMOSFETを保護します。FAULT出力は回路ブレーカの状態を示します。LTC4226-1はフォルト後オフのままですが、LTC4226-2は0.5秒の遅延後に自動的に再試行します。
LTC4226は、双方向の電流制限回路/回路ブレーカとして構成することもできます。大電流のアプリケーションでは、2つのチャネルを並列電力経路として構成できます。
アプリケーション
- Apple FireWire/IEEE 1394
- ディスク・ドライブ装置
- 堅牢な12V、24Vアプリケーション
- 基板/コネクタの活線挿入
- 単方向/双方向の電流制限回路/回路ブレーカ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R547 Reliability Data3/26/2018PDF146 K
-

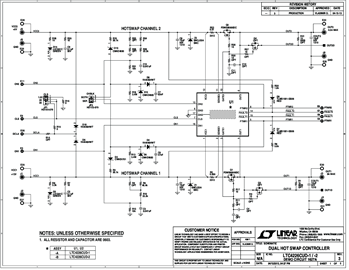

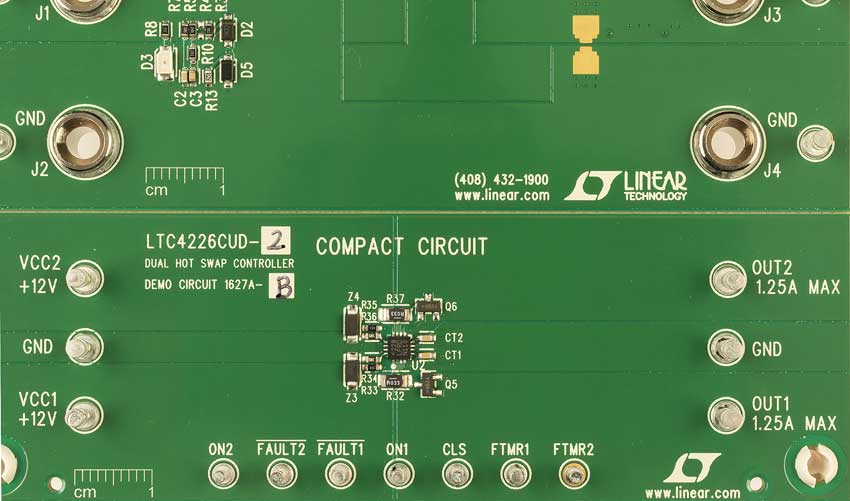

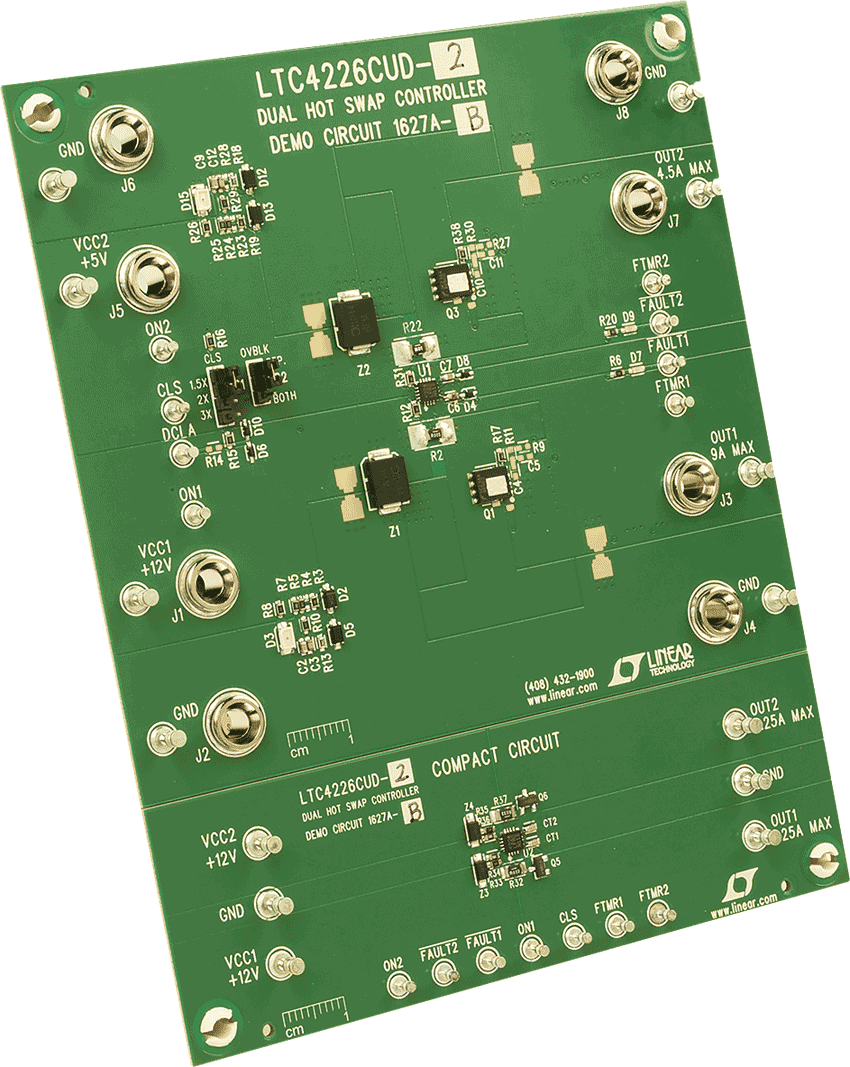

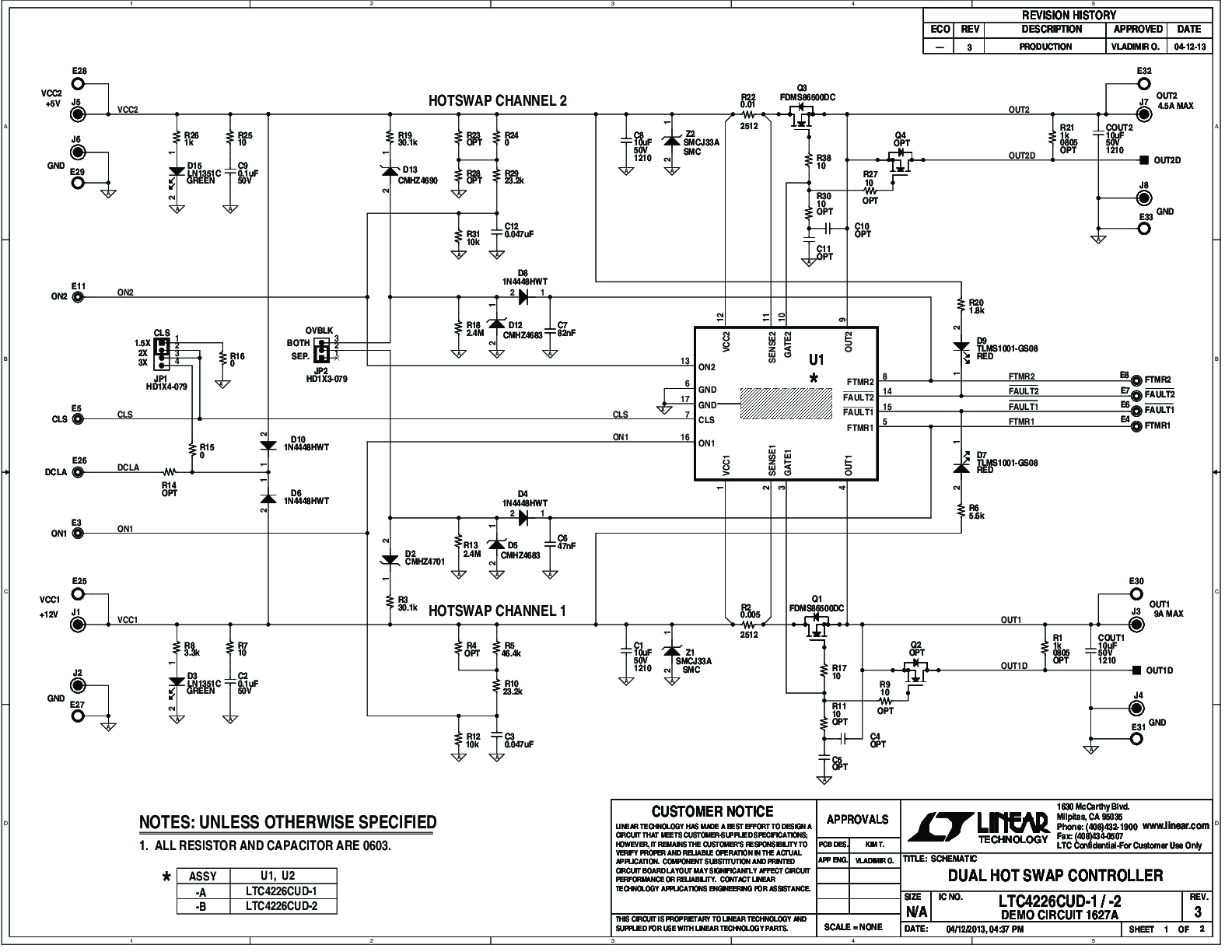

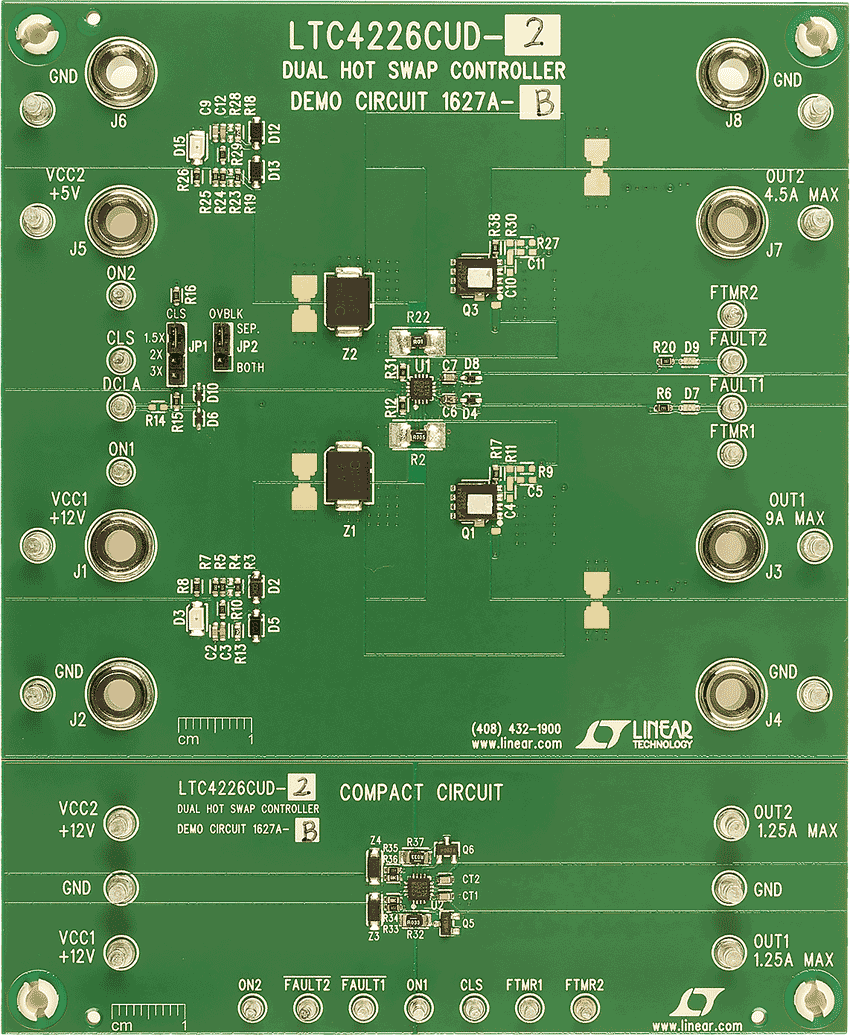

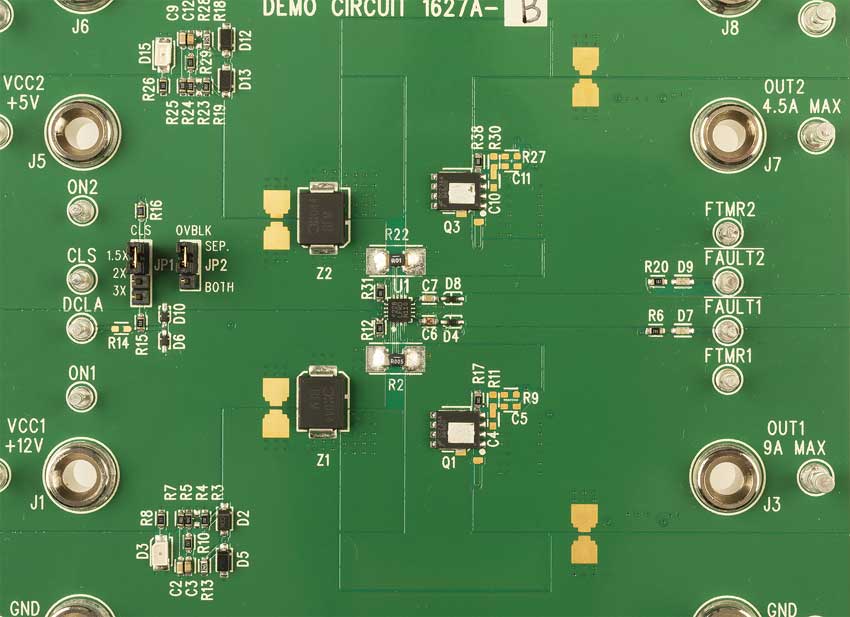

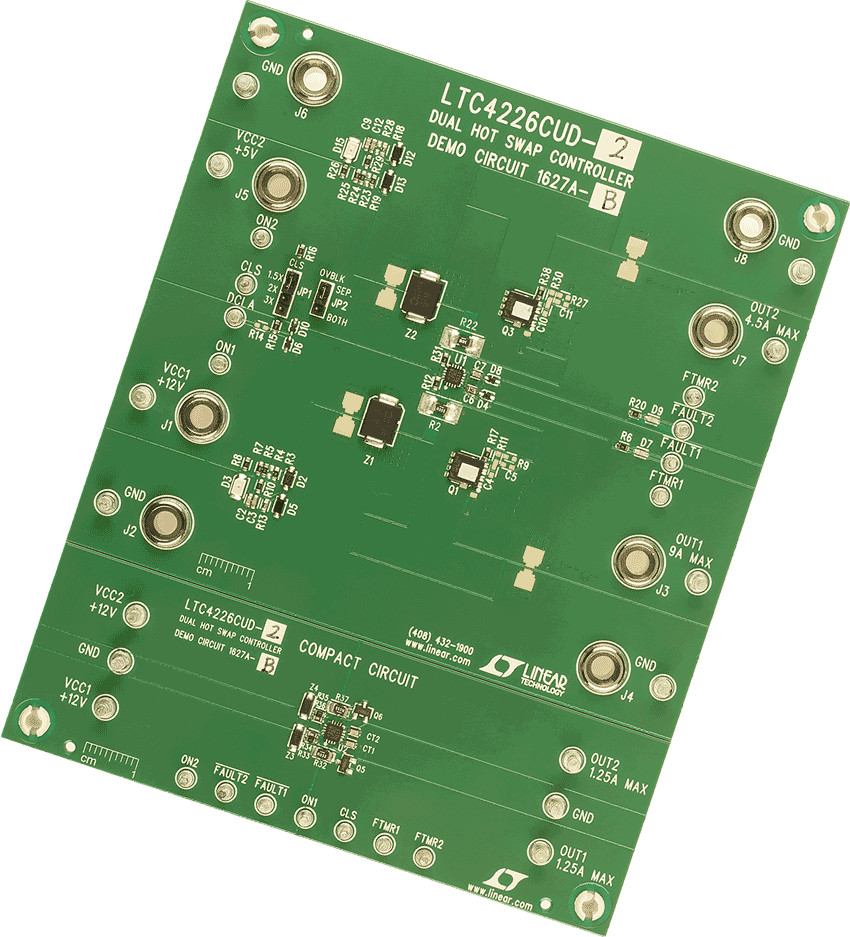

DC1627A - Demo Manual8/14/2013PDF440K
-
Hot Swap Controllers7/13/2017PDF778 K
-
MOSFETの安全動作領域とホット・スワップ回路4/1/2017
-
LTC4226 Hot Swap回路の並列MOSFET3/13/2015
