LTC1643

PCI-バス、ホットスワップ・コントローラ

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 電源の入ったPCIスロットへの挿入、引抜きを安全に行う
  • マザーボードまたはコンパクトPCIカードで動作
  • -12V、3.3V、5V、および12V電源を制御
  • 回路ブレーカを備えたプログラム可能なフォルドバック電流制限
  • ユーザがプログラム可能な供給電圧上昇レート
  • 外部Nチャネル用ハイサイド・ドライブ
  • -12Vおよび12V内蔵スイッチ
  • フォールト出力とパワーグッド出力
製品概要
show more Icon

OBSOLETE PRODUCT
See LTC1643A Data Sheet

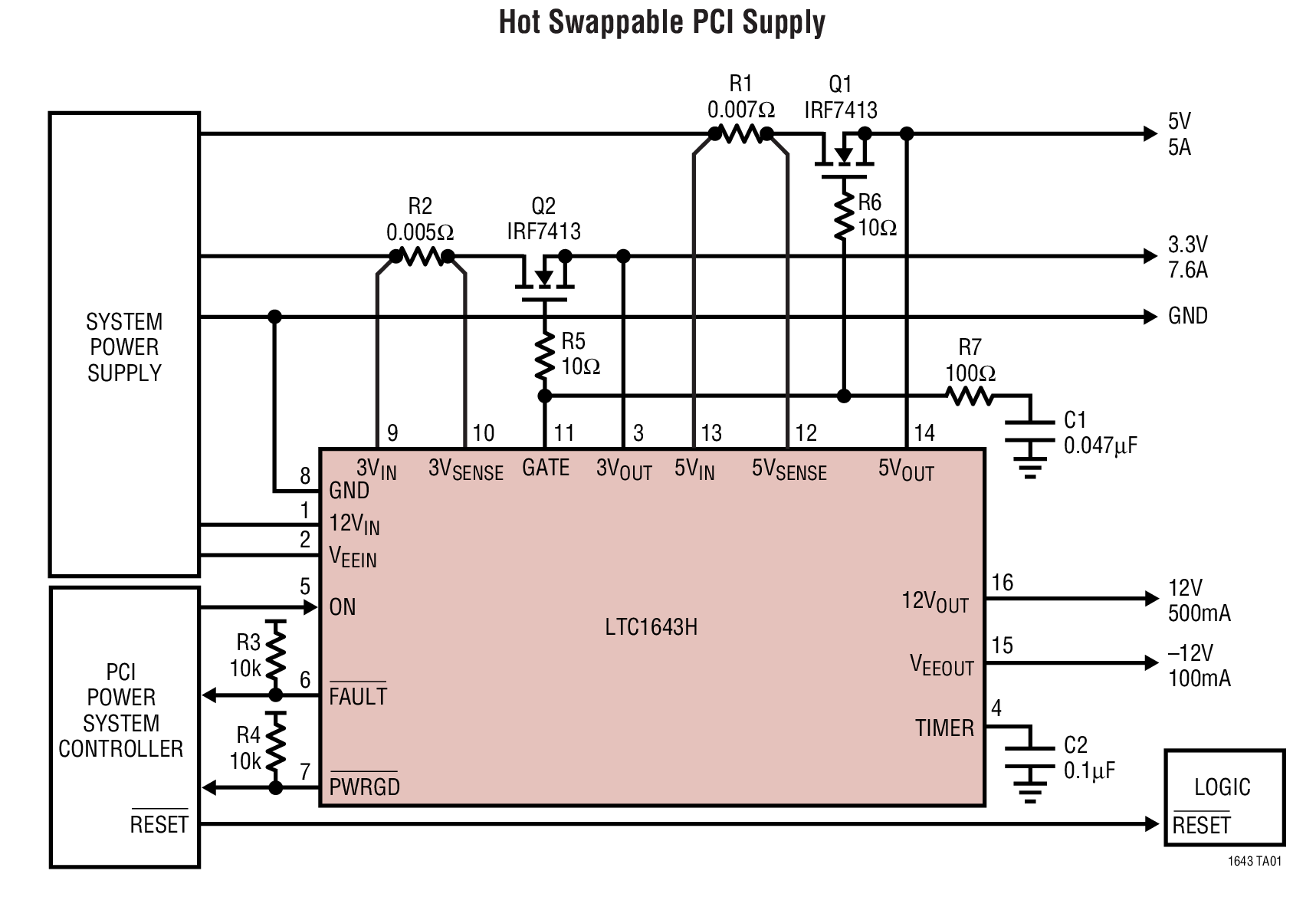

LTC1643は電源の入った状態でPCIバス・スロットからの安全な挿入引抜きを可能にするホットスワップ(活線挿抜)コントローラです。2個の外付けN-チャネル・トランジスタで、3.3Vおよび5V電源を制御し、内蔵スイッチで-12V および12V電源を制御します。すべての電源電圧は、電圧を徐々に増加させるプログラミングが可能です。電子回路ブレーカにより4種類すべての電源を過電流から保護します。フォルドバック電流制限機能は、短絡発生時の電流スパイクと電力消費を制限し、回路ブレーカをトリップさせないで大容量のコンデンサを実装したボードをパワーアップすることができます。PWRGD出力はすべての電源電圧が許容範囲内であることを示し、FAULT出力は過電流状態を示します。ON(LTC1643H)/ON(LTC1643L)ピンは、ボード電源の投入・切断、または回路ブレーカのリセットに使用されます。

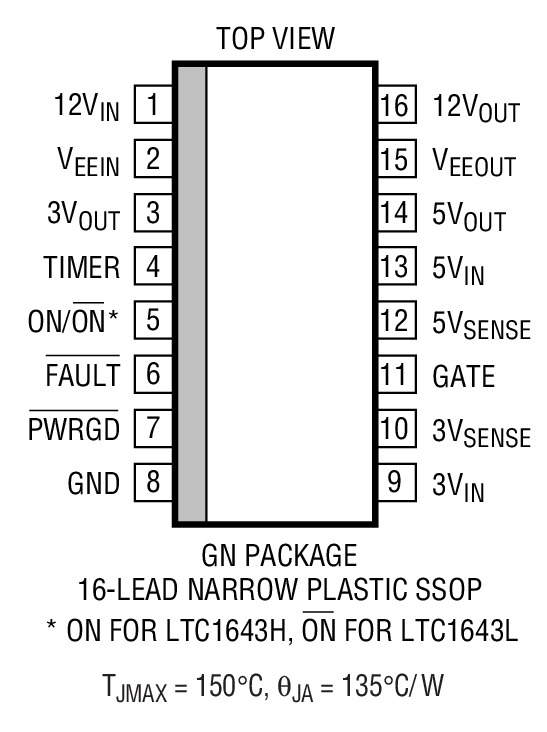

LT1643は16ピン細型SSOPパッケージで供給されます。


アプリケーション

  • PCIベースのサーバ
  • コンパクトPCI準拠のボード
