製品概要
機能と利点
- 電源の入ったPCIスロットにボードを安全に挿入/引抜き可能
- マザーボード(LTC1643AH)またはCompactPCI™カード(LTC1643AL/LTC1643AL-1)で動作
- -12V、3.3V、5V、および12V電源を制御
- 回路ブレーカ付き、プログラム可能なフォールドバック電流制限
- ユーザがプログラム可能な電源電圧上昇速度
- 外付けNチャネルMOSFETのハイサイド･ドライブ
- -12Vスイッチと12Vスイッチを内蔵
- フォールト出力とパワーグッド出力

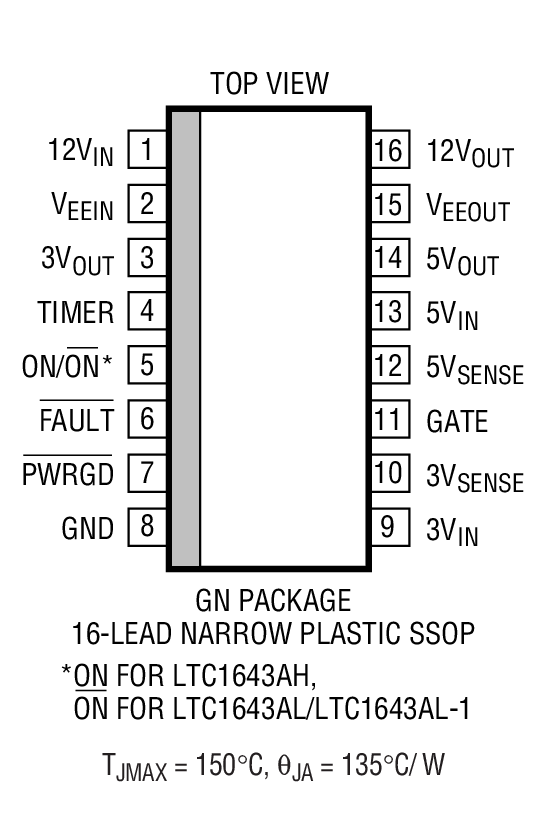

- 16ビット細型SSOPパッケージ
製品概要

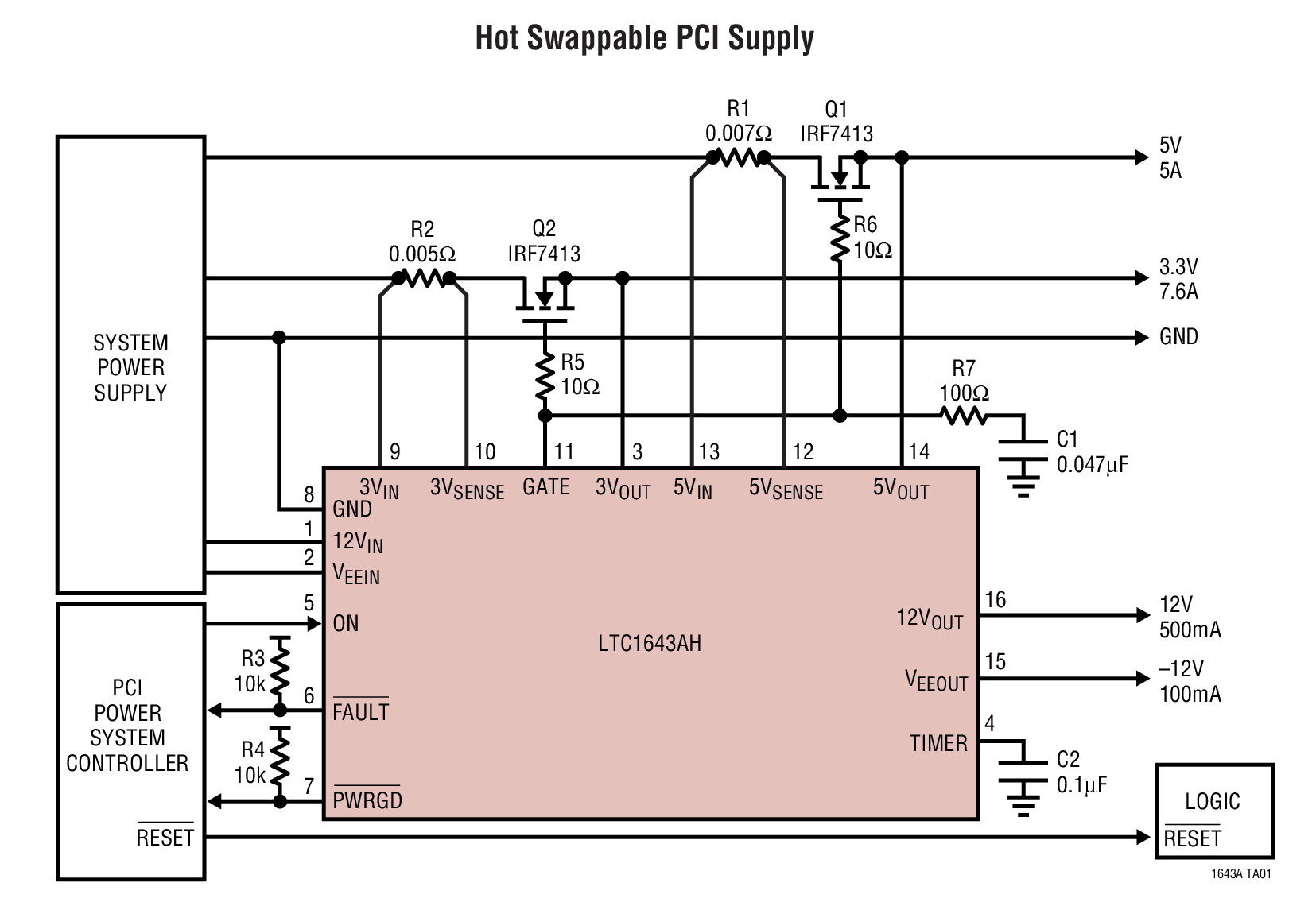

LTC1643Aは電源の入ったPCIバス･スロットに対し、ボードを安全に挿入/引抜き可能にするホットスワップ・コントローラです。2個の外付けN-チャネル･トランジスタが3.3Vおよび5V電源を制御し、内蔵スイッチが-12V および12V電源を制御します。すべての電源電圧は、プログラム可能な速度でランプアップ可能です。電子回路ブレーカにより、4つの電源すべてが過電流フォールトに対して保護されています。フォールドバック電流制限機能により、短絡発生時の電流スパイクと電力消費を制限し、回路ブレーカをトリップさせないで大容量のコンデンサを実装したボードに電源投入することができます。PWRGD出力は、すべての電源電圧が許容範囲内であることを知らせ、FAULT出力は 過電流状態を知らせます。ON(LTC1643AH)/ON(LTC1643AL/LTC1643AL-1)ピンは、ボード電源の投入と切断、または回路ブレーカのリセットに使用されます。LTC1643AL-1では±12V電源用のパワーグッド・コンパレータがディスエーブルされています。
LT1643Aは16ピン細型SSOPパッケージで供給されます。
アプリケーション
- PCIベースのサーバ
- CompactPCI準拠ボード
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

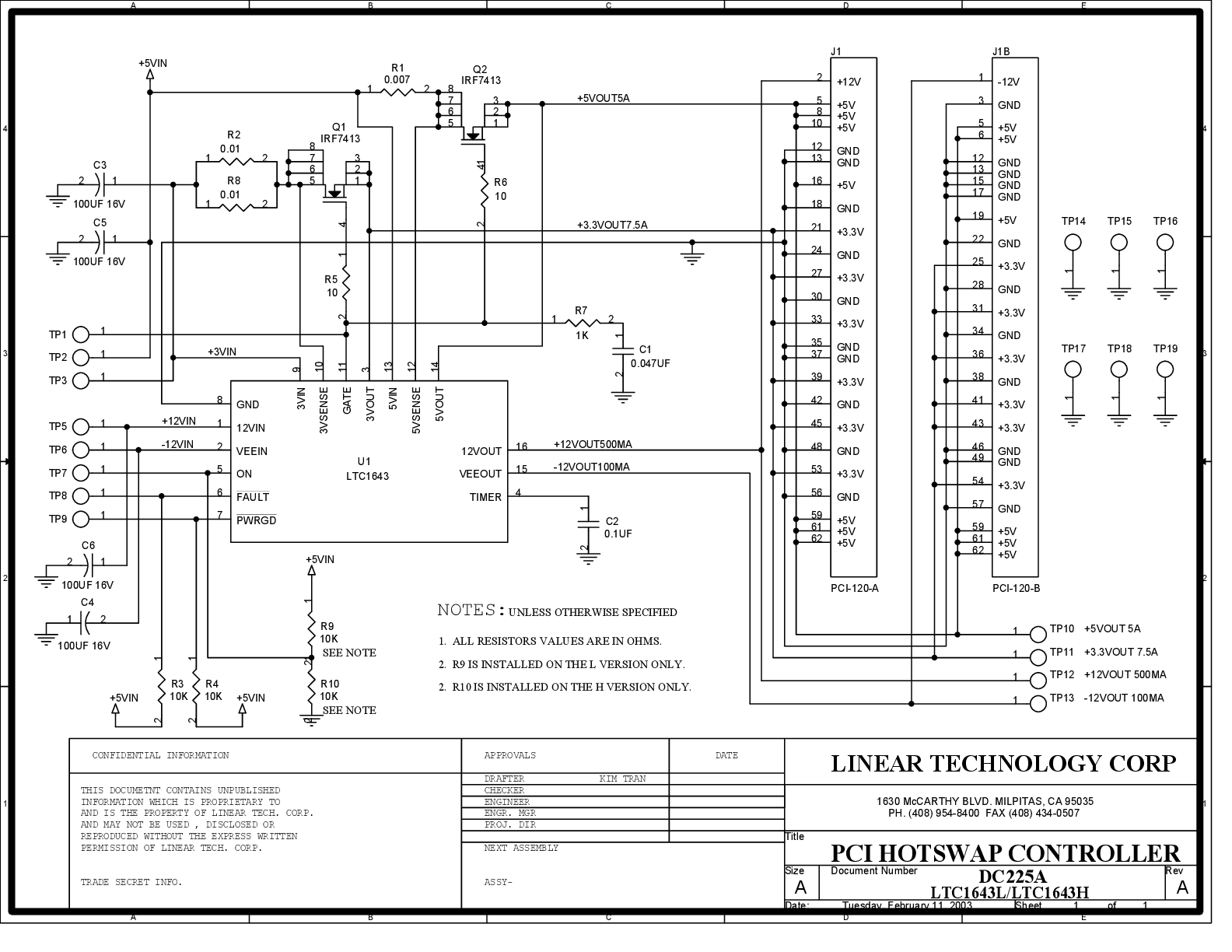

評価キット (2)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1643AH
LTC1643AL
LTC1643AL-1
おすすめ製品
LTC1643A コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1643AHCGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1643AHCGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1643AHIGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1643AHIGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1643AL-1CGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1643AL-1CGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1643AL-1IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1643AL-1IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1643ALCGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1643ALCGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1643ALIGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1643ALIGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R318 Reliability Data |
