特長
- 1～12フェーズで動作するデュアル・コントローラ
- 所要入力容量と電源誘導ノイズを低減
- 電流モード制御による電流分担
- フェーズ・ロック可能な固定周波数：150kHz～300kHz
- 1.8MHzの有効スイッチング周波数
- 真のリモート・センシング差動アンプ
- OPTI-LOOP™補償によりCOUTを低減
- 出力電圧精度±1%
- 広いVIN範囲：4V～36V動作
- 低損失動作：99%デューティ・サイクル
- 調整可能なソフト・スタート電流ランプ
- 内部電流フォールドバック＋シャットダウン・タイマ
- 過電圧ソフトラッチにより誤トリップを排除
- マイクロパワー・シャットダウン
- A28ピンSSOPパッケージで供給
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

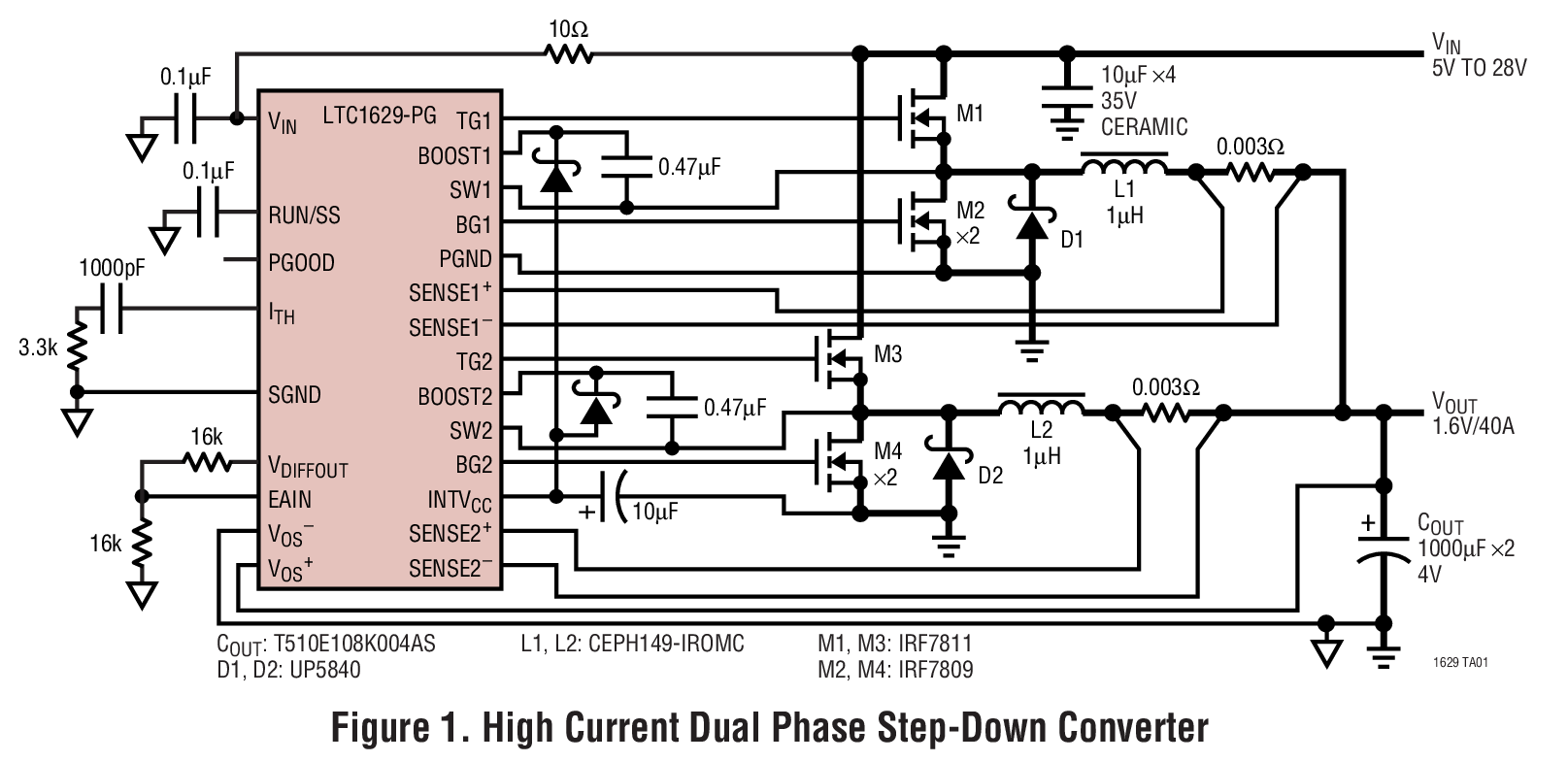

LTC1629は、フェーズロック可能な固定周波数アーキテクチャを持ち、 Nチャネル外部パワーMOSFETステージをドライブする多重フェーズ、デュアル同期式降圧電流モードスイッチング・レギュレータ・コントローラです。PolyPhase™コントローラは、異なった位相で2つの出力段を最大300kHzの周波数でドライブして、入力および出力コンデンサ両方の RMSリップル電流を最小限に抑えます。出力クロック信号により、15A～200Aの出力電流を必要とするシステムのために、最高12の均一位相コントローラに拡張することができます。多重フェーズ・テクニックでは、実質的に基本周波数と使用チャネル数を乗算し、各チャネルを最適な効率が得られる周波数で動作しながら過渡応答を改善します。熱設計も単純化されます。
内部差動アンプは、高電流アプリケーションで要求される安定化電源の正および負出力端子の真のリモート・センシングを提供します。
RUN/SSピンは、両方のチャネルをシャットダウンするための初期ソフトスタートと無効にすることが可能な時限ラッチ短絡回路シャットダウンを提供します。内部フォールドバック電流制限は、出力フォールトの場合に外部同期MOSFETに対する保護を提供します。 OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。
アプリケーション
- デスクトップ・コンピュータ
- インターネット・サーバー
- 大規模メモリ・アレイ
- DC電力配分システム
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1629
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
デザイン・ノート
-
アプリケーション・ノート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
-
中国語
データシート
2
信頼性データ
1
18.89 K
デザイン・ノート
7
HTML
HTML
HTML
HTML
HTML
アプリケーション・ノート
2
ユーザ・ガイド
3
20.00K
107.00K
105.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 3
アプリケーション・ノート 1
デザイン・ノート 4

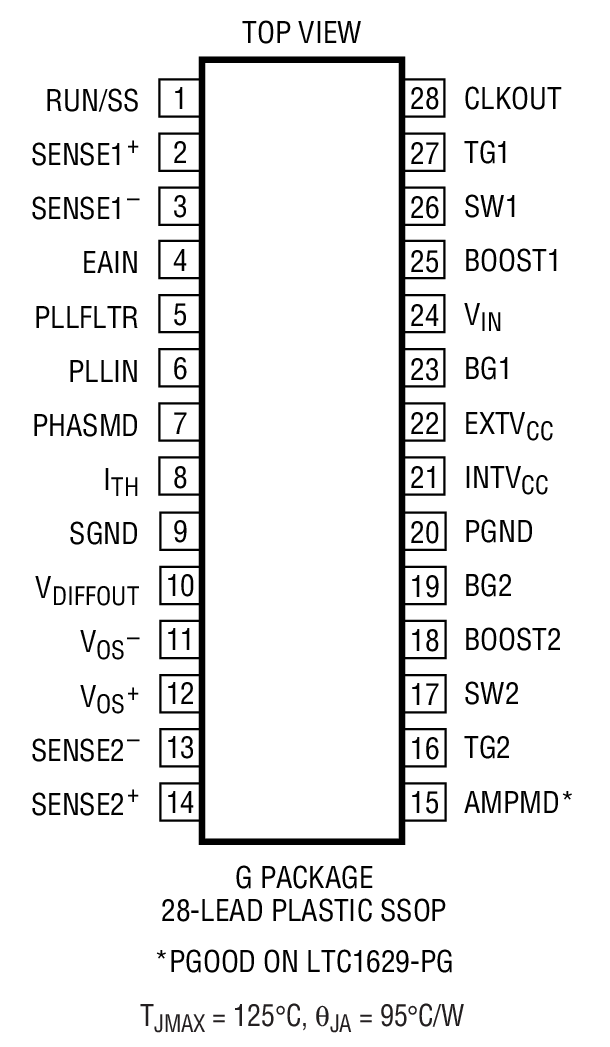

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC1629CG#PBF |
28-Lead SSOP
|
|
|
| LTC1629CG#TRPBF |
28-Lead SSOP
|
|
|
| LTC1629CG-PG#PBF |
28-Lead SSOP
|
|
|
| LTC1629CG-PG#TRPBF |
28-Lead SSOP
|
|
|
| LTC1629IG#PBF |
28-Lead SSOP
|
|
|
| LTC1629IG#TRPBF |
28-Lead SSOP
|
|
|
| LTC1629IG-PG#PBF |
28-Lead SSOP
|
|
|
| LTC1629IG-PG#TRPBF |
28-Lead SSOP
|
|
- LTC1629CG#PBF
- ピン／パッケージ図
-
28-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1629CG#TRPBF
- ピン／パッケージ図
-
28-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1629CG-PG#PBF
- ピン／パッケージ図
-
28-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1629CG-PG#TRPBF
- ピン／パッケージ図
-
28-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1629IG#PBF
- ピン／パッケージ図
-
28-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1629IG#TRPBF
- ピン／パッケージ図
-
28-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1629IG-PG#PBF
- ピン／パッケージ図
-
28-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1629IG-PG#TRPBF
- ピン／パッケージ図
-
28-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 6, 2022
- 22_0171
Laser Top Mark Conversion for SSOP Packages Assembled in PNG
LTC1629CG#PBF
製造中
LTC1629CG#TRPBF
製造中
LTC1629CG-PG#PBF
製造中
LTC1629CG-PG#TRPBF
製造中
LTC1629IG#PBF
製造中
LTC1629IG#TRPBF
製造中
LTC1629IG-PG#PBF
製造中
LTC1629IG-PG#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 6, 2022
- 22_0171
Laser Top Mark Conversion for SSOP Packages Assembled in PNG
LTC1629CG#PBF
製造中
LTC1629CG#TRPBF
製造中
LTC1629CG-PG#PBF
製造中
LTC1629CG-PG#TRPBF
製造中
LTC1629IG#PBF
製造中
LTC1629IG#TRPBF
製造中
LTC1629IG-PG#PBF
製造中
LTC1629IG-PG#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 4
DC226A

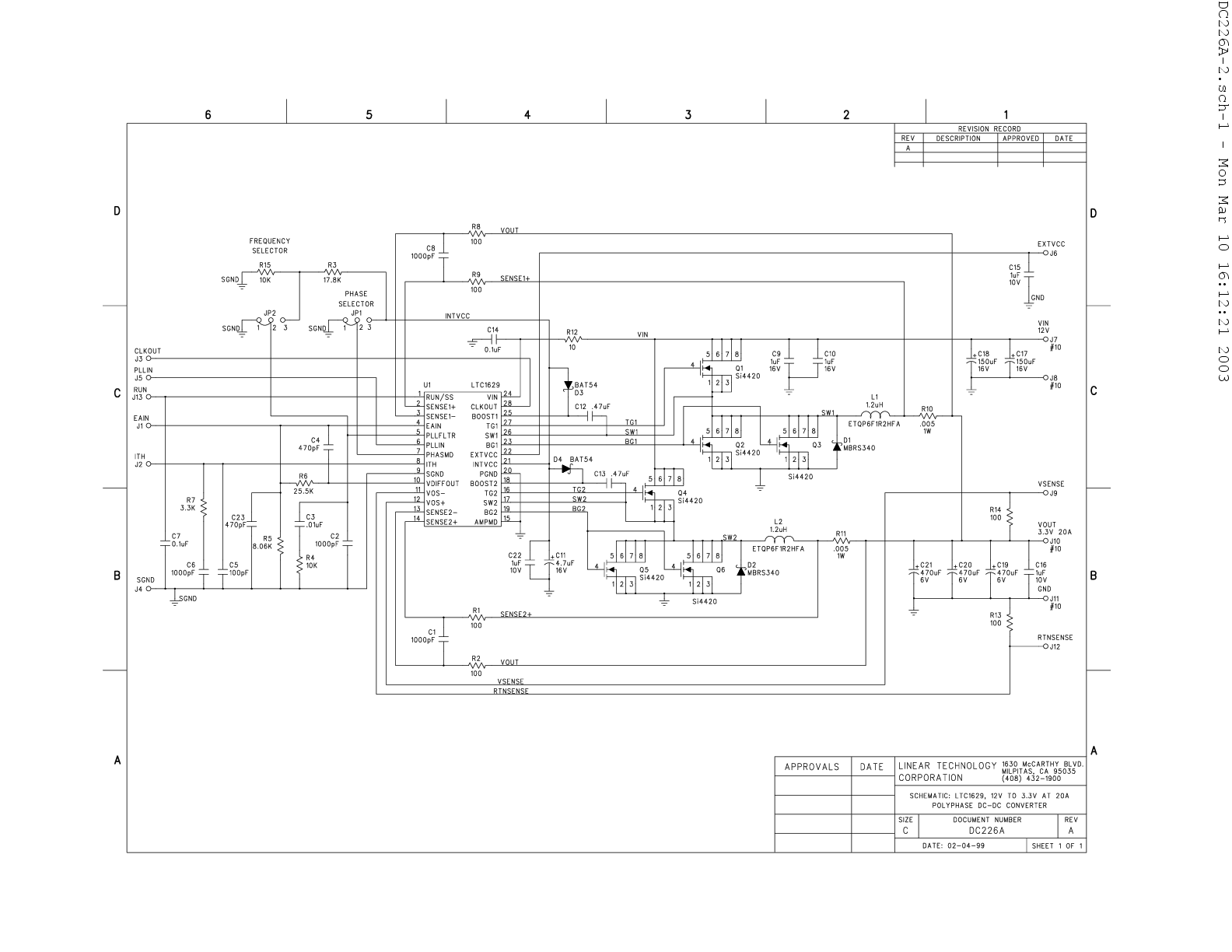

LTC1629CG | Polyphase DC-DC Converter, 5 to 13VIN, 3.3VOUT @ 20A
製品の詳細
DC226A: Demo Board for the LTC1629 PolyPhase, High Efficiency, Synchronous Step-Down Switching Regulator.
資料
DC352A
LTC1629CG LTC1628-SYNC | PolyPhase Dual Output High Current Power Supply, 5V to 14VIN, 1.6VOUT @ 52A Max., 2.5VOUT @ 15A Max (Thru-Hole Input Caps)
製品の詳細
DC352A Demo Board for:
LTC1629 PolyPhase, High Efficiency, Synchronous Step-Down Switching Regulator
LTC1628-SYNC High Efficiency, 2-Phase Synchronous Step-Down Switching Regulator
資料
DC311A
LTC1709-9EG / LTC1629CG | 4-Phase High Current Power Supply, VIN = 12V, VOUT = 1.1V~1.8V @ 60A
製品の詳細
DC311A Demo Board for:
LTC1629 PolyPhase, High Efficiency, Synchronous Step-Down Switching Regulator
LTC1709-9 2-Phase, 5-Bit VID, Current Mode, High Efficiency, Synchronous Step-Down Switching Regulators
資料
DC256A

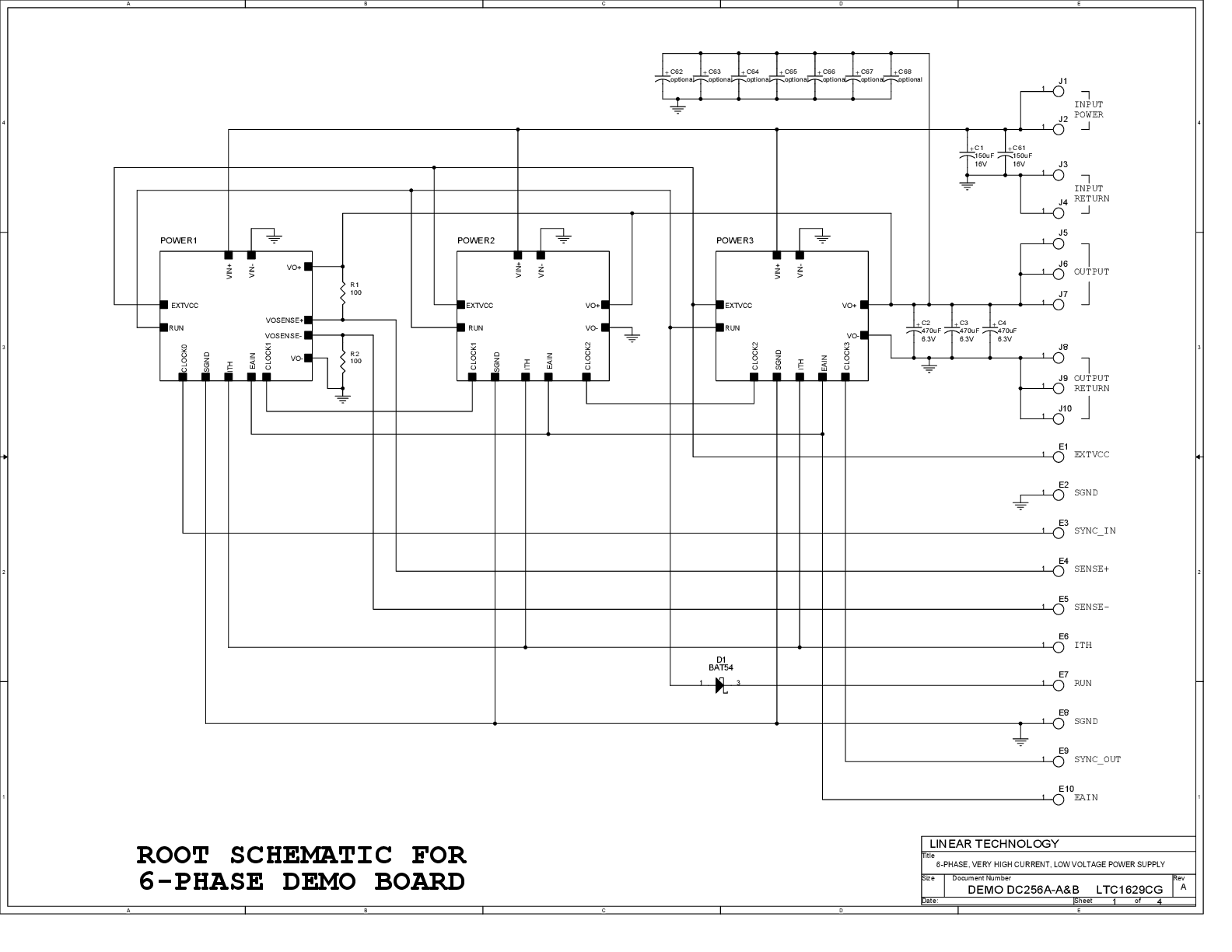

LTC1629CG | 6 Phase, Very High Current, Low Voltage Power Supply, 5 to 12VIN, 3.3VOUT @ 90A or 5VOUT @ 60Amps
