LTC1625: No RSENSE 電流モード同期整流式降圧 スイッチング・レギュレータ データシート (Rev. )5/30/2005PDF278K
製品概要
機能と利点
- 最高効率の電流モード・コントローラ
- センス抵抗が不要
- 安定な高電流動作
- デュアルNチャネルMOSFET同期ドライブ
- 広いVIN範囲：3.7V～36V
- 広いVOUT範囲：1.19V～VIN
- ±1%、1.19V基準電源
- インジェクション・ロックによるプログラム可能な固定周波数
- 超低ドロップ動作：99%デューティ・サイクル
- 強制連続モード制御ピン
- プログラマブル・ソフト・スタート(オプション)
- ピンで選択可能な出力電圧
- フォールドバック電流制限
- 出力過電圧保護
- リモート出力電圧センス
- ロジック制御によるマイクロパワー・シャットダウン：IQ＜30μA
- 16ピン細型SSOPおよびSOパッケージで供給
製品概要
LTC1625は、外付け部品をほとんど使用しない外部Nチャネル・パワーMOSFETをドライブする同期整流型降圧スイッチング・レギュレータ・コントローラです。MOSFETの VDSセンスの電流モード制御により、センス抵抗が不要になり効率が改善されます。標準周波数150kHzの内部発振器は、1.5:1の周波数範囲で外部クロックに同期させることができます。
低負荷電流でのバースト・モード™動作により、スイッチング損失が低減され、低ドロップアウト動作によりバッテリ駆動システムの動作時間を延長することができます。強制連続モード制御ピンは、メイン出力が軽負荷のときにバースト・モード動作をディスエーブルにすることによって、2次巻線の安定化を補うことができます。
フォールドバック電流制限と出力過電圧コンパレータによって、フォールト保護が提供されています。RUN/SSピンにコンデンサを外付けすれば、電源シーケンスにソフト・スタート機能を持たせることができます。広い電源電圧範囲によって、入力3.7V(LTC1625Iの場合は3.9V)～36V、出力1.19～VINの動作が可能です。
アプリケーション
- ノートブックおよびパームトップ・コンピュータ、PDA
- セルラー電話およびワイヤレス・モデム
- バッテリ・チャージャ
- 分配電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R384 Reliability Data3/26/2018PDF18 K
-
AN84 - Linear Technology Magazine Circuit Collection, Volume IV8/20/2007PDF2M
-

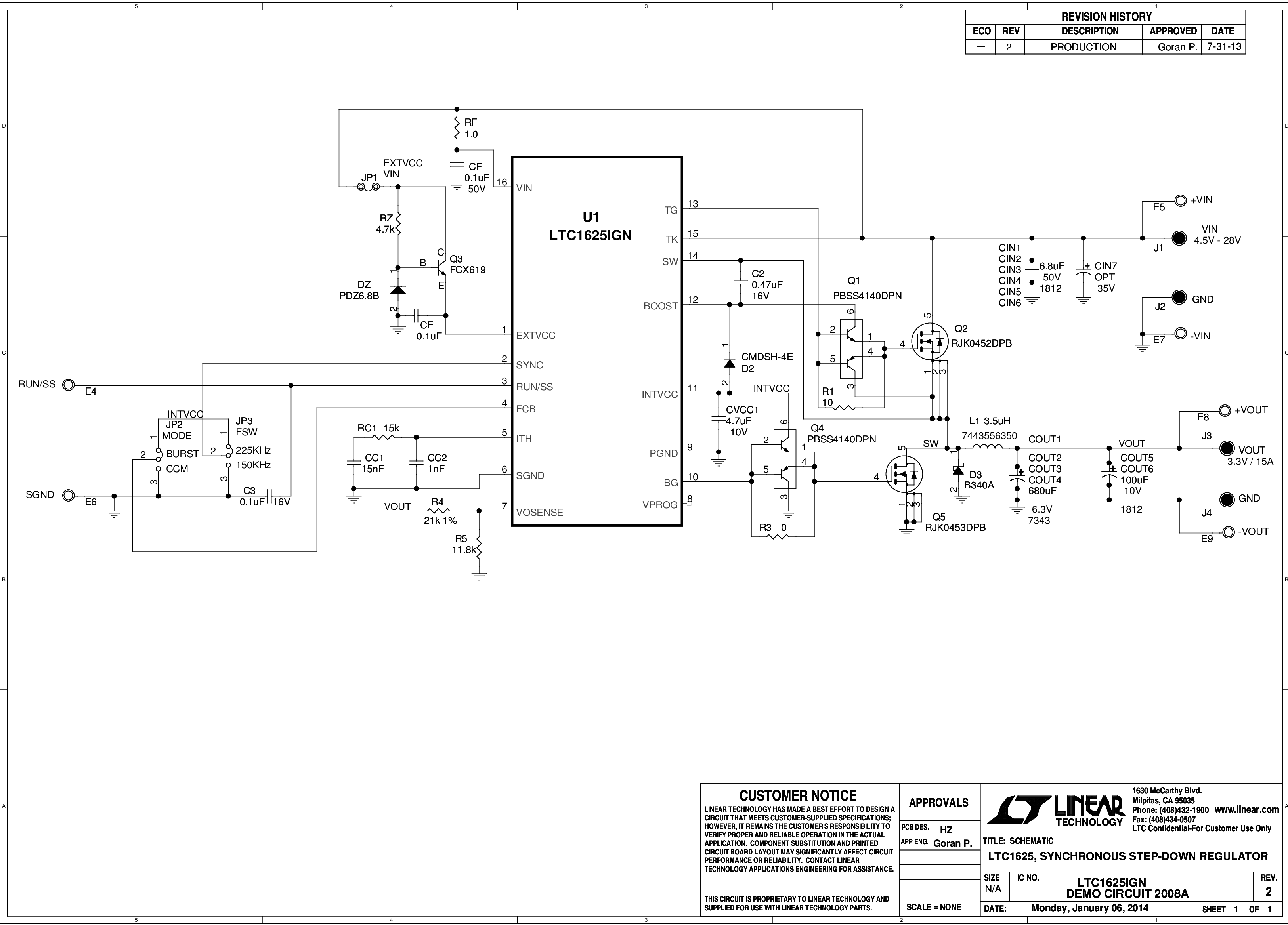

DC2008A - Demo Manual7/30/2014PDF216K
-
DN233 6V～28V入力で動作する独自の高効率12Vコンバータ2/25/2008PDF50K
-
Design Solutions 8 - 2-Step Power Conversion: Portable Power for the Future8/21/2007PDF116K
-
Single-Inductor, Positive-Output Buck/Boost Converter Uses No RSENSE Controller6/1/1999 LT Journal
-
No RSENSE Controller Delivers 12V and 100W at 97% Efficiency2/1/1999 LT Journal
-
The LTC1625 Current Mode DC/DC Controller Eliminates the Sense Resistor8/1/1998 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC1625
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1625CGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1625CGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1625CS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1625CS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1625IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1625IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1625IS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1625IS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R384 Reliability Data |
