LTC1559

新規設計には非推奨

固定出力バックアップ・バッテリ・コントローラ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 新規設計には推奨しません。 代替についてはお問い合せ下さい。
  • SO-8、16ピンGNまたはSOパッケージの完全なバッテリ・バックアップ・システム
  • 単一1.2V NiCdボタン・セルから固定バックアップ電圧(3.07V/4.63V)を生成
  • 主電源からバックアップへ自動切替え
  • 最小100mW出力パワー
  • NiCdバッテリの自動高速再充電
  • プログラム可能なNiCdトリクル充電電流
  • スマートNiCdチャージャにより再充電時間を最短に抑え、バックアップ後のシステム効率を最大化
  • 起動およびプッシュ・ボタン・リセット・ジェネレータを内蔵
  • VCC監視機能
  • VCC=1V時でのリセットを保証
  • 短絡保護回路
  • 熱制限
LTC1559
固定出力バックアップ・バッテリ・コントローラ

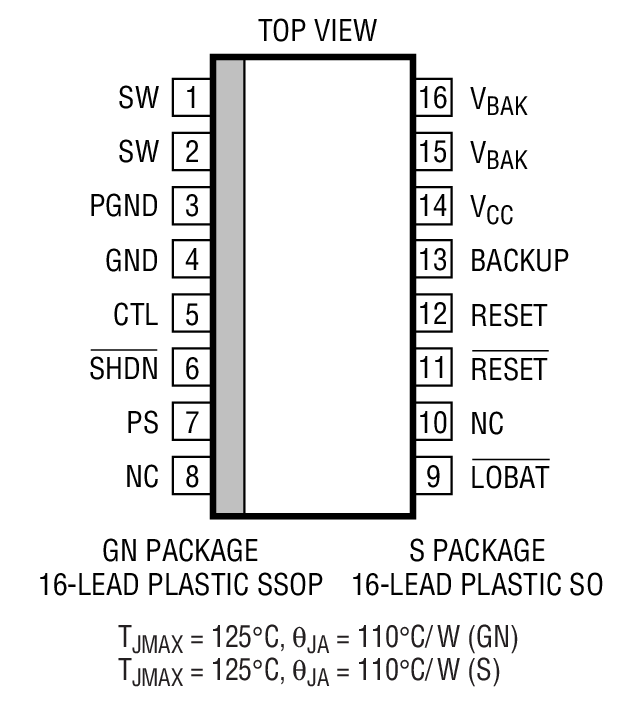

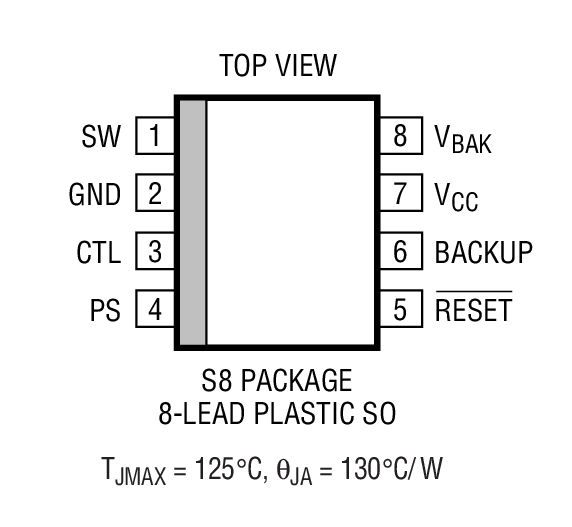

Backup Time vs VBAK Output Load Current Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LT1579
製造中 300mAデュアル入力スマートバッテリ・バックアップ・レギュレータ
LTC4110
製造中 バッテリ・バックアップ・システム・マネージャ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
DC208A-A

LTC1559CS8-3.3 | Single Cell Backup Supply, 3.3V @ 3A VOUT (Normal) and 3.3V @ 30mA VOUT (Backup)

今すぐ購入 詳細を表示

製品詳細

DC208A-A: Demo Board for the LTC1559 Backup Battery Controller with Fixed Output.

eval board
schematic 2
DC208A-B

LTC1559CS8-5 | Single Cell Backup Supply, 5V @ 3A VOUT (Normal) and 5V @ 20mA VOUT (Backup)

今すぐ購入 詳細を表示

製品詳細

DC208A-B: Demo Board for the LTC1559 Backup Battery Controller with Fixed Output.
DC208A-A
LTC1559CS8-3.3 | Single Cell Backup Supply, 3.3V @ 3A VOUT (Normal) and 3.3V @ 30mA VOUT (Backup)
DC208A-A - Schematic
DC208A-B
LTC1559CS8-5 | Single Cell Backup Supply, 5V @ 3A VOUT (Normal) and 5V @ 20mA VOUT (Backup)
DC208A-A - Schematic
