製品概要

機能と利点

  • ±15kV ESD(人体モデル)、IEC-1000-4-2レベル4(±8kV)接触およびレベル3(±8kV)空中放電仕様で損傷またはラッチアップなし

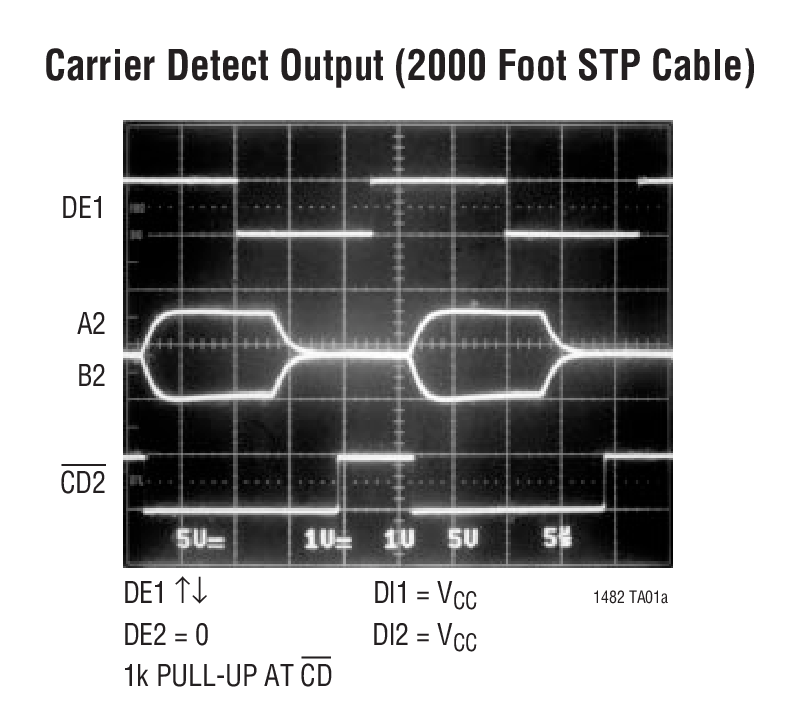

  • アクティブ“L”キャリア検出出力
  • 入力がフローティング、短絡、あるいは無信号で終端されているときに、レシーバ出力の“H”を保証
  • 低コストの住居用電話線をドライブ
  • 低消費電力:ドライバ・ディスエーブル時、ICC = 700μA(最大)
  • 無負荷時、ドライバ・モードでICC = 900μA(最大)
  • シャットダウン・モード時の消費電流:20μA(最大)
  • 単一5V電源動作
  • -7V~12Vの同相範囲により、データ・ライン上のデバイス間で±7Vのグランド電位差を許容
  • 最大データ・レート:4Mbps
  • 電源入/切時にドライバ出力にグリッチがない
  • バスで32個までのトランシーバを接続可能

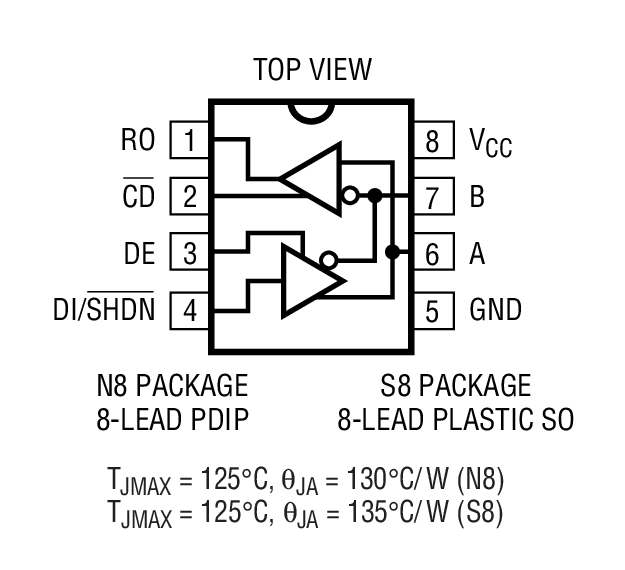

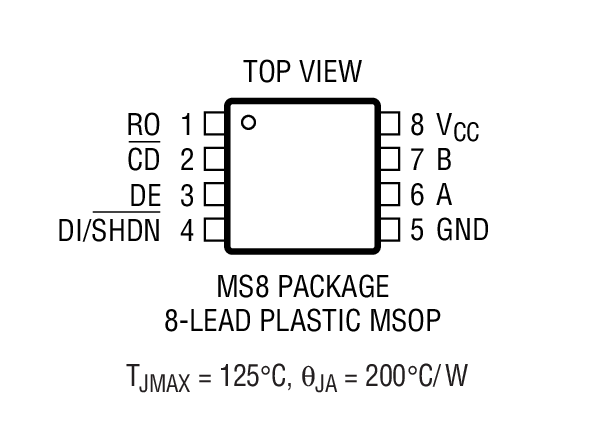

  • 8ピンのMSOP、PDIP、およびSOパッケージで供給

製品概要

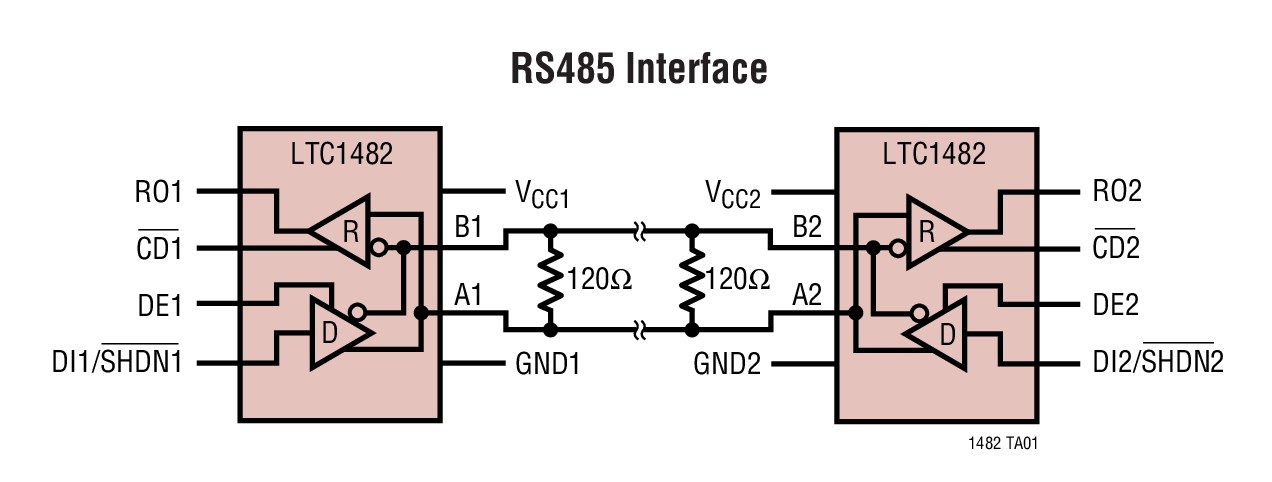

LTC1482は、アクティブ“L”のキャリア検出出力を備えた低消費電力のEIA485適合トランシーバです。オープンドレインのキャリア検出ピンにより、複数のトランシーバが同じキャリア検出ラインを共有でき、ドライブされるEIA485/EIA422ケーブルの挿入または取外しを検出するのに使用できます。

高性能になったESD保護回路によって、LTC1482はラッチアップまたは損傷なしで、±15kV(人体モデル)、 IEC-1000-4-2レベル4(±8kV)接触放電およびレベル3(±8kV)空中放電のESDに耐えることができます。

LTC1482レシーバはシャットダウン時を除いて常時アクティブになっています。ドライバがディスエーブル時とイネーブル時の電源電流は、それぞれ最大700μA および900μAです。 LTC1482の消費電流は、シャットダウン時には最大20μAに減少します。

ドライバがディスエーブル時、またはLTC1482がシャットダウン中には、ドライバ出力は3ステートになり、 EIA485の同相範囲にわたってハイ・インピーダンス状態になったままです。

バスでのデータ衝突、あるいはフォールト等による過度の電力消費を防ぐためのサーマル・シャットダウン回路が内蔵されており、その場合ドライバ出力はハイ・インピーダンス状態になります。

LTC1482はコマーシャル温度範囲とインダストリアル温度範囲で完全に仕様が規定されており、8ピンMSOP、 PDIPおよびSOパッケージで供給されます。


アプリケーション

  • バッテリ駆動EIA485/EIA422アプリケーション
  • 低消費電力EIA485/EIA422トランシーバ
  • レベル変換器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
