LTC1448
製造中デュアル12ビットレール・トゥ・レール・マイクロパワーDAC
- 製品モデル
- 6
- 1Ku当たりの価格
- 最低価格：$9.06
Viewing:
製品情報
- SO-8パッケージで供給
- 12ビット分解能
- バッファされた真のレール・トゥ・レール電圧出力
- 外部リファレンス入力をVCCに接続可能
- 0VからVREFまでの出力振幅
- 3Vおよび5V電源動作
- クロック入力のシュミット・トリガによりオプトカプラへの直接インタフェースが可能
- パワーオン・リセットでDACを0Vにクリア
- 3線式シリアル・インタフェース

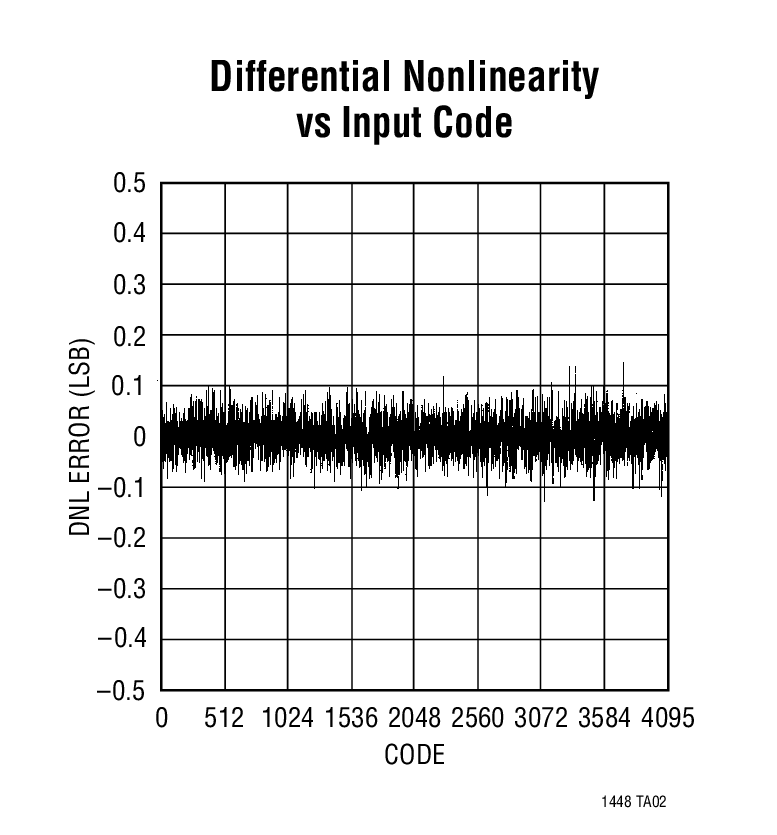

- 最大DNL 誤差：0.5LSB
- 低コスト

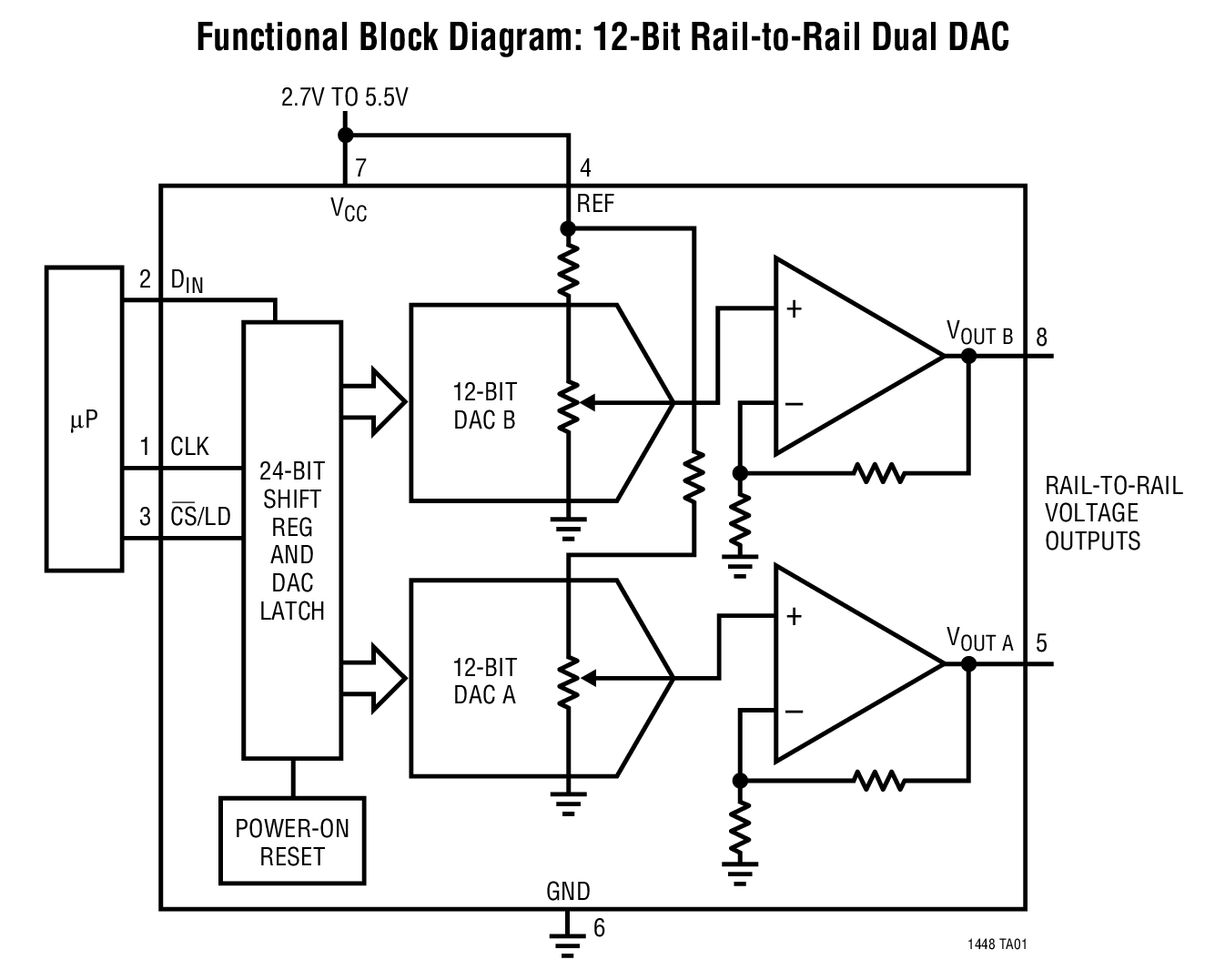

LTC1448はデュアル・レール・トゥ・レール電圧出力、12ビット・デジタル-アナログ・コンバータ（DAC）です。レール・トゥ・レール出力バッファ・アンプと使いやすい3線式シルアル・インタフェースを内蔵しています。 8ピンSOおよびPDIPパッケージで供給され、どのデュアル12ビットDACよりも実装面積が小さくなっています。
LTC1448には外部リファレンス入力ピン（REF）があり、出力は0V～REFまで振幅します。 REF入力をVCCに接続すれば、2.7V～5.5Vの範囲のレール・トゥ・レール動作が可能です（リファレンス内蔵デバイスについては、 LTC1446データシートを参照）。LTC1448の消費電力は5V電源で2.5mWです。
電源電流が低く小型SO-8パッケージで供給されるため、LTC1448はバッテリ駆動アプリケーションに最適です。
アプリケーション
- デジタル較正
- 産業用プロセス・コントロール
- 自動試験装置
- セルラー電話
ドキュメント
データシート 2
信頼性データ 1
アプリケーション・ノート 1
製品セレクタ・カード 2

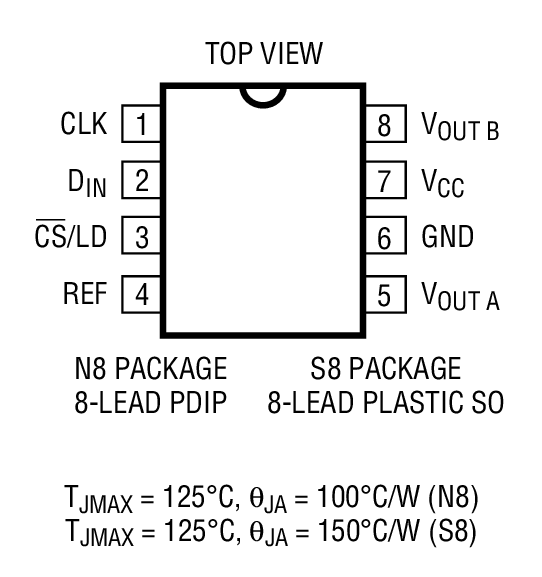

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC1448CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LTC1448CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1448CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1448IN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LTC1448IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1448IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
10 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
| LTC1448CN8#PBF | 製造中 | |
| LTC1448IN8#PBF | 製造中 | |
|
10 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LTC1448CN8#PBF | 製造中 | |
| LTC1448IN8#PBF | 製造中 | |
|
8 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LTC1448CN8#PBF | 製造中 | |
| LTC1448IN8#PBF | 製造中 | |
|
10 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LTC1448CS8#PBF | 製造中 | |
| LTC1448CS8#TRPBF | 製造中 | |
| LTC1448IS8#PBF | 製造中 | |
| LTC1448IS8#TRPBF | 製造中 | |
|
10 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
| LTC1448CS8#PBF | 製造中 | |
| LTC1448CS8#TRPBF | 製造中 | |
| LTC1448IS8#PBF | 製造中 | |
| LTC1448IS8#TRPBF | 製造中 | |
|
6 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LTC1448CS8#PBF | 製造中 | |
| LTC1448CS8#TRPBF | 製造中 | |
| LTC1448IS8#PBF | 製造中 | |
| LTC1448IS8#TRPBF | 製造中 | |
これは最新改訂バージョンのデータシートです。
