LTC1250

製造中

超低ノイズゼロドリフト・ブリッジ・アンプ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 超低ノイズ： 0.75μVP-P TYP(0.1Hzから10Hz)
  • OP-07より低いDCから1Hzのノイズ
  • 最大出力振幅で1kΩ負荷をドライブ可能
  • オフセット電圧： 10μV(MAX)
  • オフセット電圧ドリフト： 50nV/℃(MAX)
  • 同相除去比： 110dB(MIN)
  • 電源電圧変動除去比： 115dB(MIN)
  • 外付け部品が不要
  • 標準8ピン・オペアンプとピン・コンパチブル
  • 標準8ピン･プラスチックDIPパッケージと8ピンSOパッケージ

LTC1250は高性能、超低ノイズ・ゼロドリフト・オペアンプです。低フロント・エンド・ノイズとDC精度を特長としているため、低インピーダンスのブリッジ・トランスデューサとともに使用するのに最適です。LTC1250の標準入力ノイズは0.1Hzから10Hzで0.75μVP-P、0.1Hzから1Hzで0.2μVP-Pです。また、DCから1Hzのノイズは0.35μVP-Pであり、OP-07、OP-77、およびLT1012などの低ノイズ・バイポーラ・デバイスよりも優れています。LTC1250は業界標準のシングル・オペアンプ・ピン配列を使用しており、外付け部品やゼロ調整信号が不要なため、バイポーラ・オペアンプを差し替えることができます。

LTC1250は、単一5V電源で1kΩ負荷時に4.3Vをドライブ可能な高機能の出力段を内蔵しています。±5V電源では、出力は5kΩ負荷に対して±4.9Vを振幅できます。12Vより高い単一電源電圧では、同相入力範囲にグランドが含まれます。±5V電源では電源電流は3mAです。正および負の飽和からの過負荷回復時間は、それぞれ0.5msと1.5msです。最適な低周波ノイズおよびオフセット・ドリフトを実現するために、内部ゼロ調整クロックは5kHzに設定されています。外部接続は不要です。

LTC1250は、標準8ピン・プラスチックDIPパッケージと8ピンSOパッケージで供給されています。


アプリケーション

  • 電子式秤
  • ストレンゲージ・アンプ
  • 熱電対アンプ
  • 高分解能データ収集
  • 低ノイズ・トランスデューサ
  • 計測アンプ
LTC1250
超低ノイズゼロドリフト・ブリッジ・アンプ

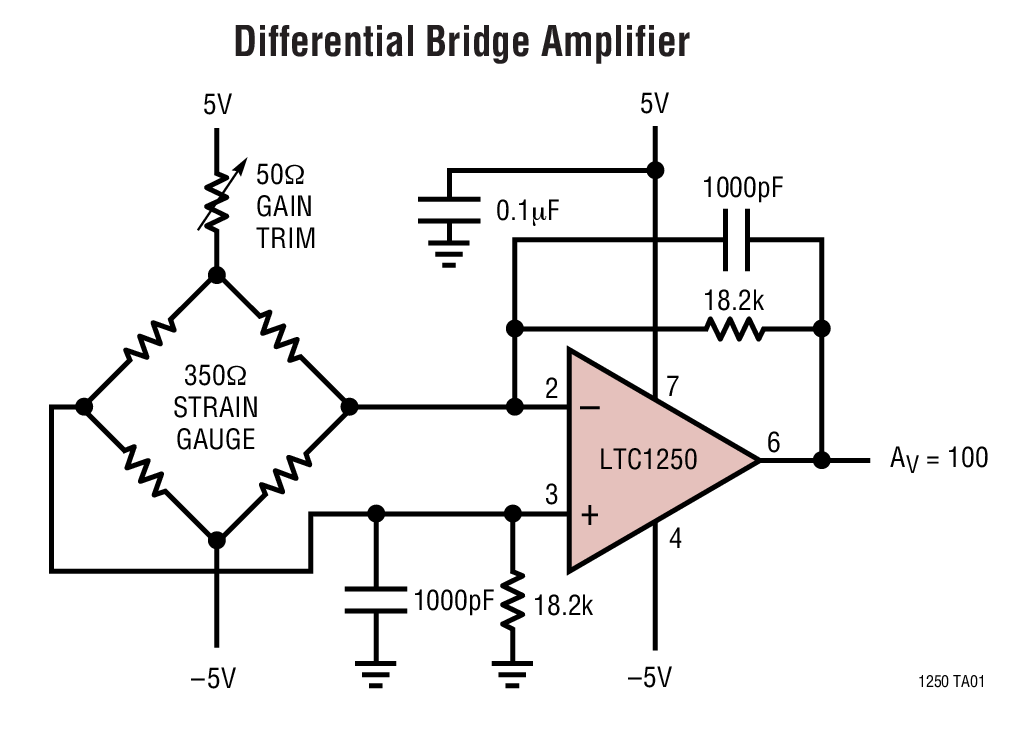

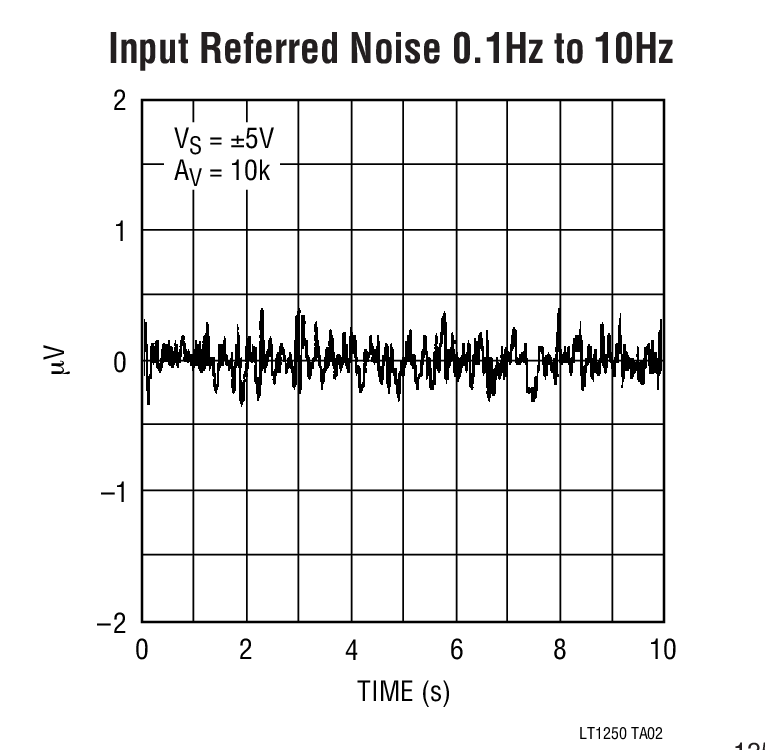

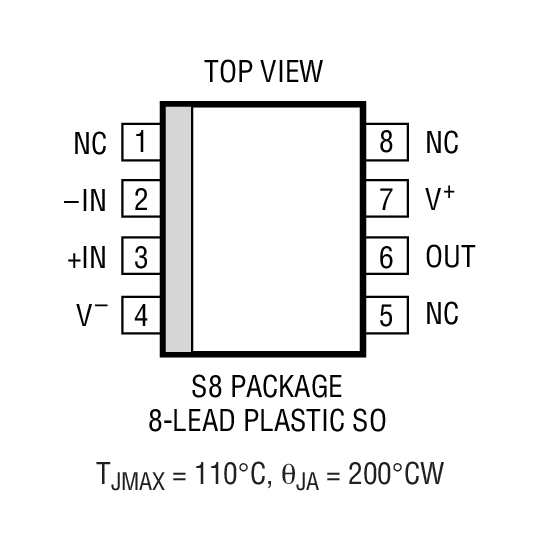

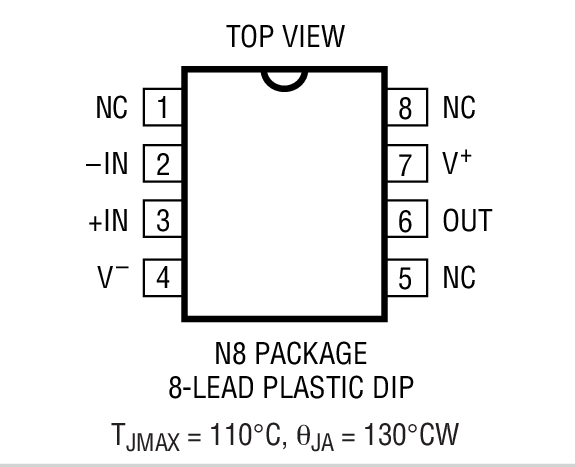

Differential Bridge Amplifier Input Referred Noise 0.1Hz to 10Hz Product Package 1 Product Package 2
