LTC1152

レール-トゥ-レール入力 レール-トゥ-レール出力 ゼロドリフト・オペアンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$4.64
機能
  • 入力同相範囲に両レールを含む
  • レール-トゥ-レール出力振幅
  • 1kΩ負荷をドライブ可能
  • 外付け部品不要
  • 入力オフセット電圧: 10μV(MAX)
  • 入力オフセット・ドリフト: 100nV/℃(MAX)
  • 最小CMRR: 115dB
  • 電源電流: 3.0mA(MAX)
  • シャットダウン時の消費電流: 5μA(MAX)
  • 容量性負荷のドライブに構成可能な出力
  • 全電源電圧2.7Vから14Vで動作
製品概要
show more Icon

LTC1152は高性能、低消費電力のゼロ・ドリフト・オペアンプで、両方の電源レールを含む同相入力範囲と、重負荷時にもレール-トゥ-レールで振幅する出力段を特徴としています。この広い同相入力範囲は、内蔵の高周波チャージポンプで実現されています。この技術を用いることによってクロスオーバ歪みと、他の手法では避けられないCMRRの制限をなくしています。LTC1152はあらゆる容量性負荷をドライブ可能なC-Loadオペアンプです。

LTC1152はLTCの他のゼロ・ドリフト・アンプと同様に、優れたDC性能スペックを実現しています。オフセット電圧は標準1μVで、オフセット・ドリフトは標準10nV/℃です。また、CMRRおよびPSRRはそれぞれ標準130dBおよび120dB、開ループ利得は130dBです。入力ノイズ電圧は、0.1Hzから10Hzで2μVP-Pです。ゲイン帯域幅積は0.7MHz、スルー・レートは0.5V/μsで、電源電流はすべて全温度範囲において最大3.0mAです。LTC1152にはシャットダウン機能もあり、シャットダウン時には電源電流は1μAに低下し、出力段はハイ・インピーダンス状態になります。

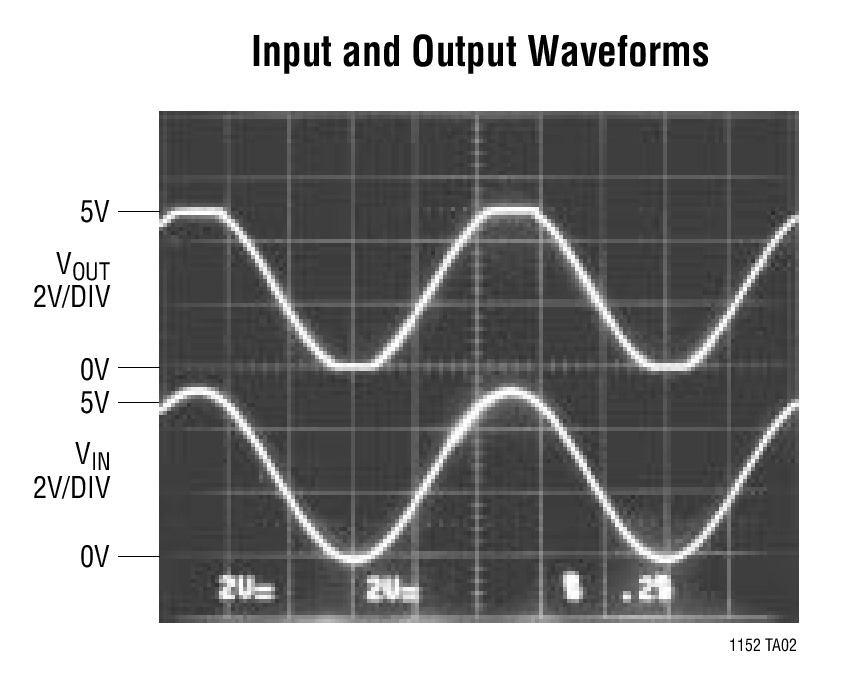

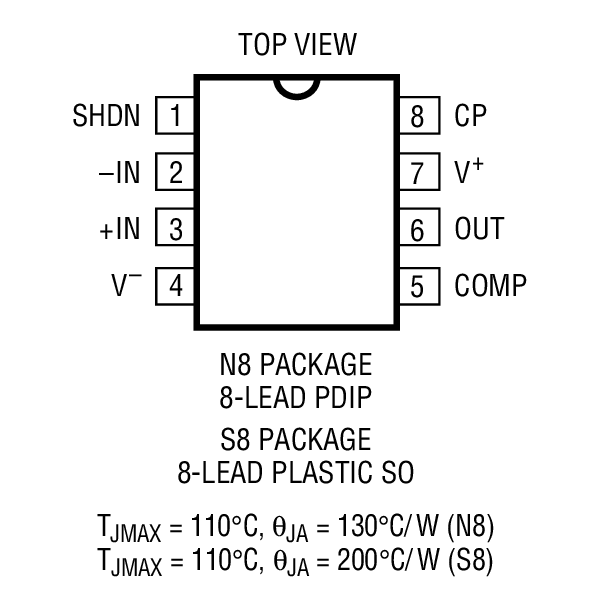

LTC1152はプラスチック8ピンPDIPおよび8ピンSOパッケージで供給され、標準オペアンプのピン配置を採用しているため、多くの標準オペアンプを置き換えることができます。


アプリケーション

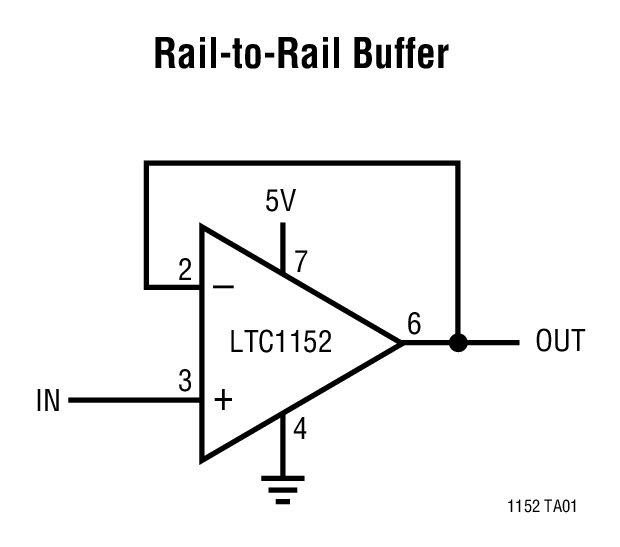

  • レール-トゥ-レール・アンプおよびバッファ
  • 高分解能データ・アクイジション・システム
  • レールでの電源電流の検知
  • 低電源電圧トランスデューサ・アンプ
  • 高精度計測装置
  • 単一負電源動作
