LT8710

新規設計に推奨

出力電流制御回路を内蔵した同期整流式SEPIC/反転/昇圧コントローラ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲：4.5V～80V
  • レール・トゥ・レールの出力電流モニタと制御
  • 高インピーダンス入力の入力電圧レギュレーション
  • C/10またはパワーグッドの表示ピン
  • 強制CCMまたはパルス・スキップ動作用のMODEピン
  • スイッチング周波数：最大750kHz
  • 1つの帰還ピンにより、昇圧、SEPIC、反転または フライバック・コンバータとして容易に構成可能
  • 外部クロックに同期可能
  • 緩やかに変化する入力信号に対応する高利得のEN/FBINピン
  • 20ピンTSSOPパッケージ

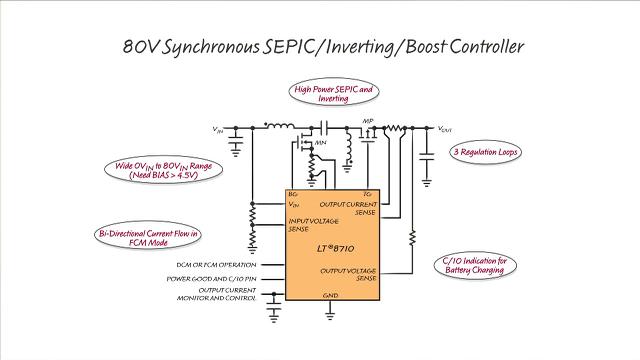

LT8710は、レール・トゥ・レールの出力電流モニタと制御回路を内蔵した同期整流式PWM DC/DCコントローラです。LT8710は多くの種類の電源回路構成に最適であり、昇圧、SEPIC、反転またはフライバック構成に容易に構成可能です。

LT8710のレール・トゥ・レール出力電流モニタおよび制御回路により、バッテリ充電などの電流制限アプリケーションでデバイスを構成できます。FLAGピンをパワーグッド表示またはC/10表示として使用できるので、大容量およびフロート状態のバッテリ電圧を正確に見込むことができます。

LT8710のスイッチング周波数は、外付け抵抗を使用して100kHz～750kHzの範囲内に設定するか、外部クロックに同期させることができます。

また、LT8710は、緩やかに変化する入力信号に対応できる革新的なEN/FBINピン回路と調整可能な低電圧ロックアウト機能を備えています。このピンを入力電圧レギュレーションに使用して、高インピーダンス入力電源の電圧低下を防ぐこともできます。この他に、周波数フォールドバックやソフトスタートなどの機能も内蔵しています。LT8710は、20ピンTSSOPパッケージで供給されます。


アプリケーション

  • 大電力のローカル電源
  • 入力電圧範囲の広いSEPIC/反転コンバータ
  • 鉛蓄電池バッテリ・チャージャ
  • 自動車用エンジン制御ユニット（ECU）の電源
  • 太陽電池パネルのパワー・コンバータ
LT8710
出力電流制御回路を内蔵した同期整流式SEPIC/反転/昇圧コントローラ
300kHz Inverter Generates –5V from a 4.5V to 25V Input Efficiency and Power Loss Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 2
LTC4364
新規設計に推奨 理想ダイオードを備えたサージ・ストッパー
LTC4359
新規設計に推奨 逆入力保護機能を備えた理想ダイオード・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 3

下記製品はLTspiceで使用することが出来ます。:

  • LT8710
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC2067A

LT8710EFE Inverting Demo Board | 4.5V ≤ VIN ≤ 28V; VOUT: -5V @ 6A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2067A is a synchronous inverting converter (CUK topology) featuring the LT8710 switching controller. It regulates a –5V, 6A output from a 4.5V to 28V input source, and operates at 300kHz switching frequency. The LT8710 features simple negative or positive output voltage programming. The DC2067 programs a –5V output with a single resistor.
DC2067A
LT8710EFE Inverting Demo Board | 4.5V ≤ VIN ≤ 28V; VOUT: -5V @ 6A

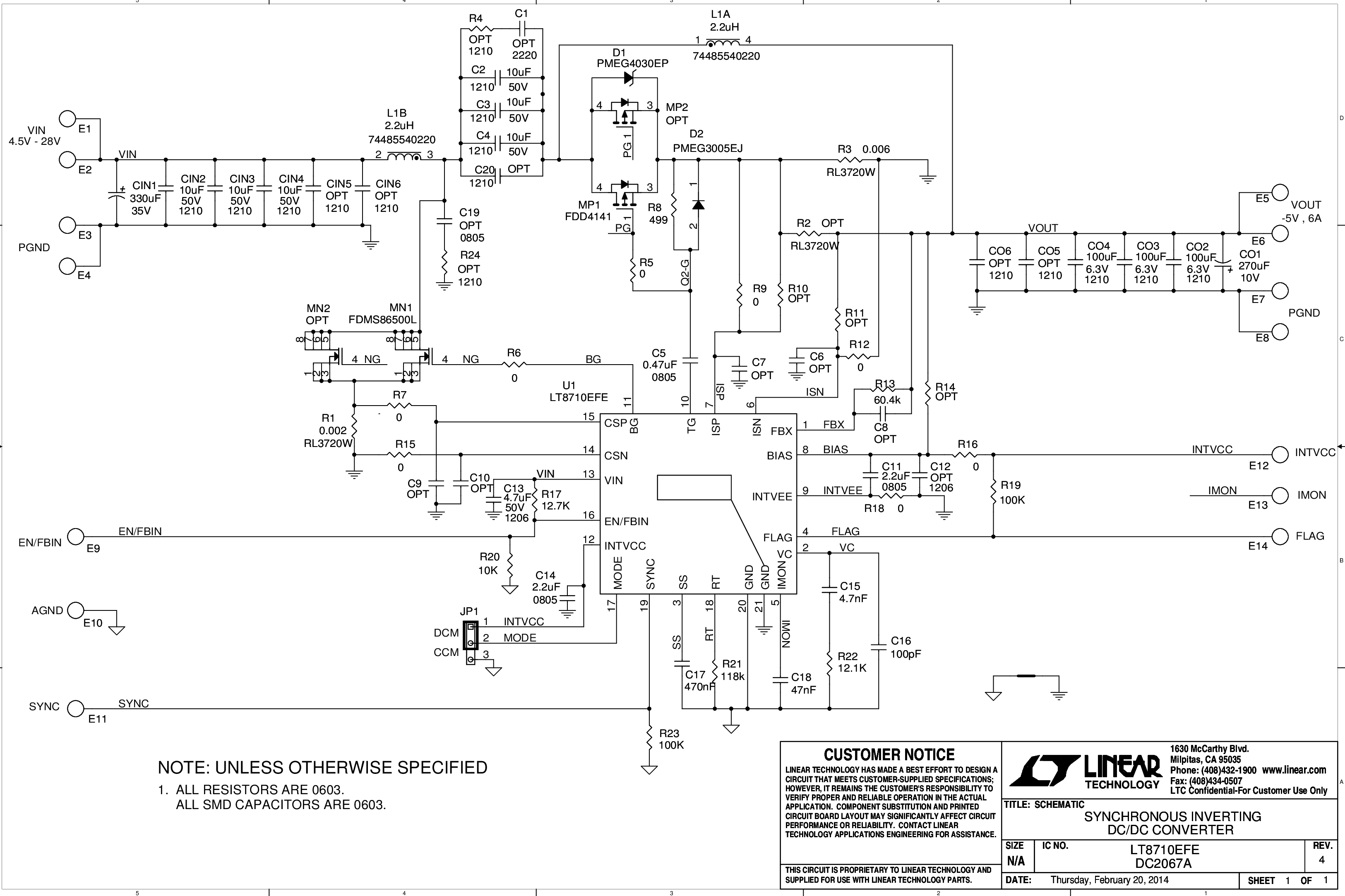

DC2067A - Schematic
