LT8627SP

新規設計に推奨

18V/16A超低ノイズリファレンス内蔵降圧Silent Switcher®（サイレント・スイッチャ）3

データシート (Rev. E) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Silent Switcher® 3アーキテクチャ
    • 超低RMSノイズ（10Hz～100kHz）：4μVRMS
    • 超低スポット・ノイズ：10kHzで4nV/√Hz
    • 任意のPCB上で超低EMI放射
    • 内部バイパス・コンデンサがEMI放射を低減
  • 高周波で高い効率
  • 超高速過渡応答：1μs
  • 高速最小スイッチ・オン時間：15ns
  • 入力電圧範囲：2.8V～18V
  • 出力電圧範囲：0V～(PVIN − 0.5V)
  • 最大連続出力電流：16A
  • 高精度のリファレンス：± 0.8%（リモート検出による全温度範囲に対して）
  • ダイナミック出力電圧制御をサポート
  • PolyPhase®動作：最大12相
  • 強制連続モード機能
  • 調整と同期が可能：300kHz～4MHz
  • 設定可能なパワー・グッド
  • オプションのヒート・シンク取り付けに対応した24ピン、4mm × 4mm LQFN裏面エクスポーズド・パッド・パッケージ

LT8627SP同期整流式降圧レギュレータには、第3世代のSilent Switcher技術が搭載されています。この技術は、独自の設計によって超低ノイズ・リファレンスとSilent Switcherアーキテクチャを組み合わせて、高効率性と優れた広帯域ノイズ性能を両立します。

革新的な超低ノイズ・アーキテクチャによって、スイッチング・レギュレータで非常に優れた低周波（0.1Hz～100kHz）の出力ノイズ性能が実現されます。出力電圧は、抵抗を1個用いて設定できるため、出力電圧に依存しない実質的に一定の出力ノイズが得られます。

Silent Switcherアーキテクチャは、高スイッチング周波数で高い効率を実現しながら、EMI放射を最小限に抑えます。パッケージの上面には、オプションのヒート・シンクの取り付け用の露出ダイがあり、これを用いると、熱性能を大幅に向上できます。

LT8627SPは、同期整流式スイッチング・レギュレータの効率が高いことで効果が得られる、ノイズの影響を受けやすい大電流アプリケーションに最適です。

注：LT8627SPはLT8625SP-1とピン互換性があります。

アプリケーション

  • RF電源：PLL、VCO、ミキサー、LNA、PA
  • 高速／高精度ADC／DAC
  • 低ノイズ計測器
LT8627SP
18V/16A超低ノイズリファレンス内蔵降圧Silent Switcher®（サイレント・スイッチャ）3

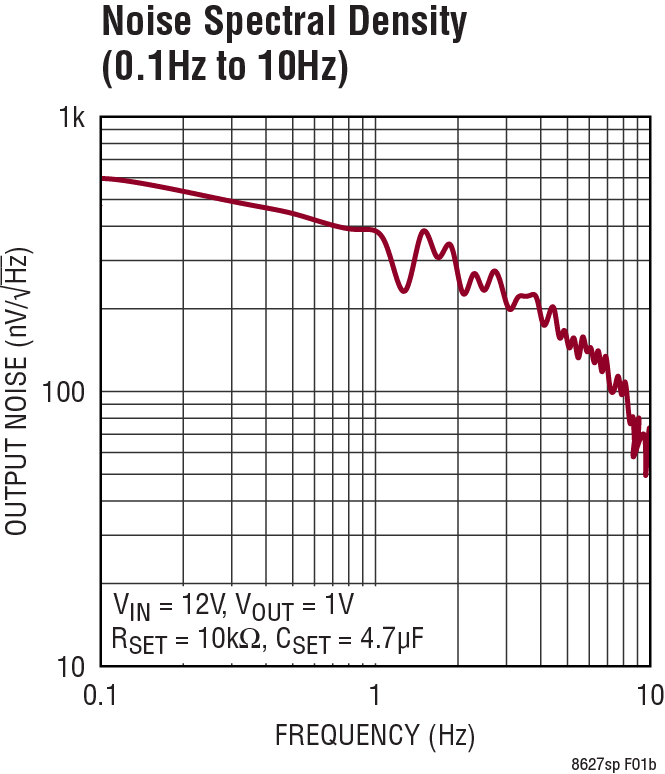

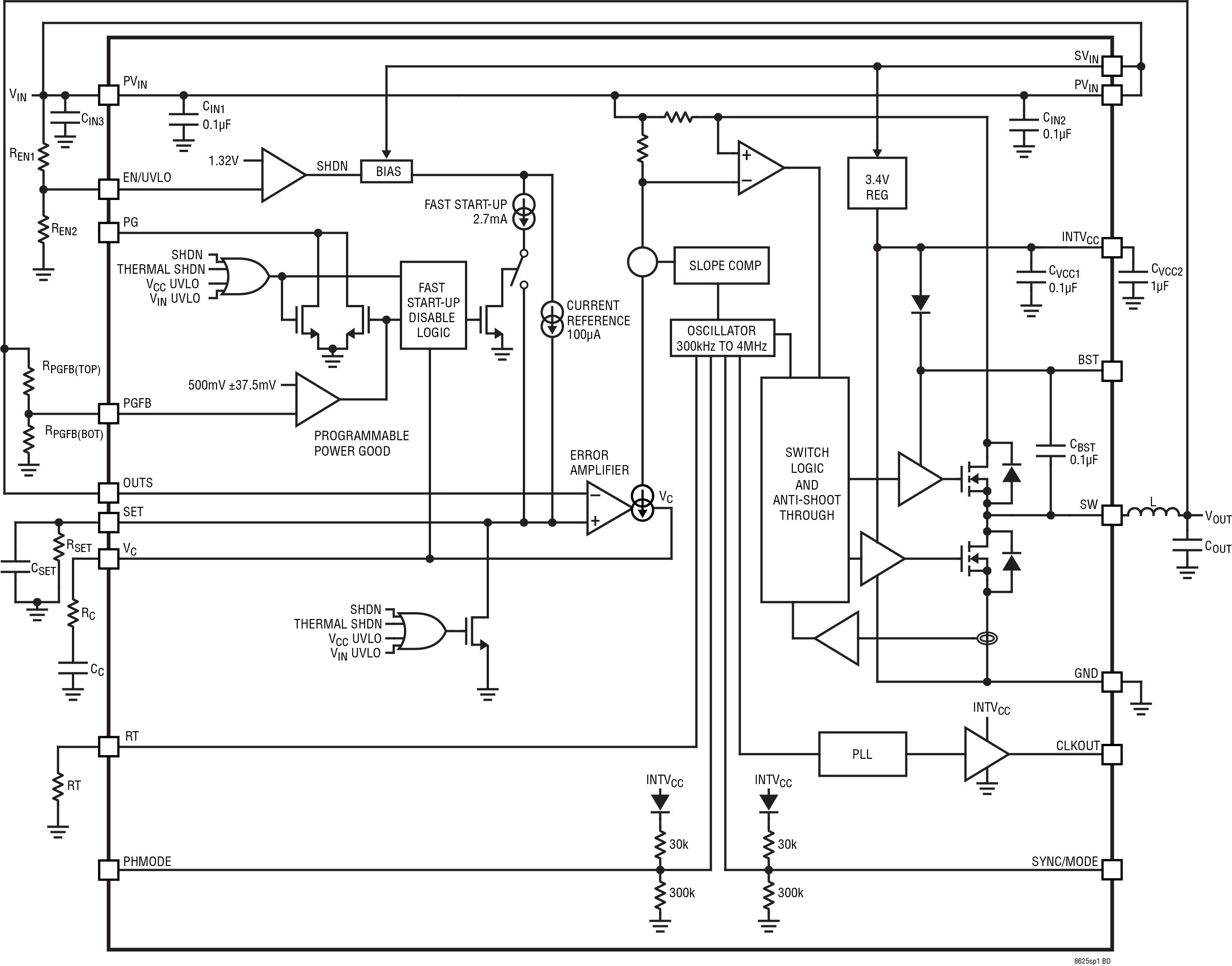

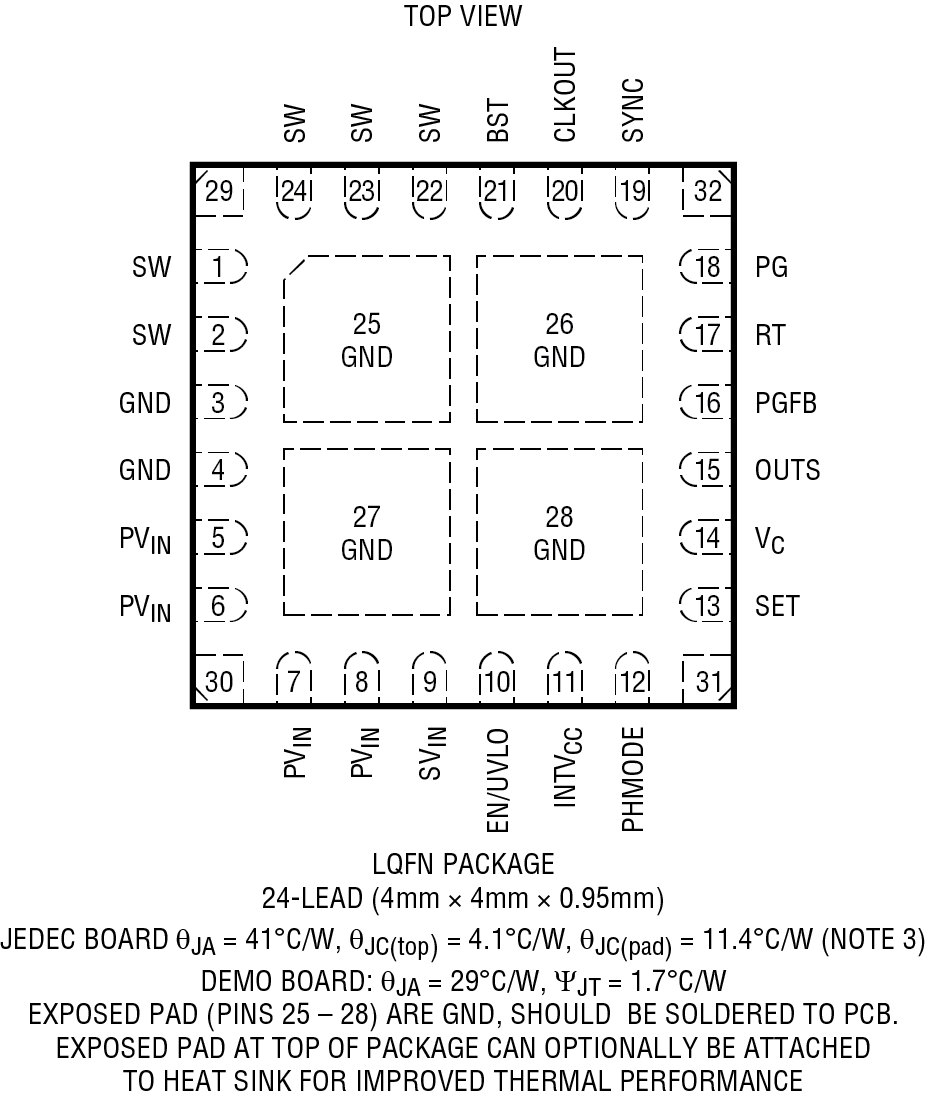

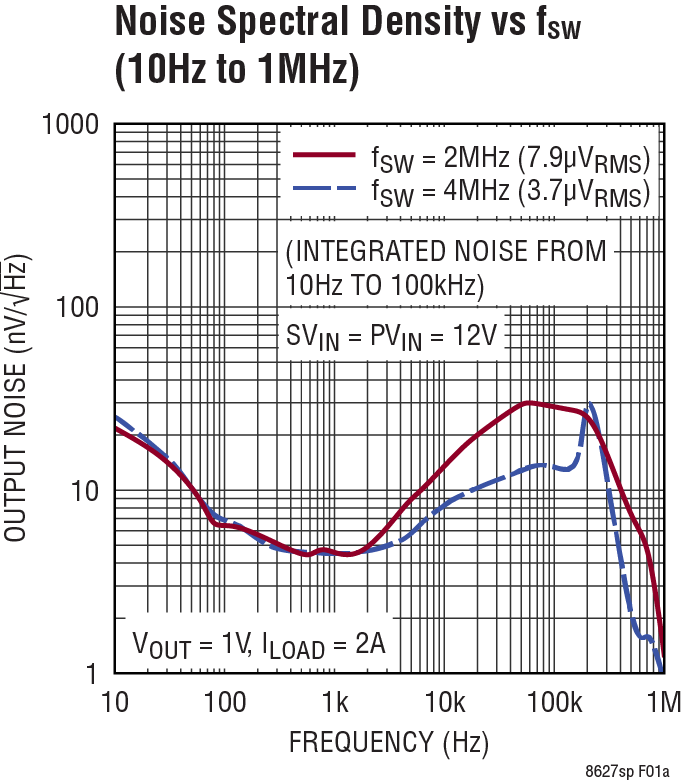

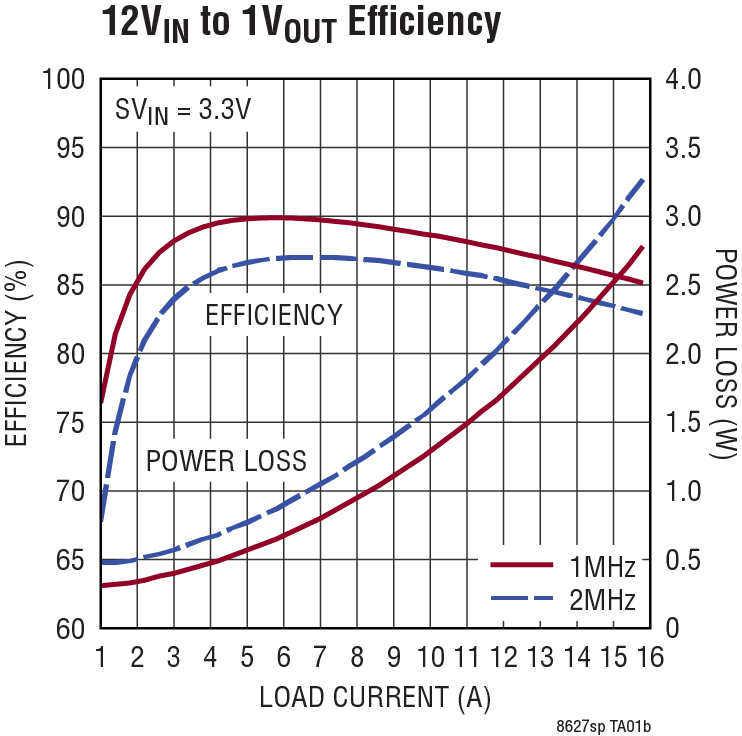

LT8627SP Typical Application LT8627SP Performance Graph LT8627SP Performance Graph LT8627SP Performance Graph LT8625SP-1 LQFN 24 Pin Configuration LT8625SP-1 Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 5

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LT8627SP

LTpowerCAD

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LT8627SP
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
DC3147A

LT8627SP | 低ノイズ・リファレンス付き、18V、16A同期整流式降圧Silent Switcher®（サイレント・スイッチャ）

今すぐ購入 詳細を表示

製品詳細

デモ回路3147Aは、LT8627SPを搭載した、超低ノイズ、高効率、高電力密度の18V、16A同期整流式降圧Silent Switcher 3です。DC3147Aの入力電圧範囲は2.7V～18Vです。デフォルトのデモボード設定は、最大16AのDC出力電流で1.0Vです。LT8627SPは、超低ノイズ、超低放射、高効率、高速のコンパクトな同期整流式モノリシック降圧スイッチング・レギュレータです。LT8627SPは、独自の設計によって超低ノイズ・リファレンスと第3世代のSilent Switcherアーキテクチャを組み合わせて、高効率性と優れた広帯域ノイズ性能を両立します。最小オン時間が16nsと高速であるため、高いVINから低いVOUTへの変換を高い周波数で実行できます。

技術文書一式は、秘密保持契約書（NDA）完成後にご利用いただけます。プロジェクトの詳細、会社情報、連絡先情報を電子メールでBUC_Doc_Request@analog.comまでお送りください。今後のサポートは、アナログ・デバイセズ販売代理店よりご提供いたします。

ADXBAND16EBZ

16Tx/16Rx Direct X-Band Sampled Phased-Array/RADAR/SATCOM Development Platform

今すぐ購入 詳細を表示

機能と利点

ADXBAND16EBZ Digitizing Card
  • Multi-Channel, Wideband System Development Platform Using Apollo (AD9084)
  • Mates With Xilinx VCU118 Evaluation Board (Not Included)
  • 16x RF Receive (Rx) Channels
    • Total 16x 8GSPS to 20GSPS ADC
    • Digital Down Converters (DDCs), Each Including Complex Numerically-Controlled Oscillators (NCOs)
    • Programmable Finite Impulse Response Filters (pFIRs)
    • Complex Finite Impulse Response Filters (CFIRs)
  • 16x RF Transmit (Tx) Channels
    • Total 16x 8GSPS to 28GSPS DAC
    • Digital Up Converters (DUCs), Each Including Complex Numerically-Controlled Oscillators (NCOs)
    • Programmable Finite Impulse Response Filters (pFIRs)
    • Complex Finite Impulse Response Filters (CFIRs)
  • Flexible Rx & Tx RF Front-Ends
    • Rx: Filtering, Amplification, Digital Step Attenuation for Gain Control
    • Tx: Filtering, Amplification
  • Flexible Clock Distribution
    • On-Board Clock Distribution from Single External 400MHz Reference
    • Support for External Converter Clock per AD9084 via solder rework
  • On-Board Power Regulation from Single 12V Power Adapter (Included)
16Tx / 16Rx Calibration Board
  • Mates to ADXBAND16EBZ Digitizing Card & VCU118 PMOD Interface (Cable Included)
  • Provides Both Individual Adjacent Channel Loopback and Combined Channel Loopback Options
  • Combined Tx Channels Out Option
  • Combined Rx Channels In Option
Software Features and Benefits

Easy Control Tools and Platform Interfaces to Simplify Software Framework Developments:

  • IIO Oscilloscope GUI
  • MATLAB Add-Ons & Example Scripts
  • Example HDL Builds including JESD204C Bring-Up
  • Embedded Software Solutions for Linux and Device Drivers
Software Reference Design Examples for ADEF Applications to Reduce Prototyping Time:
  • Multi-Chip Synchronization for Power-Up Phase Determinism
  • System-Level Amplitude/Phase Alignment Using NCOs
  • Low-Latency ADC-to-DAC Loopback Bypassing JESD Interface
  • pFIR Control for Broadband Channel-to-Channel Amplitude/Phase Alignment
  • Fast-Frequency Hopping

製品詳細

The ADXBAND16EBZ contains four AD9084 mixed‑signal front‑end devices, including the RF front end, clocking, and power circuitry. The ADXBAND16EBZ serves as a complete system solution targeting common applications such as phased‑array radars, wideband systems, and ground‑based SATCOM. Its primary target application is a 16‑Tx/16‑Rx direct X‑band sampling phased array.

The platform is intended as a testbed for demonstrating multi‑chip synchronization, as well as implementing system‑level calibrations, beamforming algorithms, and other signal‑processing techniques. The system is designed to interface with the VCU118 Evaluation Board from Xilinx®, which features the Virtex® UltraScale+™ XCVU9P FPGA, along with provided reference software, HDL code, and MATLAB system‑level interfaces.

A 16‑Tx/16‑Rx Calibration Board can be used to develop system‑level calibration algorithms, including demonstrations of power‑up phase determinism. The Calibration Board provides improvements in combined‑channel dynamic range, spurious performance, and phase noise, and can be controlled via a MATLAB add‑on when connected to the PMOD interface of the VCU118.
DC3147A
LT8627SP | 低ノイズ・リファレンス付き、18V、16A同期整流式降圧Silent Switcher®（サイレント・スイッチャ）

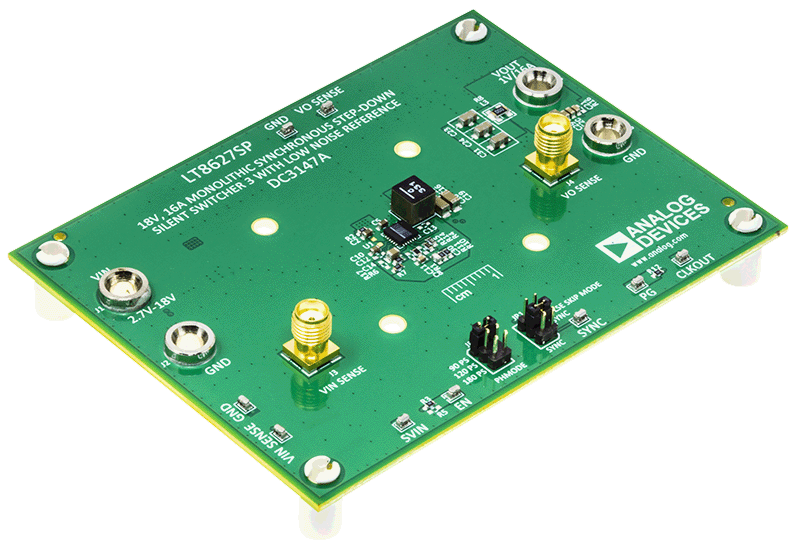

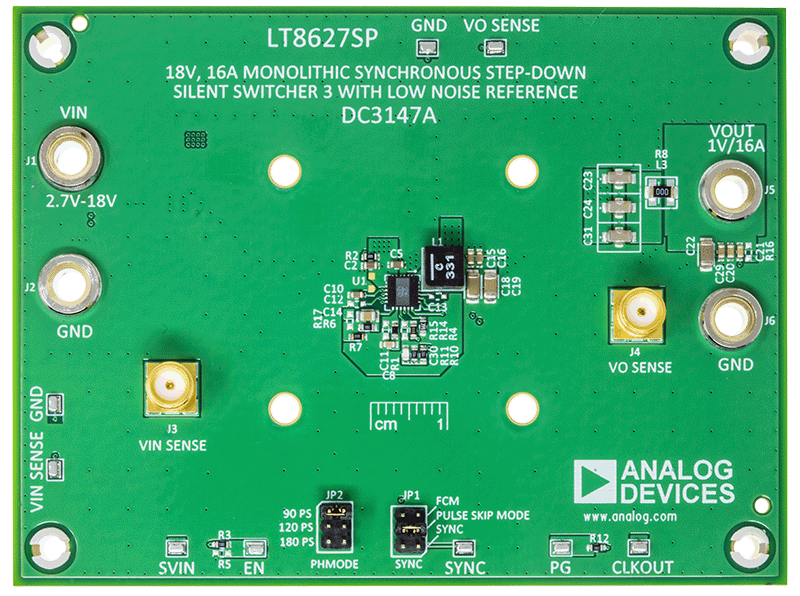

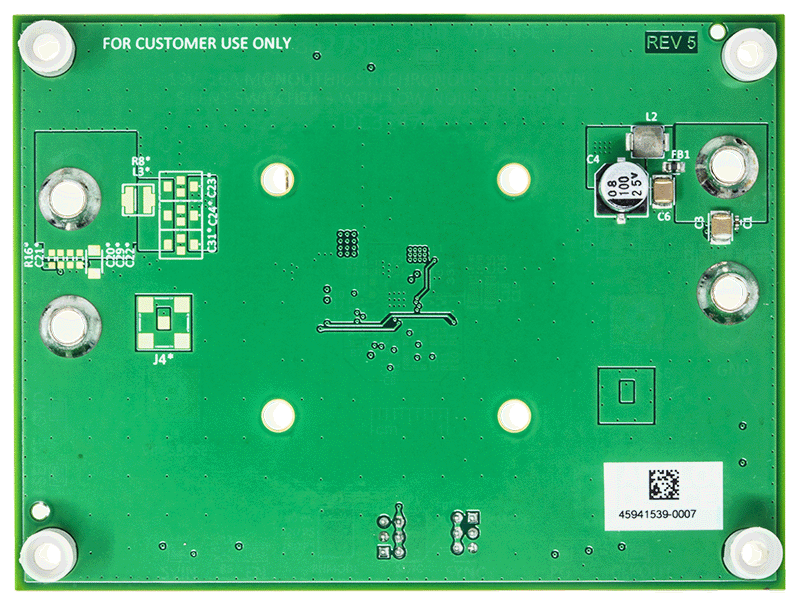

DC3147A Evaluation Board DC3147A Evaluation Board - Top View DC3147A Evaluation Board - Bottom View
