製品概要
機能と利点
- VBATT << VOUTにより4つのレギュレーションされた出力が可能なフレキシブルな電源システム
- 2個の高電圧同期型降圧レギュレータ
- 入力電圧範囲：3V～42V
- 出力電流：最大2.5A～1.5A
- 1個の低電圧同期型降圧レギュレータ
- 入力電圧範囲：2.6V～5.5V
- 出力電流：最大1.8A
- 1個の昇圧コントローラにより、降圧コンバータがVBATT << VOUTでレギュレーション可能
- 選択可能なBurst Mode®動作により、高電圧チャンネルがアクティブな状態で低28µA IQを実現
- プログラマブル・パワーオン・リセット
- 個別のチャンネル・パワーグッド・インジケータ
- 降圧スイッチング周波数：250kHz～2.2MHz
- 40ピンQFN（6mm × 6mm）パッケージを採用
- オートモーティブ・アプリケーション向けのAEC-Q100認定済み
製品概要
LT8603は、2個の高入力電圧対応モノリシック降圧スイッチング・レギュレータ、1個の低入力電圧対応モノリシック降圧スイッチング・レギュレータ、1個の昇圧コントローラを組み合わせた、非常に柔軟なクアッド出力レギュレータです。最小限の基板スペースで、幅広いアプリケーションに対応します。
チップにVIN電源を供給するように昇圧コントローラを設定すると、LT8603は昇圧入力電圧がレギュレーションされた出力電圧を大幅に下回る場合、例えばオートモーティブのコールド・クランク・シナリオの場合などでも、高い精度でレギュレーションされた3つの出力を生成します。また、昇圧コントローラを降圧レギュレータ出力のいずれかから駆動する、あるいはSEPICとして設定すると、LT8603は幅広い入力電圧範囲にわたって高い精度でレギュレーションされた4つの出力を生成します。
LT8603は、すべての降圧レギュレータに対するサイクルごとの電流制限、サーマル・シャットダウン、逆バッテリ接続と–42Vまでの負のトランジェント入力電圧に耐えることができる昇圧コントローラを含めることで、信頼性の高いレギュレーションを実現します。
アプリケーション
- オートモーティブの停止／始動、コールド・クランク・ライド・スルー
- Last-Gasp CPU電力保持
- 工業用制御および電源供給
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R570 Reliability Data3/23/2018
-

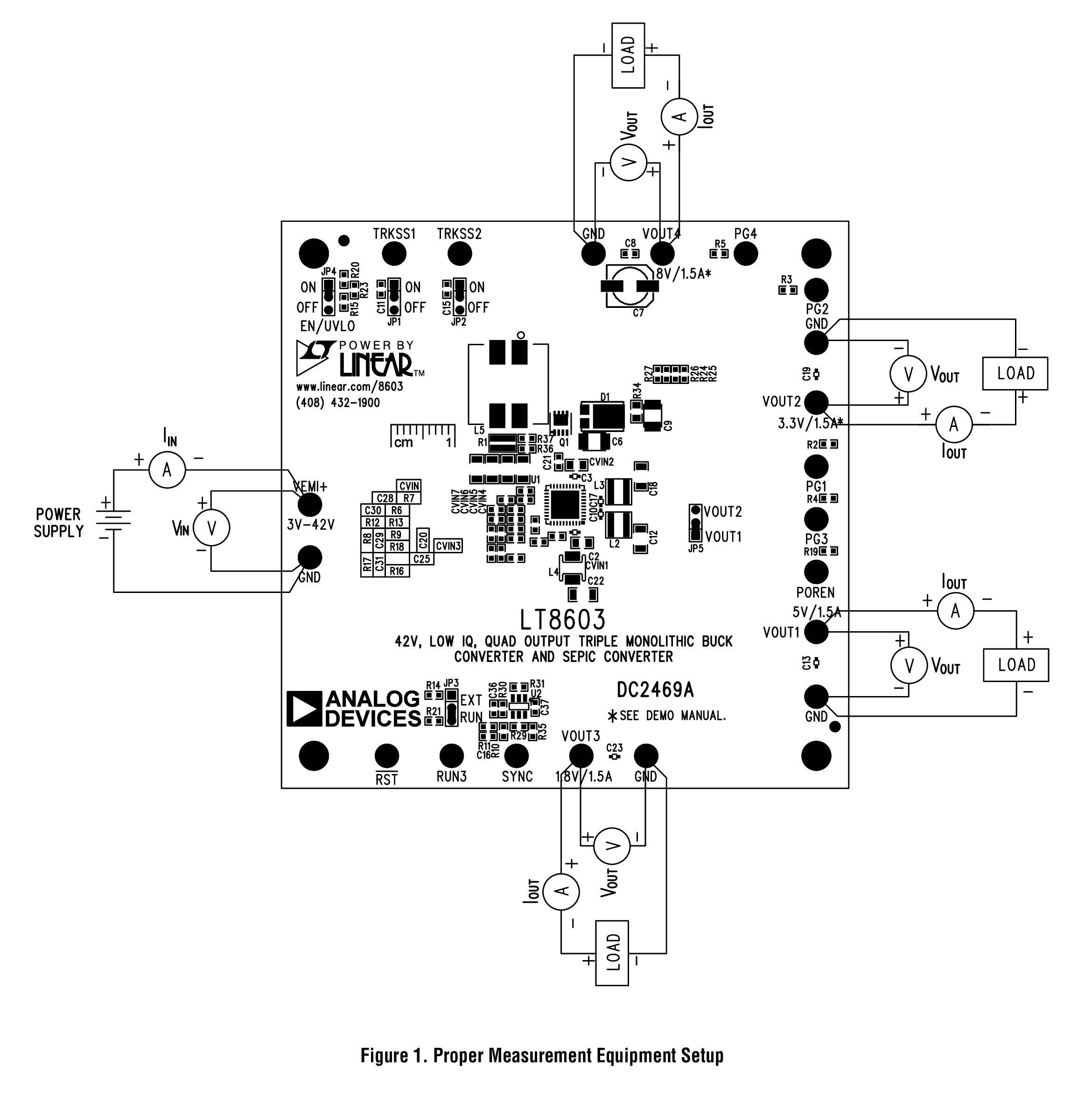

DC2469A - Demo Board Manual1/19/2018
-

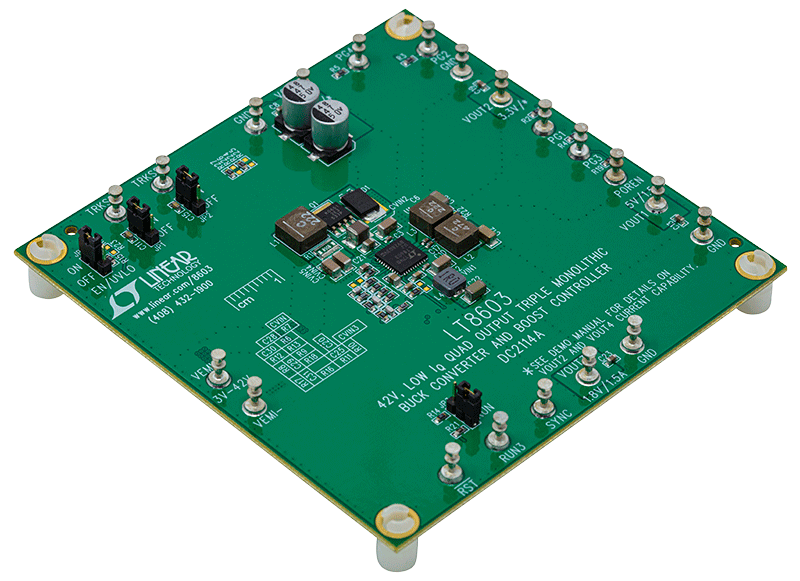

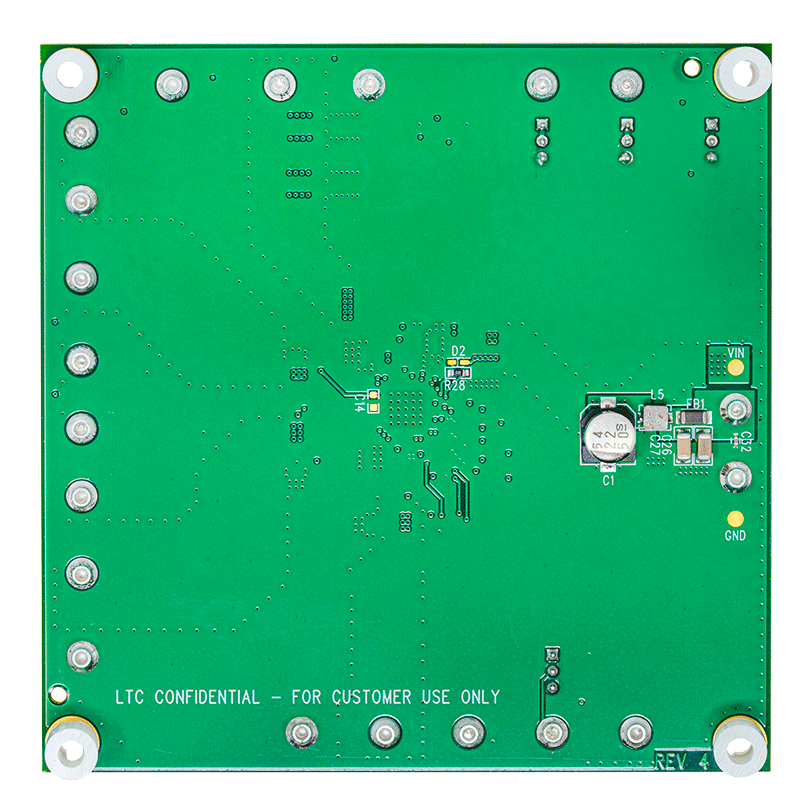

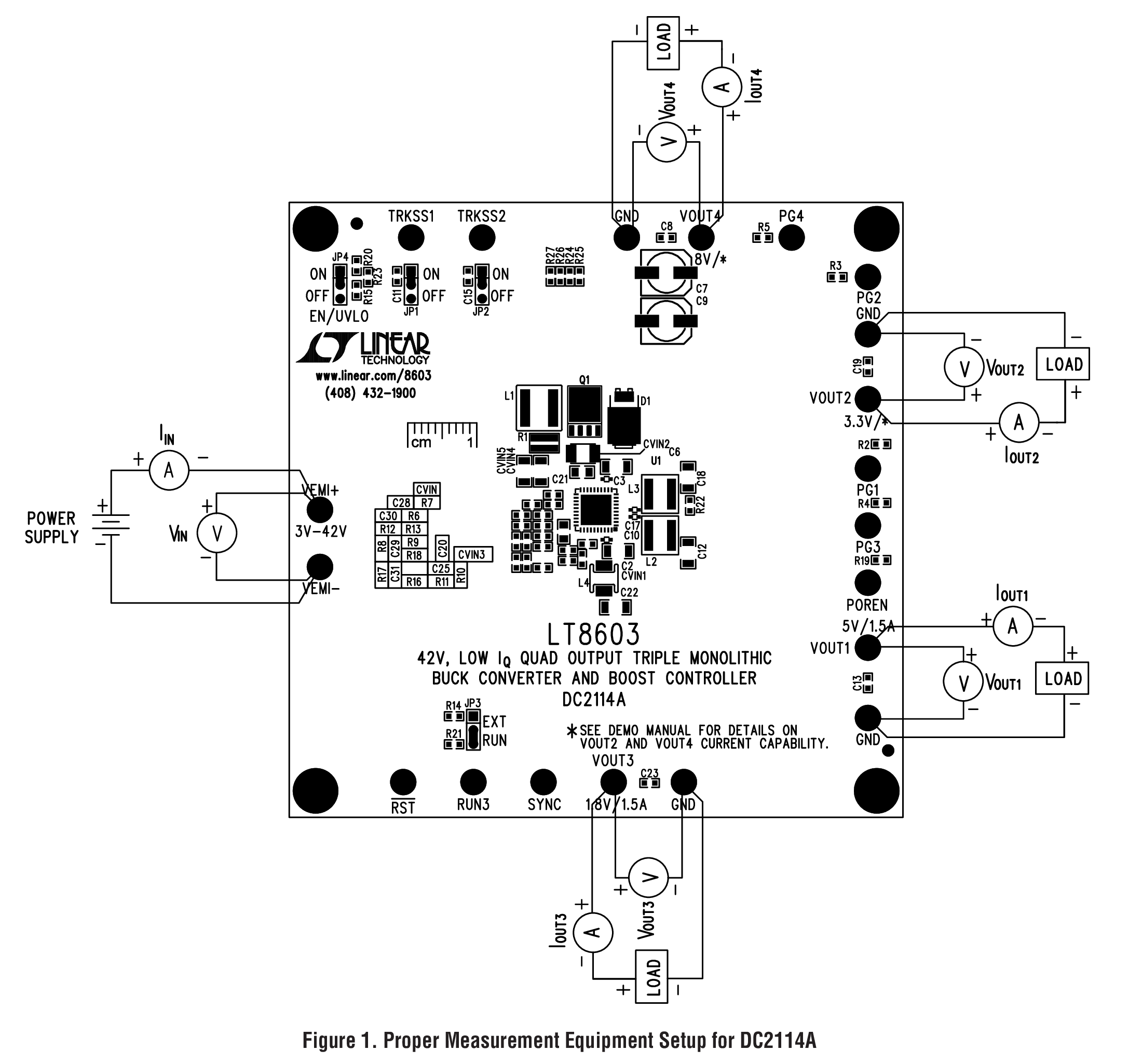

DC2114A - Demo Manual1/10/2018
-
車載向け電源のリファレンス設計、クワッド出力と入力保護機能を提供1/1/2022
-
過酷な車載環境向けの包括的な電源システム、小型/高効率/低EMIを実現8/16/2019 アナログ・ダイアログ
-
自動運転車向けパワー・システムの現状を把握する9/1/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT8603
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT8603EUJ#PBF | 材料宣誓書（MD） | 信頼性データ | 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP) | |
| LT8603EUJ#TRPBF | 材料宣誓書（MD） | 信頼性データ | 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP) | |
| LT8603EUJ#WPBF | 材料宣誓書（MD） | 信頼性データ | 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP) | |
| LT8603EUJ#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP) | |
| LT8603IUJ#PBF | 材料宣誓書（MD） | 信頼性データ | 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP) | |
| LT8603IUJ#TRPBF | 材料宣誓書（MD） | 信頼性データ | 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP) | |
| LT8603IUJ#WPBF | 材料宣誓書（MD） | 信頼性データ | 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP) | |
| LT8603IUJ#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP) | |
| LT8603JUJ#PBF | 材料宣誓書（MD） | 信頼性データ | 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP) | |
| LT8603JUJ#TRPBF | 材料宣誓書（MD） | 信頼性データ | 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP) | |
| LT8603JUJ#WPBF | 材料宣誓書（MD） | 信頼性データ | 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP) | |
| LT8603JUJ#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R570 Reliability Data |
