特長
- 入力電圧範囲:6V~100V
- デューティ・モード制御により、オプトカプラを使用せずに絶縁出力を安定化
- 高効率の同期整流式制御
- 短絡(一時中断モード)時の過電流保護
- ヒステリシスを備えたプログラム可能なOVLOおよびUVLO
- プログラム可能な周波数(100kHz~500kHz)
- 外部クロックに同期可能
- 単一のFBXピンで正極性または負極性の出力電圧を帰還
- プログラム可能なソフトスタート
- 低シャットダウン電流:< 1μA
- ピン間隔が高電圧対応のFE20 TSSOPで供給
LT8310は、低電位側NチャネルMOSFETのゲートを内部の10V安定化電源で駆動する、簡単に使用できる共振リセット型フォワード・コンバータ・コントローラです。LT8310は、1本の電源トランスを使用して、安定化した絶縁出力を生成するデューティ・モード制御機能を備えています。出力電圧帰還信号をオプトカプラ(絶縁)を介して、または直接配線(非絶縁)して加算することにより、電流モード・レギュレーションが作動し、出力精度と負荷応答が向上します。トランス巻数比を選択する柔軟性により、極端なデューティ・サイクルで動作することなく、高い降圧比または昇圧比が可能です。
スイッチング周波数を100kHz~500kHzの範囲でプログラムし、効率、性能、または外付け部品サイズを最適化することができます。2次側の同期整流を制御して効率を改善するための同期出力を備えています。ユーザーがプログラム可能な保護回路として、入力電圧のモニタ(UVLOおよびOVLO)とスイッチ電流のモニタ(過電流制限)を内蔵しています。LT8310のソフトスタート機能は、トランスを磁束の飽和から保護するのに役立ちます。
アプリケーション
- 産業用、自動車用、および軍用システム
- 48V通信機器用絶縁型電源
- 絶縁型および非絶縁型DC/DCコンバータ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8310
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
2
503.00K
762.00K
信頼性データ
1
20.92 K
技術記事
7
HTML
HTML
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT8310EFE#PBF | 20-Lead TSSOP w/ EP |
|
|
LT8310EFE#TRPBF | 20-Lead TSSOP w/ EP |
|
|
LT8310HFE#PBF | 20-Lead TSSOP w/ EP |
|
|
LT8310HFE#TRPBF | 20-Lead TSSOP w/ EP |
|
|
LT8310IFE#PBF | 20-Lead TSSOP w/ EP |
|
|
LT8310IFE#TRPBF | 20-Lead TSSOP w/ EP |
|
|
LT8310MPFE#PBF | 20-Lead TSSOP w/ EP |
|
|
LT8310MPFE#TRPBF | 20-Lead TSSOP w/ EP |
|
- LT8310EFE#PBF
- ピン/パッケージ図
- 20-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8310EFE#TRPBF
- ピン/パッケージ図
- 20-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8310HFE#PBF
- ピン/パッケージ図
- 20-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8310HFE#TRPBF
- ピン/パッケージ図
- 20-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8310IFE#PBF
- ピン/パッケージ図
- 20-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8310IFE#TRPBF
- ピン/パッケージ図
- 20-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8310MPFE#PBF
- ピン/パッケージ図
- 20-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8310MPFE#TRPBF
- ピン/パッケージ図
- 20-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT8310EFE#PBF
製造中
LT8310EFE#TRPBF
製造中
LT8310HFE#PBF
製造中
LT8310HFE#TRPBF
製造中
LT8310IFE#PBF
製造中
LT8310IFE#TRPBF
製造中
LT8310MPFE#PBF
製造中
LT8310MPFE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT8310EFE#PBF
製造中
LT8310EFE#TRPBF
製造中
LT8310HFE#PBF
製造中
LT8310HFE#TRPBF
製造中
LT8310IFE#PBF
製造中
LT8310IFE#TRPBF
製造中
LT8310MPFE#PBF
製造中
LT8310MPFE#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
サージ・ストッパ、過電圧および過電流保護1 |
||||
新規設計に推奨 |
高電圧サージ・ストッパー |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
ハウスキーピング・コントローラを内蔵したアクティブ・クランプ同期整流式フォワード・コントローラ |
|
新規設計に推奨 |
アクティブ・クランプ同期整流式フォワード・コントローラ |
評価用キット 2

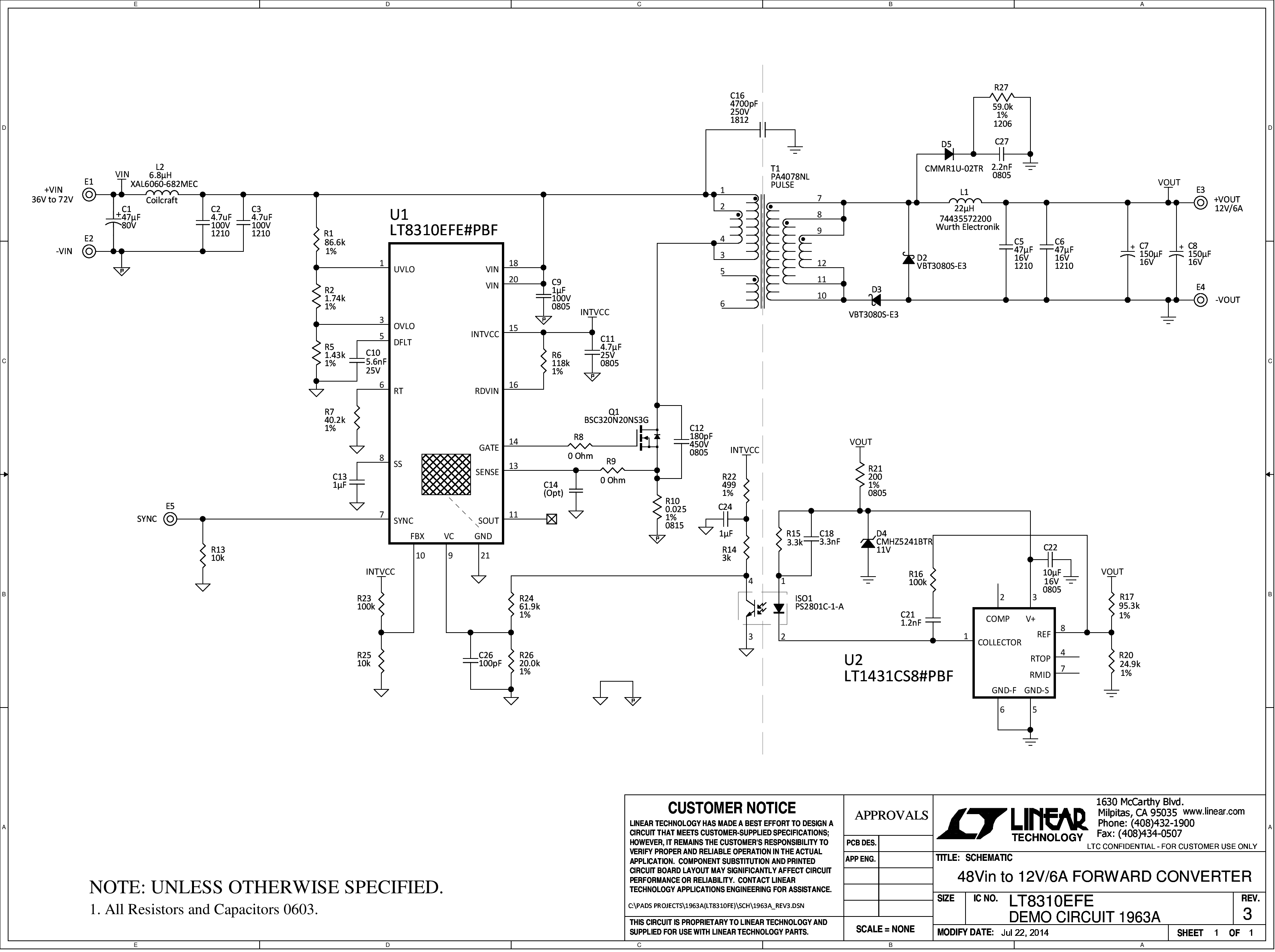

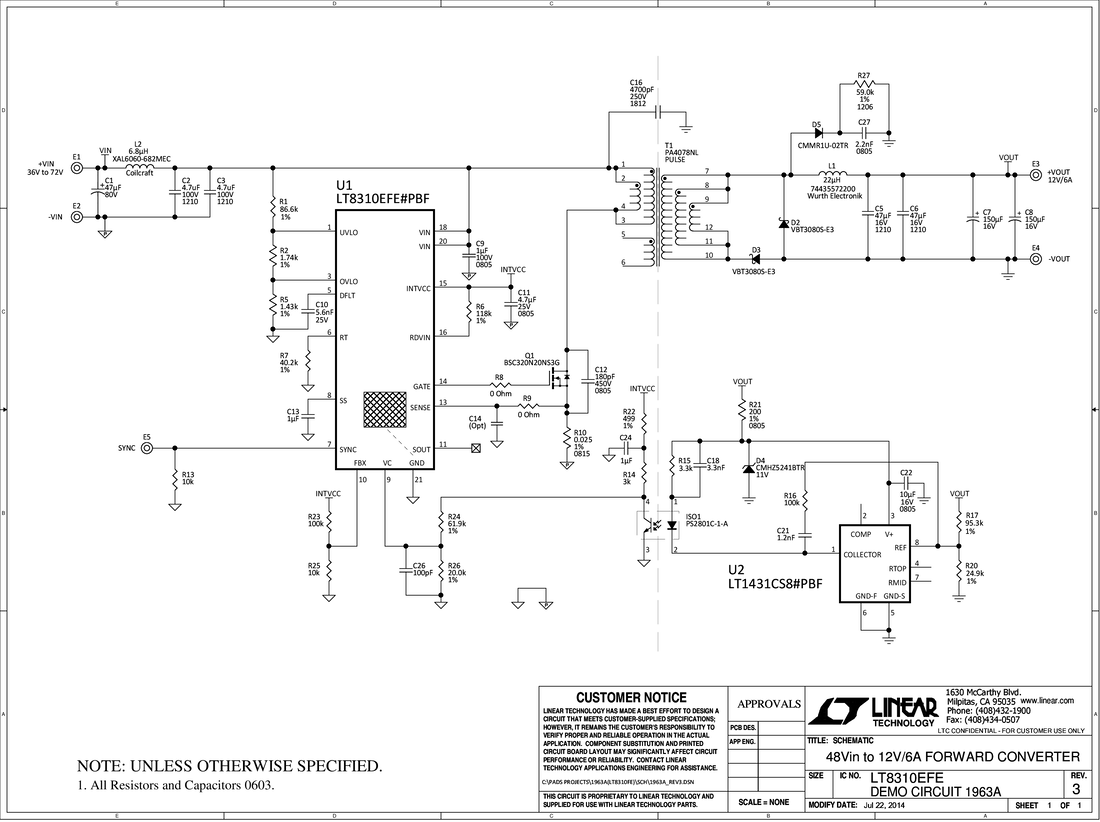

DC1963A
LT8310EFE Demo Board | Isolated Forward Converter, 36V ≤ VIN ≤ 72V; VOUT = 12V @ 6A
製品の詳細
Demonstration circuit 1963A is a resonant reset forward converter featuring the LT8310 controller. This circuit was designed to demonstrate the high level of performance, and small solution size attainable using the LT8310. It operates at a 250kHz switching frequency, and regulates a 12V, 6A output from a 36V to 72V input source, making it well suited for telecom, industrial, and other applications. Table 1 summarizes the performance of the DC1963A.
Output regulation is handled on the secondary side by the LT1431, which is an adjustable shunt voltage regulator providing feedback to the primary side via an opto-coupler.
資料

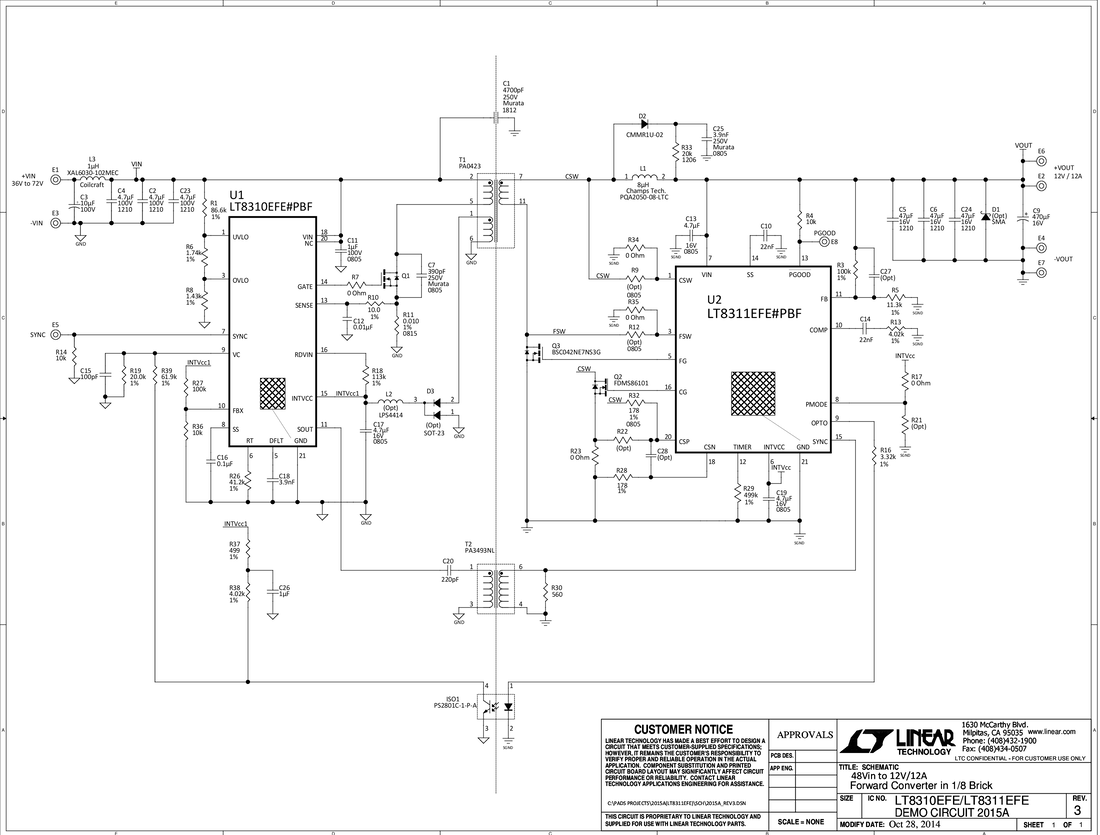

DC2015A
LT8310EFE/LT8311EFE Isolated Demo Board | 36V ≤ VIN ≤ 72V; VOUT = 12V @ 12A
製品の詳細
Demonstration circuit 2015A is a resonant reset forward converter with synchronous rectification featuring the LT8310/LT8311 chipset. This circuit was designed to demonstrate the high levels of performance, efficiency, and small solution size attainable using these parts. It operates at 240kHz and produces a regulated 12V, 12A output from an input voltage range of 36V to 72V: suitable for telecom, industrial, and other applications. It has an eighth-brick footprint area. Synchronous rectification helps to attain efficiency exceeding 94%.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
