製品の詳細

  • Silent Switcher®（サイレント・スイッチャ）2アーキテクチャ
    • 超低EMI
    • PCBレイアウト感度の影響を排除
    • 内蔵バイパス・コンデンサが放射EMIを低減
  • SVIN：2.7V～5V、PVIN：1.5V～5V
  • VOUT：0.5V～0.9∙VIN
  • 正確なリファレンス：温度に対して0.5V ± 0.8%
  • 内蔵N-MOSFET：1.8mΩ/0.7m&Omega
  • 15nsの最小オン時間：低デューティサイクル動作
  • 差動VOUTリモート検出
  • 設定可能な固定出力オプション
  • プログラム可能な負荷ライン（3つの設定）
  • プログラム可能な電流制限（3つの設定）
  • プログラム可能、同期可能：400kHz～5MHz
  • 不連続モード®（DCM）動作または強制連続モード（FCM）動作を選択可能
  • 制御TON、電流モード：優れた過渡特性
  • パワーグッド・ステータス、出力トラッキング、クロック出力
  • スペクトラム拡散動作をサポート
  • PolyPhase動作：2、3、4、6、8、12相
  • 36ピン（4mm x 7mm）LQFN裏面露出パッケージ
LT7153SP
5V、±25A高効率Silent Switcher®（サイレント・スイッチャ）2降圧レギュレータ

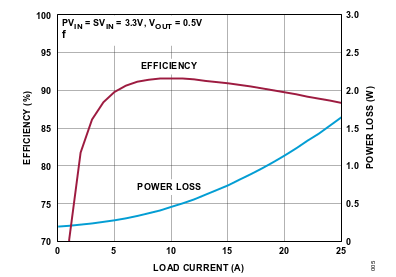

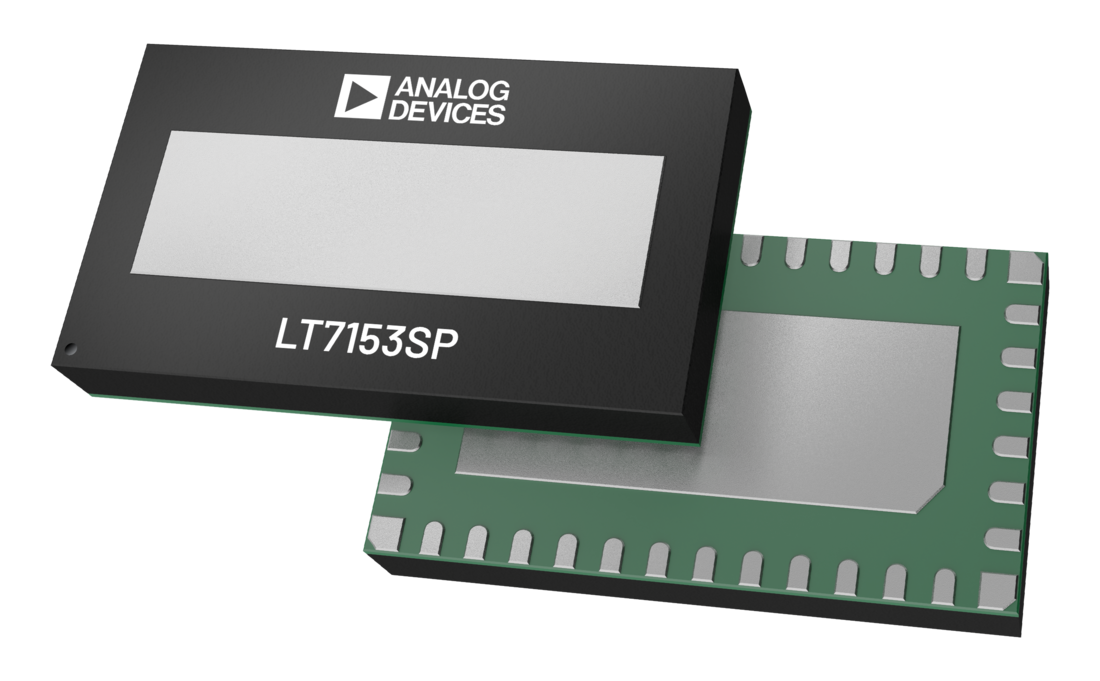

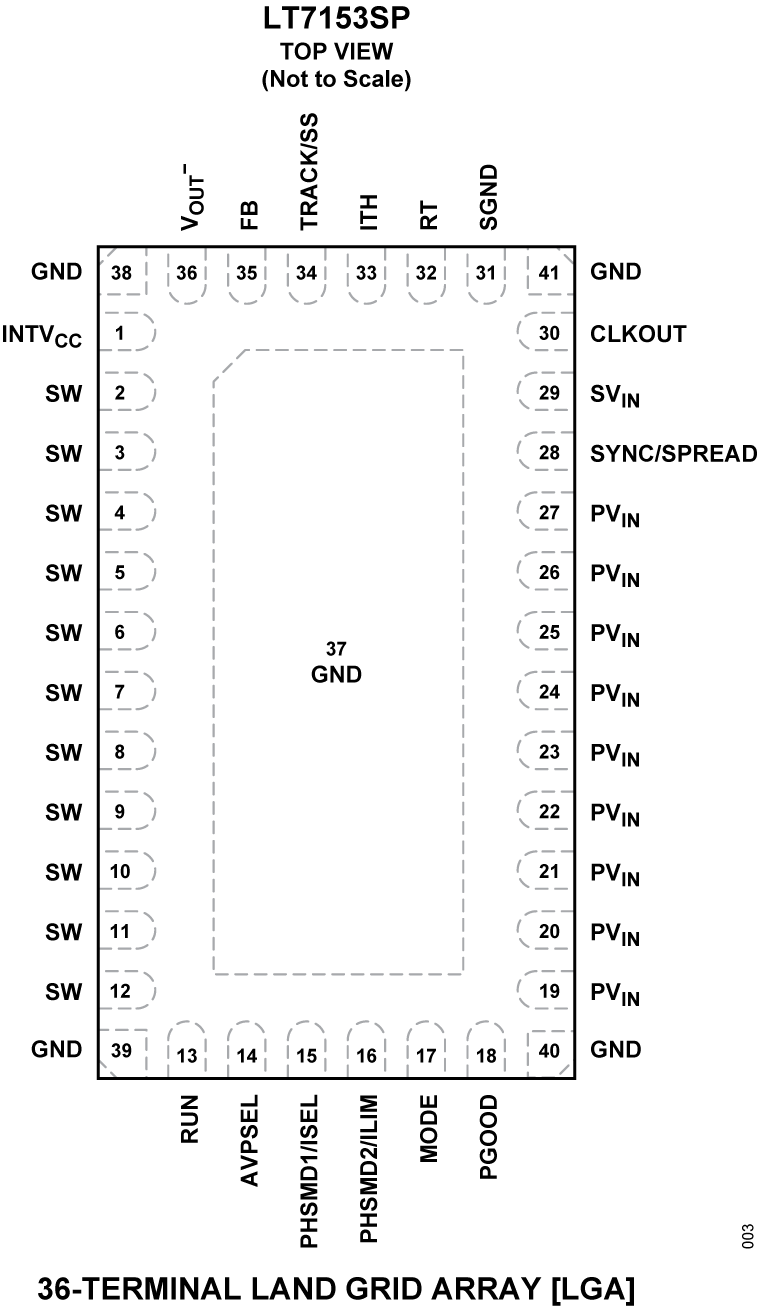

LT7153SP Typical Application LT7153SP Efficiency Graph LT7153SP Pin Configuration LT7153SP Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTpowerCAD

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LT7153SP
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-LT7153SP-AZ

5V、±25A高効率Silent Switcher®（サイレント・スイッチャ）2降圧レギュレータ

今すぐ購入 詳細を表示

製品詳細

デモ回路EVAL-LT7153SP-AZは、LT®7153SPを搭載した、スペクトラム拡散周波数変調付きの5V、±25A高効率同期整流式降圧第2世代Silent Switcher®（サイレント・スイッチャ）です。このデモ・ボードは、2.7V～5Vの入力で0.5Vの出力を提供するように設計されており、負荷に±25Aを供給することができます。LT7153SPは、コンパクトな超低放射、高効率、高速同期整流モノリシック降圧スイッチング・レギュレータです。内蔵のバイパス・コンデンサによってすべての高速電流ループが最適化され、レイアウトの影響を軽減することでEMI/EMC放射を最小化しやすくなっています。選択可能なスペクトラム拡散モードにより、EMI/EMC性能を更に改善できます。独自の固定周波数、オン時間制御、電流モード・アーキテクチャは、高周波数で動作し、高速過渡応答を必要とする高降圧比アプリケーションに最適です。

詳しくはユーザ・ガイドを参照してください。
EVAL-LT7153SP-AZ
5V、±25A高効率Silent Switcher®（サイレント・スイッチャ）2降圧レギュレータ

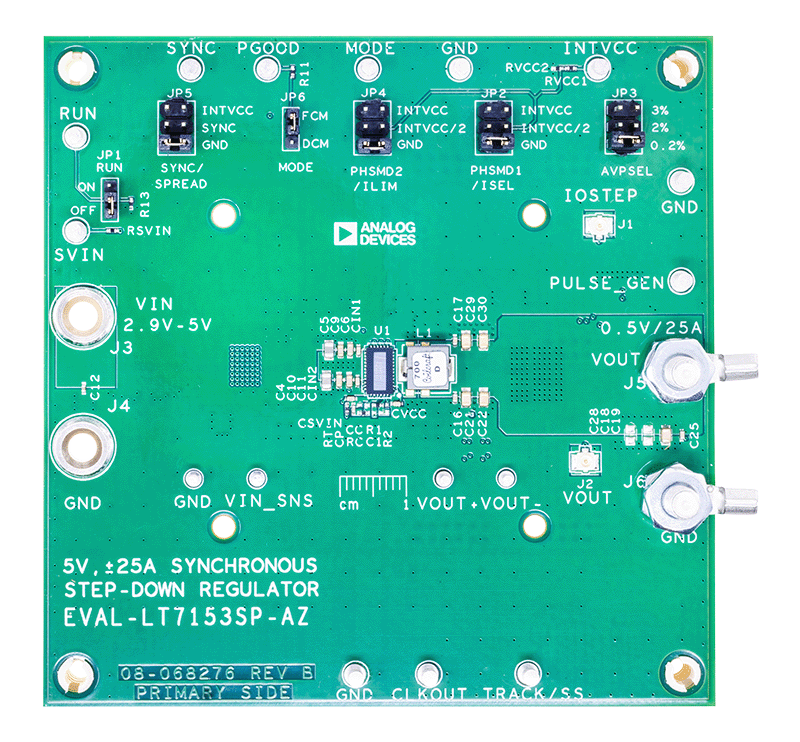

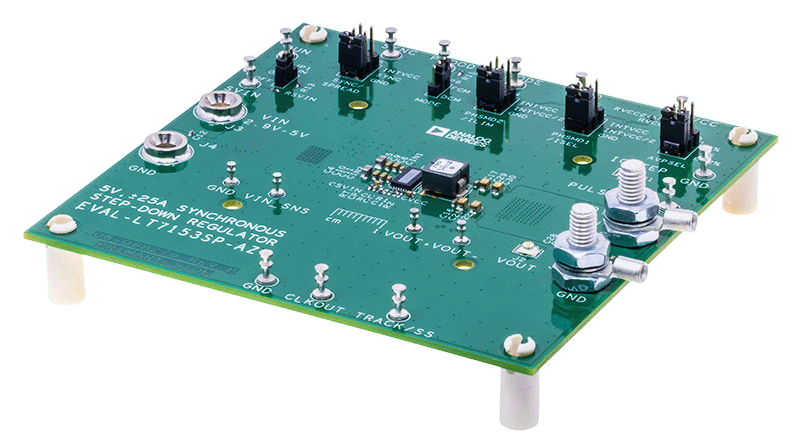

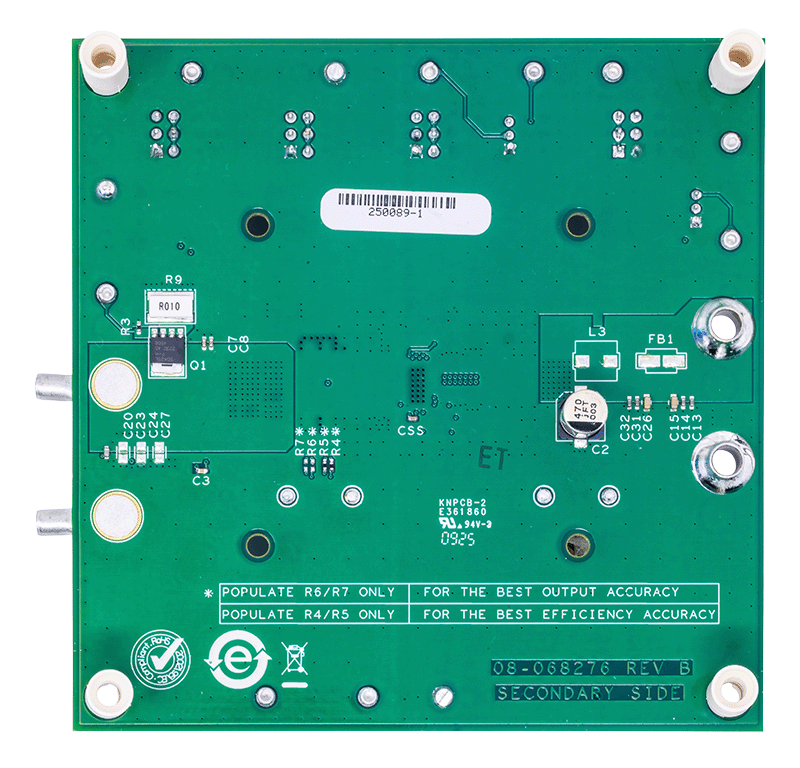

EVAL-LT7153SP Board Photo Angle View EVAL-LT7153SP Board Photo Top View EVAL-LT7153SP Board Photo Bottom View
