LT5514

製造中

デジタル利得制御付き、 超低歪みIFアンプ/ADCドライバ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 100MHzでの出力IP3：47dBm
  • 最大出力パワー：21dBm
  • 帯域幅：LF～850MHz
  • 伝播遅延：0.8ns
  • 最大利得：33dB
  • ノイズ・フィギュア：7.3dB（最大利得）
  • 利得制御範囲：22.5dB
  • 利得制御ステップ：1.5dB
  • 利得制御セトリングタイム：500ns
  • 出力ノイズ・フロア：-134dBm/Hz（最大利得）
  • 逆絶縁：-80dB
  • 単一電源：4.75V～5.25V
  • 低消費電力モード
  • シャットダウン・モード
  • イネーブル/ディスエーブル時間：1μs
  • 差動I/Oインターフェイス

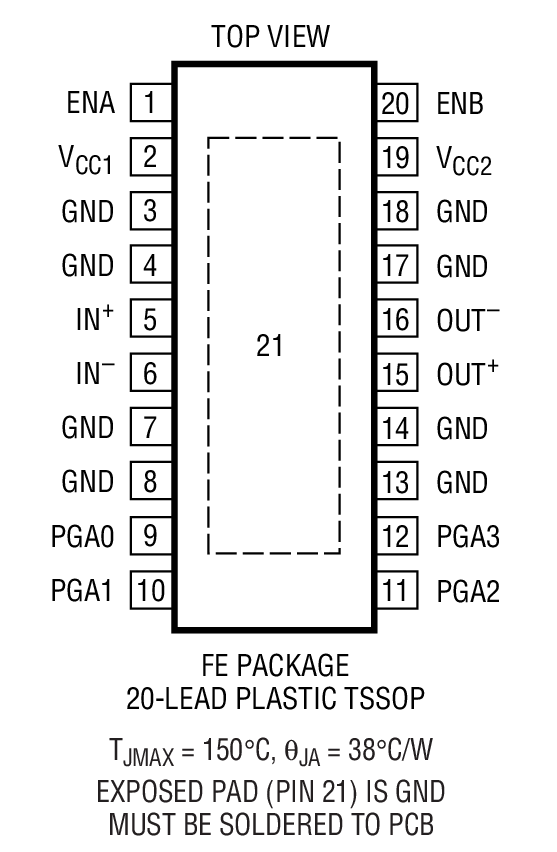

  • 20ピンTSSOPパッケージ

LT5514は、低周波数（LF）～850MHzの帯域幅をもつプログラマブル・ゲインアンプ（PGA）です。このデバイスはデジタル制御の可変減衰器とその後に続く高直線性アンプで構成されています。この高直線性アンプは、個別の専用イネーブル・ピンと並列に配線された2個の同一のトランスコンダクタンス・アンプで構成されています。両方のアンプがイネーブルされている場合（標準モード）、LT5514のOIP3は、100MHzで＋47dBmです。1 個のアンプがイネーブルされている場合、消費電力を低減することができます（低消費電力モード）。4つのパラレル・デジタル入力によって、1.5dBのステップ分解能で22.5dBの範囲にわたり利得を制御します。内蔵の電源レギュレータ/フィルタは、外部ノイズ源からアンプの信号パスを絶縁するのに役立ちます。

LT5514のオープンループ・アーキテクチャにより、実際のあらゆる負荷条件において、容量性負荷ドライブ時のピーキングのないAC応答や優れた逆絶縁などの安定動作が可能です。

LT5514は広帯域で動作可能で、出力差動RC時定数によって帯域幅を設定します。また、このデバイスは適切な出力フィルタを付加することにより、狭帯域ドライバとしても使用可能です。

アプリケーション

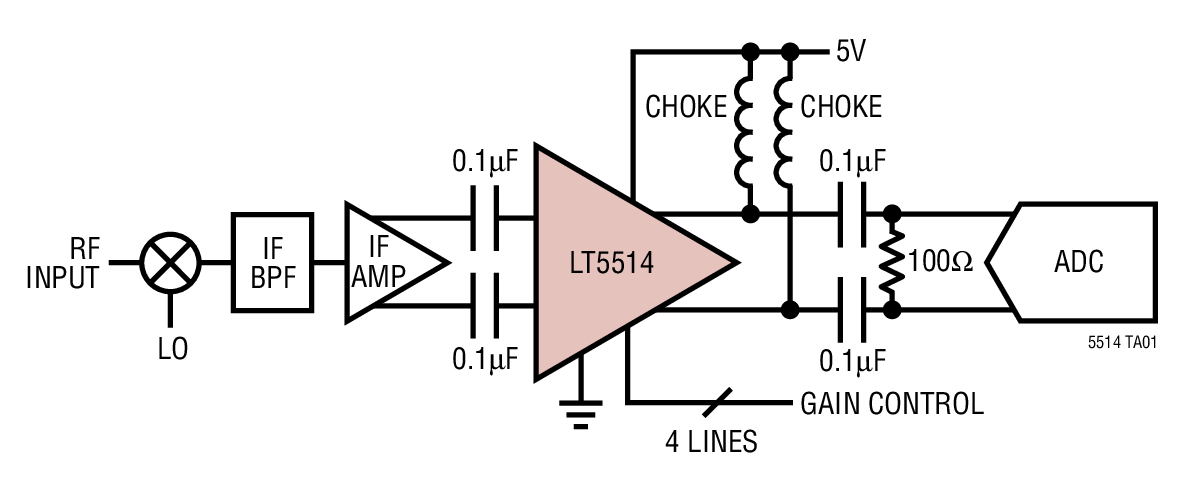

  • 高直線性ADCドライバ
  • IFサンプリング・レシーバ
  • VGA IFパワーアンプ
  • 50Ωドライバ
  • 計測アプリケーション
LT5514
デジタル利得制御付き、 超低歪みIFアンプ/ADCドライバ

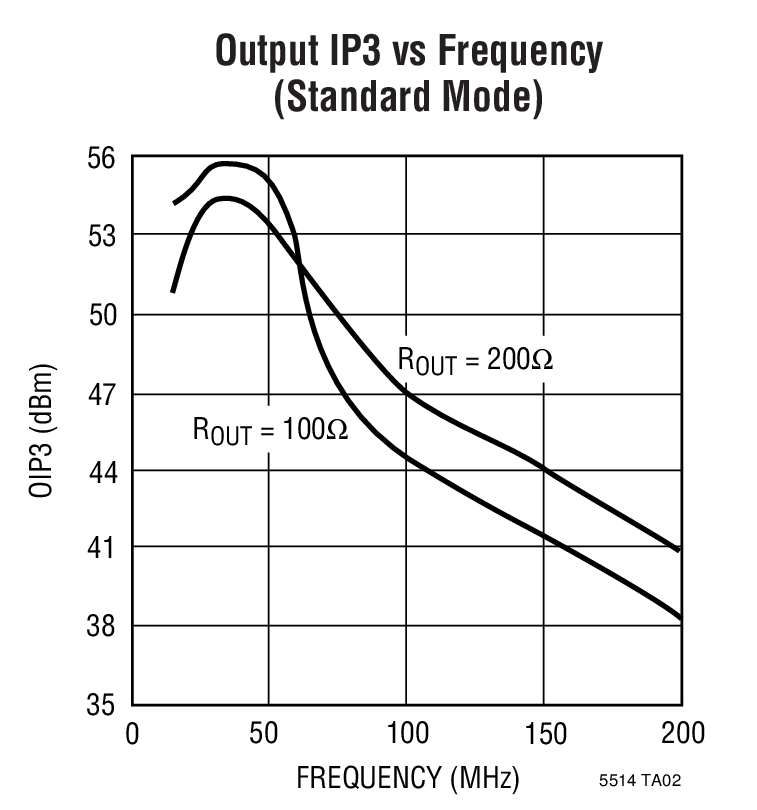

Output IP3 vs Frequency (Standard Mode) Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

アプリケーション・ノート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
フェーズ・ロック・ループ（PLL）シンセサイザ 1
LTC6946
最終販売 ノイズとスプリアスを極めて低く抑えたVCO内蔵の0.37GHz～5.7GHz整数分周方式シンセサイザ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC550A

LT5514EFE | High Linearity Variable Gain IF Amp/ADC Driver

今すぐ購入 詳細を表示

製品詳細

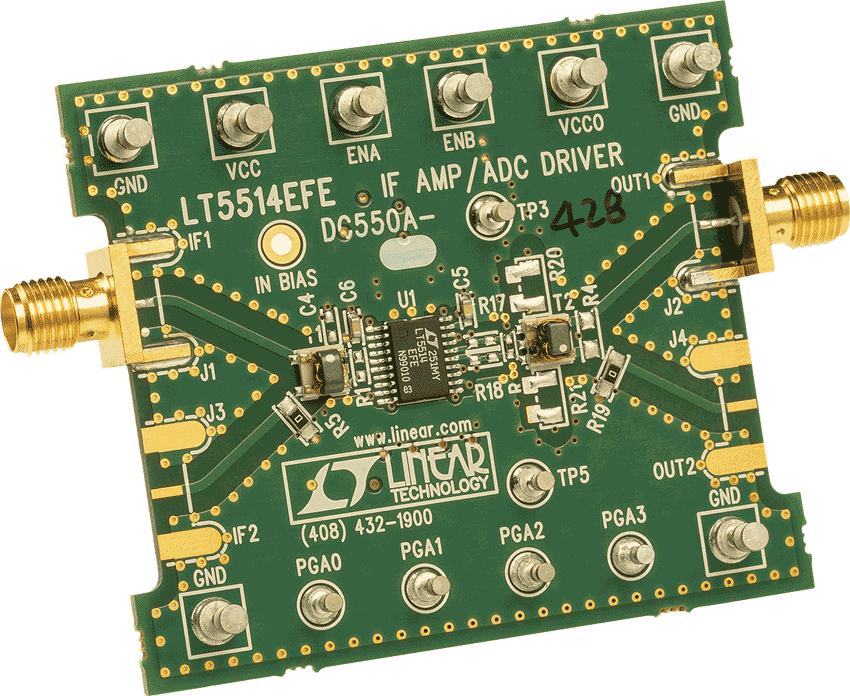

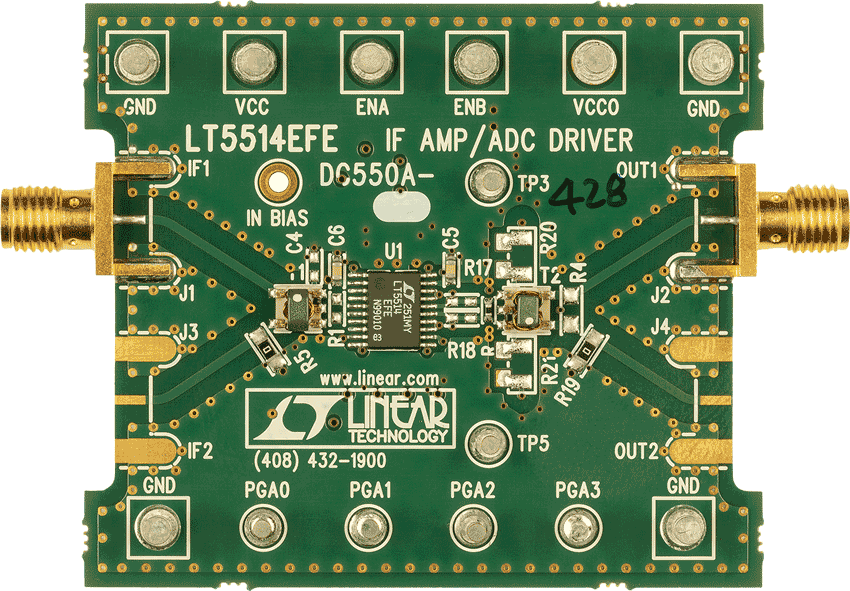

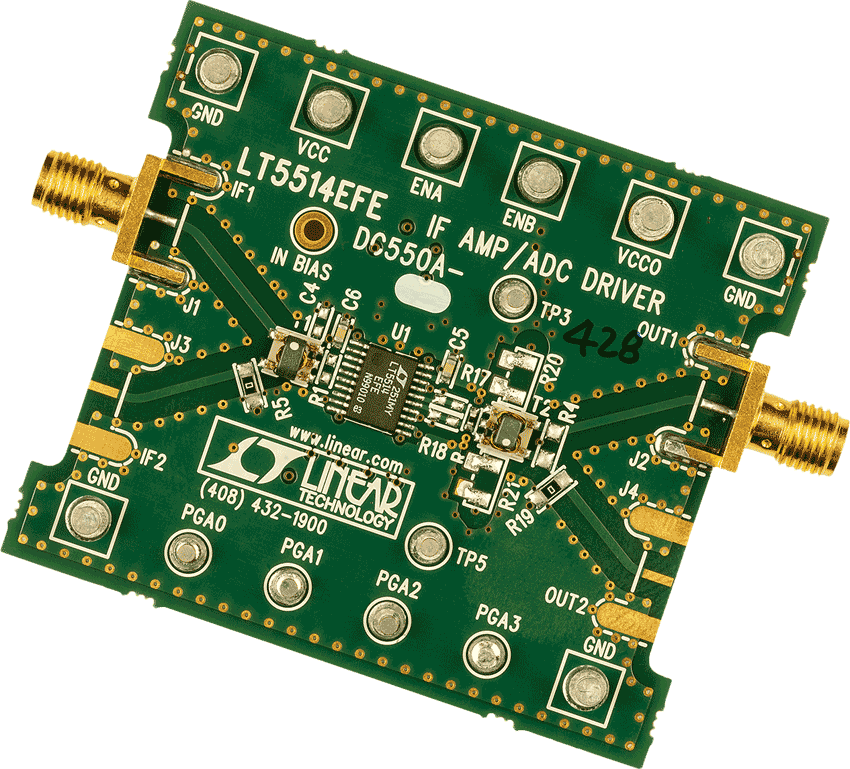

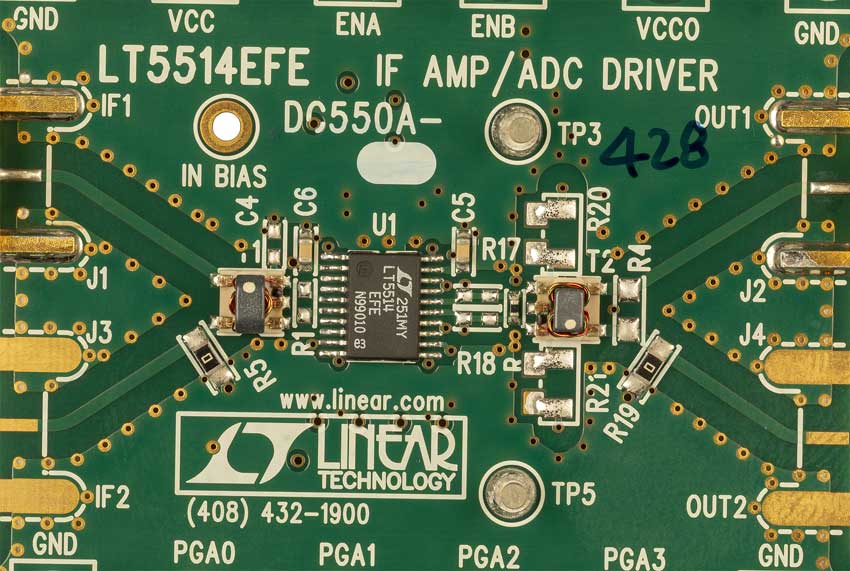

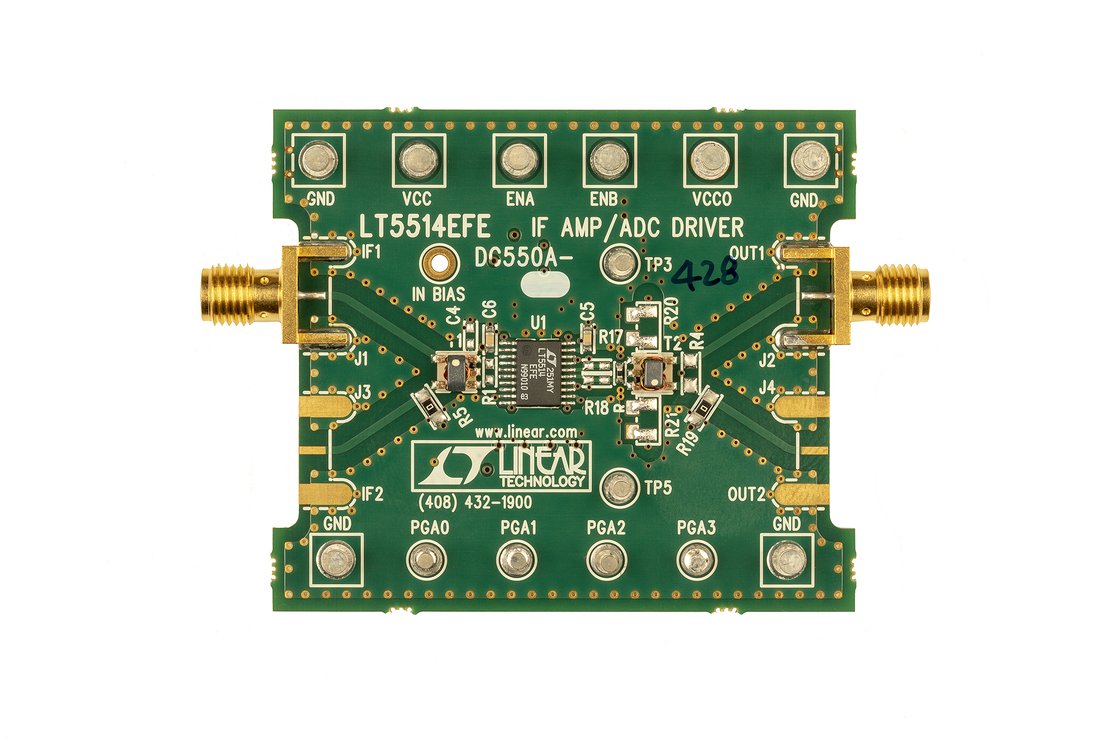

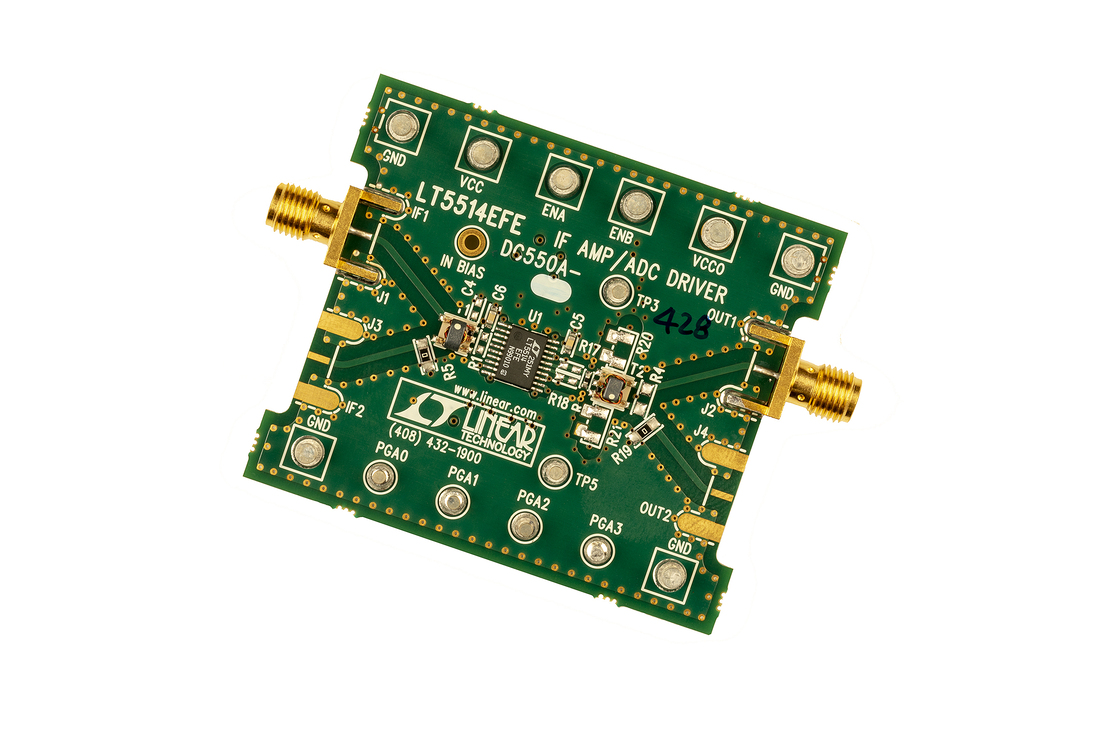

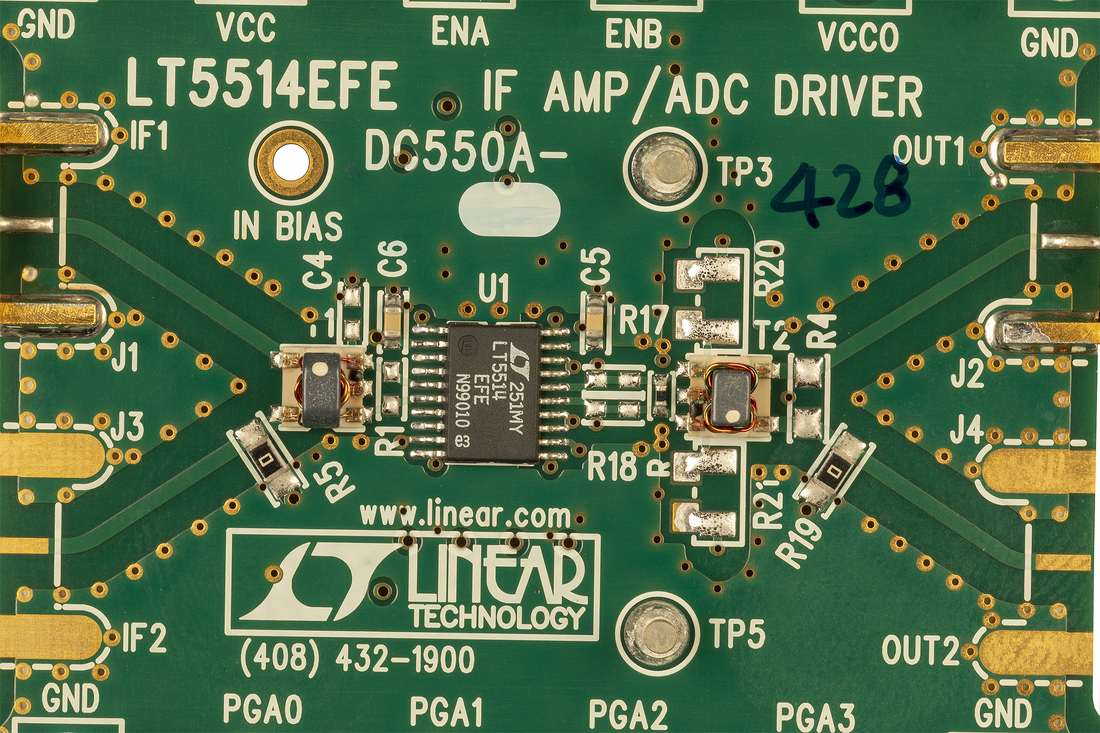

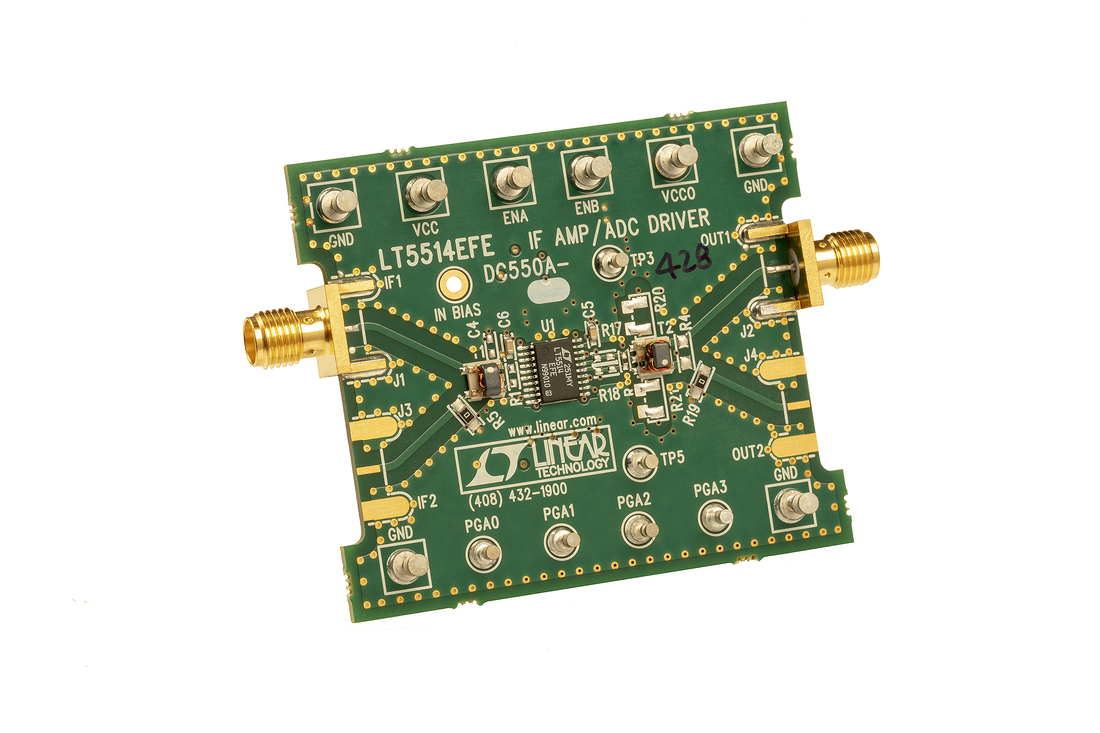

DC550A: Demo Board for LT5514 Ultralow Distortion IF Amplifier/ADC Driver with Digitally Controlled Gain.
DC550A
LT5514EFE | High Linearity Variable Gain IF Amp/ADC Driver

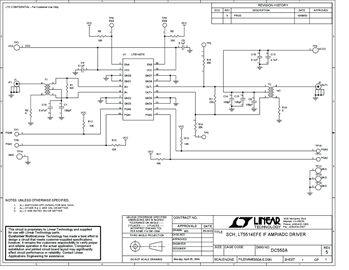

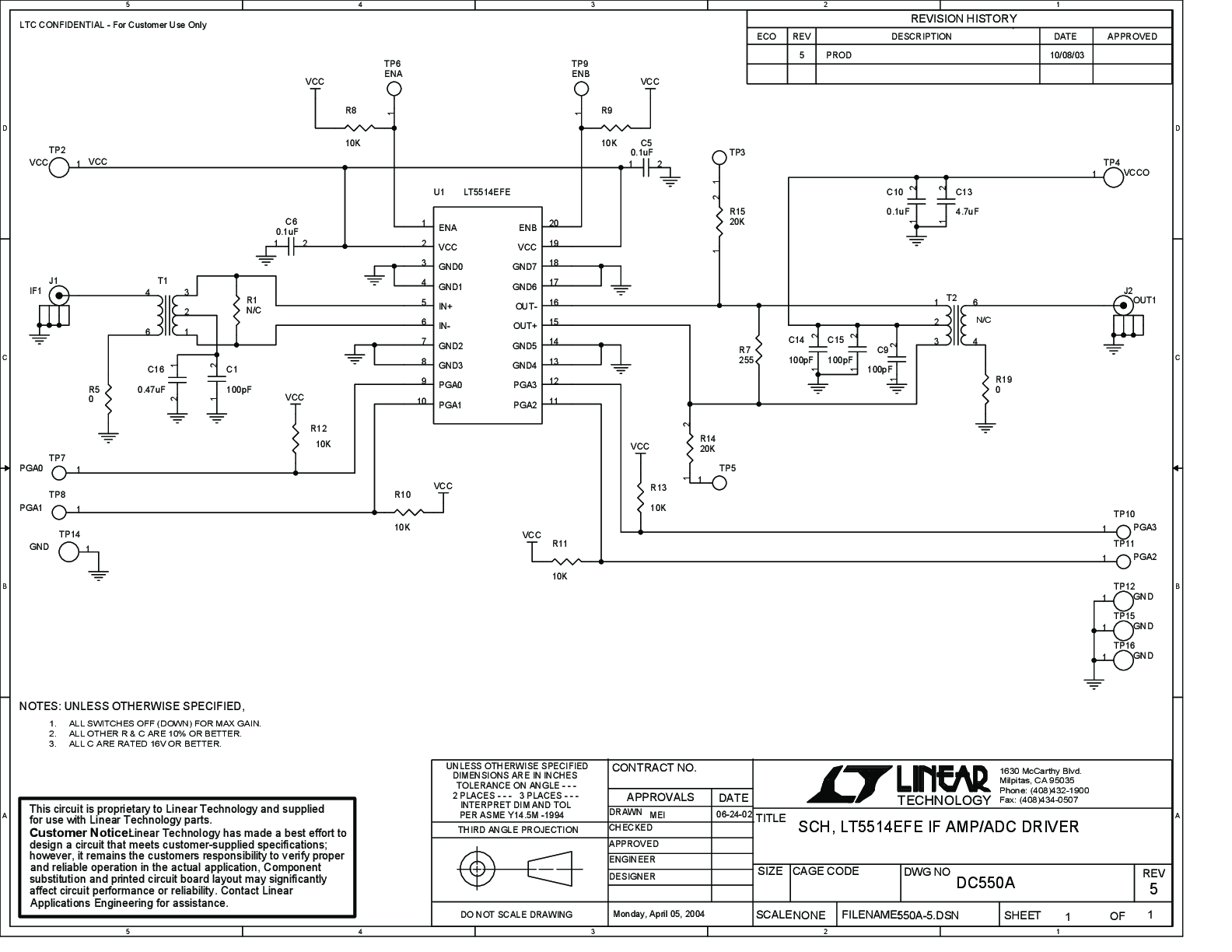

DC550A Demo Board DC550A Demo Board DC550A Demo Board DC550A Demo Board DC550A - Schematic
