製品概要

機能と利点

  • 正電源および負電源用ホットスワップコントローラ
  • 電源トラッキング・モード
  • ±2.7V~±16.5V動作
  • フォールドバック付きアナログ電流制限
  • 電源の入ったバックプレーンにボードを安全に挿入・引抜き可能
  • オープンコレクタ・パワーグッド・コンパレータ
  • 電流フォールト後の自動リトライまたはラッチオフ
  • デュアル低電圧ロックアウト・コンパレータ入力
  • 電流フォールト表示

製品概要

LT4220は、電源の入ったバックプレーンに対し、ボードの安全な挿入/引抜きを可能にする16ピン・デュアル電圧ホットスワップ・コントローラです。このデバイスは2.7V~16.5V電源と-2.7V~-16.5V電源のあらゆる組み合わせで動作します。2個の外付けNチャネル・パス・トランジスタを使用して、ボード電源電圧をプログラム可能な速度で上昇させることができます。また、トラッキング・モードを選択可能なので、正電源電圧と負電源電圧をともに上昇させるためデュアル電源トラッキング制御が可能です。

LT4220はフォールドバック電流制限機能を搭載し、プログラム可能な期間を過ぎてもどちらかの電源が電流制限状態にあると、両方のゲートをラッチオフします。このデバイスは、同じタイマで設定される遅延後に自動的に再起動するように設定できます。

パワーグッド信号は、2つのFBコンパレータによってモニタされる出力電圧が許容値内にあり、ゲート・ドライブ信号がフル電圧であることを知らせます。

LT4220は16ピン細型SSOPパッケージで供給されます。


アプリケーション

  • 活線挿抜
  • RAIDシステム
  • -5.2V ECL電源
  • 産業用制御
  • 両電源システム

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

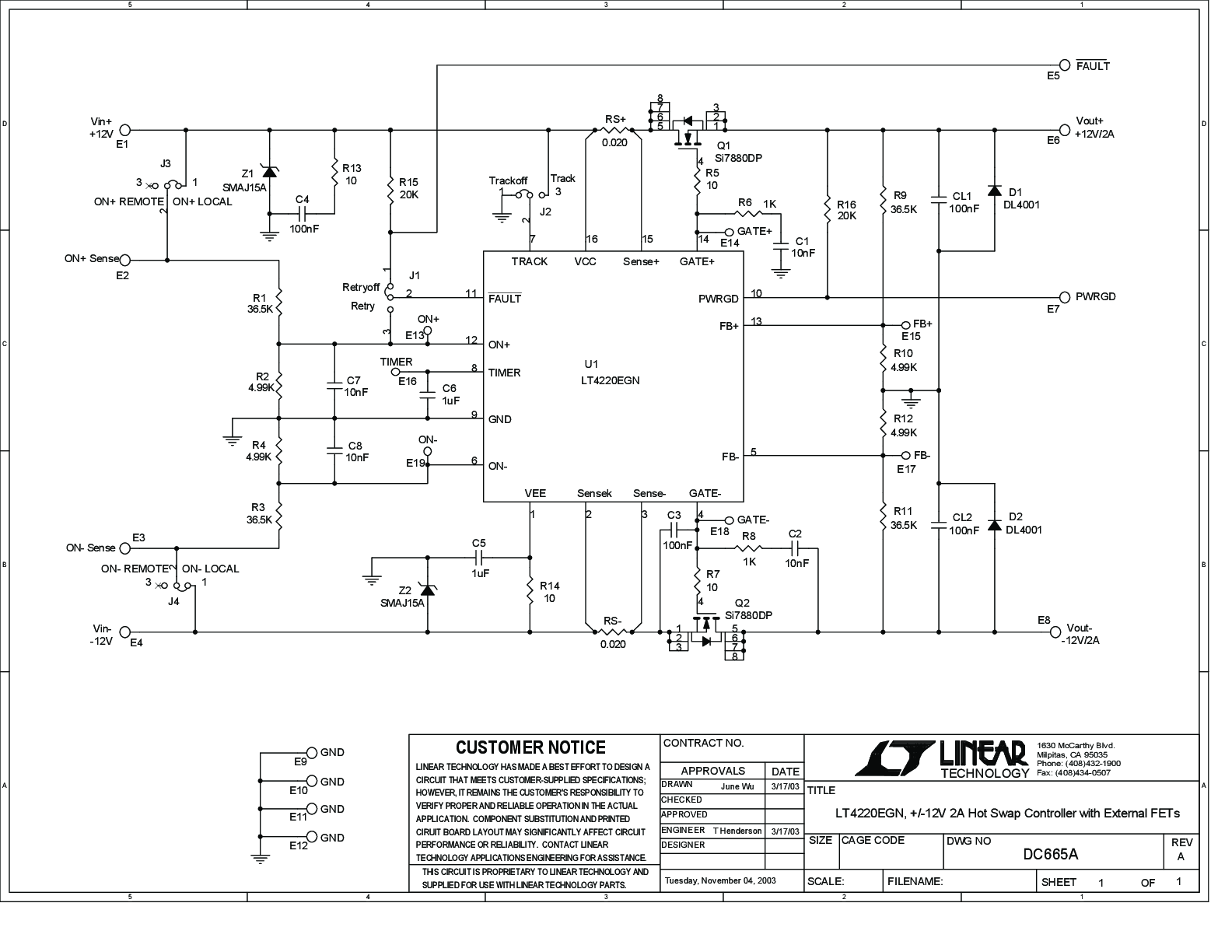

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LT4220
