LT4180

仮想リモート・センス・ コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

5 24, 2013 ellipse 日本語

LT4180: 仮想リモート・センス・ コントローラ データシート

データシートご利用上の注意
PDFファイルを開く external-link 913.00K
Documentation すべてのドキュメントを表示
LTspice LT4180/LT3693 Demo Circuit - Virtual Remote Sense Controller with Step-Down Switching Regulator (8-36V to 5V @ 2A) Download 6.00KB LTspice LT4180 - Power Monitor, Control, and Protection, eval-adum540x - Digital Isolation Technology Download 3.97 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$3.54
特長
  • リモートセンス・ワイヤなしで高抵抗配電ケーブルでの高精度ロード・レギュレーションを実現
  • 絶縁型および非絶縁型電源に対応可能
  • ±1%精度の内部電圧リファレンス
  • 5mAのシンク電流能力
  • ソフト補正により、ターンオン時の過渡電圧を低減
  • 低電圧および過電圧保護
  • ピンで設定可能なディザー周波数
  • オプションのスペクトル拡散ディザー
  • 広い入力電圧範囲：3.1V～50V
  • 24ピンSSOPパッケージ
製品概要
show more Icon

LT4180は、長い高抵抗ケーブルで高精度ロード・レギュレーションを実現するという課題を、1対のリモートセンス・ワイヤを追加せずに解決します。このVirtual Remote Sense™（仮想リモートセンス）デバイスは、ライン・インピーダンスを継続的に測定して、帰還ループを介して電源の出力電圧を補正することにより、電流の変化に関係なく、負荷のところで安定した電圧を維持することができます。

LT4180は、5mAのオプトアイソレータ・シンク能力、低電圧/過電圧ロックアウト、ソフトスタート、±1%精度の内部電圧リファレンスなどを備えたフル機能コントローラです。Virtual RemoteSense機能には、ユーザーが設定可能なディザー周波数やオプションのスペクトル拡散ディザーなどが含まれています。

LT4180は、DC/DCコンバータや調整可能なリニア・レギュレータなど、あらゆるトポロジーやタイプの絶縁型電源または非絶縁型電源と連携して動作します。

LT4180は24ピンSSOPパッケージで供給されます。


アプリケーション

  • 12Vの高輝度ランプ
  • 28Vの産業用システム
  • 高電力(>40ワット) CAT5 ケーブル・システム
  • ノートブックPCのバッテリ充電の配線電圧降下キャンセレーション
  • AC およびDCアダプタ
  • 物理検層などの遠隔計測
  • 監視装置
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LT4180/LT3693 Demo Circuit - Virtual Remote Sense Controller with Step-Down Switching Regulator (8-36V to 5V @ 2A) Download 6.00KB LTspice LT4180 - Power Monitor, Control, and Protection, eval-adum540x - Digital Isolation Technology Download 3.97 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$3.54
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT4180

資料

7
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • 技術記事
  • データシート
  • ユーザ・ガイド
  • アプリケーション・ノート
  • デザイン・ノート
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 04/03/2013
English

LT4180: Virtual Remote Sense Controller Data Sheet

PDFファイルを開く

redirect
349.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 05/24/2013
日本語

LT4180: 仮想リモート・センス・ コントローラ データシート

PDFファイルを開く

redirect
913.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/23/2018
English
R554 Reliability Data redirect icon

15.28 K

download

PDFをダウンロード

技術記事

1

PDF Vector

PDF

更新 05/17/2010
English
Controller IC Eliminates Remote Sense Lines for Long Cable Runs redirect icon

333.00K

download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 08/09/2011
English
DC1504A - Demo Manual redirect icon

173.00K

download

PDFをダウンロード

アプリケーション・ノート

1

PDF Vector

PDF

更新 12/04/2012
English
AN126 - 2-Wire Virtual Remote Sensing for Voltage Regulators - Clairvoyance Marries Remote Sensing redirect icon

1.00M

download

PDFをダウンロード

デザイン・ノート

1

PDF Vector

HTML

更新 07/05/2022
English
Design Note 1029: Tighten Supply Regulation for 2A USB Devices by Dynamically Compensating for Voltage Drops in Wiring and Connectors redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

技術資料 7
show more Icon

データシート 2

LT4180: Virtual Remote Sense Controller Data Sheet
LT4180: 仮想リモート・センス・ コントローラ データシート

信頼性データ 1

R554 Reliability Data

ユーザ・ガイド 1

DC1504A - Demo Manual

アプリケーション・ノート 1

AN126 - 2-Wire Virtual Remote Sensing for Voltage Regulators - Clairvoyance Marries Remote Sensing

デザイン・ノート 1

Design Note 1029: Tighten Supply Regulation for 2A USB Devices by Dynamically Compensating for Voltage Drops in Wiring and Connectors

技術記事 1

Controller IC Eliminates Remote Sense Lines for Long Cable Runs

プレス・リリース 1

LT4180 - リモートセンス・ワイヤを不要にするVirtual Remote Sense コントローラ

ソリューション・カタログ 1

Virtual Remote Sense Sensing Without the Wires

ビデオ

1

Thumbnail Image

ビデオ

2017-09-18

Virtual Remote Sense

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT4180EGN#PBF 24-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4180EGN#TRPBF 24-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4180IGN#PBF 24-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4180IGN#TRPBF 24-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4180MPGN#PBF 24-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4180MPGN#TRPBF 24-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LT4180EGN#PBF

製造中

LT4180EGN#TRPBF

製造中

LT4180IGN#PBF

製造中

LT4180IGN#TRPBF

製造中

LT4180MPGN#PBF

製造中

LT4180MPGN#TRPBF

製造中

pdf

PCN22_0177_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LT4180EGN#PBF

製造中

LT4180EGN#TRPBF

製造中

LT4180IGN#PBF

製造中

LT4180IGN#TRPBF

製造中

LT4180MPGN#PBF

製造中

LT4180MPGN#TRPBF

製造中

pdf

PCN22_0177_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

ケーブル・ドロップ補償1
LT6110
popup image
Cart

新規設計に推奨

ケーブル/ワイヤ電圧降下補償器

サージ・ストッパ、過電圧および過電流保護1
LT4363
popup image
Cart

新規設計に推奨

電流制限付き高電圧サージ・ストッパー

評価用キット

評価用キット 1

評価用キット1

evaluation kit item images

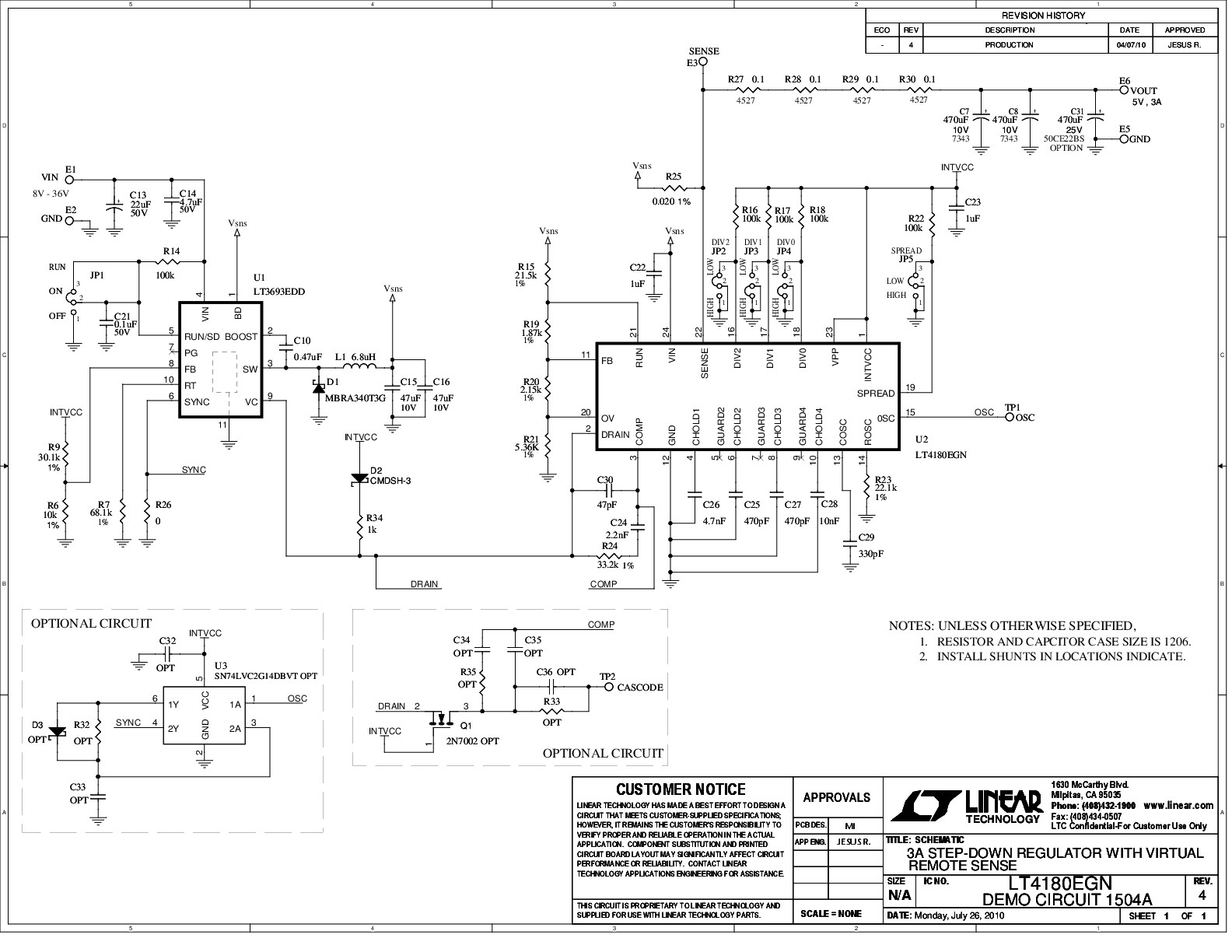

DC1504A
