製品概要

機能と利点

  • 広い入力範囲:
    • 3.6V~33V動作
    • 62Vまでの過渡電圧に対してデバイスを保護する過電圧ロックアウト
  • 出力電流:最大3.5A
  • 低リップル(<15mVP-P)のBurst Mode®動作:
    12VINから3.3VOUTへの変換時にIQが75μA
  • 調整可能なスイッチング周波数:200kHz~2.4MHz
  • 低いシャットダウン電流:IQ < 1μA
  • 昇圧ダイオード内蔵
  • 250kHz~2MHzの範囲で同期可能
  • パワーグッド・フラグ
  • 飽和スイッチ設計:95mΩのオン抵抗
  • 出力電圧:0.79V~30V
  • 熱保護
  • ソフトスタート機能

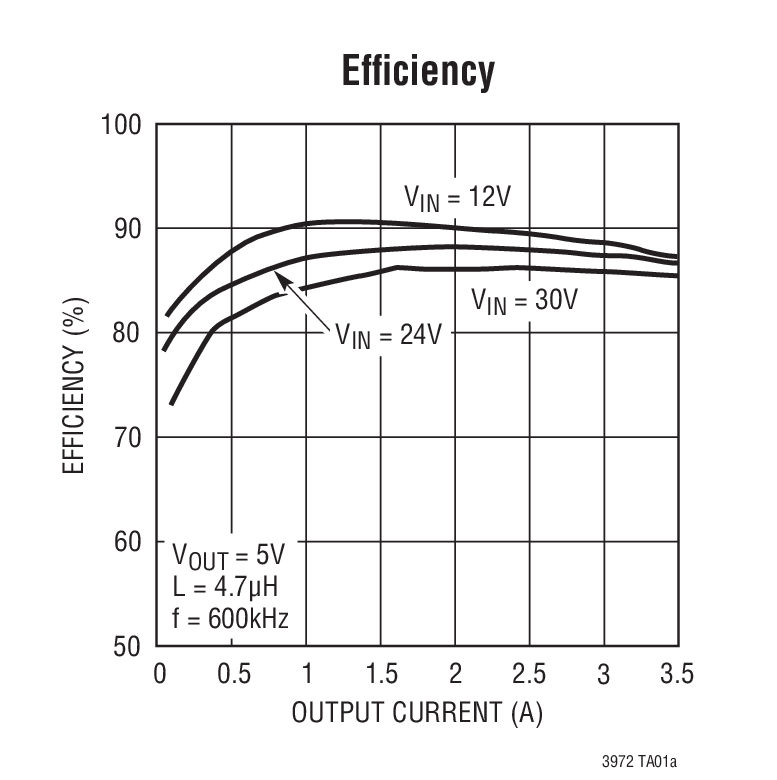

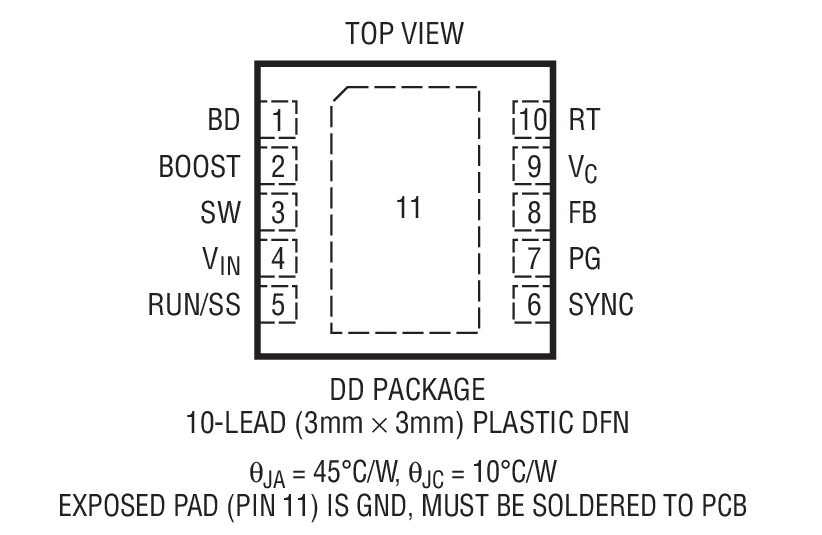

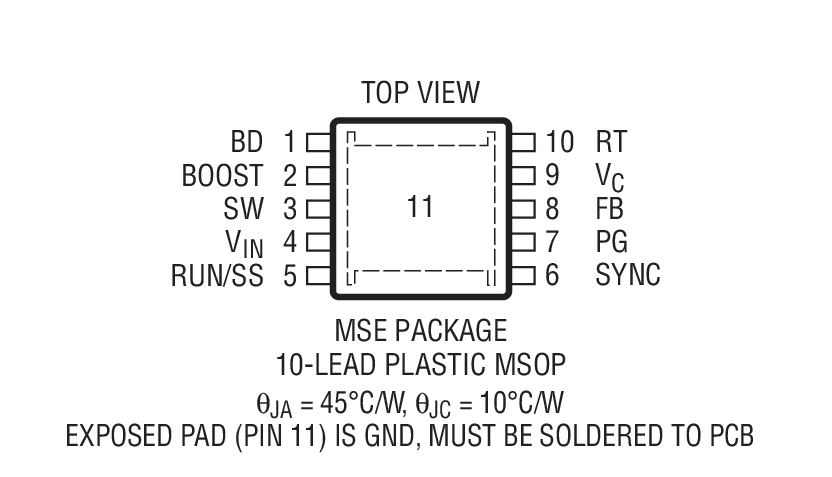

  • 熱特性が改善された小型10ピンMSOPおよび(3mm×3mm)DFNパッケージ

製品概要

LT3972は、33V(最大62V)までの入力電圧を使用可能な可変周波数(200kHz~2.4MHz)モノリシック降圧スイッチング・レギュレータです。高効率の95mΩスイッチに加え、昇圧ショットキー・ダイオード、必要な発振器、制御回路、ロジック回路を1個のチップに搭載しています。電流モード方式を採用することにより、高速過渡応答を実現し、優れたループ安定性が得られます。低リップルのBurst Mode動作により、標準アプリケーションにおいて出力リップルを15mV以下に保ちながら、低出力電流で高効率を維持します。また、VOUTが3Vを超える場合に出力からバイアス電流を流すことにより、低出力電流時の効率をさらに向上させることができます。シャットダウンによって消費電流を1μA以下まで低減するとともに、RUN/SSピンの抵抗とコンデンサによって出力電圧ランプを制御します(ソフトスタート)。パワーグッド・フラグは、VOUTが設定された出力電圧の91%に達していることを知らせます。LT3972は露出パッド付きの10ピンMSOPおよび3mm×3mm DFNパッケージで供給されるので、熱抵抗を低く抑えることができます。


アプリケーション

  • 車載バッテリの安定化
  • 分配電源の安定化
  • 産業用電源
  • ACアダプタ・トランスの安定化

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

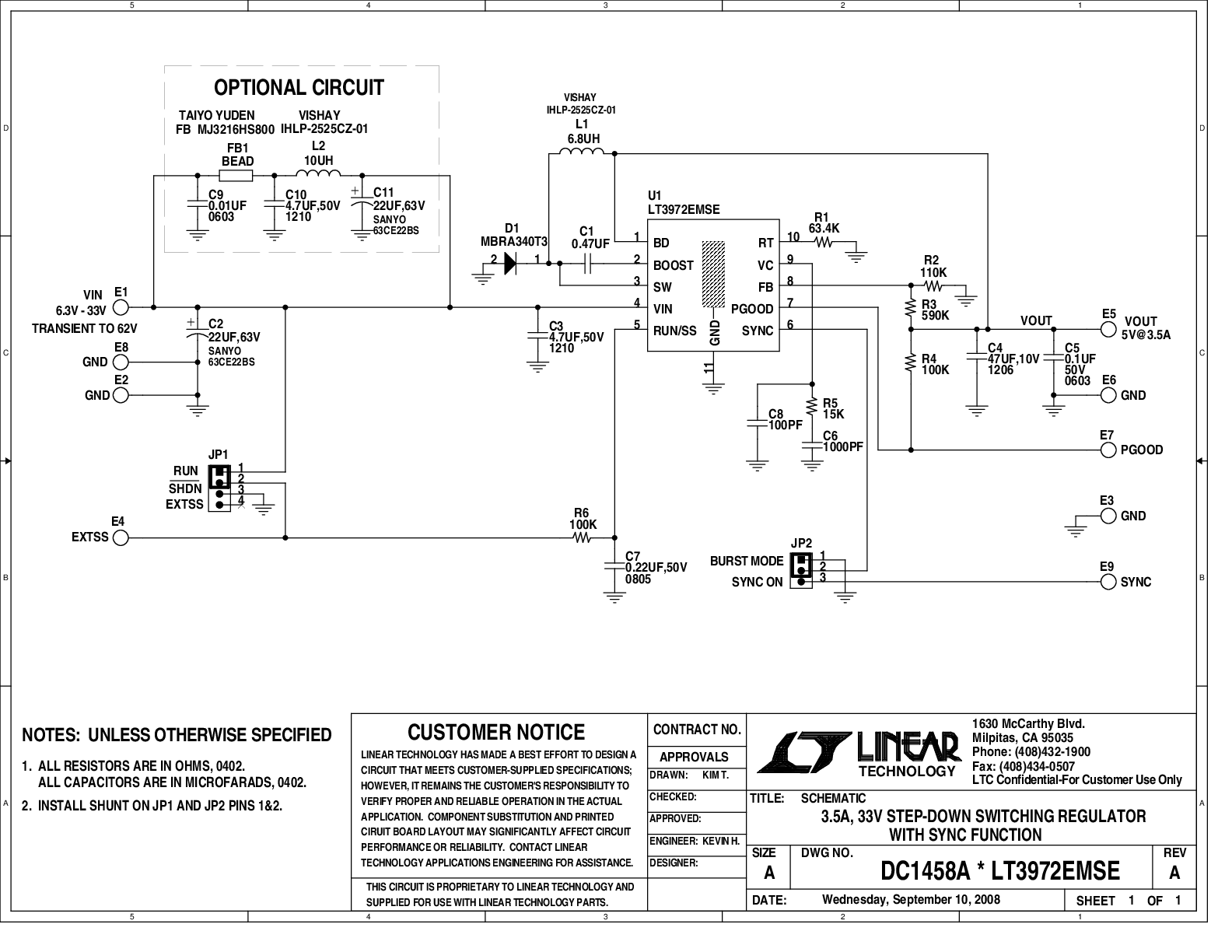

評価キット (1)
