LT3954

PWM信号発生器内蔵の40V入力LEDコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.31
特長
  • LED向けの3000:1のTrue Color PWM調光
  • 広い入力電圧範囲:4.5V~40V
  • レール・トゥ・レールの電流検出範囲:0V~40V
  • 40V/5Aのスイッチを内蔵
  • プログラム可能なPWM調光信号発生器
  • 定電流(±3%)および定電圧(±2%)レギュレーション
  • 高精度アナログ調光
  • 昇圧、SEPIC、CUK、降圧、昇降圧の各モード、またはフライバック構成でLEDを駆動
  • 出力短絡が保護された昇圧コンバータ
  • 開放LED保護および通知機能
  • 調整可能なスイッチング周波数:100kHz~1MHz
  • ヒステリシスを備えたプログラム可能な入力低電圧ロックアウト
  • バッテリ・チャージャ向けのC/10表示機能
  • 低シャットダウン電流:<1μA
  • 熱特性の改善された5mm™ × 6mmのQFNパッケージ
製品概要
show more Icon

LT3954は、定電流源および定電圧レギュレータとして動作する目的で設計されたDC/DCコンバータです。このデバイスの特長は、定格が40V/5Aの低電位側NチャネルMOSFETを内蔵していることです。LT3954は大電流LEDの駆動に最適ですが、バッテリやスーパーキャパシタを充電するのにも適しています。固定周波数の電流モード・アーキテクチャにより、広い範囲の電源電圧および出力電圧にわたって安定して動作します。電圧帰還ピンは、数種類のLED保護機能の入力の役目を果たします。また、電圧帰還ピンを使用すると、コンバータを定電圧源として動作させることもできます。周波数調整ピンを使用すると、周波数を100kHz~1MHzの範囲に設定して、効率、性能、または外付け部品サイズを最適化できます。

LT3954は、負荷の高電位側または低電位側で出力電流を検出します。内蔵のPWM信号発生器を設定することにより、固定周波数で自己発振させ、そのデューティ比を4%~96%の範囲で設定できます。外部信号で駆動する場合は、PWM入力によって最大3000:1のLED調光比を実現します。CTRL入力には付加的なアナログ調光機能があります。


アプリケーション

  • 大電力LED
  • 出力短絡が保護された昇圧コンバータ
  • バッテリおよびスーパーキャパシタの充電器
  • 電流を正確に制限する電圧レギュレータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.31

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3954EUHE#PBF
  • HTML
  • HTML
LT3954EUHE#TRPBF
  • HTML
  • HTML
LT3954IUHE#PBF
  • HTML
  • HTML
LT3954IUHE#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2079A

LT3954 Demo Board | Boost LED Driver with PWM Generator; 5V ≤ VIN ≤ 30V, VLED up to 32V @ 650mA

zoom

DC2079A

LT3954 Demo Board | Boost LED Driver with PWM Generator; 5V ≤ VIN ≤ 30V, VLED up to 32V @ 650mA

LT3954 Demo Board | Boost LED Driver with PWM Generator; 5V ≤ VIN ≤ 30V, VLED up to 32V @ 650mA

製品の詳細

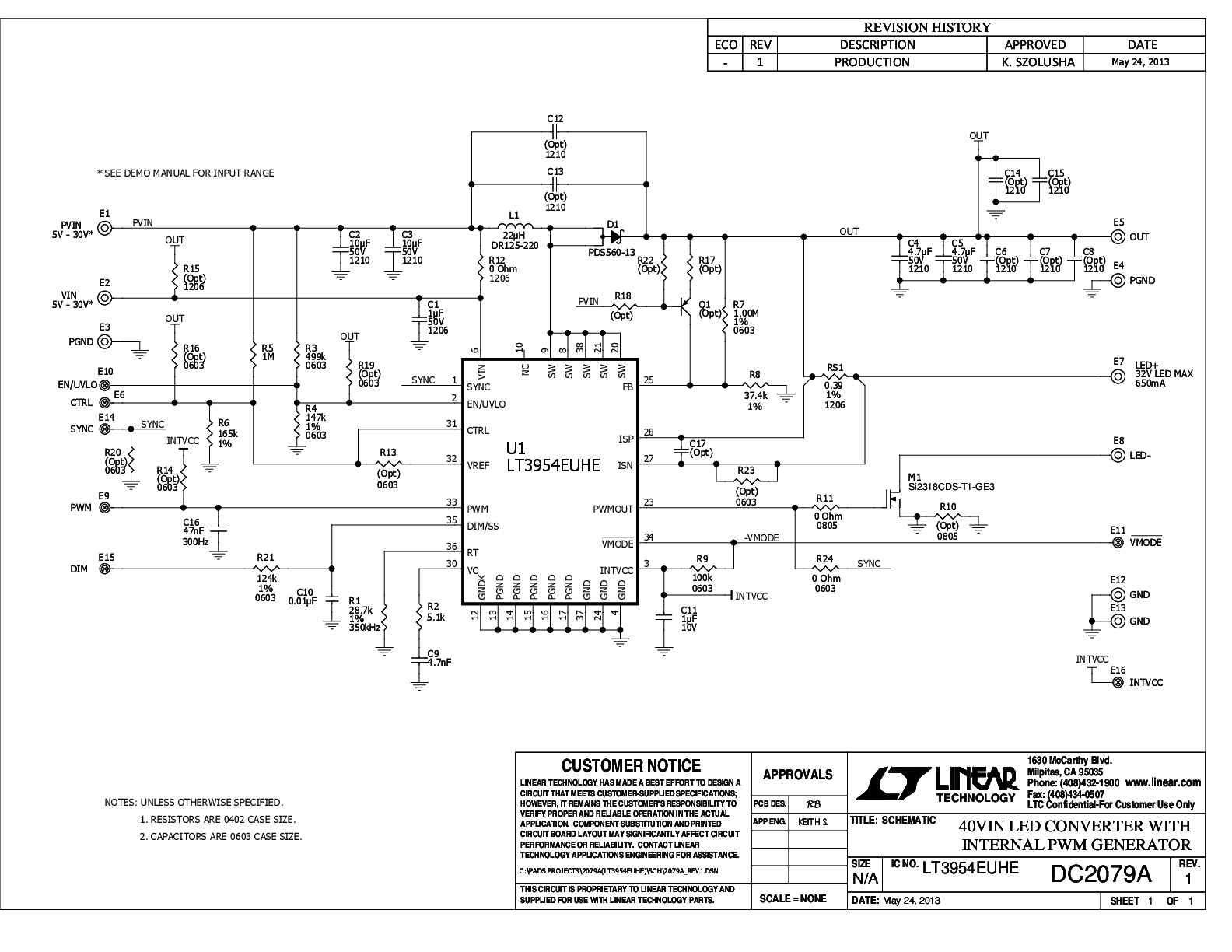

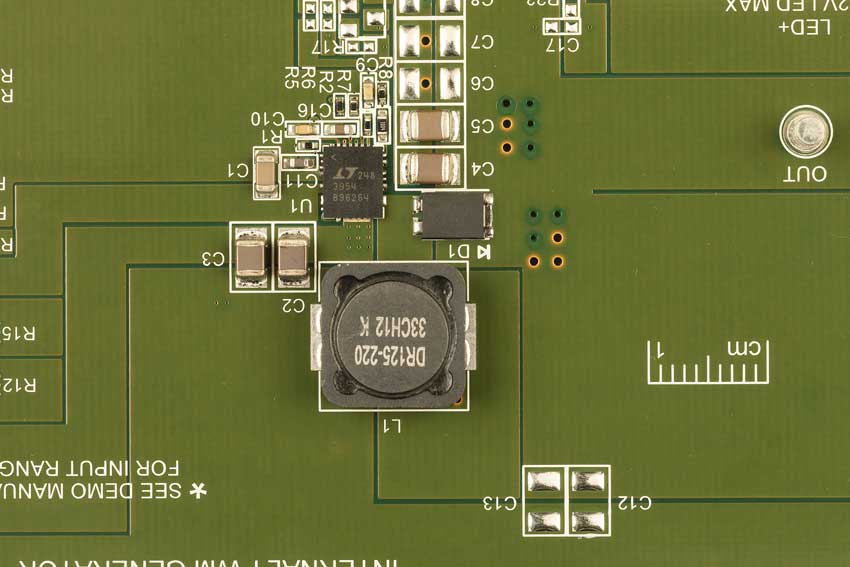

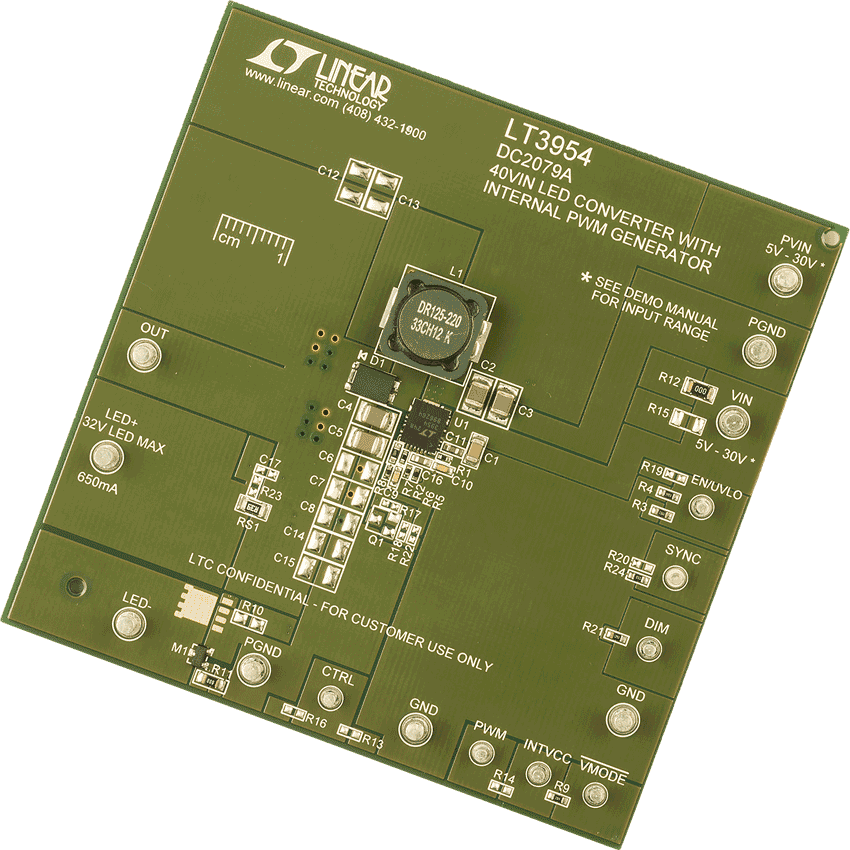

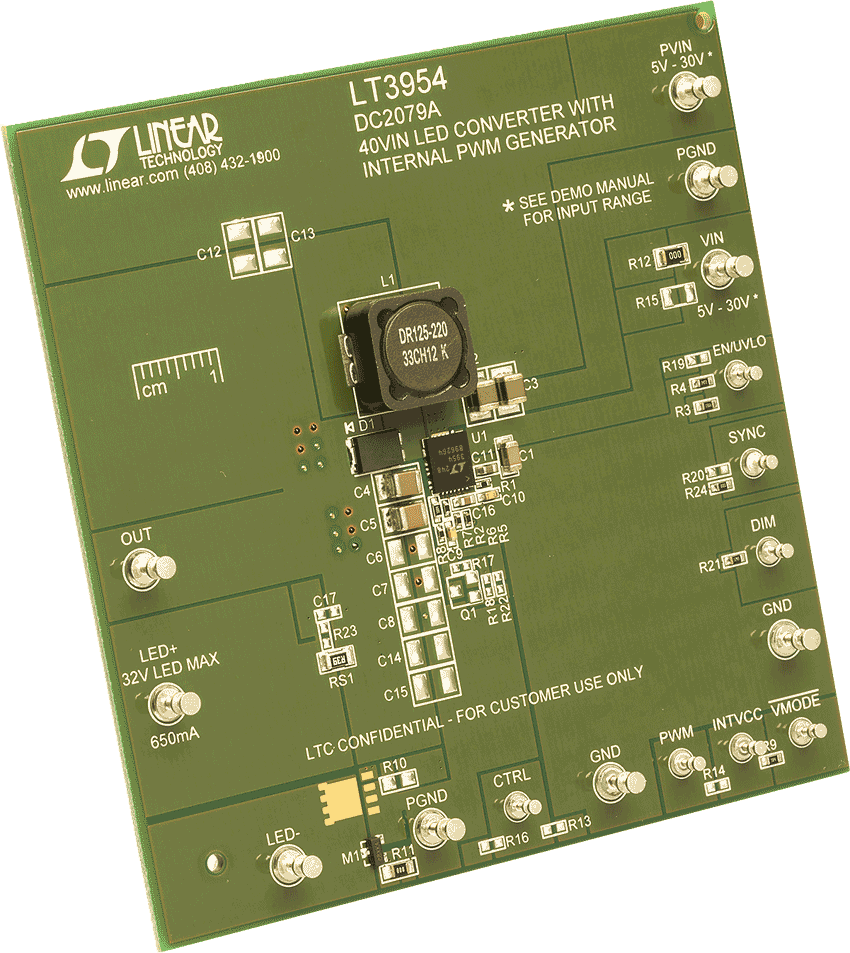

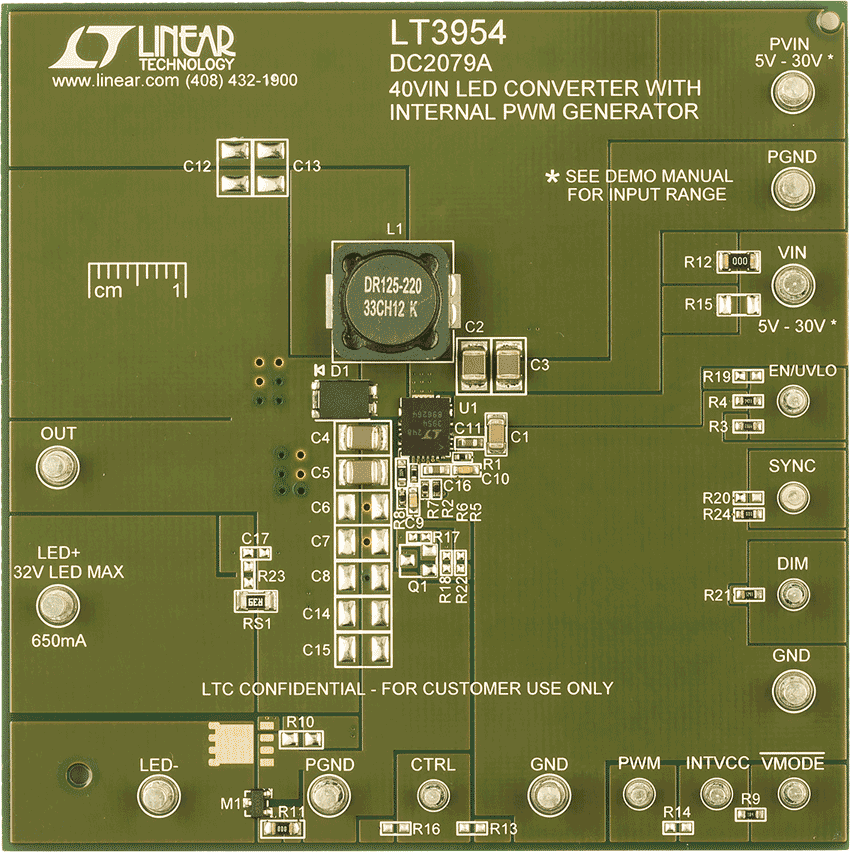

Demonstration circuit 2079A is a Boost LED driver featuring the LT3954. The LT3954 is a multitopology 40VIN/40VOUT LED driver with an internal device 40V, 5.4A power switch. It generates its own PWMOUT waveform from its internal PWM generator for accurate PWM dimming with up to 33:1 brightness ratio. The demo circuit accepts an input voltage from 5V to 30V and drives up to 32V of LEDs at 650mA (when PVIN is less than VLED). DC2079A features both PWM and analog dimming of the LED string. It has an OPENLED flag that indicates when the LED string has been removed.
