LT3845: 動作周波数を設定可能な高電圧同期整流式電流モード降圧コントローラ データシート (Rev. )12/20/2010PDF2M
類似製品
製品概要
機能と利点
- 高電圧動作：最大60V
- 最大600kHzまで同期可能
- 調整可能な固定周波数：100kHz～500kHz
- 出力電圧：最大36V
- 適応型の非オーバーラップ回路により、スイッチのシュートスルーを防止
- 不連続動作用の逆インダクタ電流禁止機能により、軽負荷時の効率が向上
- プログラム可能なソフトスタート
- 無負荷時の消費電流：120μA
- シャットダウン時の消費電流：10μA
- レギュレーション精度：1%
- 標準ゲートNチャネル・パワーMOSFET
- デューティサイクルの影響を受けない電流制限
- 逆過電流保護
- 熱特性が改善された16ピンTSSOPパッケージと16ピンPDIPパッケージ
製品概要
LT3845は、中電力から高電力までの高効率電源に使用される高電圧、同期整流式、電流モード・コントローラです。このデバイスは4V～60Vの広い入力電圧範囲（最小起動電圧は7.5V）で動作します。内蔵のレギュレータはVINから直接デバイスに電力を供給することによってバイアス要件を簡素化します。
LT3845は、消費電流を120μAに低減して軽負荷時に高効率を維持するBurst Mode®動作機能を搭載しています。また、不連続動作をサポートする逆インダクタ電流禁止機能により、軽負荷時の効率が向上します。
プログラム可能な固定動作周波数は外部クロックに同期可能なので、ノイズに敏感なアプリケーションに対応できます。さらに、大型NチャネルMOSFETをドライブできるゲート・ドライバ、高精度の低電圧ロックアウト機能、10μAのシャットダウン電流、短絡保護、プログラム可能なソフトスタートなどを特長としています。
LT3845は熱特性が改善された16ピンTSSOPパッケージと16ピン・スルーホールNパッケージで供給されます。
| Features | |
| LT3845 | - |
| LT3845A | Improved Performance In Over Current Conditions |
アプリケーション
- 12Vおよび42Vの車載機器および重機
- 48Vテレコム電源
- アビオニクスおよび産業用制御システム
- 配電コントローラ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。

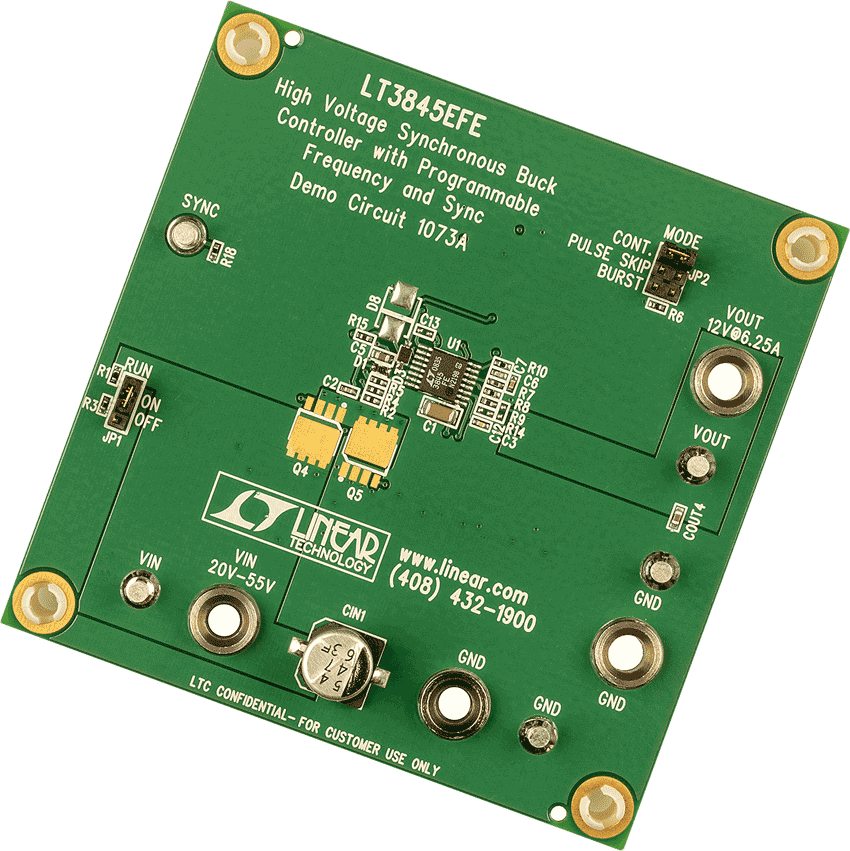

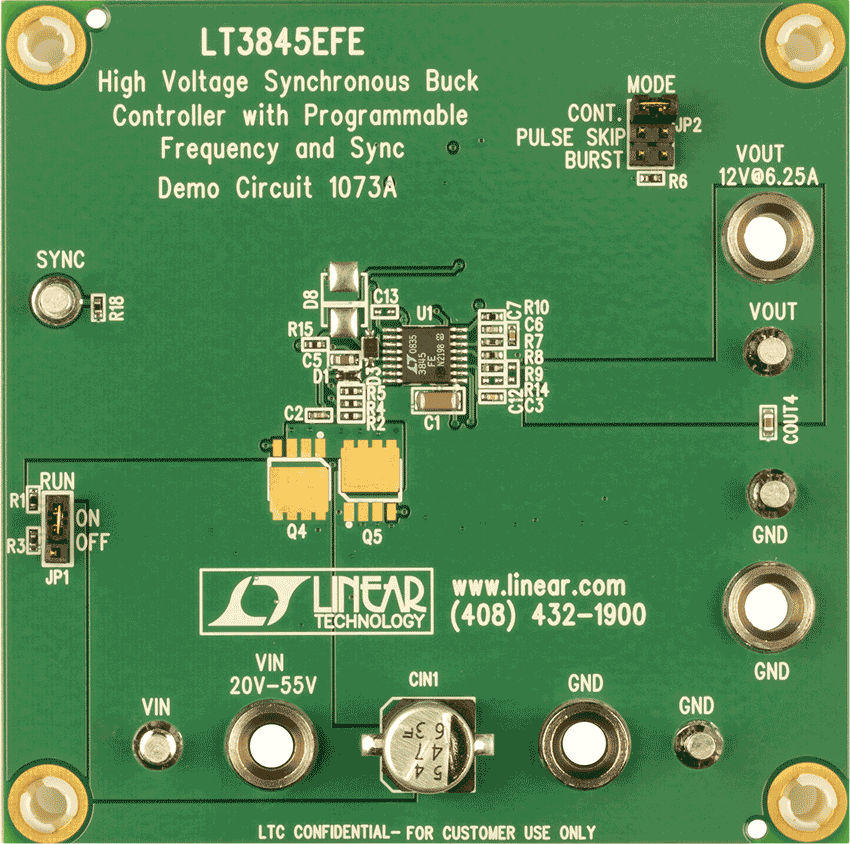

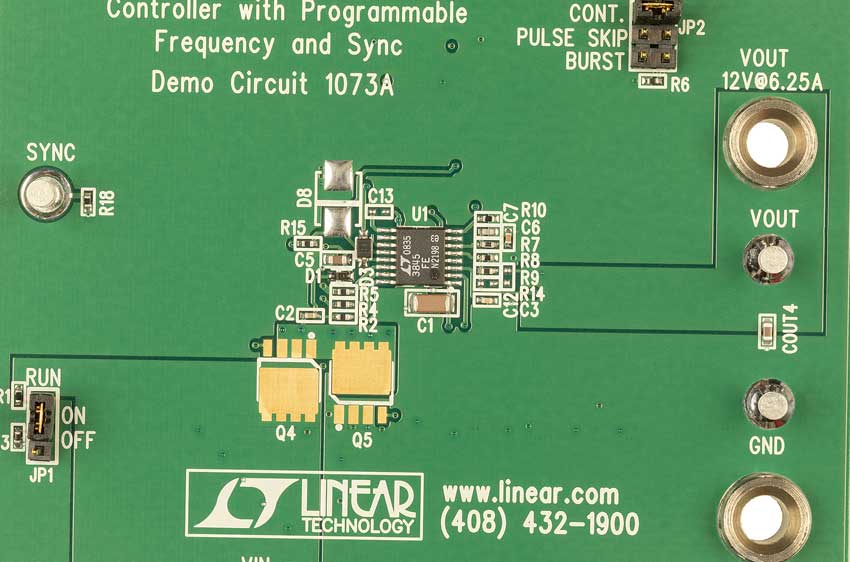

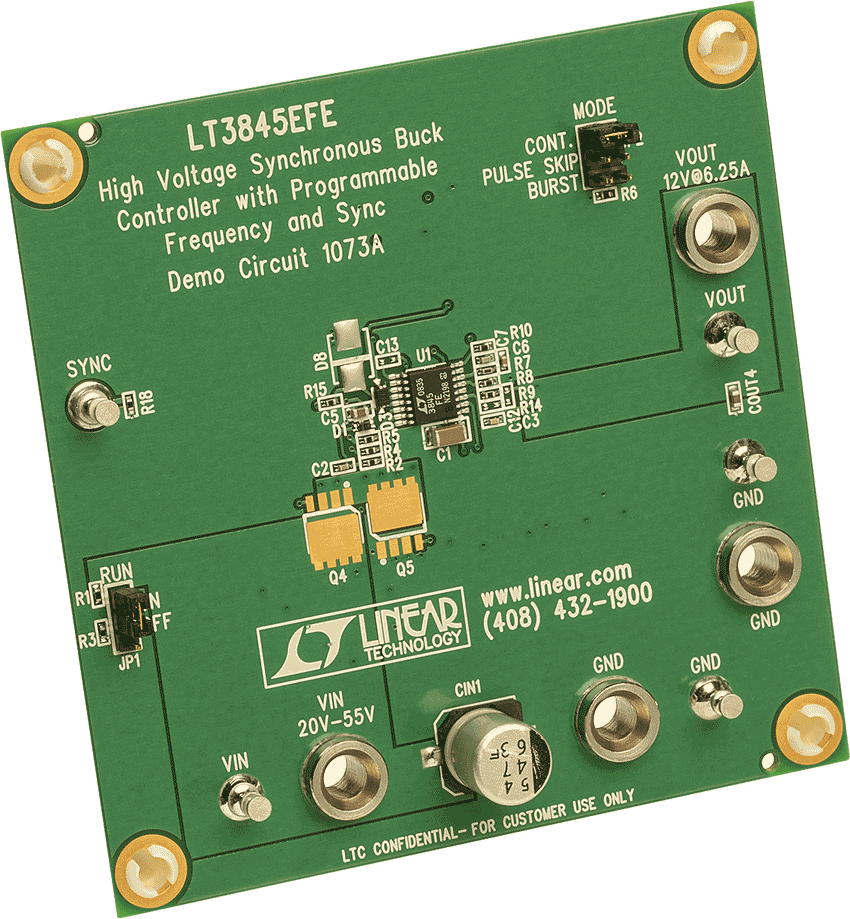

評価キット (1)
参考資料
-
R365 Reliability Data3/23/2018PDF19 K
-

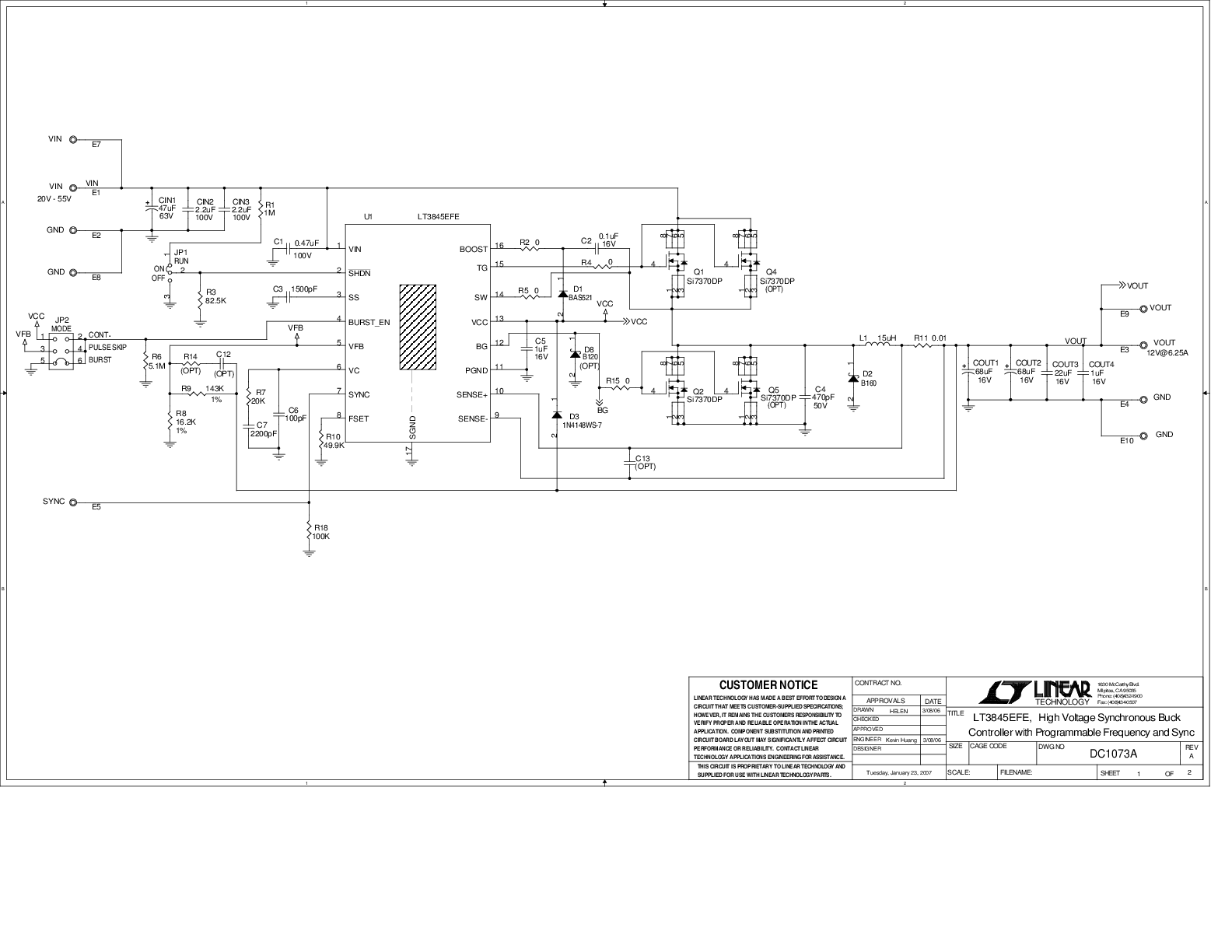

DC1073A - Demo Manual9/24/2009PDF270K
-
LT3845 DICE Specification Notice5/1/2020PDF143K
-
DN433 - 大きく変化する入力でも安定した出力を供給可能な正-負電圧コンバータ3/26/2008PDF610K
