LT3791

60V、4スイッチ同期整流式昇降圧LEDドライバ・コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$5.66
特長
  • 4スイッチの単一インダクタ構成により、入力電圧が出力電圧より高い、低い、または等しい条件が可能
  • 同期スイッチング:最大98.5%の効率
  • 広い入力電圧範囲:4.7V~60V
  • 広い出力電圧範囲:0V~60V (52V LED)
  • LED電流精度が±6%の範囲:0V ≤ VLED < 52V
  • True Color PWM調光およびアナログ調光
  • 電流モニタ出力を備えたLED電流および入力電流のレギュレーション
  • 降圧時および昇圧時に上側MOSFETのリフレッシュ不要
  • シャットダウン時にVOUTをVINから切り離し
  • 開放または短絡LEDフォルト保護
  • 1つのデバイスで100W以上に対応
  • 露出パッドを備えた38ピンTSSOP
製品概要
show more Icon

LT3791は、同期整流式の4スイッチ昇降圧LEDドライバ・コントローラです。このコントローラは、入力電圧が出力電圧より高い、低い、または等しい条件で、最大52VのLED列のLED電流を安定化することができます。固定周波数の強制連続電流モード構成により、200kHz~700kHzの範囲でデバイスの周波数を調整することや、同期することができます。降圧動作または昇圧動作では、上側MOSFETのリフレッシュ・スイッチング・サイクルは必要ありません。60V入力、60V出力機能、および動作領域間の継ぎ目のない遷移により、LT3791は、自動車用システム、産業用システム、さらに電池駆動式システムでのLEDドライバ・アプリケーションに最適です。

LT3791は、入力電流モニタ機能およびLED電流モニタ機能を備え、LT3791が再起動するかオフにラッチするときに、開放または短絡のLEDフォルト状態を出力します。

Features
LT3791 OPEN LED Pin
LT3791-1 Replaces OPEN LED Pin With C/10 Pin Termination Flag

アプリケーション

  • 自動車のヘッドランプ/走行用ランプ
  • 汎用照明機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$5.66

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3791EFE#PBF
  • HTML
  • HTML
LT3791EFE#TRPBF
  • HTML
  • HTML
LT3791HFE#PBF
  • HTML
  • HTML
LT3791HFE#TRPBF
  • HTML
  • HTML
LT3791IFE#PBF
  • HTML
  • HTML
LT3791IFE#TRPBF
  • HTML
  • HTML
LT3791MPFE#PBF
  • HTML
  • HTML
LT3791MPFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3791EFE#PBF

製造中

LT3791EFE#TRPBF

製造中

LT3791HFE#PBF

製造中

LT3791HFE#TRPBF

製造中

LT3791IFE#PBF

製造中

LT3791IFE#TRPBF

製造中

LT3791MPFE#PBF

製造中

LT3791MPFE#TRPBF

製造中

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LT3791EFE#PBF

製造中

LT3791EFE#TRPBF

製造中

LT3791HFE#PBF

製造中

LT3791HFE#TRPBF

製造中

LT3791IFE#PBF

製造中

LT3791IFE#TRPBF

製造中

LT3791MPFE#PBF

製造中

LT3791MPFE#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3791EFE#PBF

製造中

LT3791EFE#TRPBF

製造中

LT3791HFE#PBF

製造中

LT3791HFE#TRPBF

製造中

LT3791IFE#PBF

製造中

LT3791IFE#TRPBF

製造中

LT3791MPFE#PBF

製造中

LT3791MPFE#TRPBF

製造中

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LT3791EFE#PBF

製造中

LT3791EFE#TRPBF

製造中

LT3791HFE#PBF

製造中

LT3791HFE#TRPBF

製造中

LT3791IFE#PBF

製造中

LT3791IFE#TRPBF

製造中

LT3791MPFE#PBF

製造中

LT3791MPFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

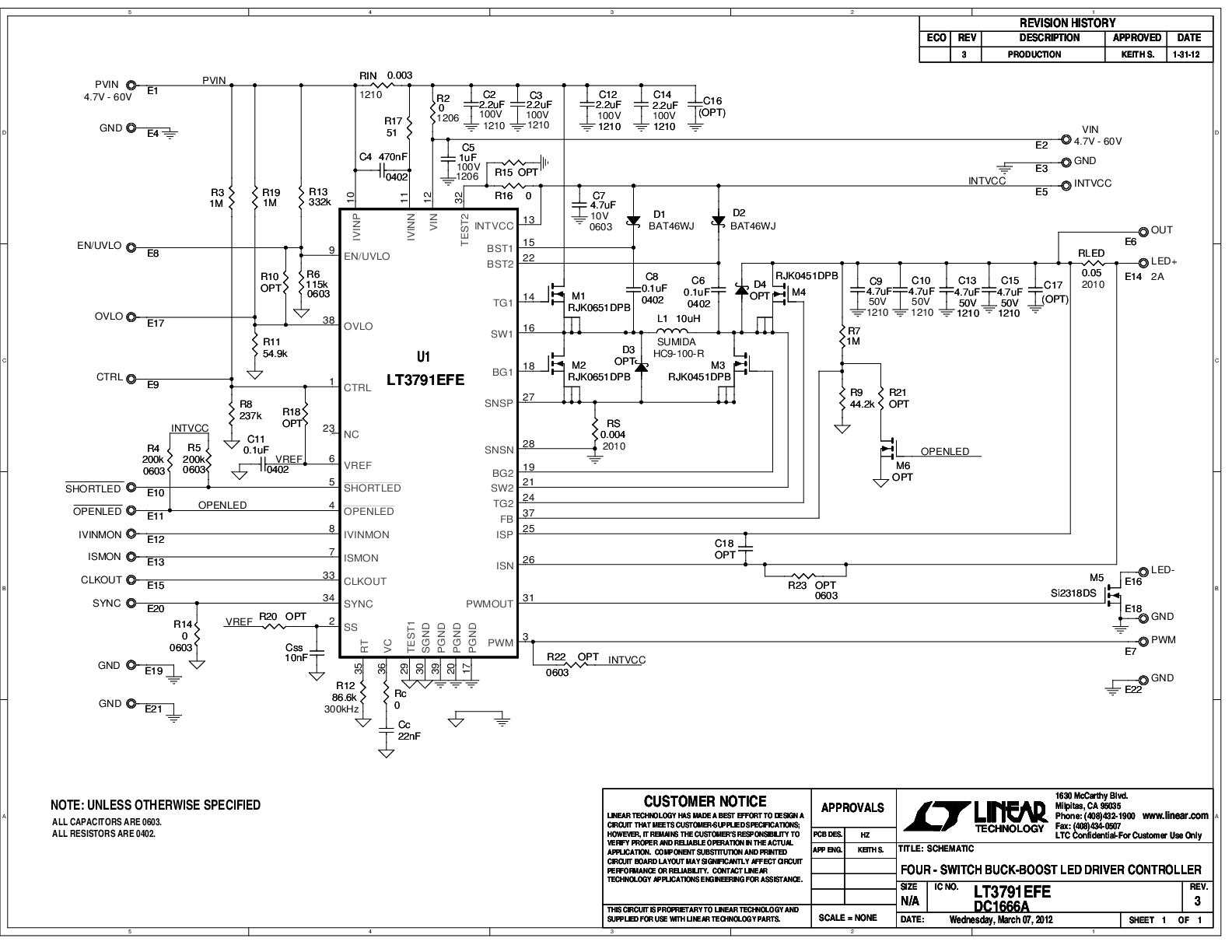

DC1666A

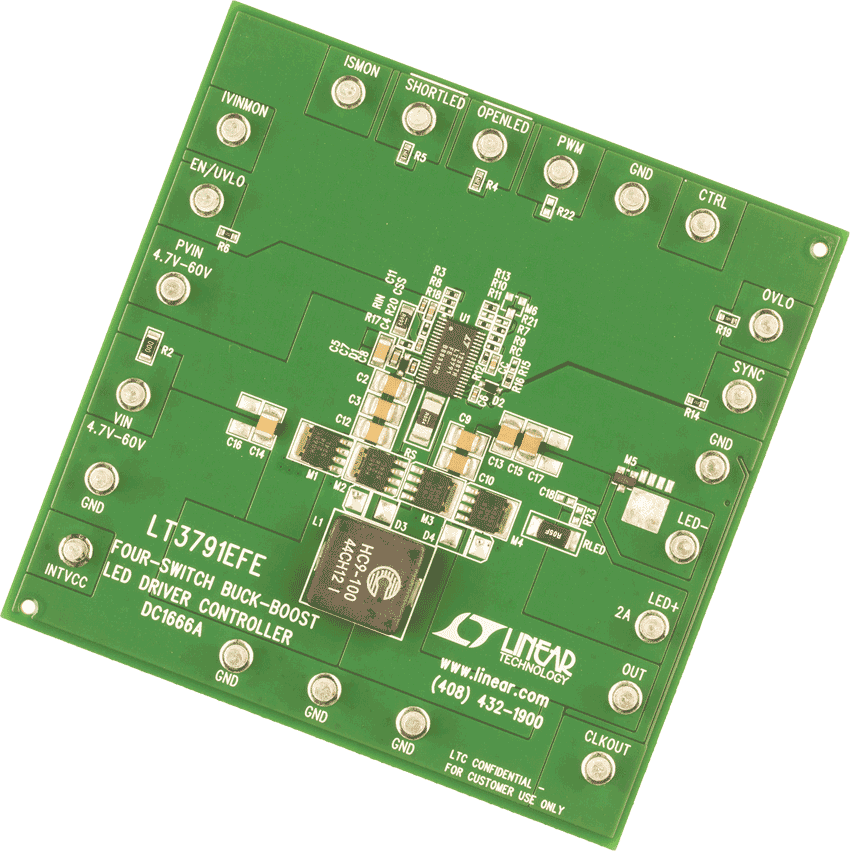

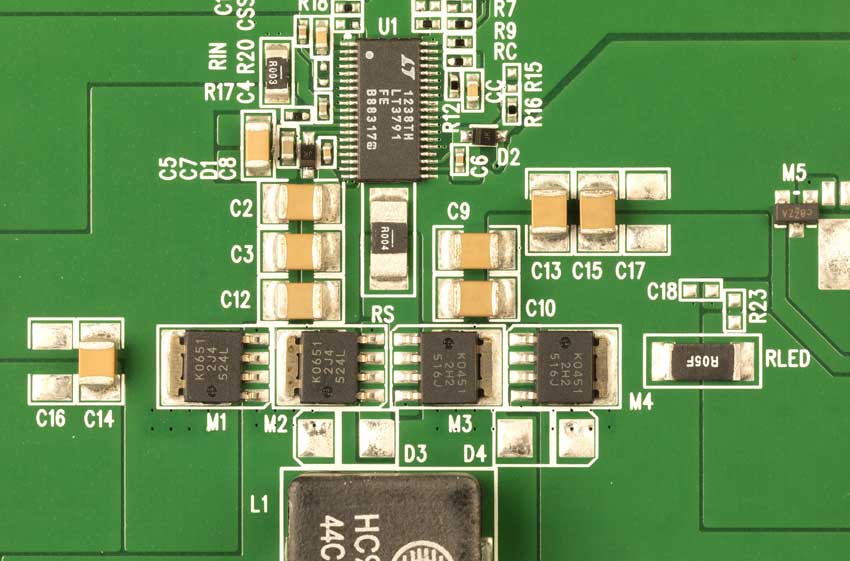

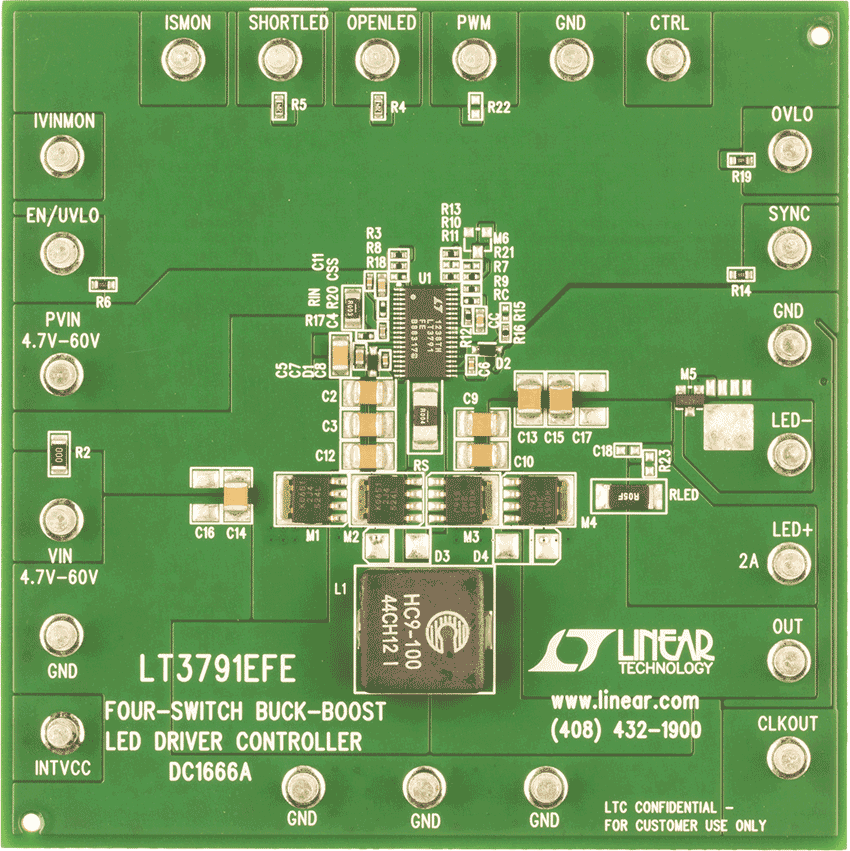

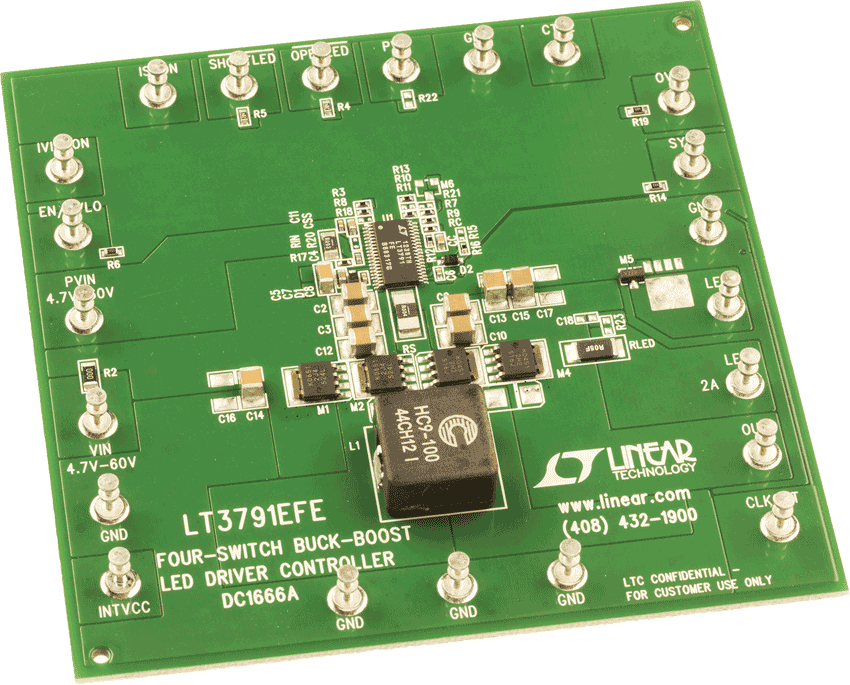

LT3791 Demo Board | 4.7V to 60V Input Drives 25V of LEDs at 2A (Scalable to 100W)
