製品概要

機能と利点

  • 周波数誤差:25℃で<0.09% (最大)
  • 起動時間:あらゆる周波数で<110μs
  • 1.7V~5.5V単一電源動作
  • 32kHz、V+=3Vでの消費電流:105μA(標準)
  • 8MHz、V+=3Vでの消費電流:490μA(標準)
  • V+=3VでのRMS期間のジッタ: < 0.15%(標準)
  • 外付け部品なしで周波数を設定可能
  • 32.768kHz~8.192MHzをカバーする5つのオプション
    • LTC6930-4.19:4.194304MHz÷N
    • LTC6930-5.00:5.000000MHz÷N
    • LTC6930-7.37:7.373800MHz÷N
    • LTC6930-8.00:8.000000MHz÷N
    • LTC6930-8.19:8.192000MHz÷N
    • ここで、N=1、2、4、8、16、32、64、128
    • (NはDIVAピン、DIVBピン、DIVCピンの状態によって決定)
  • -40℃~125℃の動作温度範囲
  • 小型2mm×3mm DFNまたはMS8パッケージ

製品概要

LTC6930シリーズは、周波数誤差が0.09%を下回る、非常に低消費電力で高精度のシリコン発振器ファミリです。それぞれの発振器は、32.768kHz~8.192MHz範囲の8つの周波数の1つを選択可能です。固定されたマスター発振器周波数に基づき、1~128の内部分周によって8つの異なる周波数が供給されます。LTC6930は電源バイパス・コンデンサ以外の外付け部品が不要です。必要なのは1.7V~5.5Vの単一電源だけなので、1セル・リチウムイオン・バッテリまたは2セルAAアルカリ・バッテリで動作可能です。

LTC6930は、業界最先端の精度とジッタ仕様を維持しながら超低消費電力動作を可能にする独自の制御アーキテクチャを採用しています。驚くべき高速な起動と低消費電力により、頻繁なパワーアップ・サイクルをもつバッテリ駆動アプリケーションに最適です。

製造時に32.768kHz~8.192MHzのどの周波数にも設定できます。カスタム周波数には最小注文数が適用されます。詳細については、弊社および弊社代理店にお問い合わせください。


アプリケーション

  • デジタル制御発振器
  • マイクロプロセッサのクロック
  • 電源のクロック
  • バッテリ駆動の携帯機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

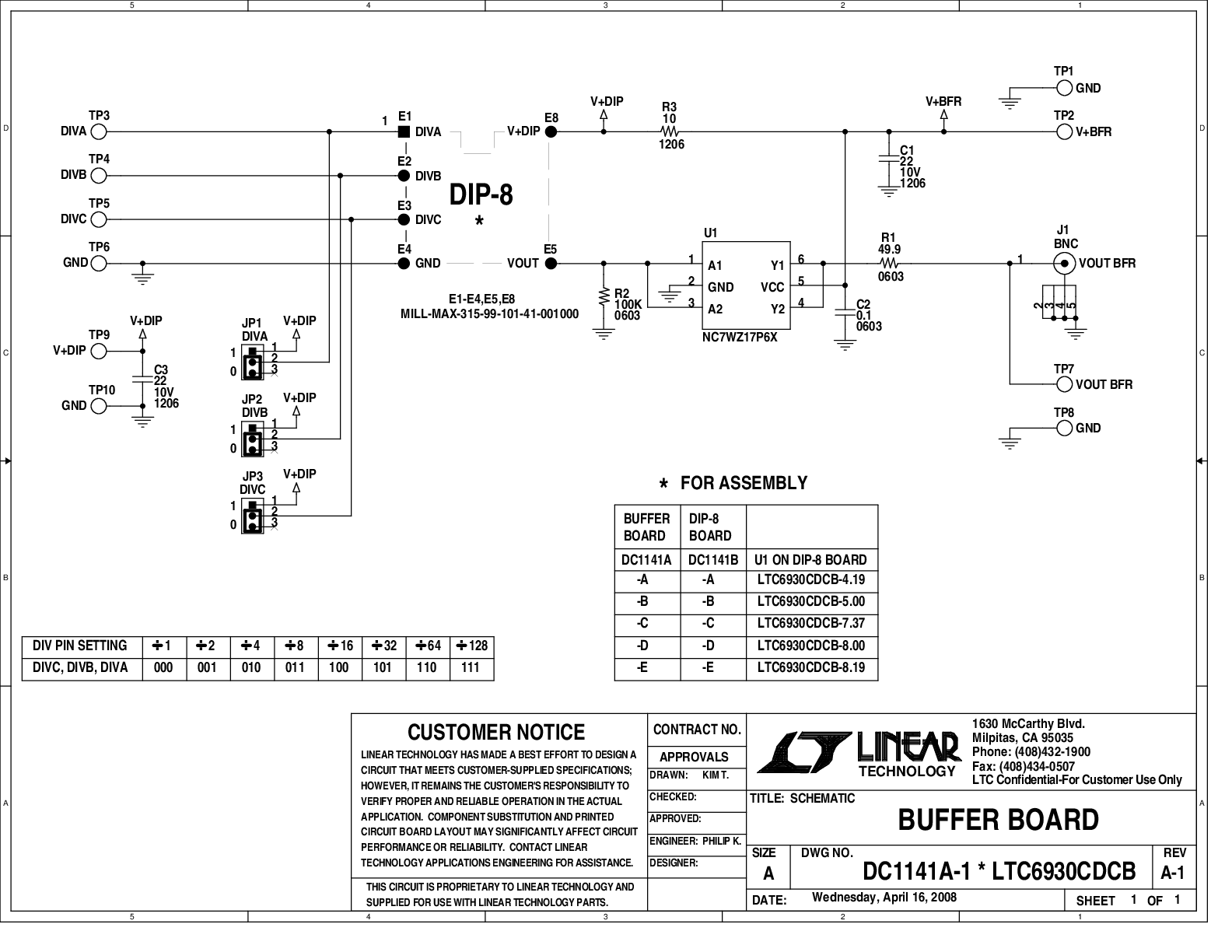

評価キット (5)
