LTC2946

広範囲のI2C電力、電荷、およびエネルギー・モニタ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 28
1Ku当たりの価格 最低価格:$4.72
特長
  • レール・トゥ・レールの入力電圧範囲:0V~100V
  • 広い入力電源電圧範囲:2.7V~100V
  • 100Vを超える電源用のシャント・レギュレータ

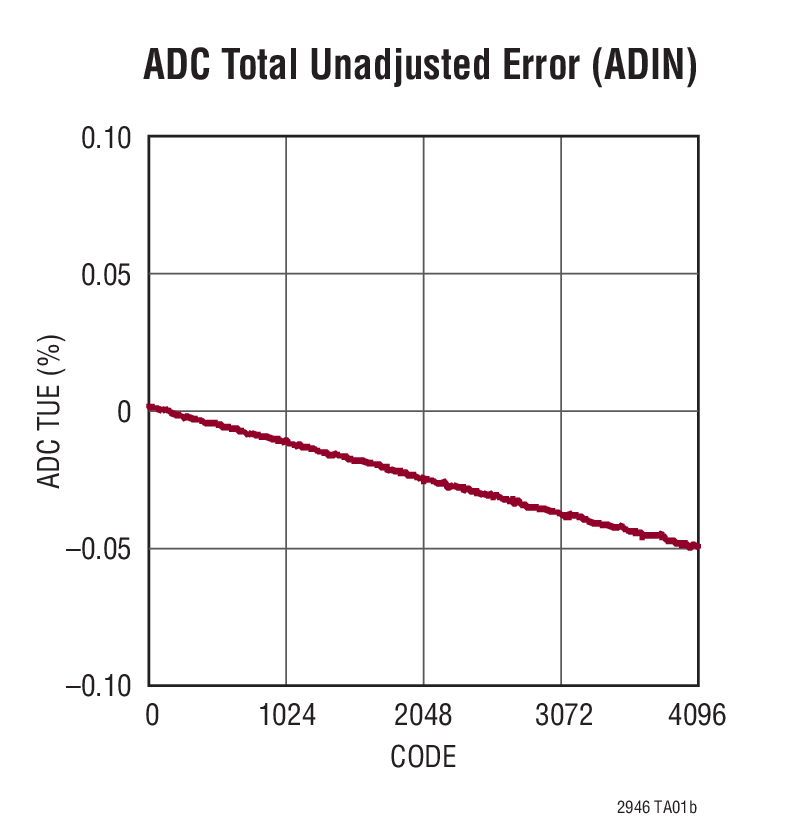

  • 全未調整誤差が±0.4%未満のΔΣ型A/Dコンバータ
  • 電流と電圧の分解能:12ビット
  • ±1%精度の電力およびエネルギー測定
  • ±0.6%精度の電流および電荷測定
  • 追加のA/Dコンバータ入力により外部電圧をモニタ
  • 内部(±5%)タイム・ベースまたは外部タイム・ベース
  • 連続スキャン・モードとスナップショット・モード
  • 最小値と最大値を記憶
  • 制限値を超えた場合は警告
  • SDAピンの分割により光絶縁が容易
  • IQが40μA未満のシャットダウン・モード
  • 4mm × 3mm DFNパッケージおよび16ピンMSOPパッケージで供給可能
製品概要
show more Icon

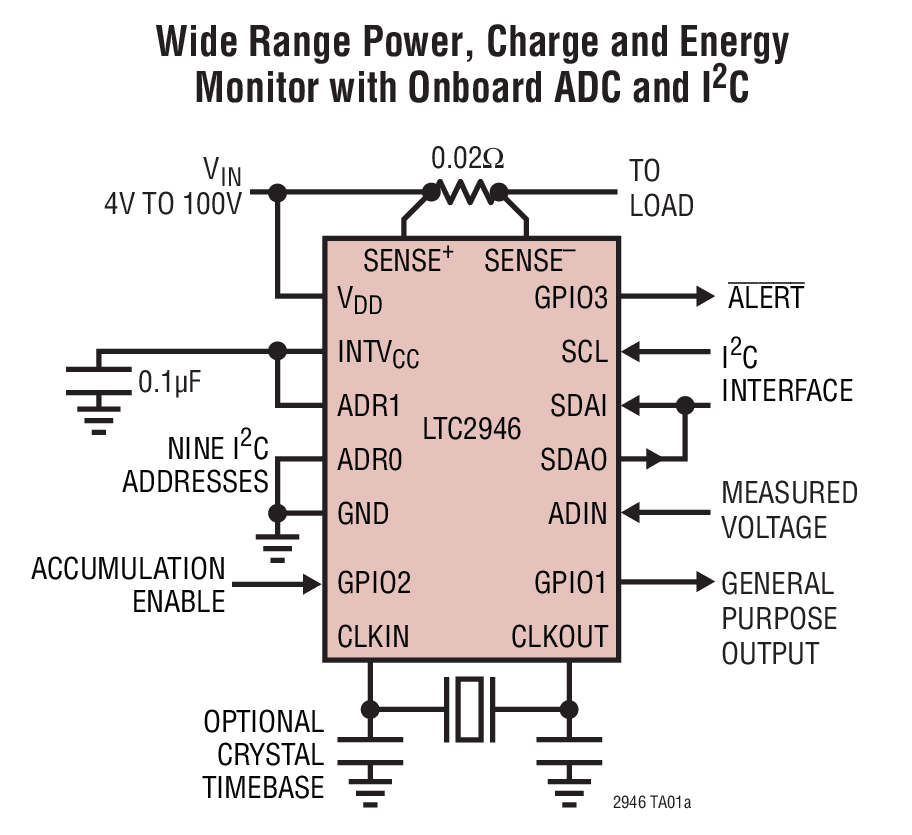

LTC2946は、電流、電圧、電力、電荷、およびエネルギーを測定するレール・トゥ・レールのシステム・モニタです。2.7V~100Vの動作電圧範囲を特長としており、100Vを超える電源向けにシャント・レギュレータを内蔵しています。0V~100Vでの電流測定同相範囲は入力電源に依存しません。12ビットA/Dコンバータにより、負荷電流、入力電圧、および補助外部電圧を測定します。負荷電流と内部で計算される電力は、外部クロック、水晶発振器、または内部発振器タイム・ベースの間積分され、電荷とエネルギーが求められます。高精度のタイム・ベースを使用することにより、LTC2946は、電荷の場合は±0.6%より高い測定精度、電力とエネルギーの場合は±1%より高い測定精度を実現できます。最小値および最大値が記憶され、プログラム可能なしきい値を持つオーバーレンジ警報機能により、ソフトウェアによるポーリングの必要性が最小限に抑えられます。データは標準のI2Cインタフェースを介して通知されます。

LTC2946のI2Cインタフェースは、データ入力ピンとデータ出力ピンが別個になっているので、標準または光絶縁型のI2C接続で使用できます。LTC2946-1は反転型のデータ出力を内蔵しているので、反転型の光アイソレータ構成で使用できます。


アプリケーション

  • 通信機器のインフラ
  • 産業用機器
  • 汎用エネルギー測定

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 28
1Ku当たりの価格 最低価格:$4.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

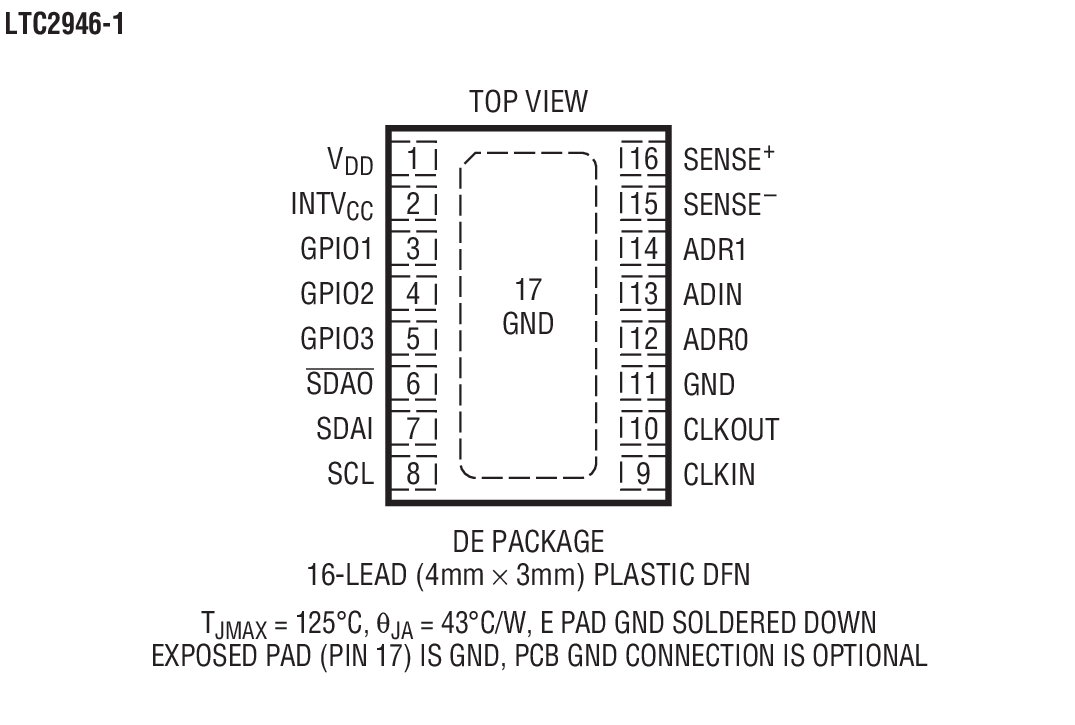

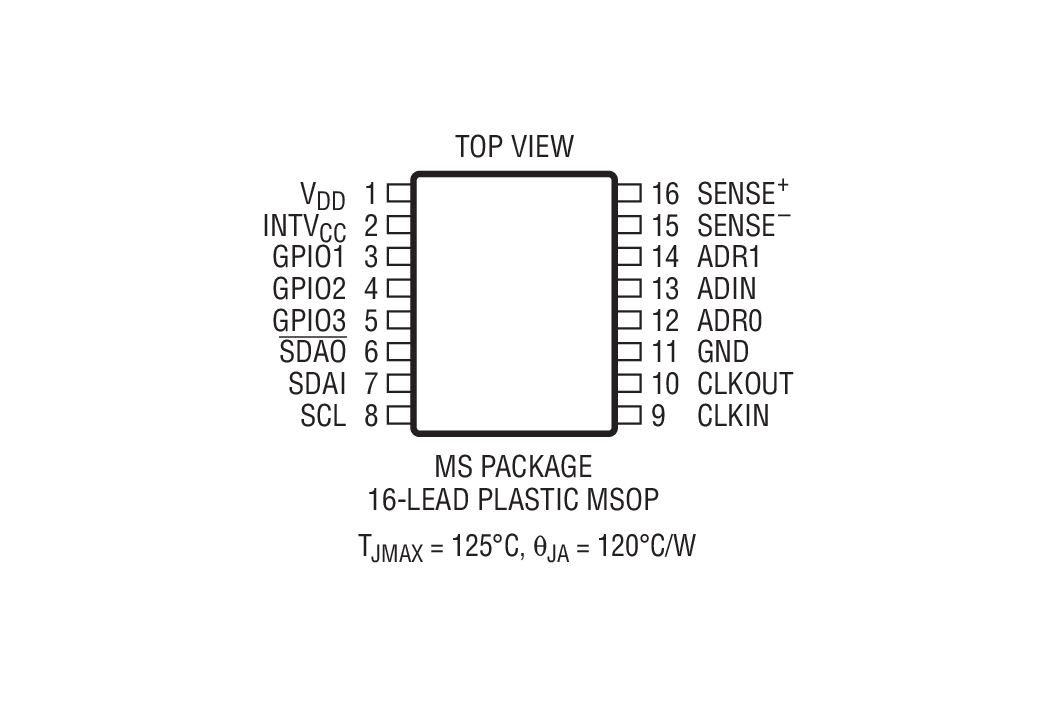

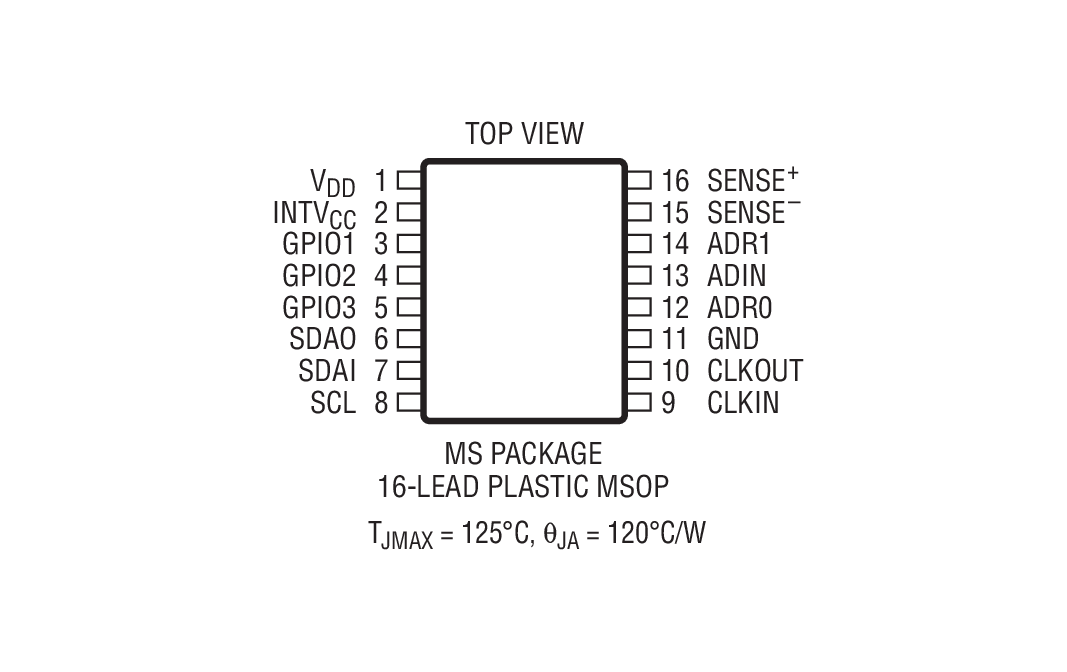

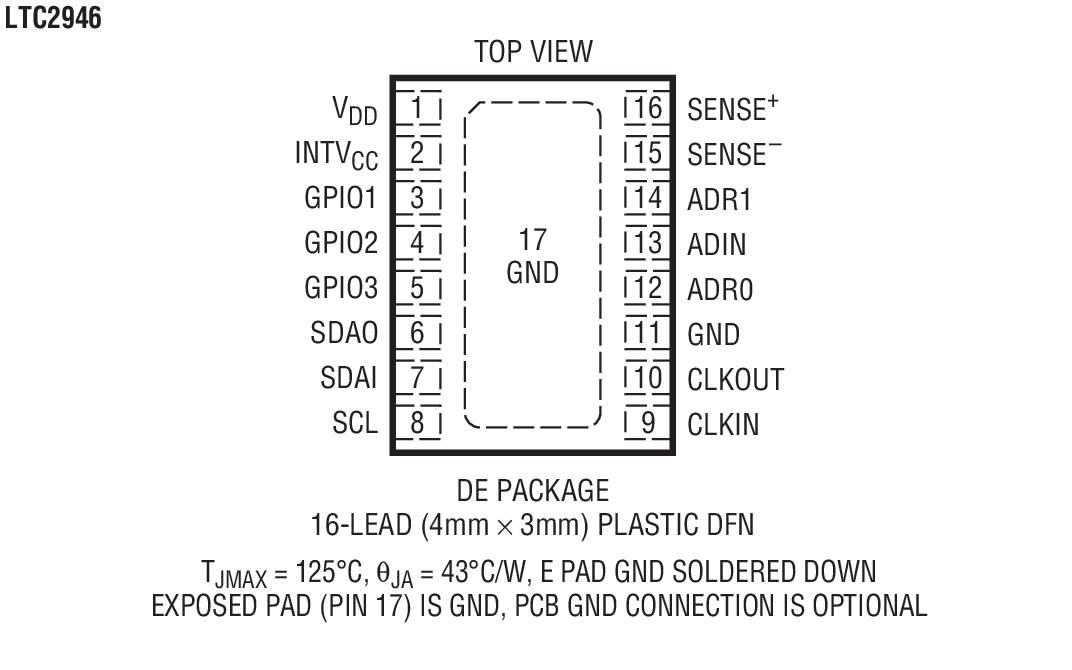

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2946CDE#PBF
  • HTML
  • HTML
LTC2946CDE#TRPBF
  • HTML
  • HTML
LTC2946CDE-1#PBF
  • HTML
  • HTML
LTC2946CDE-1#TRPBF
  • HTML
  • HTML
LTC2946CMS#PBF
  • HTML
  • HTML
LTC2946CMS#TRPBF
  • HTML
  • HTML
LTC2946CMS-1#PBF
  • HTML
  • HTML
LTC2946CMS-1#TRPBF
  • HTML
  • HTML
LTC2946HDE#PBF
  • HTML
  • HTML
LTC2946HDE#TRPBF
  • HTML
  • HTML
LTC2946HDE-1#PBF
  • HTML
  • HTML
LTC2946HDE-1#TRPBF
  • HTML
  • HTML
LTC2946HMS#PBF
  • HTML
  • HTML
LTC2946HMS#TRPBF
  • HTML
  • HTML
LTC2946HMS-1#PBF
  • HTML
  • HTML
LTC2946HMS-1#TRPBF
  • HTML
  • HTML
LTC2946IDE#PBF
  • HTML
  • HTML
LTC2946IDE#TRPBF
  • HTML
  • HTML
LTC2946IDE-1#PBF
  • HTML
  • HTML
LTC2946IDE-1#TRPBF
  • HTML
  • HTML
LTC2946IMS#PBF
  • HTML
  • HTML
LTC2946IMS#TRPBF
  • HTML
  • HTML
LTC2946IMS-1#PBF
  • HTML
  • HTML
LTC2946IMS-1#TRPBF
  • HTML
  • HTML
LTC2946MPMS#PBF
  • HTML
  • HTML
LTC2946MPMS#TRPBF
  • HTML
  • HTML
LTC2946MPMS-1#PBF
  • HTML
  • HTML
LTC2946MPMS-1#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2946CMS#PBF

製造中

LTC2946CMS#TRPBF

製造中

LTC2946CMS-1#PBF

製造中

LTC2946CMS-1#TRPBF

製造中

LTC2946HMS#PBF

製造中

LTC2946HMS#TRPBF

製造中

LTC2946HMS-1#PBF

製造中

LTC2946HMS-1#TRPBF

製造中

LTC2946IMS#PBF

製造中

LTC2946IMS#TRPBF

製造中

LTC2946IMS-1#PBF

製造中

LTC2946IMS-1#TRPBF

製造中

LTC2946MPMS#PBF

製造中

LTC2946MPMS#TRPBF

製造中

LTC2946MPMS-1#PBF

製造中

LTC2946MPMS-1#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2946CMS#PBF

製造中

LTC2946CMS#TRPBF

製造中

LTC2946CMS-1#PBF

製造中

LTC2946CMS-1#TRPBF

製造中

LTC2946HMS#PBF

製造中

LTC2946HMS#TRPBF

製造中

LTC2946HMS-1#PBF

製造中

LTC2946HMS-1#TRPBF

製造中

LTC2946IMS#PBF

製造中

LTC2946IMS#TRPBF

製造中

LTC2946IMS-1#PBF

製造中

LTC2946IMS-1#TRPBF

製造中

LTC2946MPMS#PBF

製造中

LTC2946MPMS#TRPBF

製造中

LTC2946MPMS-1#PBF

製造中

LTC2946MPMS-1#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

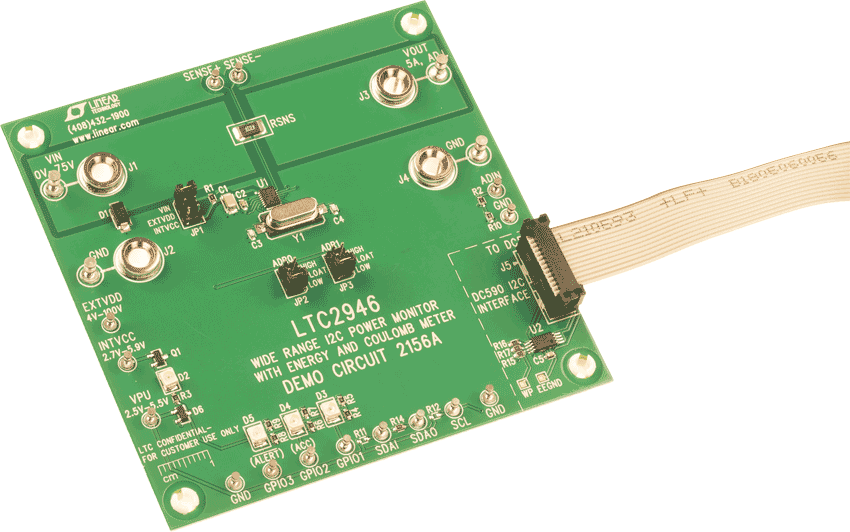

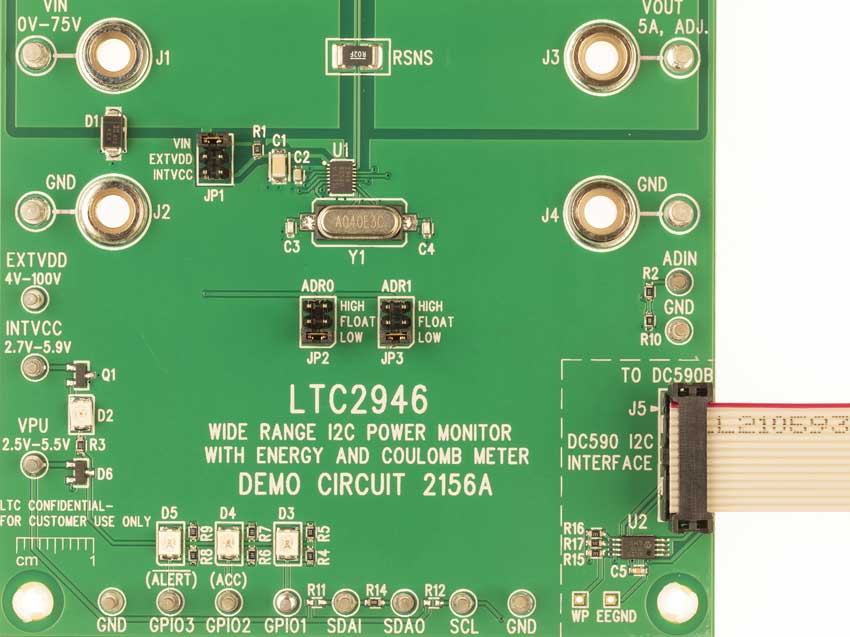

DC2156A

LTC2946 Demo Board | Wide Range I2C Energy Monitor (requires DC590 or DC2026)

zoom

DC2156A

LTC2946 Demo Board | Wide Range I2C Energy Monitor (requires DC590 or DC2026)

LTC2946 Demo Board | Wide Range I2C Energy Monitor (requires DC590 or DC2026)

製品の詳細

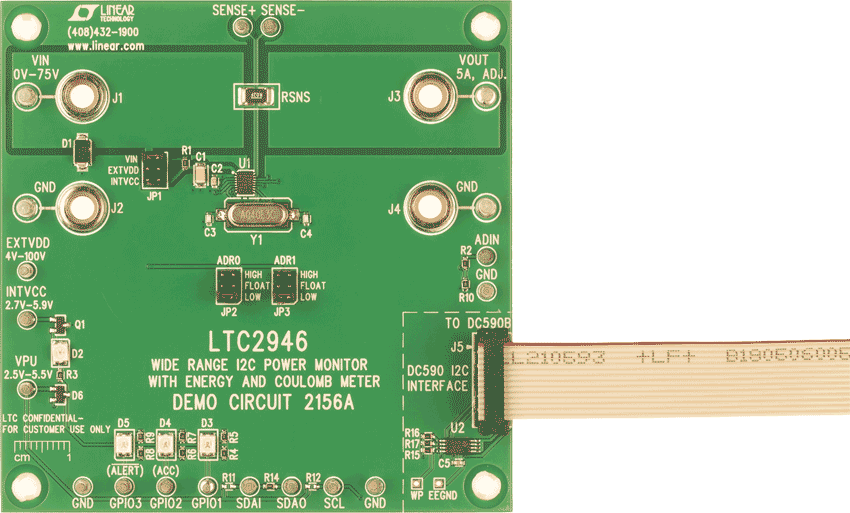

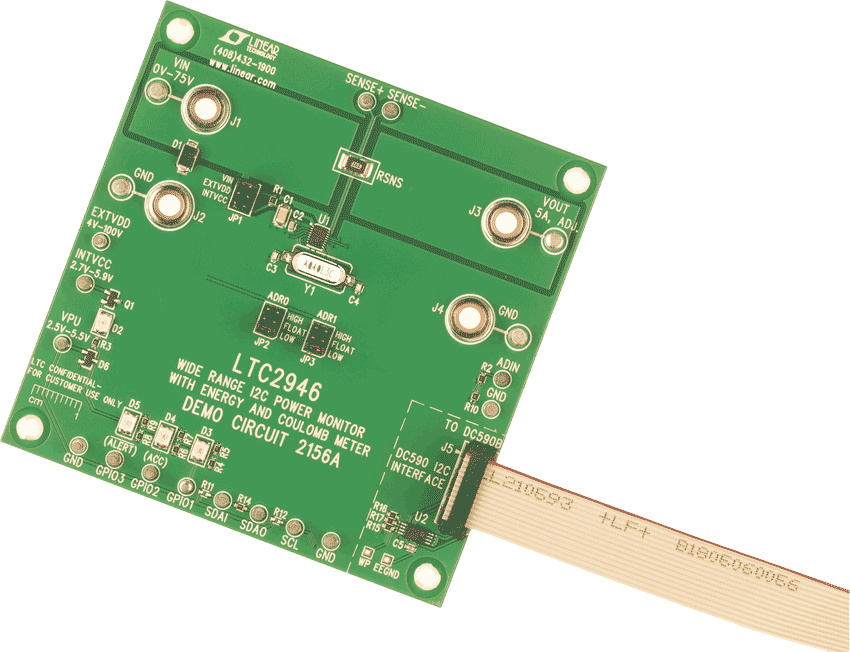

Demonstration circuit 2156A features the LTC2946 rail-to-rail system monitor that measures current, voltage, power, energy and charge. It features an operating range of 2.7V to 100V and includes a shunt regulator for operation from supplies above 100V to allow flexibility in the selection of input supply. The current measurement range of 0V to 100V is independent of the input supply. An onboard, 0.4% accurate, 12-bit ADC measures load current, input voltage and an auxiliary external voltage. A 24-bit power value is generated by digitally multiplying the measured 12-bit load current and input voltage data. Energy and charge data are generated by integrating power and current. Minimum and maximum values are stored and an overrange alert with programmable thresholds minimizes the need for software polling. Data is reported via a standard I2C interface. Shutdown mode reduces power consumption to 20μA.
