LTC2947

検出抵抗が内蔵された30A電力/エネルギー・モニタ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.07
特長
  • 電流、電圧、電力、電荷、エネルギーを測定
  • オフセットが9mAと低い±30Aの電流範囲
  • 300µΩの検出抵抗を内蔵
  • 電源電圧とは無関係な0V~15Vの入力範囲
  • 電圧と電流の瞬時の乗算
  • 電圧精度:0.5%
  • 電流および電荷の精度:1%
  • 電力およびエネルギーの精度:1.2%
  • しきい値を超えた場合はアラート
  • 最大値および最小値を格納
  • IQが10μA未満のシャットダウン・モード
  • I2C/SPI 互換インタフェース
  • 4mm×6mmの32ピンQFNパッケージで供給
製品概要
show more Icon

LTC2947は、最大±30Aをサポートする検出抵抗を内蔵した高精度の電力およびエネルギー・モニタです。3つの内蔵NoLatency ΔΣ ADCが、電圧および電流の高精度の測定を保証し、電圧および電流の高帯域幅のアナログ乗算が、広範囲のアプリケーションでの高精度の電力測定を提供します。内部または外部クロック・オプションが、高精度の電荷およびエネルギーの測定を可能にします。

内部の300μΩの温度補償された検出抵抗が、効率損失および外付け部品を最小限に抑え、エネルギー測定アプリケーションを簡略化しながら、全温度範囲にわたる高精度の電流測定を可能にします。

測定量は全て、選択可能なI2C/SPIインタフェースを介してアクセス可能な内部レジスタに格納されます。LTC2947は、ホストとのデジタル・トラフィックを低減するために、全ての測定量に関して、設定可能な高しきい値および低しきい値を備えています。


アプリケーション

  • サーバ
  • 通信機器のインフラ
  • 産業用機器
  • 電気自動車
  • 太陽光発電

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.07

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2947IUFE#PBF
  • HTML
  • HTML
LTC2947IUFE#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

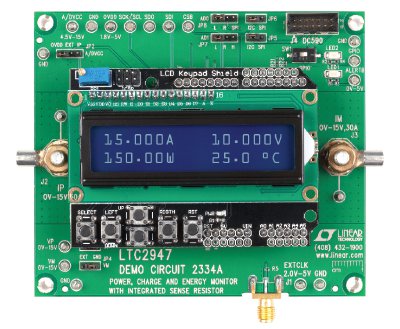

DC2574A-KIT

LTC2947 Standalone Demo Kit | LTC2947 Demo Board (DC2334) + Linduino (DC2026) + LCD Keypad Shield

zoom

DC2574A-KIT

LTC2947 Standalone Demo Kit | LTC2947 Demo Board (DC2334) + Linduino (DC2026) + LCD Keypad Shield

LTC2947 Standalone Demo Kit | LTC2947 Demo Board (DC2334) + Linduino (DC2026) + LCD Keypad Shield

製品の詳細

The DC2574A-KIT is a standalone power/energy monitor that allows users to evaluate the LTC2947 power/energy monitor without a PC. This document describes how to quickly set up and operate the DC2574A-KIT; users should also refer to the DC2334 demo manual and LTC2947 data sheet for more details. The DC2574A-KIT includes all components required for stand-alone operation except for a power supply and load. The DC2574A-KIT operates with any USB compatible power supply and any load compatible with the LTC2947.

reference details image

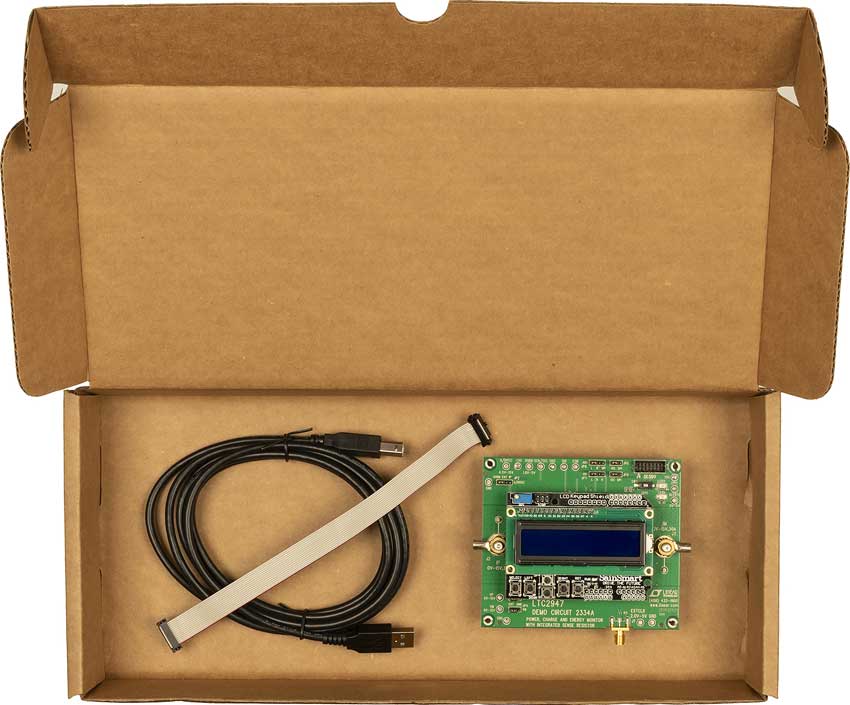

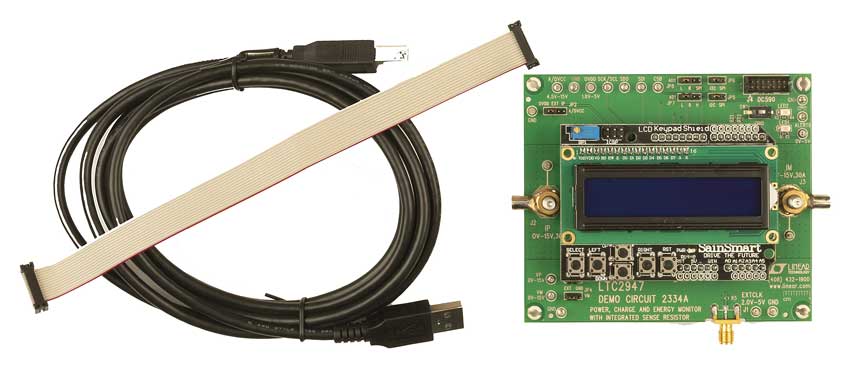

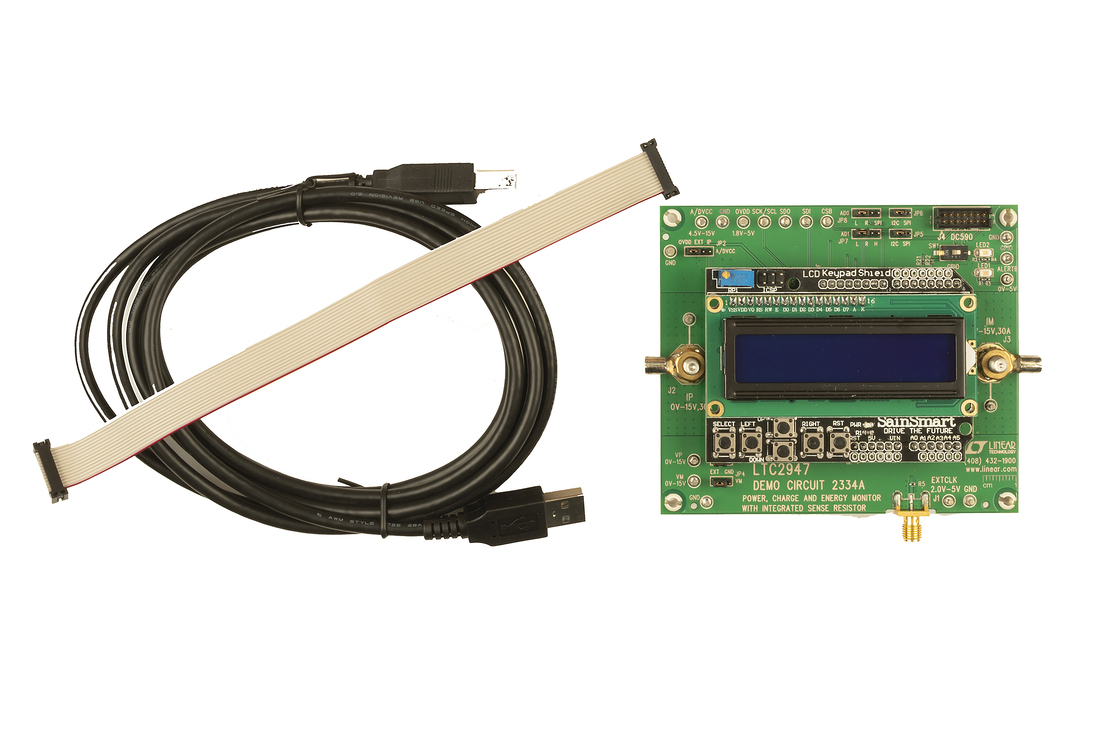

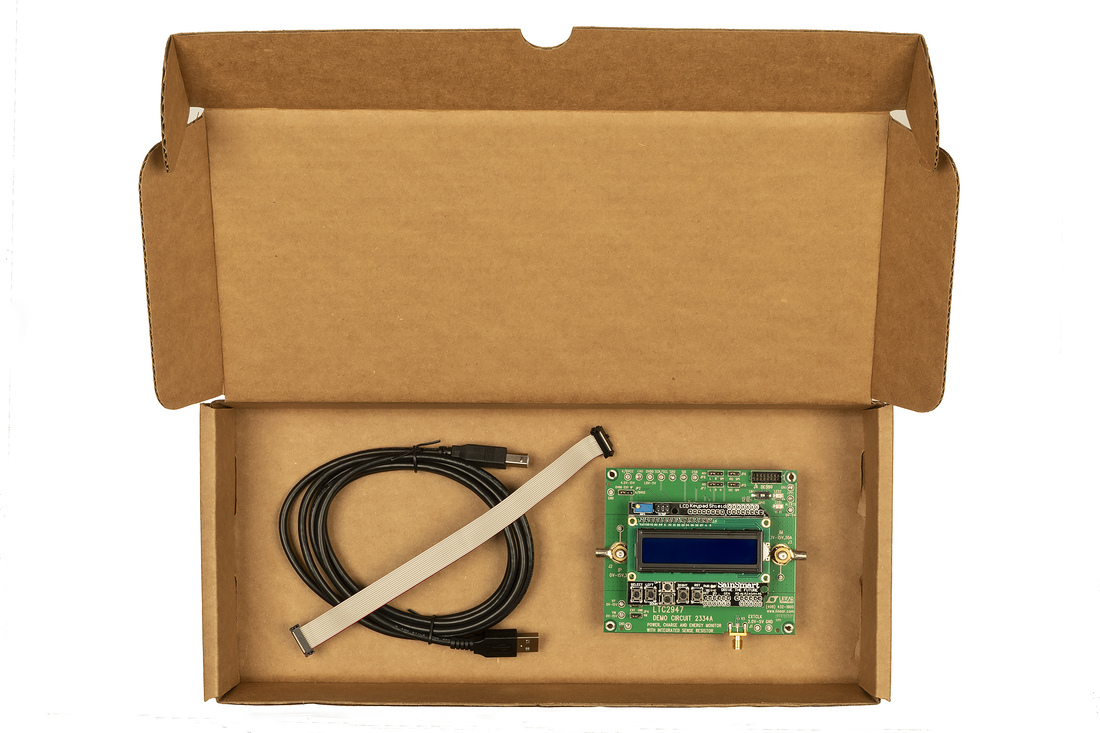

DC2334A

LTC2947 Demo Board | 30A Energy Monitor with Integrated RSENSE (Requires DC590 or DC2026)

zoom

DC2334A

LTC2947 Demo Board | 30A Energy Monitor with Integrated RSENSE (Requires DC590 or DC2026)

LTC2947 Demo Board | 30A Energy Monitor with Integrated RSENSE (Requires DC590 or DC2026)

製品の詳細

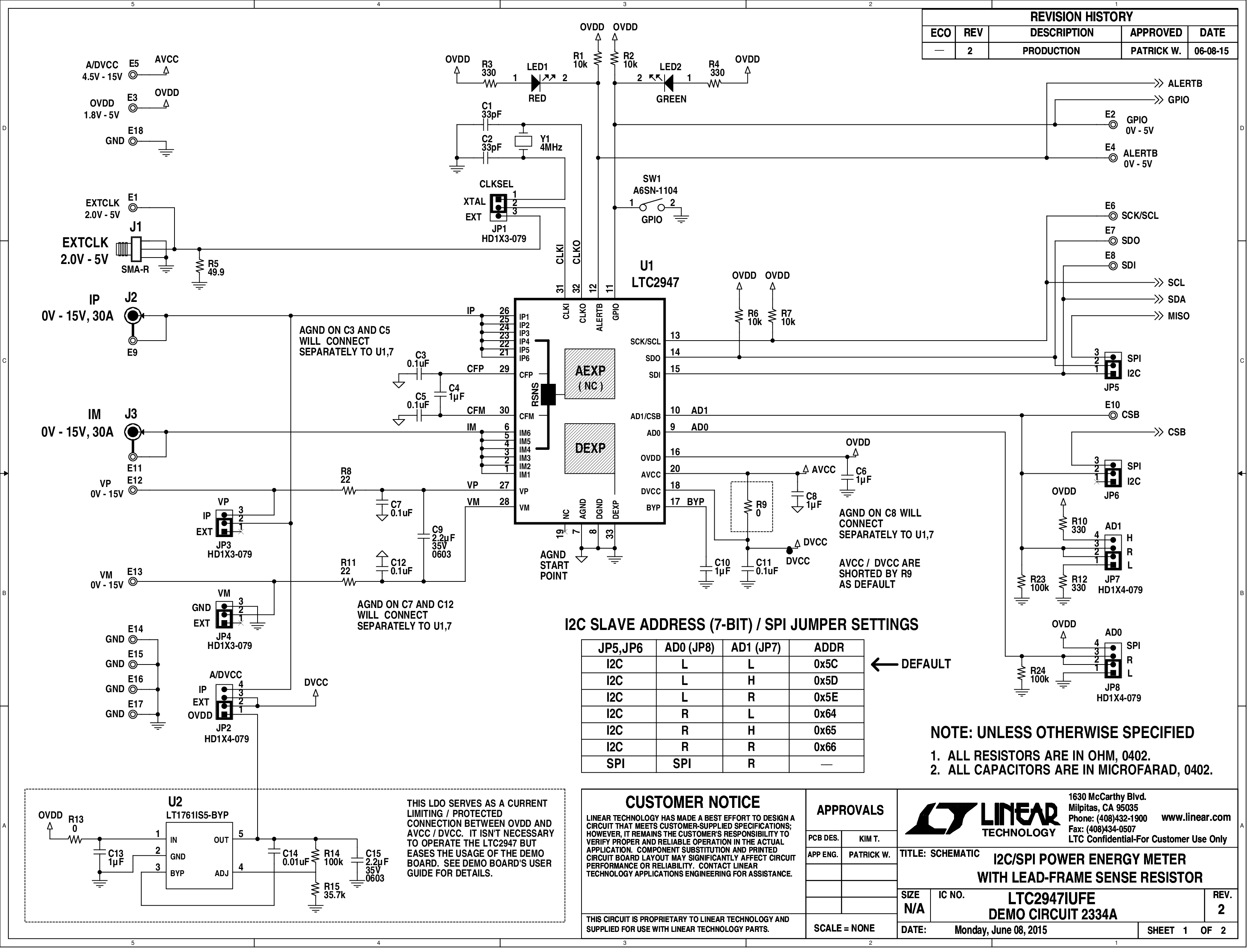

Demonstration circuit 2334A features the LTC2947, a high precision power and energy meter with an internal 30A sense resistor. Three internal ΔΣ ADCs ensure accurate measurement of voltage (0V to 15V) and current (–30A to 30A), while high bandwidth analog multiplication of voltage and current provides accurate power measurement (–450W to 450W) in a wide range of applications. Internal or external clocking options enable precise charge and energy measurements.

ソフトウェア

pdf icon

ZIP

14.18 M

ツールおよびシミュレーション

ツールおよびシミュレーション 1

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
