LT3756: 100VIN、100VOUTのLEDコントローラ データシート (Rev. )7/14/2010PDF2M
類似製品
製品概要
機能と利点
- 3000:1 のTrue Color PWM™調光
- 広い入力電圧範囲：6V～100V
- 出力電圧：最大100V
- 定電流および定電圧レギュレーション
- 100mVハイサイド電流センス
- 昇圧、降圧モード、昇降圧モード、SEPICまたはフライバック･トポロジーでLEDをドライブ
- 調整可能な周波数：100kHz～1MHz
- オープンLED保護
- ヒステリシスを備えた低電圧ロックアウトをプログラム可能
- 改善されたオープンLEDステータス・ピン（LT3756-2）
- 周波数同期（LT3756-1）
- PWM切断スイッチ・ドライバ
- CTRLピンにより、アナログ調光を実現
- 低シャットダウン電流：<1μA
- プログラム可能なソフトスタート

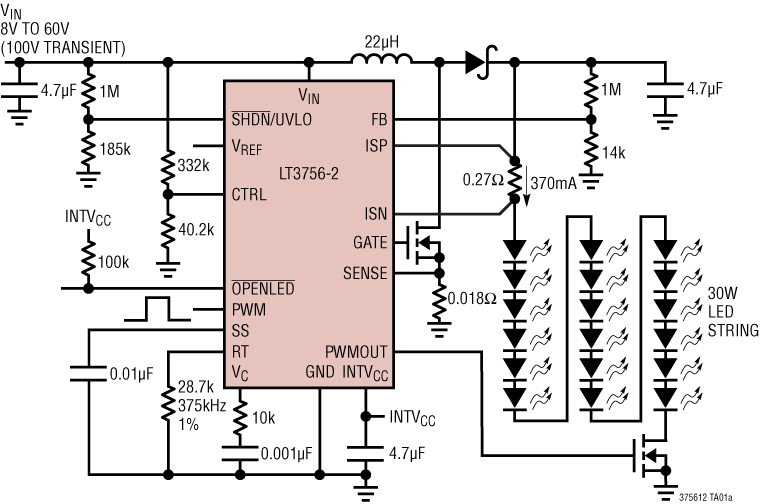

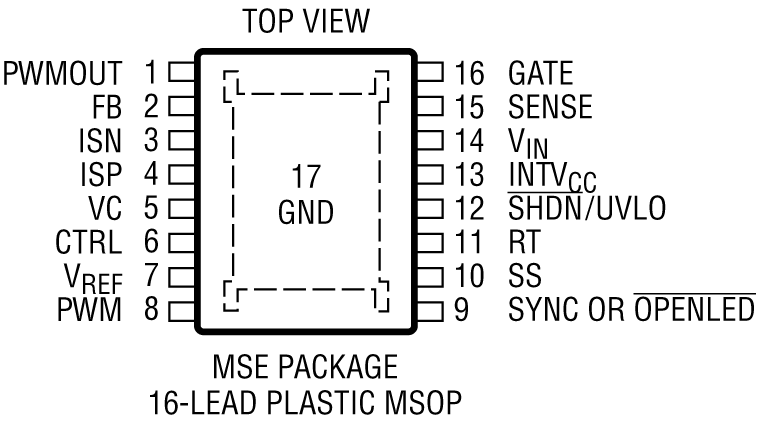

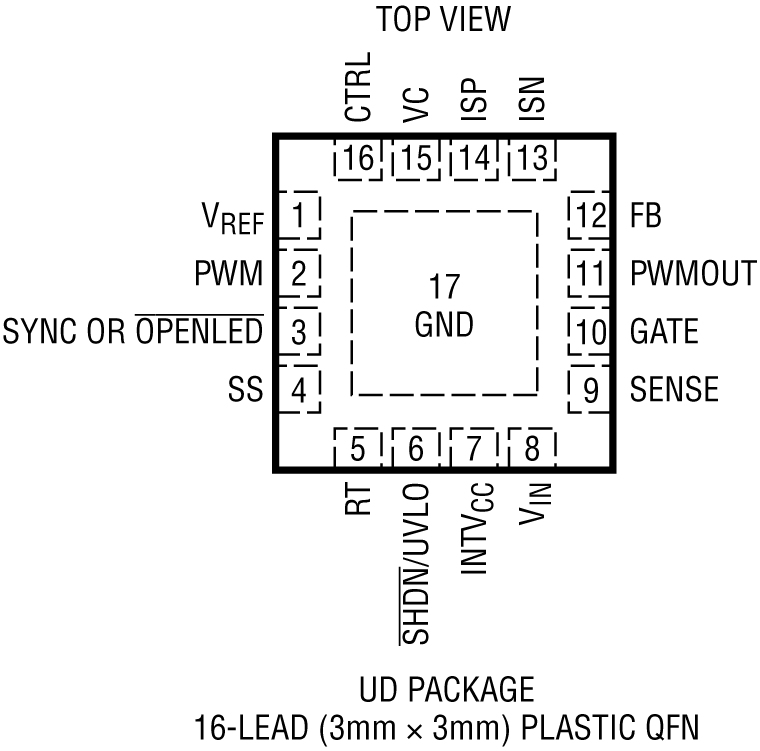

- 熱特性が改善された16ピンQFN（3mm×3mm）パッケージとMSOPパッケージ
- AEC-Q100認証
製品概要
LT3756、LT3756-1、LT3756-2は、高電流LEDをドライブするための定電流源として動作するDC/DC コントローラです。これらのデバイスは内蔵の安定化7V電源で外付けのローサイドNチャネル・パワーMOSFETをドライブします。固定周波数電流モード･アーキテクチャを採用しているので、広い電源および出力電圧範囲にわたって安定動作を行います。グランド基準電圧のFBピンはいくつかのLED保護機能の入力となるとともに、コンバータが定電圧源として動作することを可能にします。周波数調整ピンによって100kHz～1MHzの周波数をユーザが設定可能で、効率、性能または外付け部品サイズを最適化することができます。
LT3756/LT3756-1/LT3756-2はLEDストリングのハイサイドで出力電流をセンスします。ハイサイド電流センスはLEDをドライブするための最も柔軟な機能で、昇圧、降圧モードまたは昇降圧モード構成を可能にします。PWM入力は最大3000:1のLED調光比を実現し、CTRL入力ピンを使用してアナログ調光機能を追加することができます。どちらのデバイスも16ピンQFN（3mm×3mm）およびMSOPパッケージで供給されます。
アプリケーション
- 高電力LEDアプリケーション
- 電流制限付き定電圧アプリケーション
- バッテリ充電
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R518 Reliability Data3/26/2018PDF34 K
-

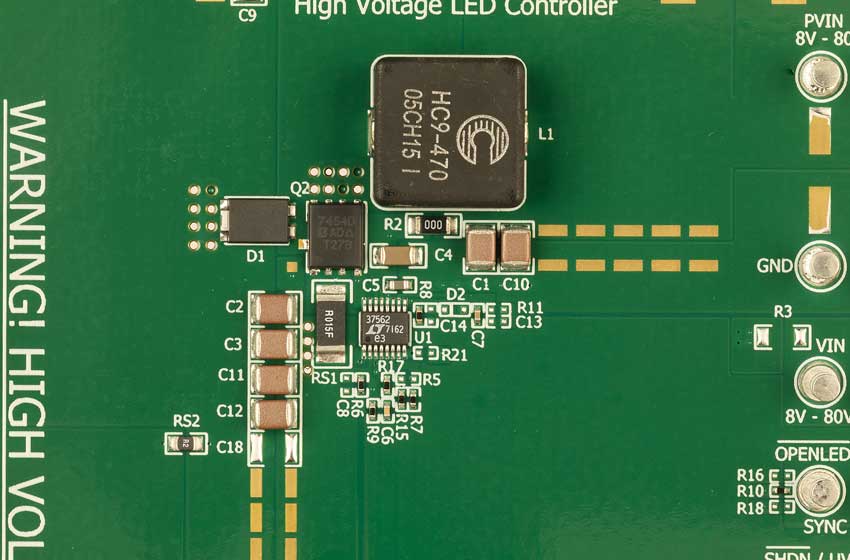

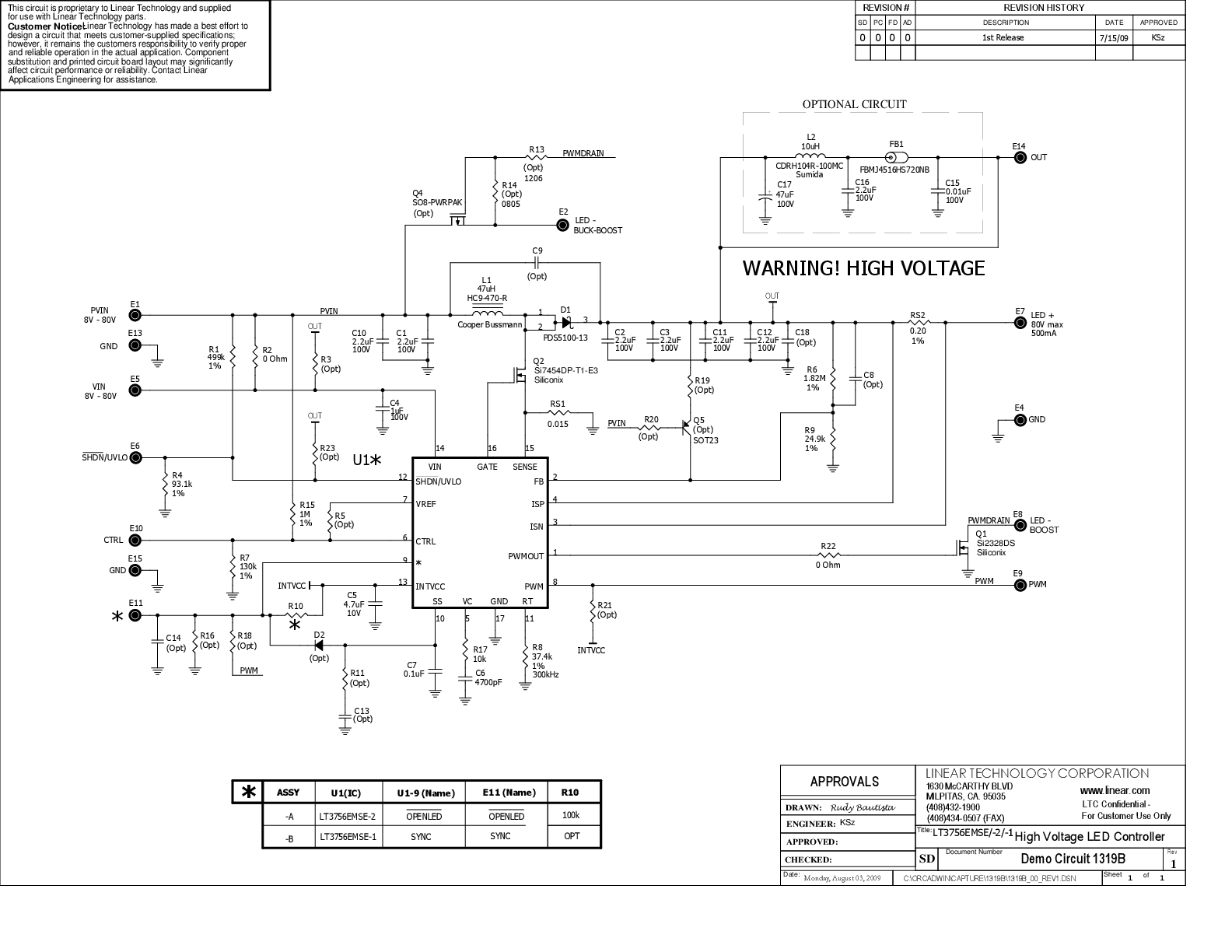

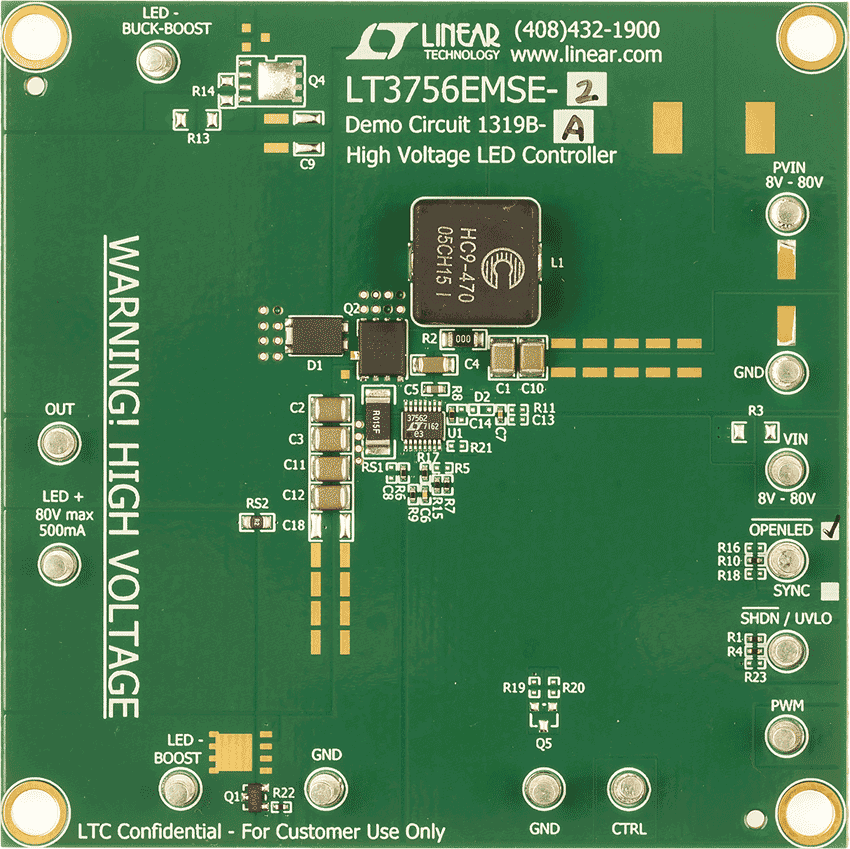

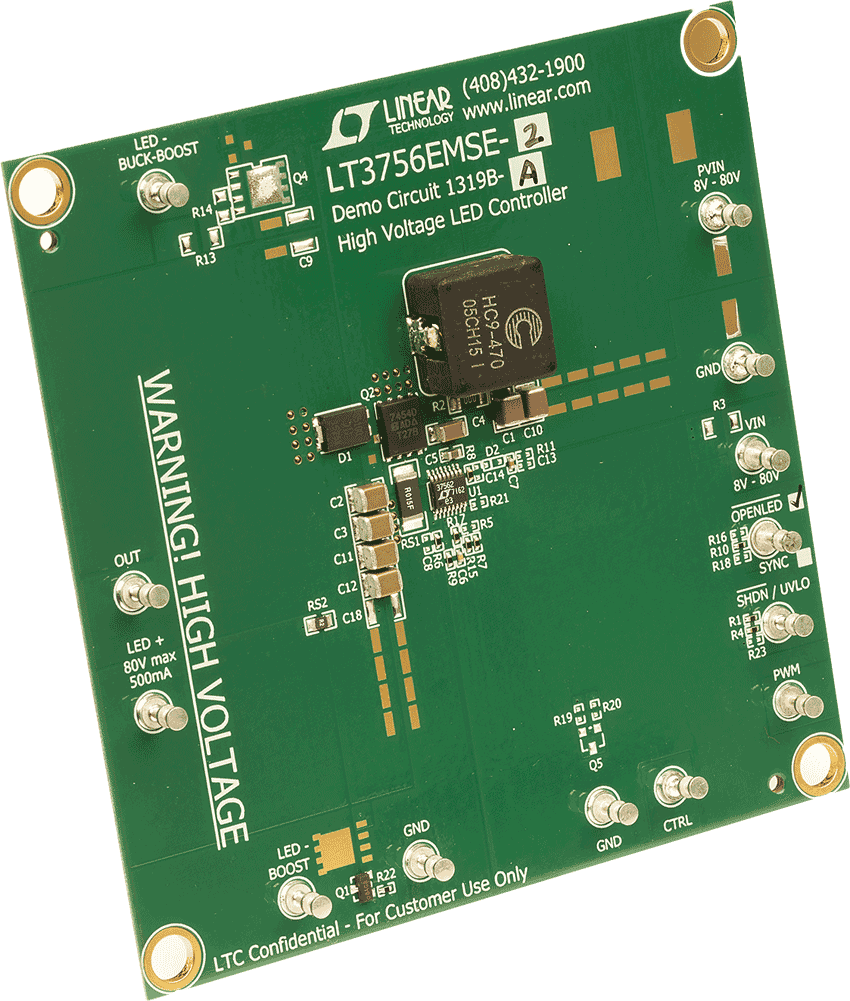

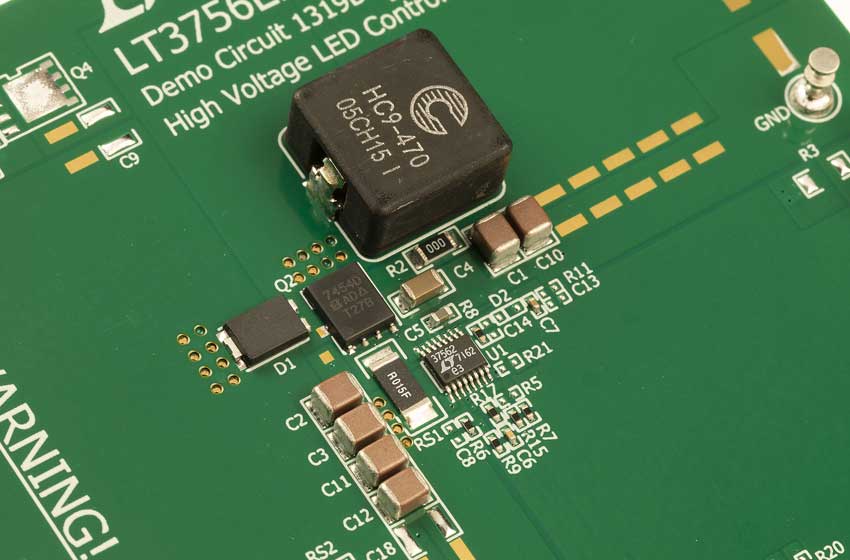

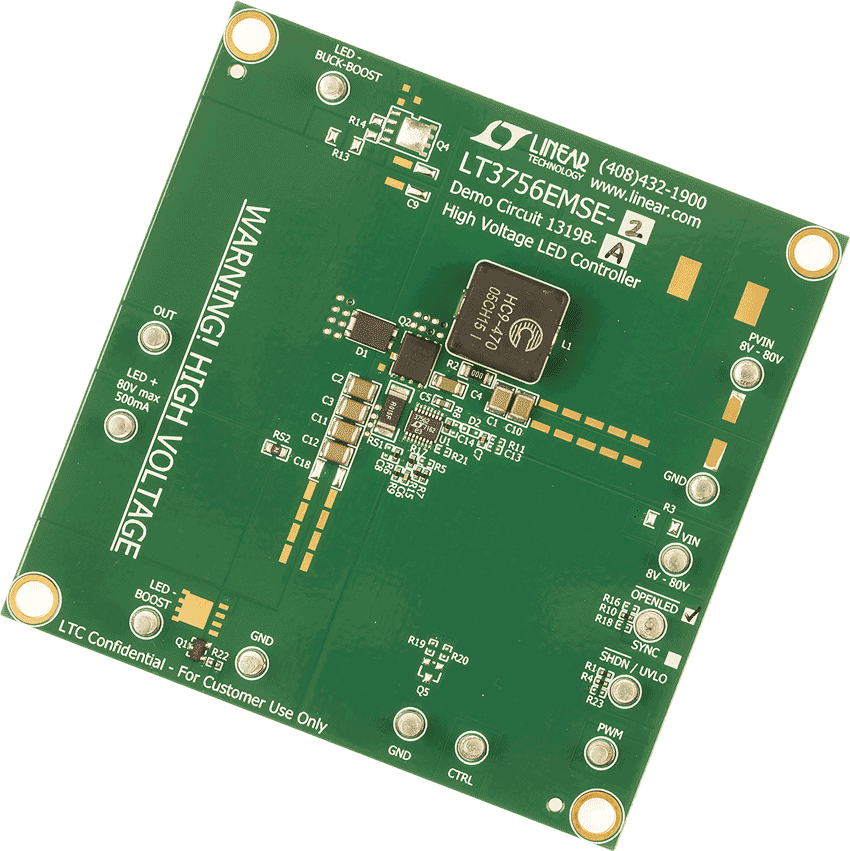

DC1319B - Demo Manual11/13/2009PDF244K
-
