製品概要

機能と利点

  • 3000:1 のTrue Color PWM調光
  • 広い入力電圧範囲: 4.5V~40V
  • 出力電圧:最大75V
  • 定電流および定電圧レギュレーション
  • 100mVハイサイド電流センス
  • 昇圧、降圧モード、昇降圧モード、SEPICまたはフライバック・トポロジーでLEDをドライブ
  • 調整可能な周波数:100kHz~1MHz
  • オープンLED保護
  • ヒステリシスを備えた低電圧ロックアウトをプログラム可能
  • 改善されたオープンLEDステータス・ピン(LT3755-2)
  • 周波数同期(LT3755-1)
  • PWM切断スイッチ・ドライバ
  • CTRLピンにより、アナログ調光を実現
  • 低シャットダウン電流:<1μA
  • プログラム可能なソフトスタート

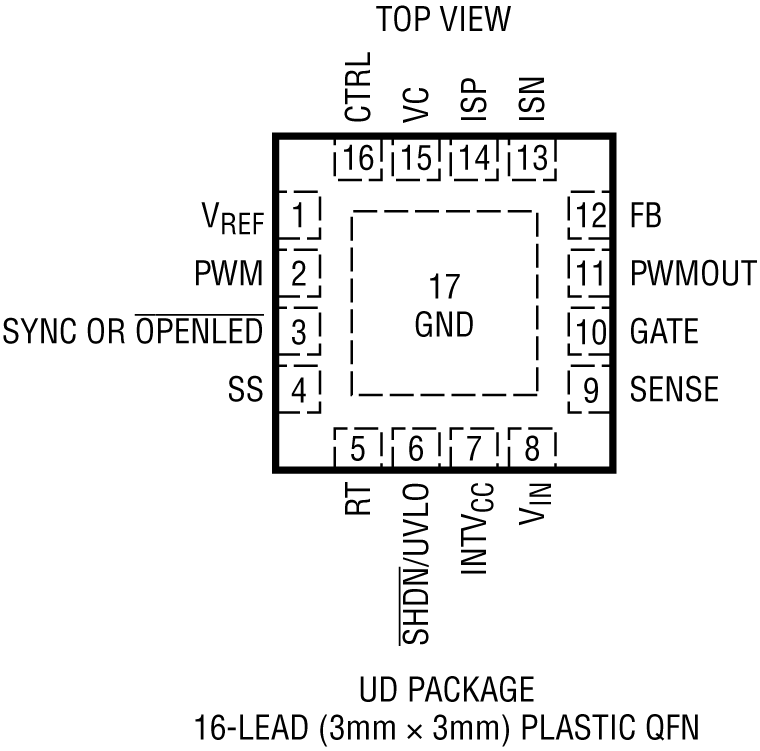

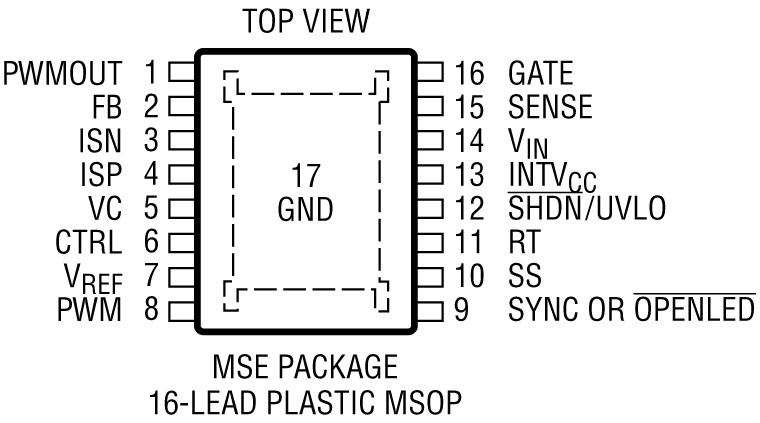

  • 熱特性が改善された16ピンQFN(3mm×3mm)およびMSOPパッケージ
  • 新規設計には、LT3755ではなく、LT3755-2を推奨します

製品概要

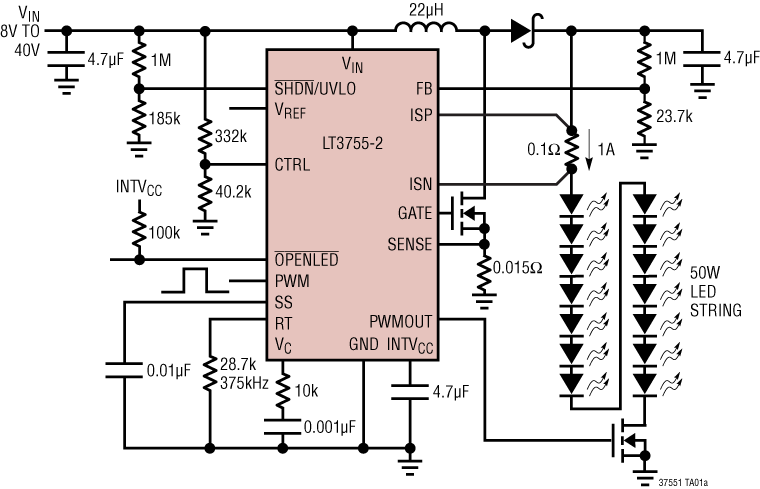

LT3755、LT3755-1、LT3755-2は、高電流LEDをドライブするための定電流源として動作するDC/DC コントローラです。これらのデバイスは内蔵の安定化7.15V電源で外付けのローサイドNチャネル・パワーMOSFETをドライブします。固定周波数電流モード・アーキテクチャを採用しているので、広い電源および出力電圧範囲にわたり安定動作を行います。グランド基準電圧のFBピンはいくつかのLED保護機能の入力となるとともに、コンバータが定電圧源として動作することを可能にします。周波数調整ピンによって100kHz~1MHzの周波数をユーザが設定可能で、効率、性能または外付け部品サイズを最適化することができます。

LT3755/LT3755-1/LT3755-2はLEDストリングのハイサイドで出力電流をセンスします。ハイサイド電流センスはLEDをドライブするための最も柔軟な回路で、昇圧、降圧モードまたは昇降圧モード構成を可能にします。PWM入力は最大3000:1のLED調光比を実現し、CTRL入力ピンを使用してアナログ調光を追加することができます。


アプリケーション

  • 高電力LED
  • バッテリチャージャ
  • 電流制限付き高精度電圧レギュレータ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

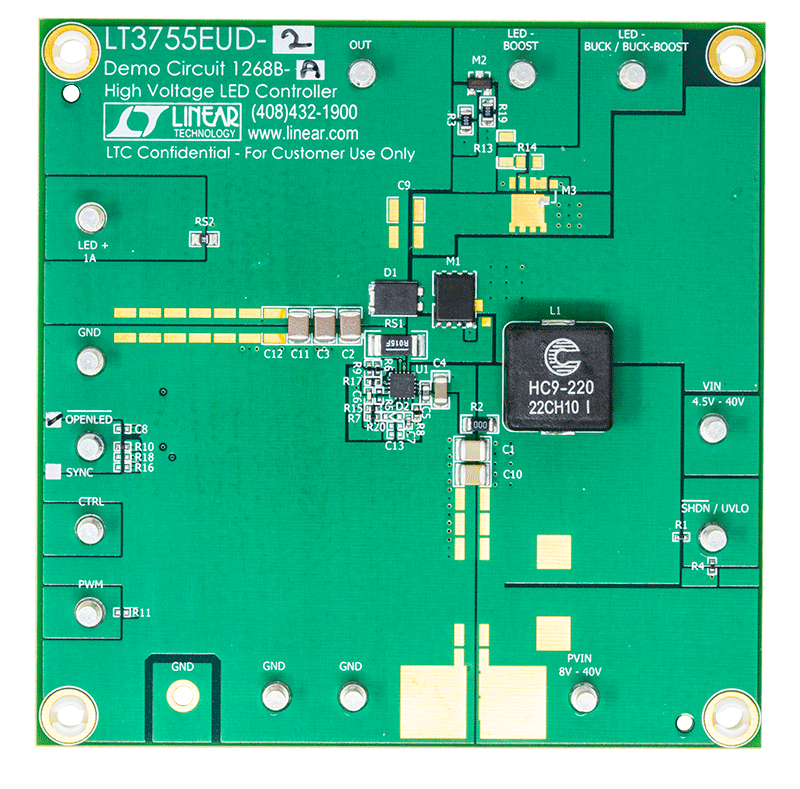

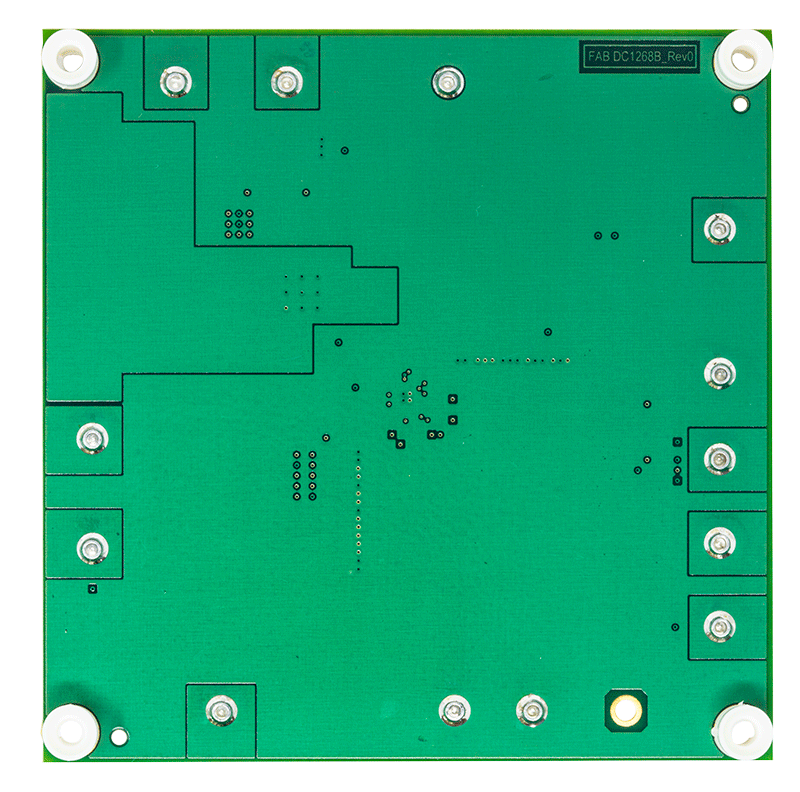

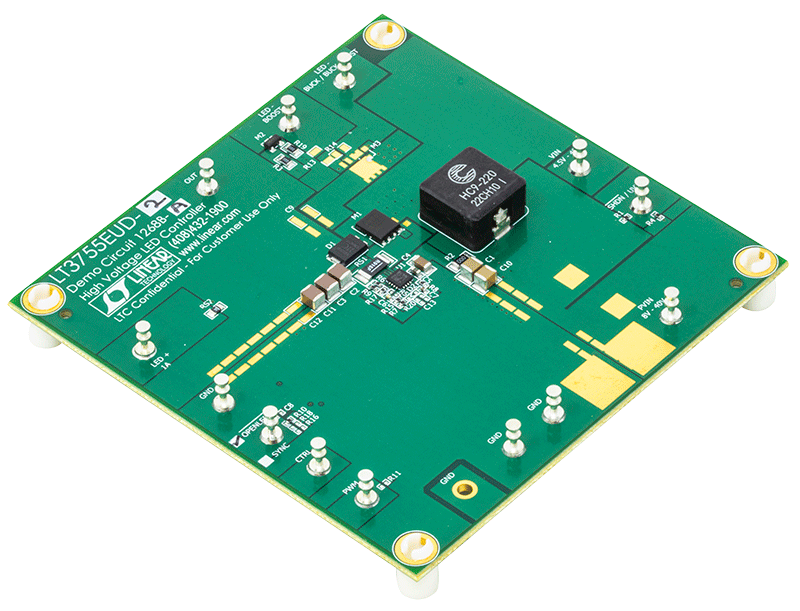

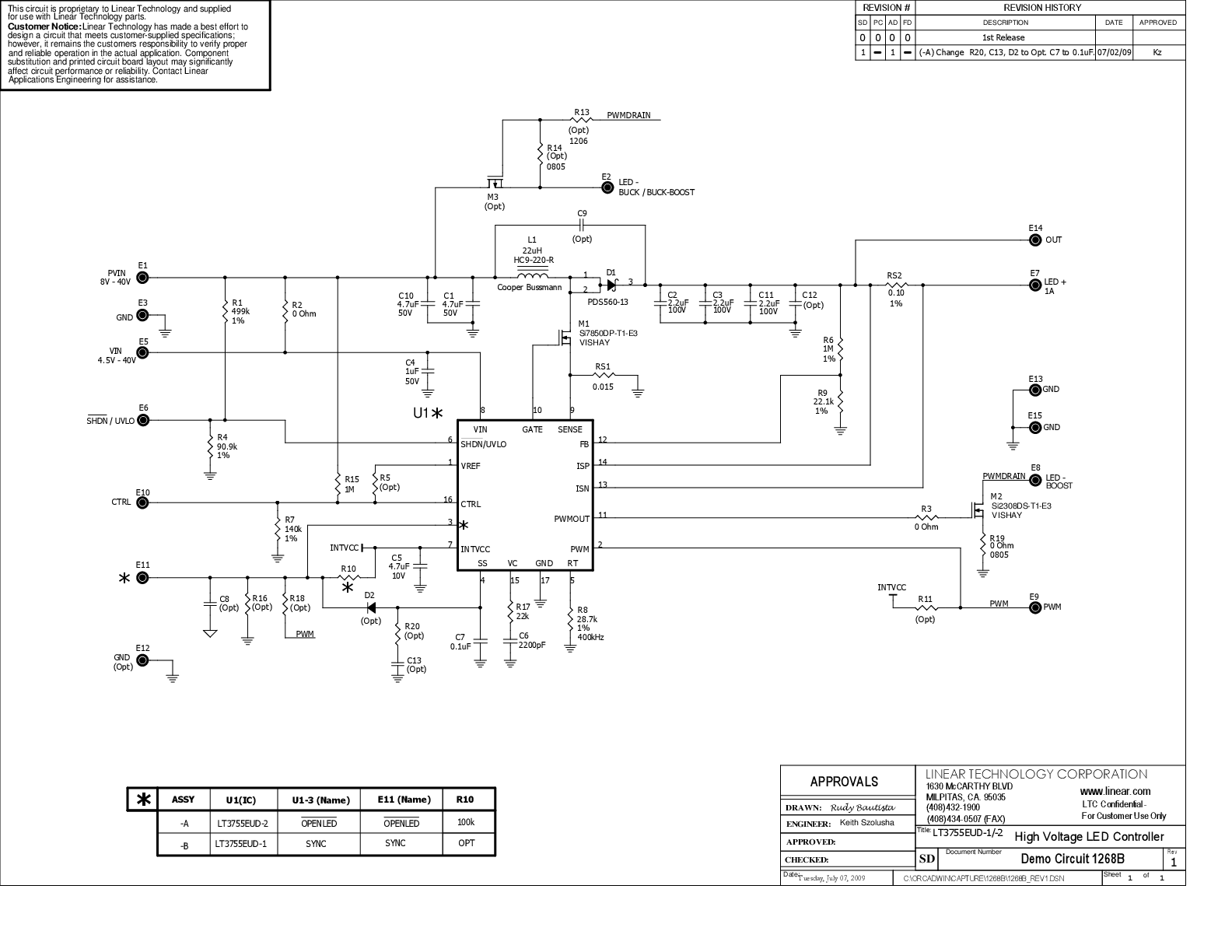

評価キット (2)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT3755
LT3755-1
LT3755-2
