LT3640: パワーオン・リセットとウォッチドッグ・タイマを備えたデュアル・モノリシック降圧レギュレータ データシート (Rev. )7/15/2010PDF3M
製品概要
機能と利点
- 高電圧降圧レギュレータ：
- 動作範囲：4V～35V
- 出力電流：1.3A
- 過電圧ロックアウト：55Vまでの電圧から入力を保護
- 低電圧同期整流式降圧レギュレータ：
- 入力電圧範囲：2.5V～5.5V
- 出力電流：1.1A
- 同期可能な可変スイッチング周波数：350kHz～2.5MHz
- プログラム可能なパワーオン・リセット・タイマ
- プログラム可能なウィンドウ・モード・ウォッチドッグ・タイマ
- 消費電流：290μA（標準）
- 短絡耐性
- プログラム可能なソフトスタート
- 低シャットダウン電流：IQ < 1μA

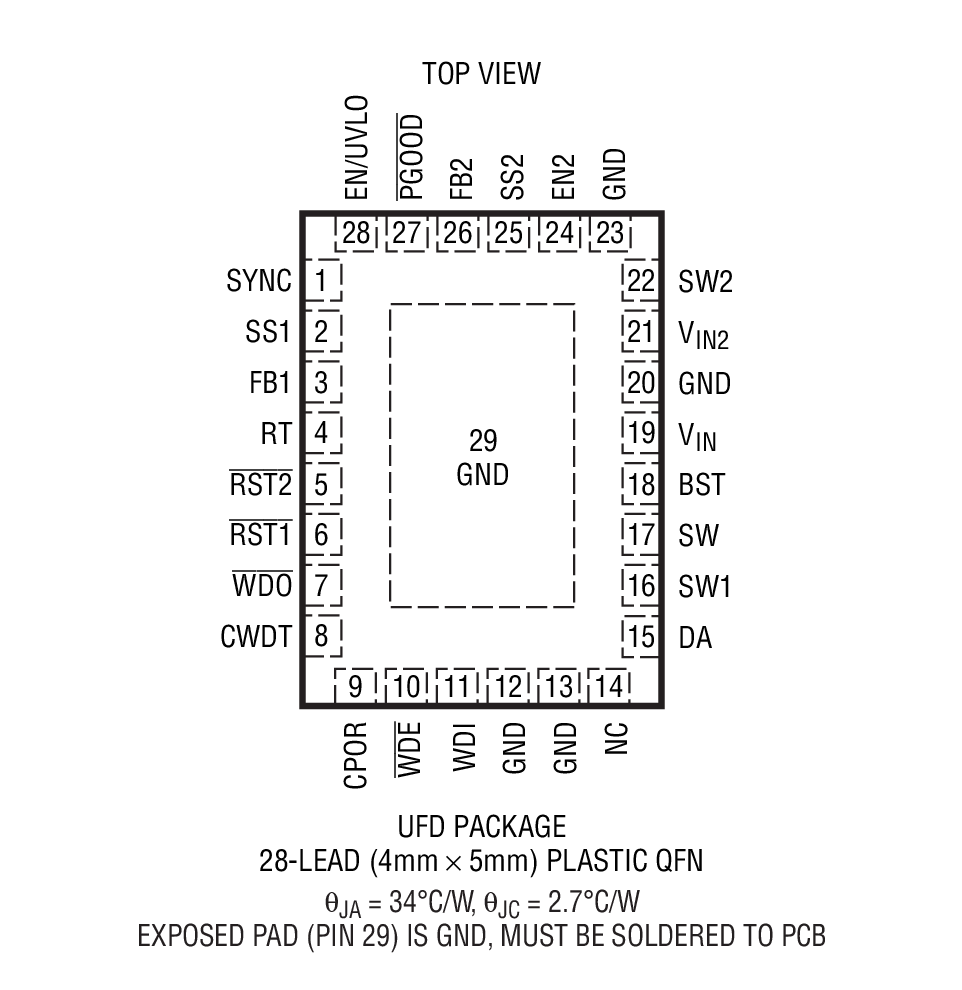

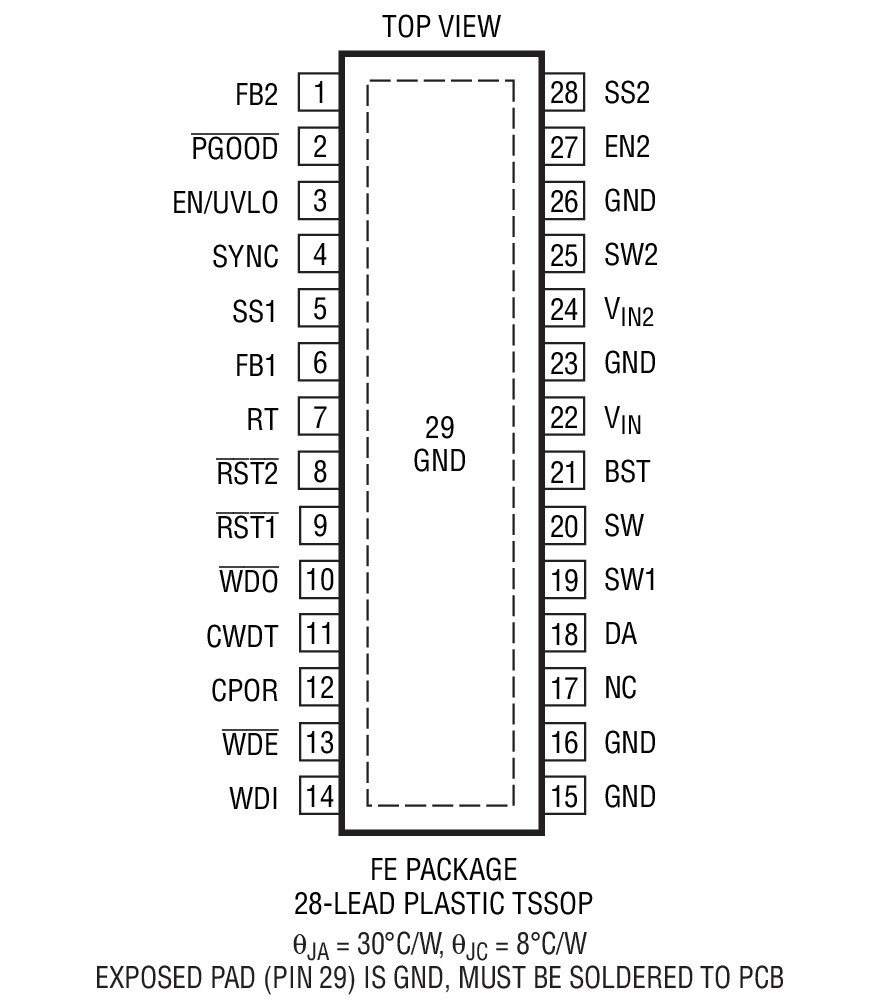

- 熱特性が改善された28ピン(4mm × 5mm)QFNおよび28ピンTSSOPパッケージ
製品概要

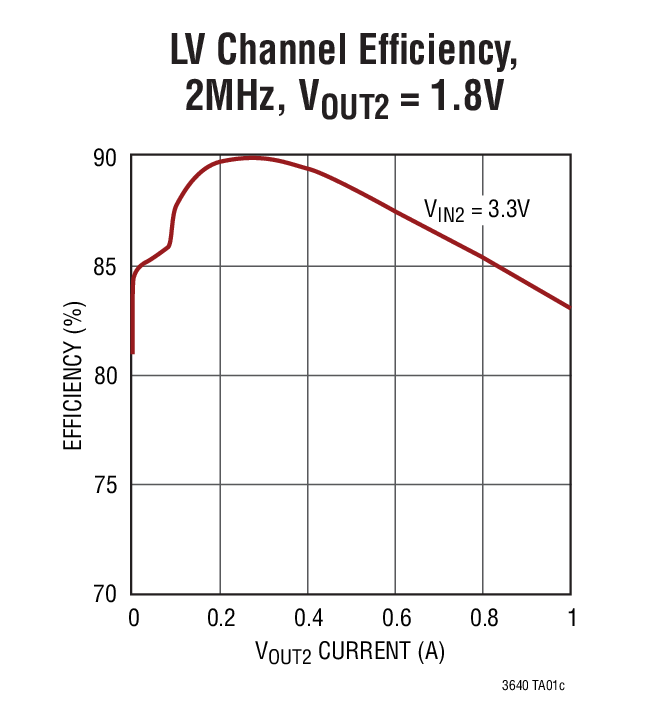

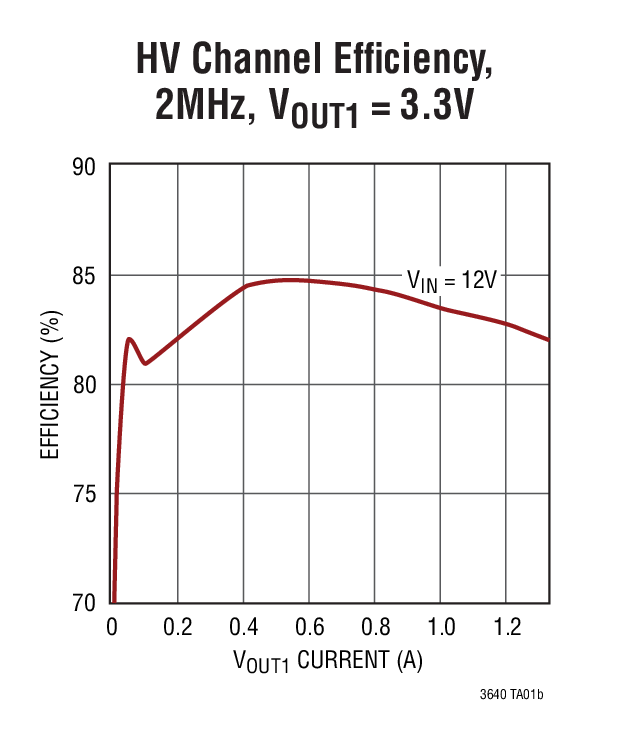

LT3640は、パワーオン・リセットとウォッチドッグ・タイマを搭載したデュアル・チャネル、電流モード、モノリシック降圧スイッチング・レギュレータです。どちらのレギュレータも、周波数を調整可能な(350kHz～2.5MHz)1個の発振器に同期します。軽負荷では、どちらのレギュレータも低リップルのBurst Mode®で動作し、高効率と低出力リップルを維持します。
高電圧チャネルは、2.4Aのトップ・スイッチを内蔵した非同期整流式降圧レギュレータで、4V～35Vの入力で動作し、36.5Vの過電圧ロックアウトにより55Vまでの電圧からデバイスを保護します。低電圧チャネルは2.5V～5.5Vの入力で動作し、同期パワー・スイッチを内蔵しているので、外付けショットキー・ダイオードなしで高効率を達成します。どちらのチャネルもサイクルごとの電流制限を行い、短絡された出力からデバイスを保護します。
パワーオン・リセットとウォッチドッグのタイムアウト期間は外付けコンデンサを使用して調整可能です。ウィンドウ・モード・ウォッチドッグ・タイマは、マイクロプロセッサのパルスの間隔が短すぎるか、あるいは長すぎると知らせます。
LT3640は28ピン4mm × 5mmQFNパッケージと28ピンTSSOPパッケージで供給されます。どちらのパッケージも露出パッドを備えているので、熱抵抗を小さく抑えることができます。
アプリケーション
- 産業用電源
- 車載電子制御装置
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R526 Reliability Data3/26/2018PDF365 K
-

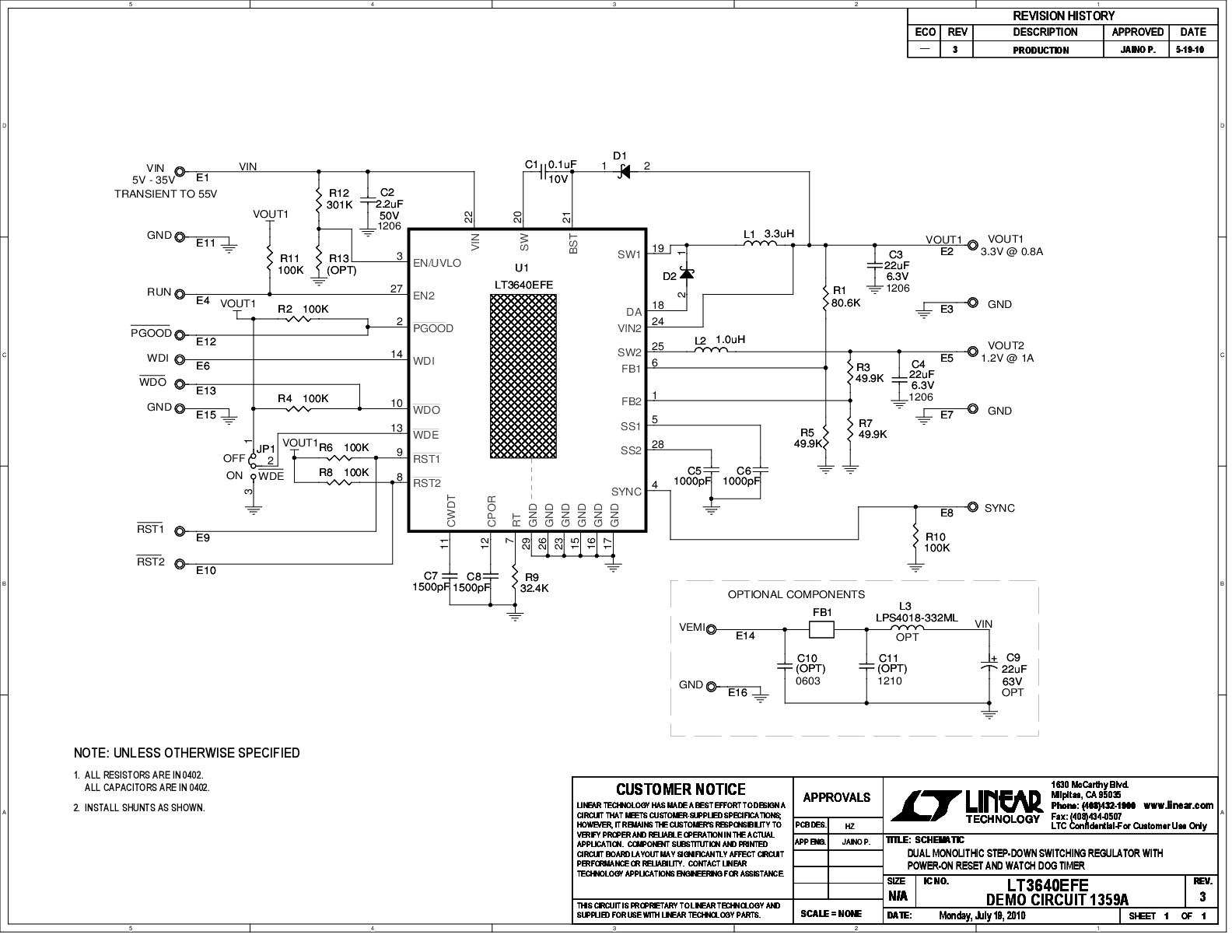

DC1359A - Demo Board Manual8/18/2010PDF313K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3640
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3640EFE#PBF | 成分表 | 品質および信頼性 | 28-Lead TSSOP w/ EP | |
| LT3640EFE#TRPBF | 成分表 | 品質および信頼性 | 28-Lead TSSOP w/ EP | |
| LT3640EUFD#PBF | 成分表 | 品質および信頼性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LT3640EUFD#TRPBF | 成分表 | 品質および信頼性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LT3640IFE#PBF | 成分表 | 品質および信頼性 | 28-Lead TSSOP w/ EP | |
| LT3640IFE#TRPBF | 成分表 | 品質および信頼性 | 28-Lead TSSOP w/ EP | |
| LT3640IUFD#PBF | 成分表 | 品質および信頼性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LT3640IUFD#TRPBF | 成分表 | 品質および信頼性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R526 Reliability Data |
