LT3595

16チャネル降圧モードLEDドライバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.50
特長
  • 入力電源範囲:4.5V~45V
  • LED電流:最大50mA/チャネル
  • 100mA、45Vスイッチを内蔵
  • 20mAでのLED間の相対電流整合:8%
  • 16個の独立したLEDチャネル

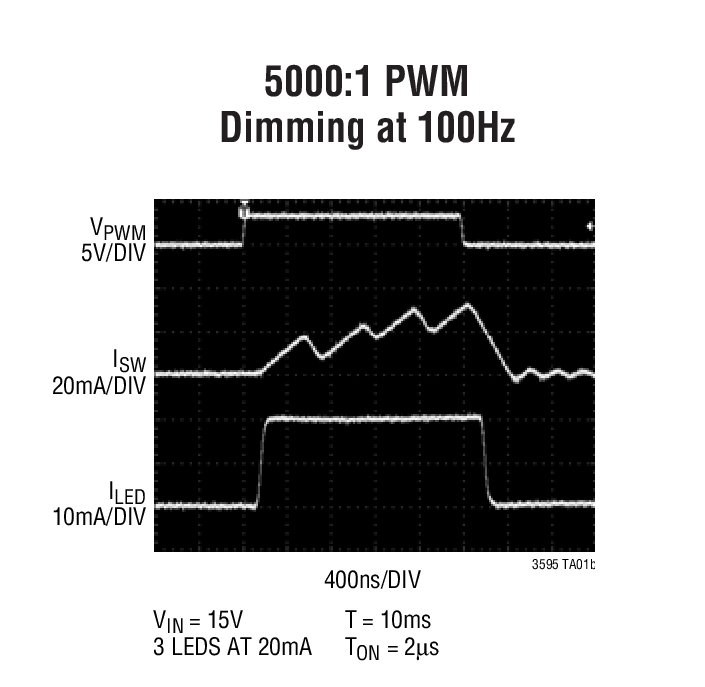

  • 5000:1のTrue Color PWM調光範囲
  • シャットダウン時のLED切断
  • ショットキー・ダイオード内蔵
  • 低消費電流
  • 2MHzのスイッチング周波数
  • RSETピンによってマスターLED電流を設定
  • 標準効率:92%
  • オープンLED保護および熱保護

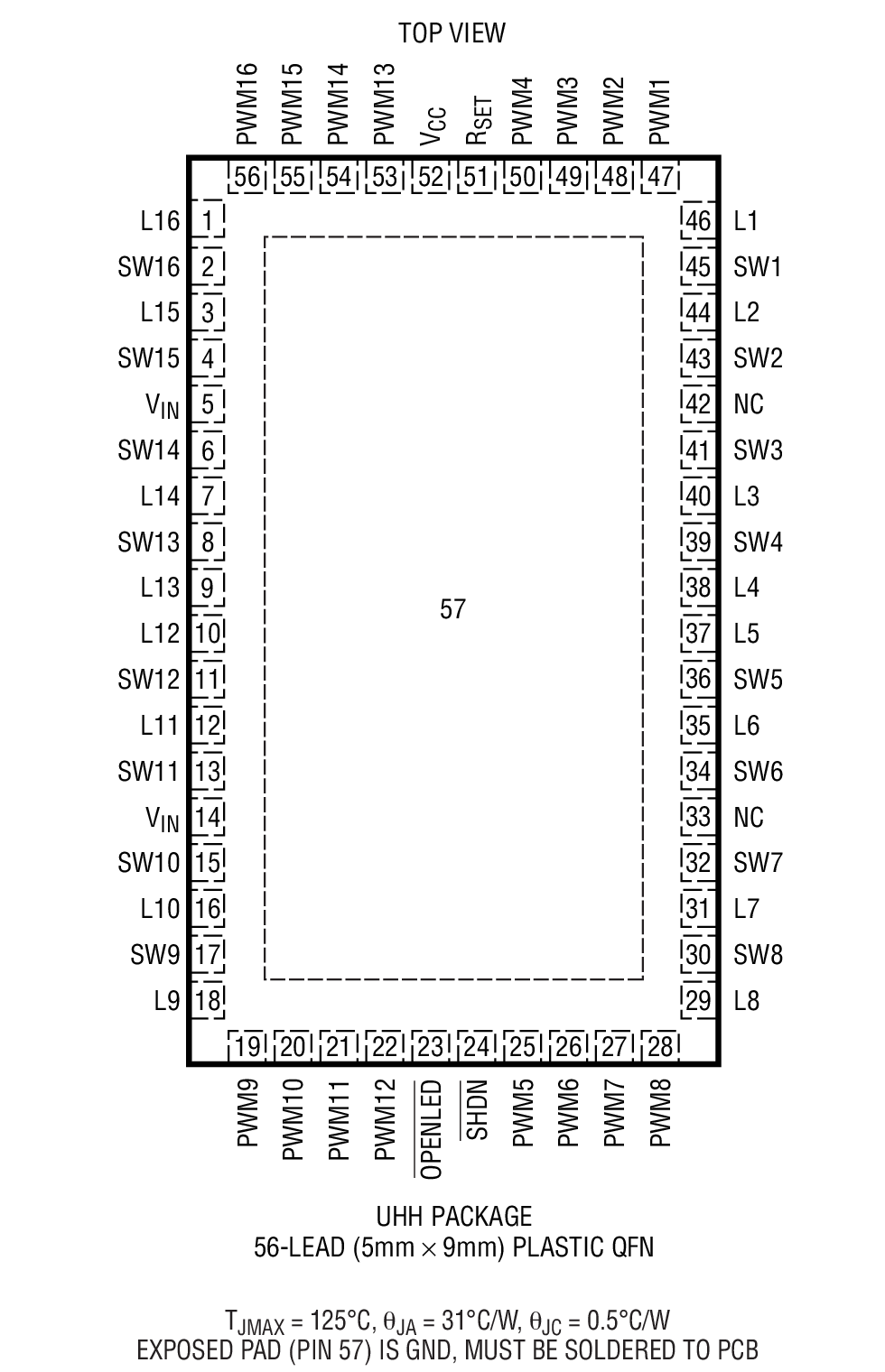

  • 5mm×9mm×0.75mmの56ピンQFNパッケージ
製品概要
show more Icon

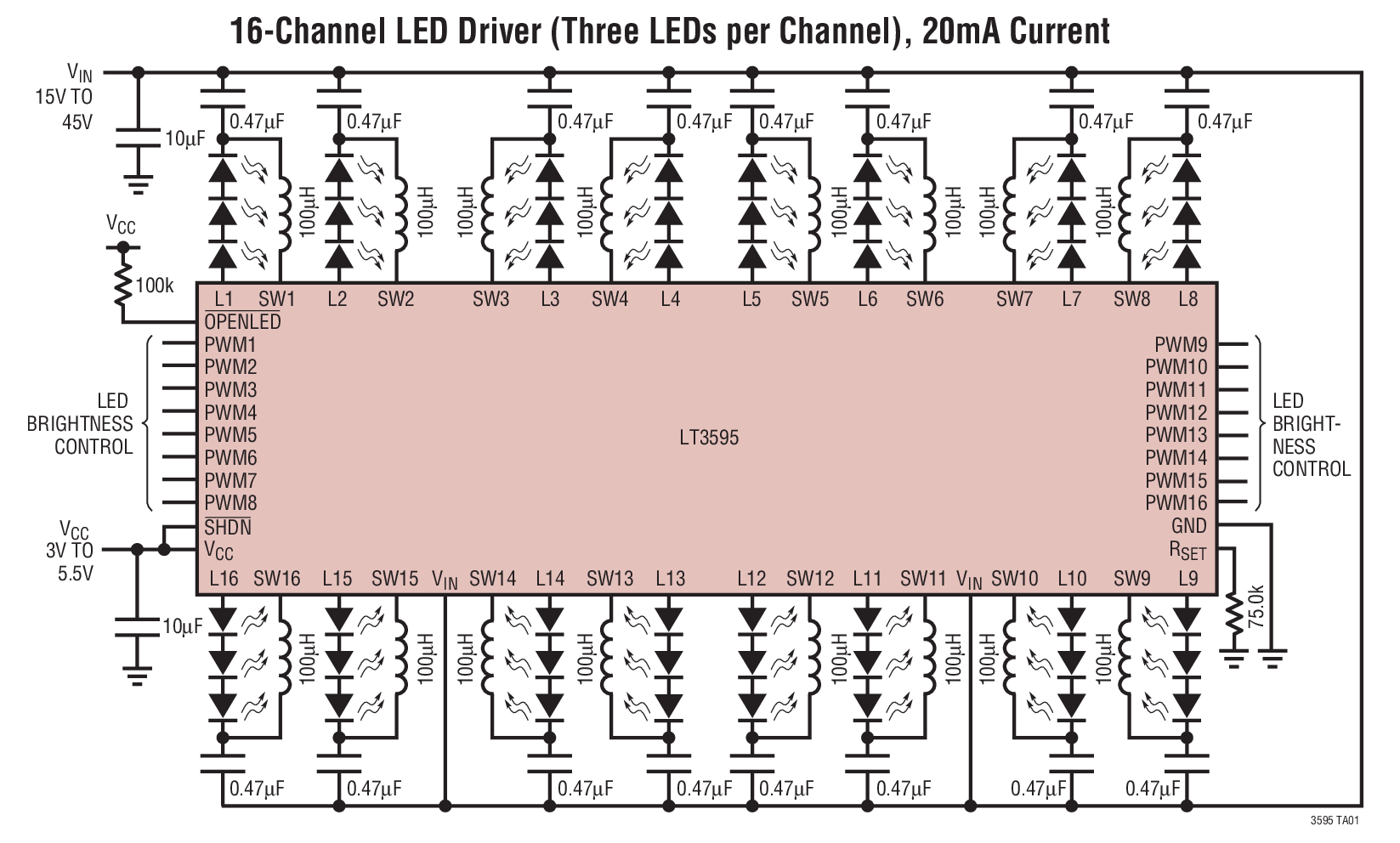

LT3595は、最大10個のLEDで構成された16の独立チャネルを最大50mAの電流でドライブするように設計された高性能LEDドライバです。LEDを直列に接続することによって同一のLED電流を供給するので、均一な輝度が得られます。パワースイッチ、ショットキーダイオード、補償部品をすべて内蔵しているので、コンバータの実装面積を小さく抑え、部品コストを削減します。2MHzの高いスイッチング周波数により、高さの低い小型のインダクタやコンデンサを使用可能です。固定周波数電流モード・アーキテクチャを採用しているので、広い電源および出力電圧範囲で安定動作を行います。

1本の外付け抵抗で16チャネルすべてのLED電流を設定し、調光は個々のPWMピンのパルス幅変調によってチャネルごとに制御されます。16個のドライバ間の相対電流整合は8%で、PWM調光範囲は5000:1です。このデバイスは、5mm×9mm×0.75mmの56ピンQFNパッケージで供給されます。


アプリケーション

  • LEDビデオ・ビルボード
  • LEDテレビ
  • スタジアムおよび広告ディスプレイ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.50

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3595EUHH#PBF
  • HTML
  • HTML
LT3595EUHH#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1199A

LT3595EUHH Demo Board | 16-Channel Buck Mode LED Driver, 15V ≤ VIN ≤ 45V, VLED up to 12V @ 30mA (x16)

zoom

DC1199A

LT3595EUHH Demo Board | 16-Channel Buck Mode LED Driver, 15V ≤ VIN ≤ 45V, VLED up to 12V @ 30mA (x16)

LT3595EUHH Demo Board | 16-Channel Buck Mode LED Driver, 15V ≤ VIN ≤ 45V, VLED up to 12V @ 30mA (x16)

製品の詳細

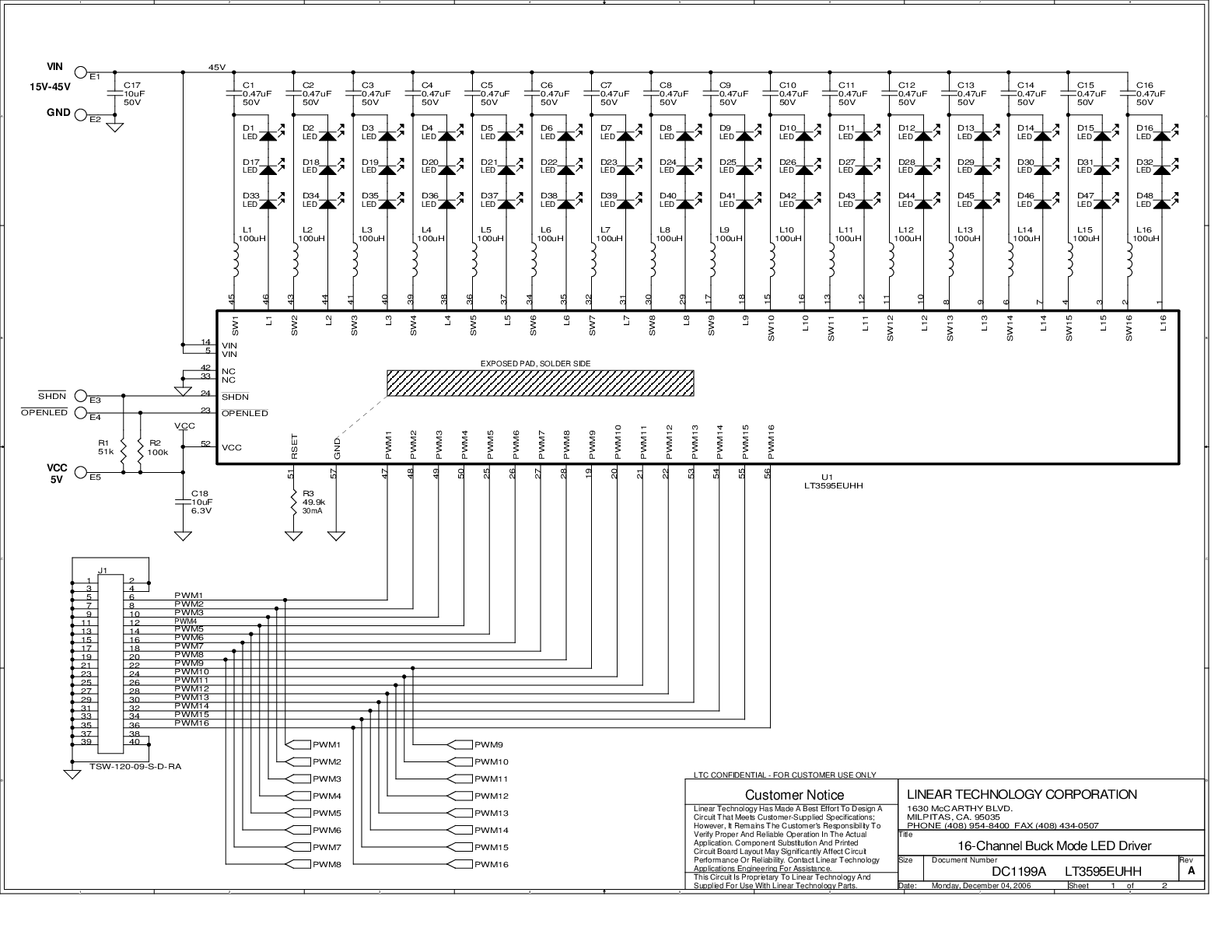

Demonstration circuit 1199A is a 16-Channel Buck Mode LED Driver featuring the LT3595EUHH. The circuit is optimized to drive 16 channels of three series LEDs at 30mA, though the LT3595 is capable of driving up to 10 LEDs at 50mA per channel. Each channel has three series white LEDs and they are stuffed on the PCB. The LT3595 features a wide input voltage range, integrated components, externally set LED current, high pwm dimming range, high efficiency, shutdown, open LED protection, and 2MHz switching frequency.


The 100mA, 45V fully integrated switches help drive up to 10 LEDs per channel in series at 50mA each. Internal catch diodes reduce external component count and circuit size. PWM dimming is as high as 1000:1 at 100Hz over the entire input voltage range.


There are three input power terminals: VIN ranges from 15V up to 45V and is used for powering the LEDs, VCC powers the LT3595 and the pwm gates, and µVIN (6-12V) powers the onboard PIC microprocessor. The PIC allows the board to demonstrate some preprogrammed patterns and PWM dimming. Although the range of the LT3595 VCC pin goes down to 3V, 5V is needed for the PWM signal gates to work properly with the PIC.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
