LT3506

製造中

デュアル･モノリシック1.6A降圧スイッチング・レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲：3.6V～25V
  • パワースイッチを搭載した2個の1.6A出力スイッチング･レギュレータ
  • 固定スイッチング周波数
    • LT3506: 575kHz
    • LT3506A: 1.1MHz
  • 位相をずらしたスイッチングにより、リップルを低減
  • ±1%の高精度0.8Vリファレンス
  • 個別のシャットダウン/ソフトスタート･ピン
  • 個別のパワーグッド･インジケータにより、電源シーケンス制御を簡素化
  • 小型のインダクタやセラミック･コンデンサを使用
  • 熱特性が改善された小型16ピン5mm×4mm DFNおよびTSSOP表面実装パッケージ

LT3506は2Aのパワースイッチを内蔵するデュアル電流モードPWM降圧DC/DCコンバータです。どちらのコンバータも1つの発振器に同期し、逆位相で動作するので、入力リップル電流を低減します。出力電圧は外付けの抵抗分割器で設定され、各レギュレータはシャットダウン回路とソフトスタート回路を個別に搭載しています。各レギュレータは出力が安定化されたときにパワーグッド信号を生成するので、電源シーケンス制御を簡素化し、マイクロコントローラやDSPとインターフェイスを行います。

スイッチング周波数はLT3506が575kHz、LT3506Aが1.1MHzです。この高いスイッチング周波数により、小型のインダクタやコンデンサを使用可能で、非常に小型のデュアル1.6A出力ソリューションを提供できます。固定周波数とセラミックコンデンサを組み合わせることにより、出力リップル電圧が低く予測可能です。LT3506は入力範囲が3.6V～25Vと広いので、4セル･バッテリや5Vロジック･レールから非安定化ACアダプタ･トランス、鉛蓄電池、分配型電源に至る様々な電源を安定化します。電流モードPWMアーキテクチャにより、簡単な補償部品を使用して高速過渡応答を実現し、サイクルごとの電流制限を行います。周波数フォールドバックとサーマル･シャットダウンにより、さらにデバイスを保護します。


アプリケーション

  • ディスク･ドライブ
  • DSP電源
  • ACアダプタ･トランスの安定化
  • 分配型電源の安定化
  • DSLモデム
  • ケーブル･モデム
LT3506
デュアル･モノリシック1.6A降圧スイッチング・レギュレータ

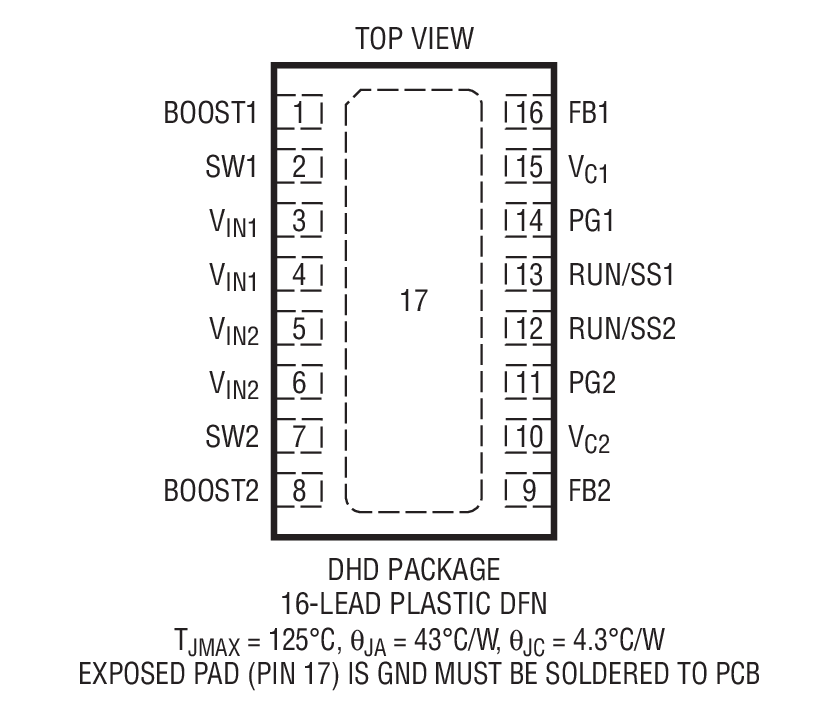

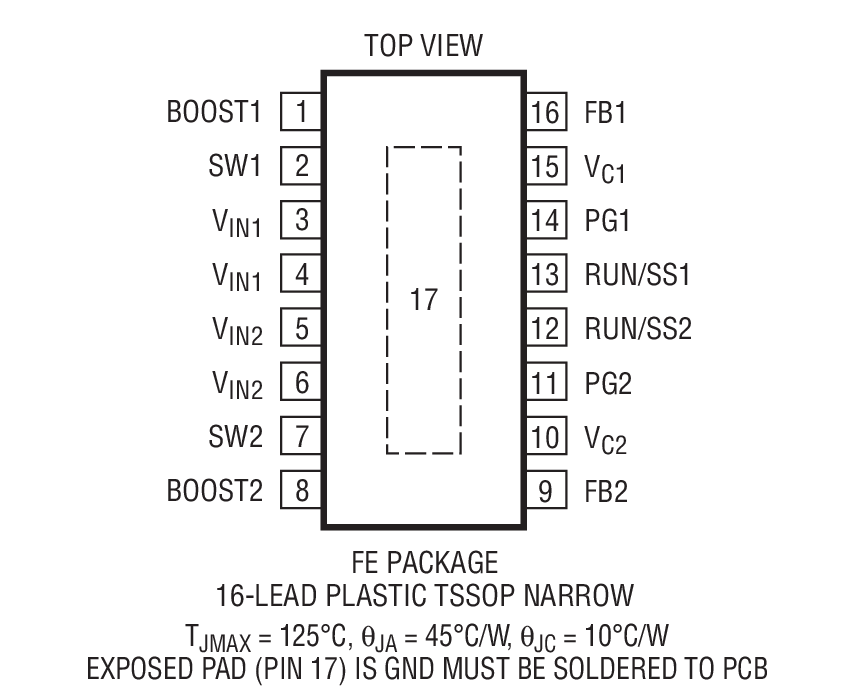

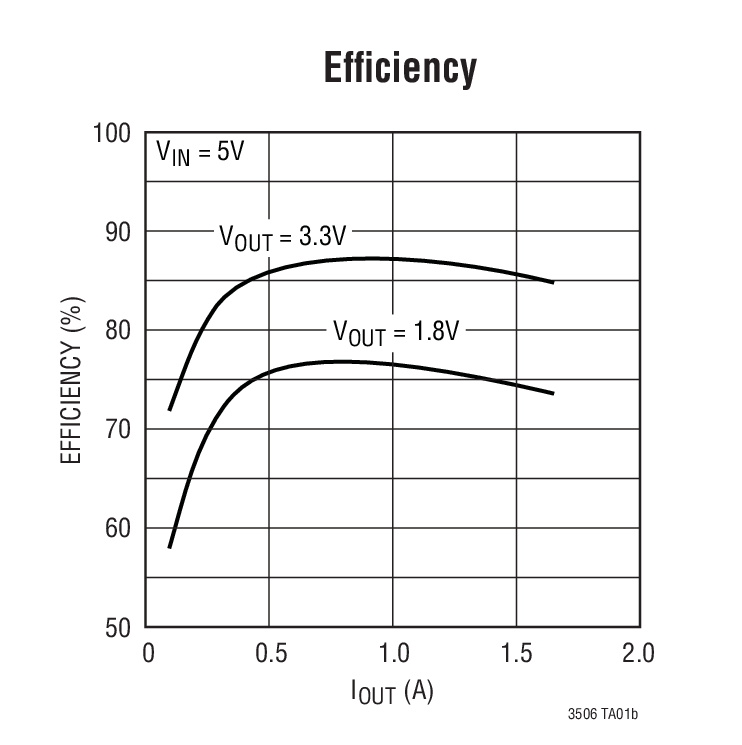

Efficiency Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
LTC3880
新規設計に推奨 デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
回路モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
保護スイッチ ＆ コントローラ 2
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
LTC4359
新規設計に推奨 逆入力保護機能を備えた理想ダイオード・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3506
  • LT3506A
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC958A

LT3506/LT3506A Demo Board | 2 Circuits, Dual, 25V, 1.6A Monolithic Step-Down Converter

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 958 is a Dual Monolithic 1.6A Step-Down Switching Regulator featuring the LT3506A and LT3506. The top half of the board features the LT3506A circuit and the bottom  half of the board features the LT3506 circuit. These two devices are nearly identical except for the switching frequency, and the two circuits are totally independent on the demo board. The LT3506A circuit switches at 1.1MHz and takes a 6.8V to 25V input voltage and generates a 5V and a 3.3V output, both at 1.6A. The LT3506 circuit switches at 575kHz and takes a 3.6V to 21V input and generates a 1.8V and a 1.2V output, both at 1.6A.
DC958A
LT3506/LT3506A Demo Board | 2 Circuits, Dual, 25V, 1.6A Monolithic Step-Down Converter

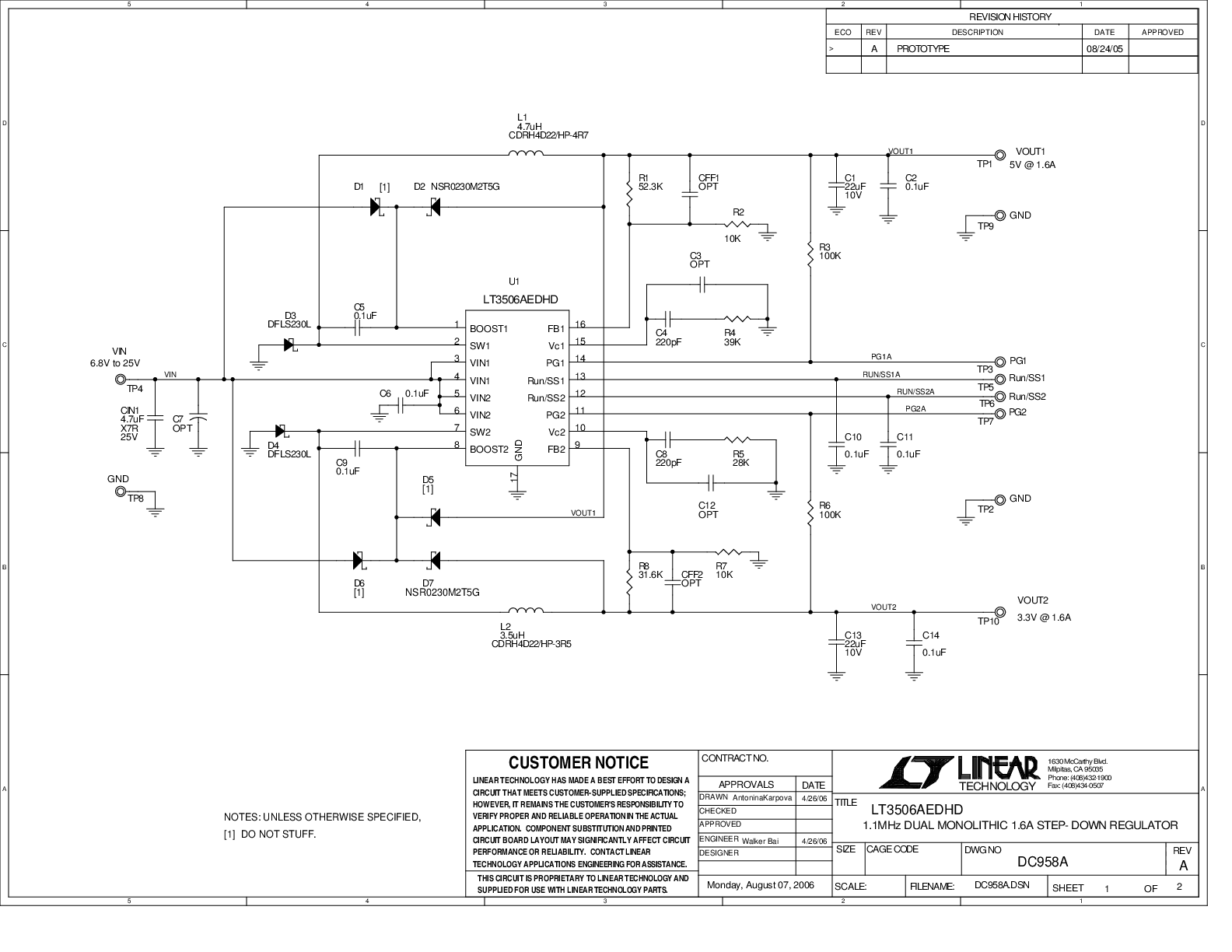

DC958A - Schematic
