製品概要
機能と利点
- 広い入力範囲：3.3V～60V

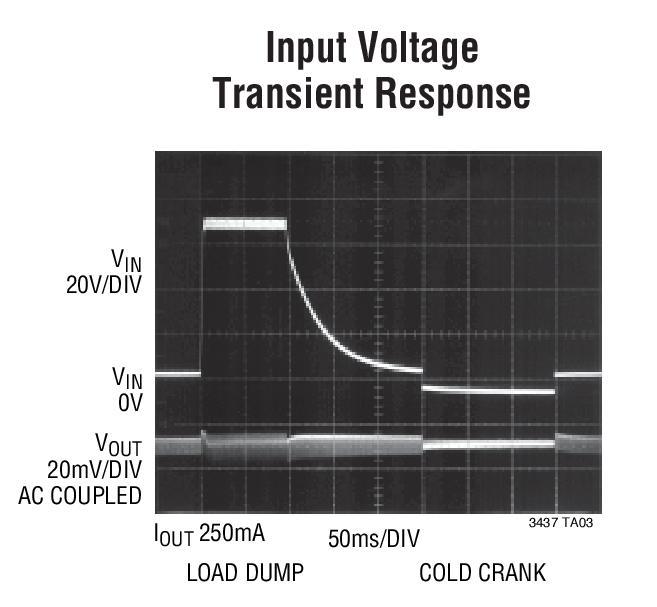

- 80Vまでの負荷遮断（入力過渡）保護
- ピーク・スイッチ電流：500mA

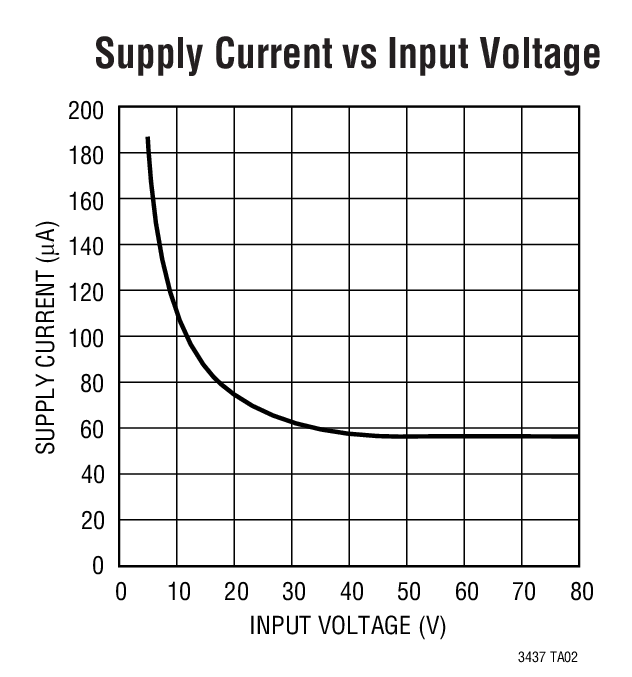

- バーストモード動作：消費電流が100μ
- 低いシャットダウン電流：IQ < 1μAQ < 1µA
- バーストモード動作を無効
- 200kHzのスイッチング周波数
- 飽和スイッチ設計：0.8Ωオン抵抗
- デューティ･サイクル全域でピーク・スイッチ電流を維持
- 帰還リファレンス電圧：1.25V
- 容易に同期可能
- ソフトスタート機能
- 熱特性が改善された小型10ピンDFNパッケージ
製品概要

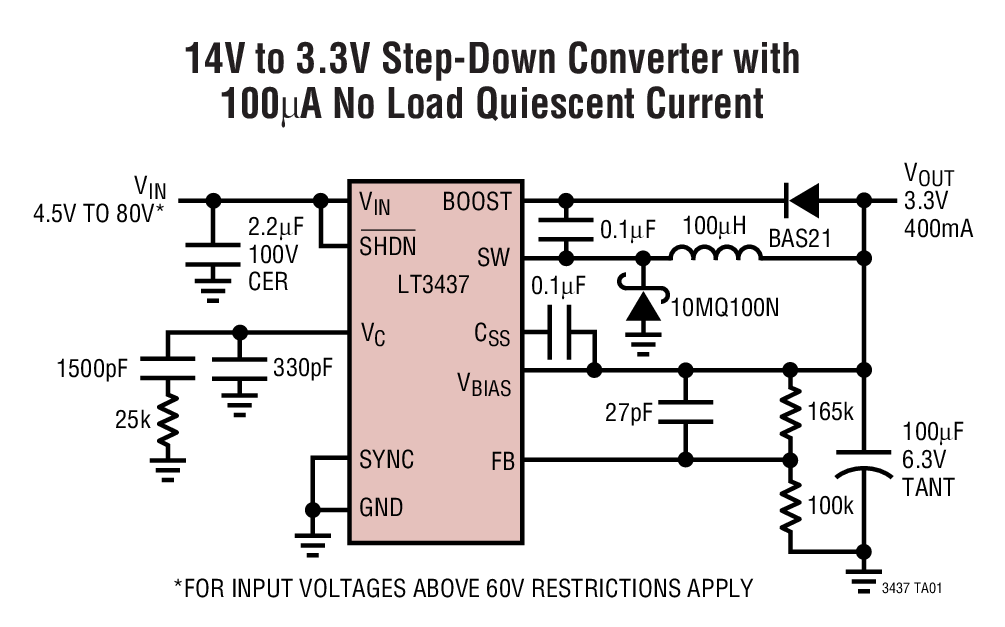

LT3437は、最大80Vの入力電圧を許容できる200kHzモノリシック降圧スイッチング・レギュレータです。高効率の500mA、0.8Ωスイッチに加え、必要な発振器、制御回路、ロジック回路をすべて内蔵しています。電流モード方式を採用しているので、過渡応答が高速で、優れたループ安定性が得られます。
革新的な設計技術と新しい高電圧プロセスを採用することで、広い入力範囲で高い効率を達成します。低電流でバーストモード動作を採用し、内部回路をバイアスする出力とパワー・スイッチを完全に飽和させる電源ブースト・コンデンサを使用することにより、広い出力電流範囲で効率を維持します。また、SYNCピンをロジック“High”にすることによってバーストモード動作を無効にすることができます。この場合、軽負荷時の効率は低下しますが、リップルは低減されます。特許取得の回路により、デューティサイクル全域でピーク・スイッチ電流を維持します。 シャットダウンにより、消費電流を1μA以下まで低減します。また、ロジック・レベル入力を使用してSYNCピンをドライブすることにより、外部同期可能です。CSSピンから出力までの間に1個のコンデンサを付加することで、出力電圧を制御しながらゆっくり上昇（ランプ）させることができます（ソフトスタート）。

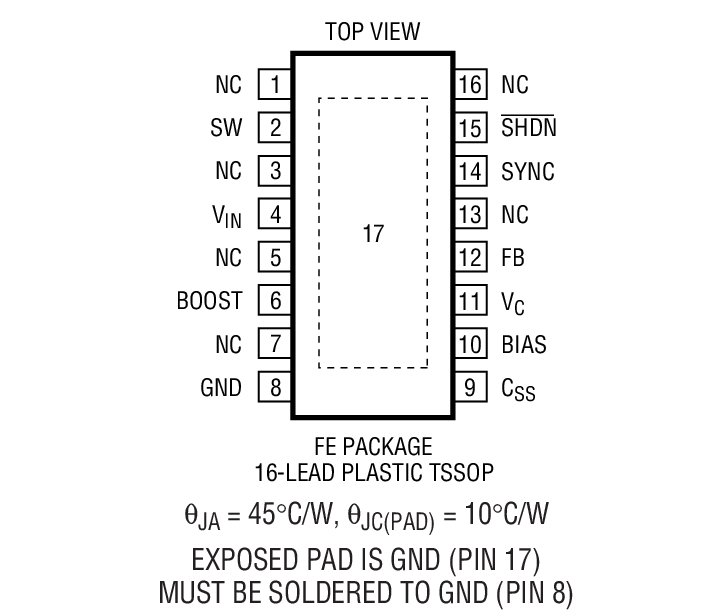

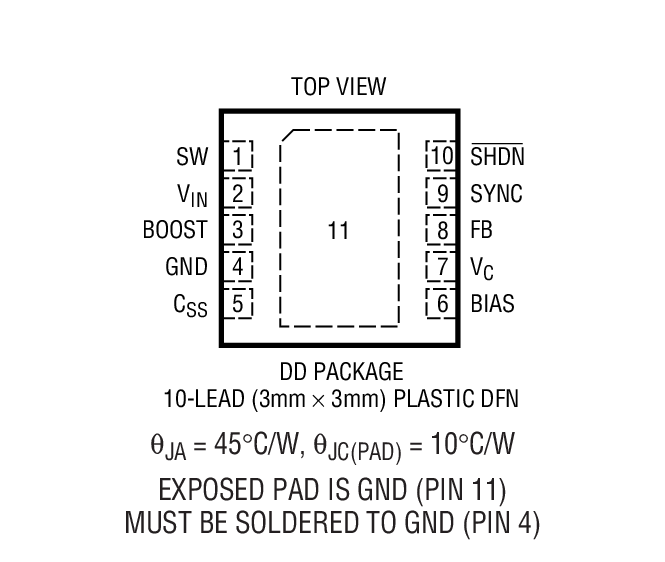

LT3437は高さの低い(0.75mm）3mm×3mm 10ピンDFNパッケージまたは16ピンTSSOPパッケージで供給されます。どちらのパッケージも熱抵抗が低い露出パッド･リードフレームを備えています。
アプリケーション
- 高電圧電力変換
- 14Vおよび42Vの車載システム
- 産業用電源システム
- 配電システム
- バッテリ駆動システム
- パワードイーサネット
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

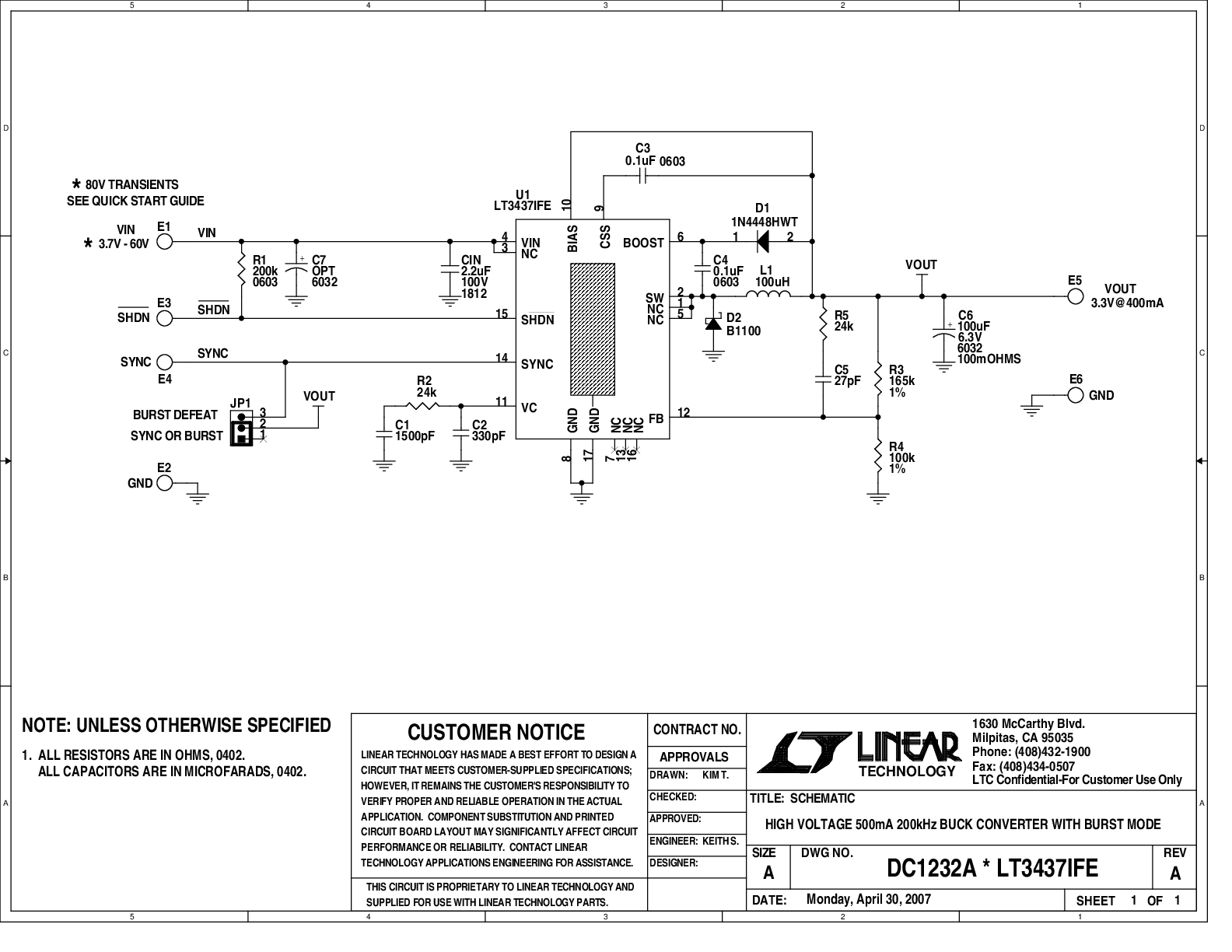

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3437
おすすめ製品
LT3437 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3437EDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3437EDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3437EFE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3437EFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3437HFE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3437HFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3437IDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3437IDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3437IFE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3437IFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R468 Reliability Data |
