LT3436: 3A, 800kHz Step-Up Switching Regulator Data Sheet8/28/2007PDF180K
製品概要
機能と利点
- 800kHzの固定スイッチング周波数
- 広い動作電圧範囲：3V～25V
- 高効率の0.1Ω/3Aスイッチ
- 帰還リファレンス電圧：1.2V
- 全体的な出力電圧許容誤差：±2%
- 高さの低い表面実装の外付け部品を使用
- 低いシャットダウン電流：11μA
- 1MHz～1.4MHzで同期可能
- 電流モード制御
- デューティ・サイクル全域で最大スイッチ電流定格が一定
- 熱特性が改善された小型TSSOP-16パッケージで供給
製品概要
LT3436は、800kHzのモノリシック昇圧スイッチング・レギュレータです。高効率の3A、0.1Ωスイッチに加え、高周波数電流モード・スイッチング・レギュレータを構成するのに必要なすべての制御回路を内蔵しています。電流モード制御により、過渡応答が高速で、優れたループ安定性が得られます。
新しい設計技術を採用することによって、広い動作範囲にわたって高スイッチング周波数で高い効率を達成します。内蔵の低損失レギュレータにより、24Vシステムからリチウムイオン・バッテリに至る広い入力範囲で一貫した性能を維持します。また、動作時の消費電流が1mAなので、特に低出力電流時に高い効率を維持します。シャットダウン時には消費電流が11μAまで低減されます。最大スイッチ電流は、デューティ・サイクル全域で一定に保たれます。外部ロジック・レベル信号と同期させることにより、内部発振周波数を1MHz～1.4MHzの範囲で高めることができます。
サイクルごとのスイッチ電流制限保護とサーマル・シャットダウンを搭載しています。また、高周波数動作により、入出力フィルタリング部品数を削減し、小型チップ・インダクタを使用できます。LT3436は、露出パッドの16ピンTSSOPパッケージで供給されます。
アプリケーション
- DSLモデム
- 携帯コンピュータ
- バッテリ駆動システム
- 配電
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R388 Reliability Data3/26/2018PDF32 K
-

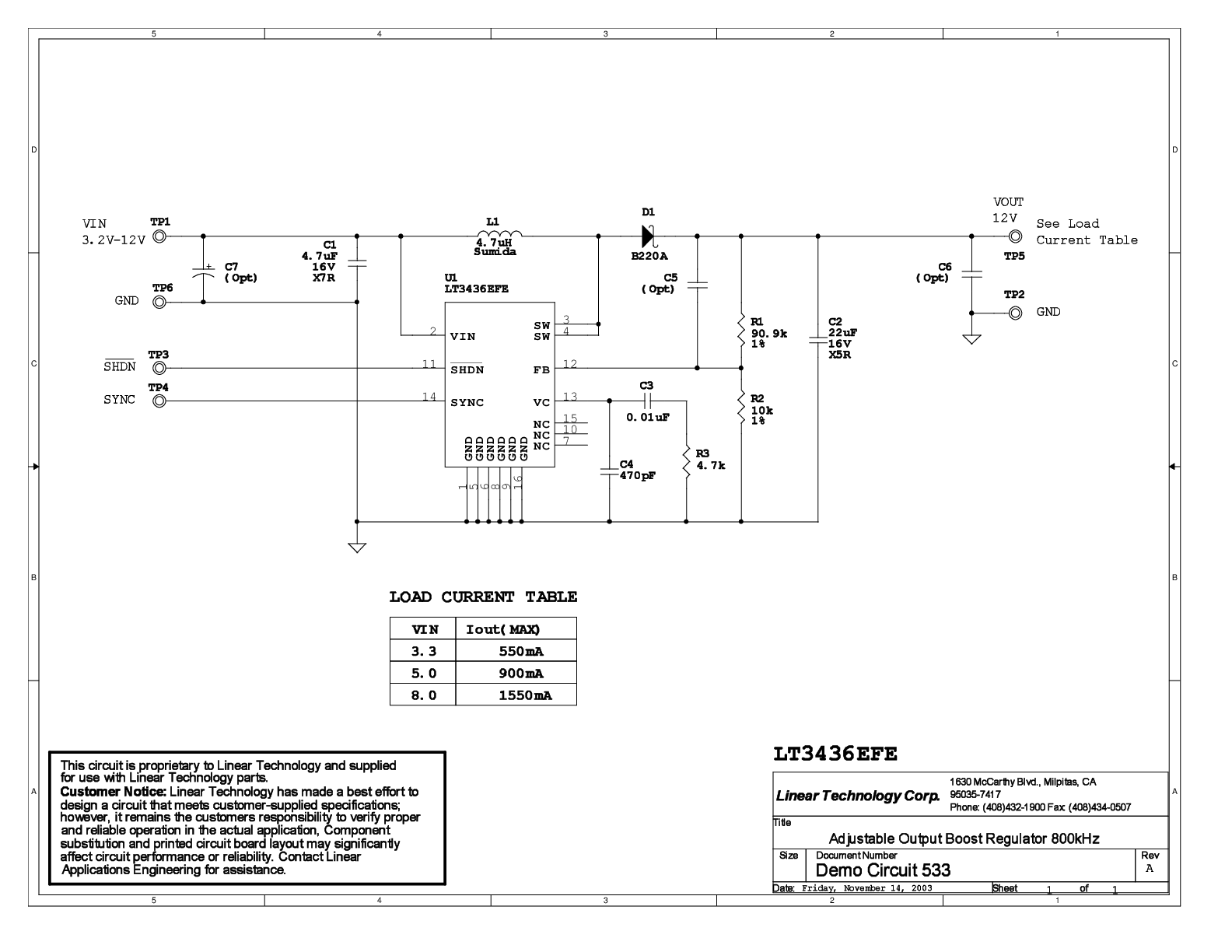

DC533A - Demo Manual9/24/2009PDF1M
-
AN-105: 電流センス（検出）回路集 電流に対するセンスを養う12/1/2005
-
高電圧を対象とする電流検出が、ついに容易に5/1/2005
-
Boost Converter Drives 1A White LEDs5/1/2004 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT3436
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3436EFE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3436EFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R388 Reliability Data |
