特長
- 広い入力範囲：5.5V～60V
- ピークスイッチ電流：全デューティサイクルにおいて3A
-
固定スイッチング周波数：
- 200kHz（LT3430）
- 100kHz（LT3430-1）
- スイッチ抵抗：0.1Ω
- 電流モード
- 実効消費電流：2.5mA
- シャットダウン電流：30μA
- 帰還リファレンス電圧：1.2V
- 容易に同期可能
- サイクル毎の電流制限
- 熱特性が改善された小型16ピンTSSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT3430/LT3430-1は、最大60Vの入力電圧を使用できるモノリシック降圧スイッチング・レギュレータです。高効率の3A、0.1Ωスイッチに加え、必要な発振器、制御回路、ロジック回路をすべて内蔵しています。電流モード・アーキテクチャにより、過渡応答が高速で、優れたループ安定性が得られます。
特殊な設計技術と新しい高電圧プロセスを採用することで、広い入力範囲で高い効率を達成します。回路をバイアスする出力とパワー・スイッチを飽和させる電源ブースト・コンデンサを使用することにより、広い出力電流範囲で効率を維持します。また、特許取得の回路により、デューティサイクル全域でピーク・スイッチ電流を維持します。 シャットダウン・ピンにより、消費電流を30μAまで低減することができます。また、SYNCピンへのロジック・レベル入力により、228kHz～700kHz（LT3430）または125kHz～250kHz（LT3430-1）の範囲で外部同期可能です。
LT3430/LT3430-1は熱特性が改善された16ピンTSSOPパッケージで供給されます。
アプリケーション
- 産業用および車載電源
- 携帯用コンピュータ
- バッテリ・チャージャ
- 配電システム
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3430
資料
Filters
1つが該当
-
すべて
-
デザイン・ノート
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
デザイン・ノート
3
ユーザ・ガイド
2
431.00K
760.00K
信頼性データ
1
32.78 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 2
デザイン・ノート 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3430EFE#PBF |
16-Lead TSSOP w/ EP
|
|
|
| LT3430EFE#TRPBF |
16-Lead TSSOP w/ EP
|
|
|
| LT3430EFE-1#PBF |
16-Lead TSSOP w/ EP
|
|
|
| LT3430EFE-1#TRPBF |
16-Lead TSSOP w/ EP
|
|
|
| LT3430IFE#PBF |
16-Lead TSSOP w/ EP
|
|
|
| LT3430IFE#TRPBF |
16-Lead TSSOP w/ EP
|
|
|
| LT3430IFE-1#PBF |
16-Lead TSSOP w/ EP
|
|
|
| LT3430IFE-1#TRPBF |
16-Lead TSSOP w/ EP
|
|
- LT3430EFE#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3430EFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3430EFE-1#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3430EFE-1#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3430IFE#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3430IFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3430IFE-1#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3430IFE-1#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3430EFE#PBF
製造中
LT3430EFE#TRPBF
製造中
LT3430EFE-1#PBF
製造中
LT3430EFE-1#TRPBF
製造中
LT3430IFE#PBF
製造中
LT3430IFE#TRPBF
製造中
LT3430IFE-1#PBF
製造中
LT3430IFE-1#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3430EFE#PBF
製造中
LT3430EFE#TRPBF
製造中
LT3430EFE-1#PBF
製造中
LT3430EFE-1#TRPBF
製造中
LT3430IFE#PBF
製造中
LT3430IFE#TRPBF
製造中
LT3430IFE-1#PBF
製造中
LT3430IFE-1#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 2

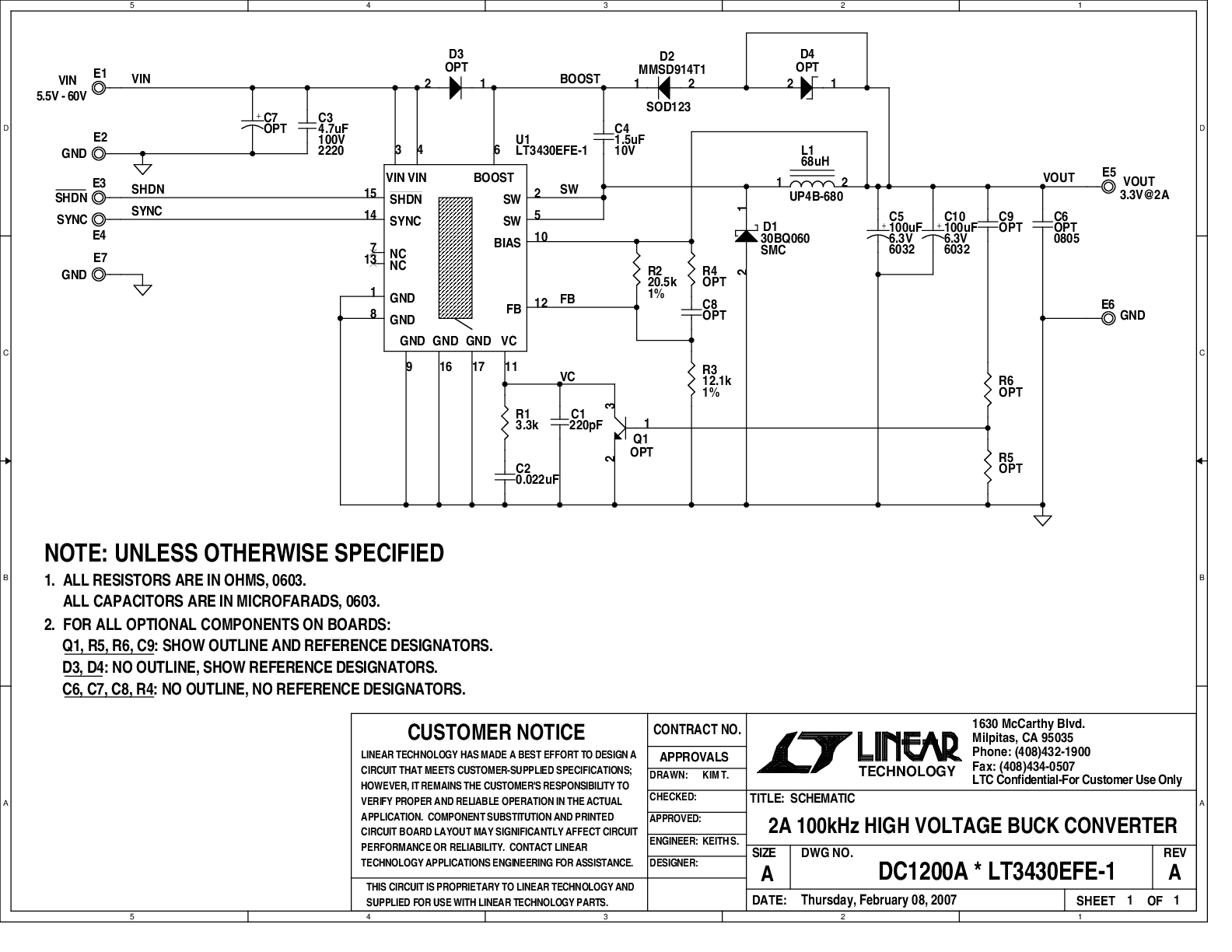

DC1200A
LT3430EFE-1 Demo Board | 5.5V ≤ VIN ≤ 60V, VOUT = 3.3V at 2A
製品の詳細
Demonstration circuit 1200 is a 60V, 100kHz, monolithic step-down DC/DC switching converter using the LT3430-1. The circuit is designed for a 5.5V to 60V input, and provides a 3.3V output at 2A load current.
資料

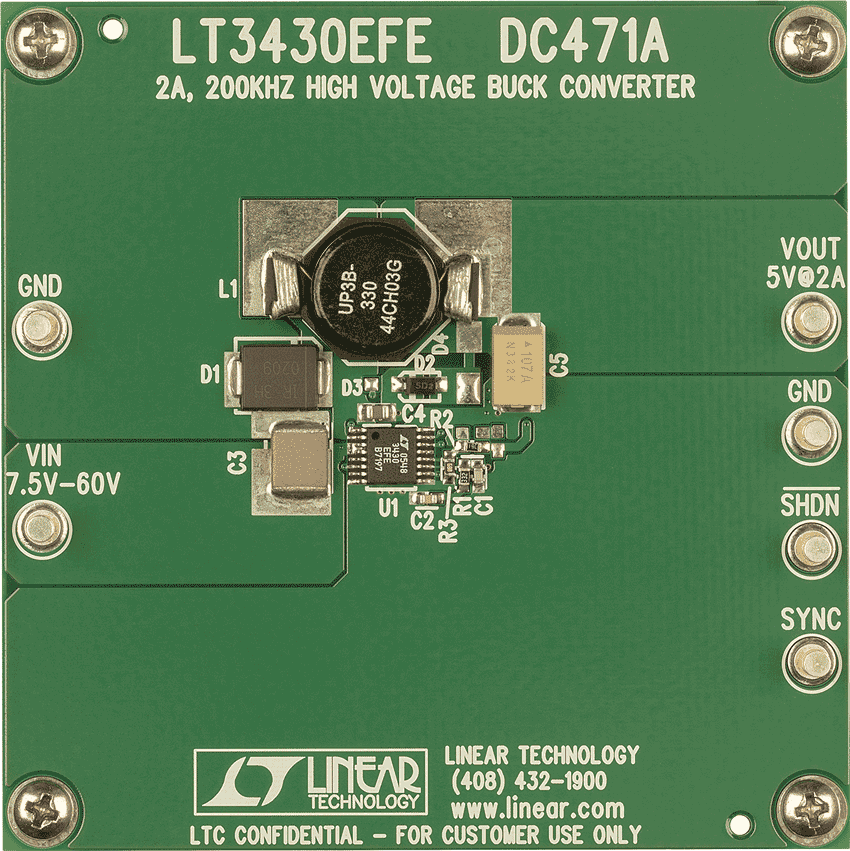

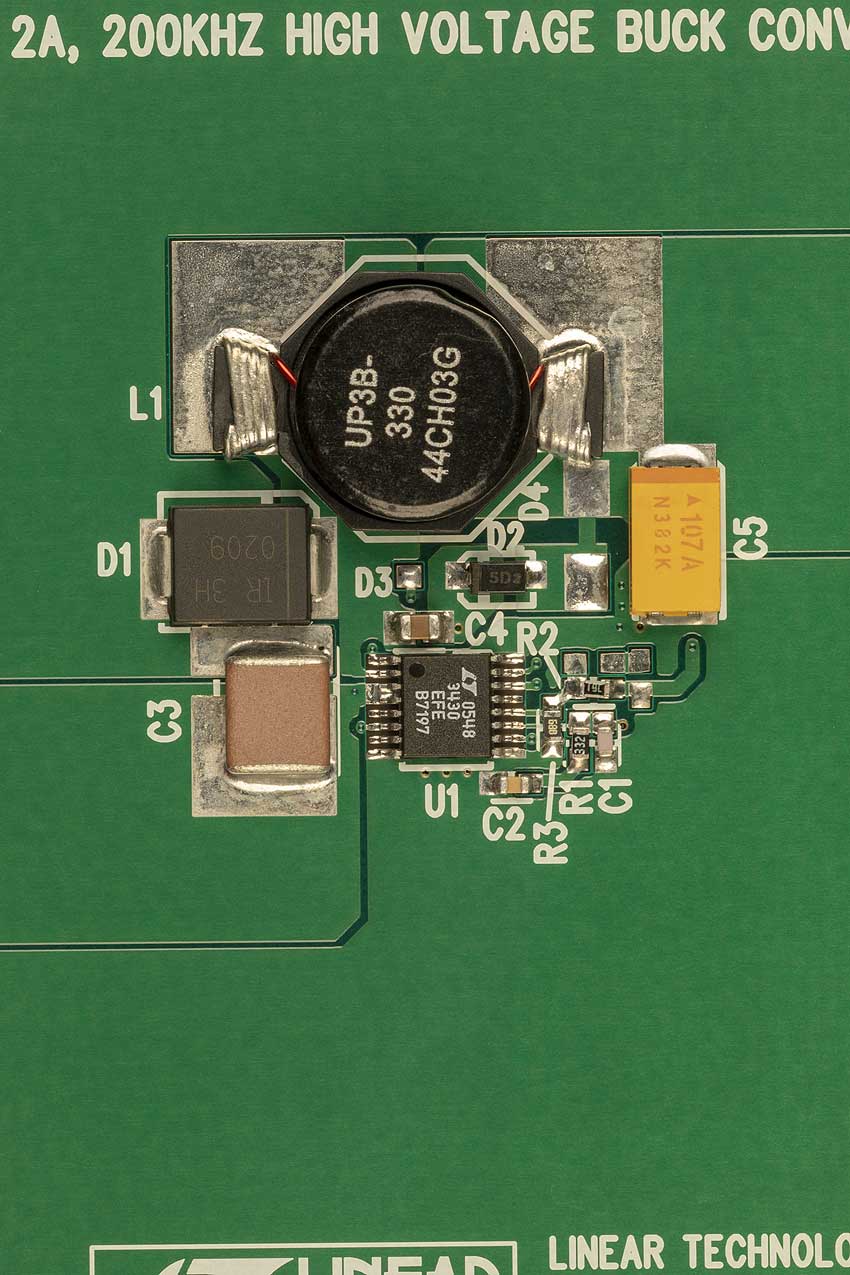

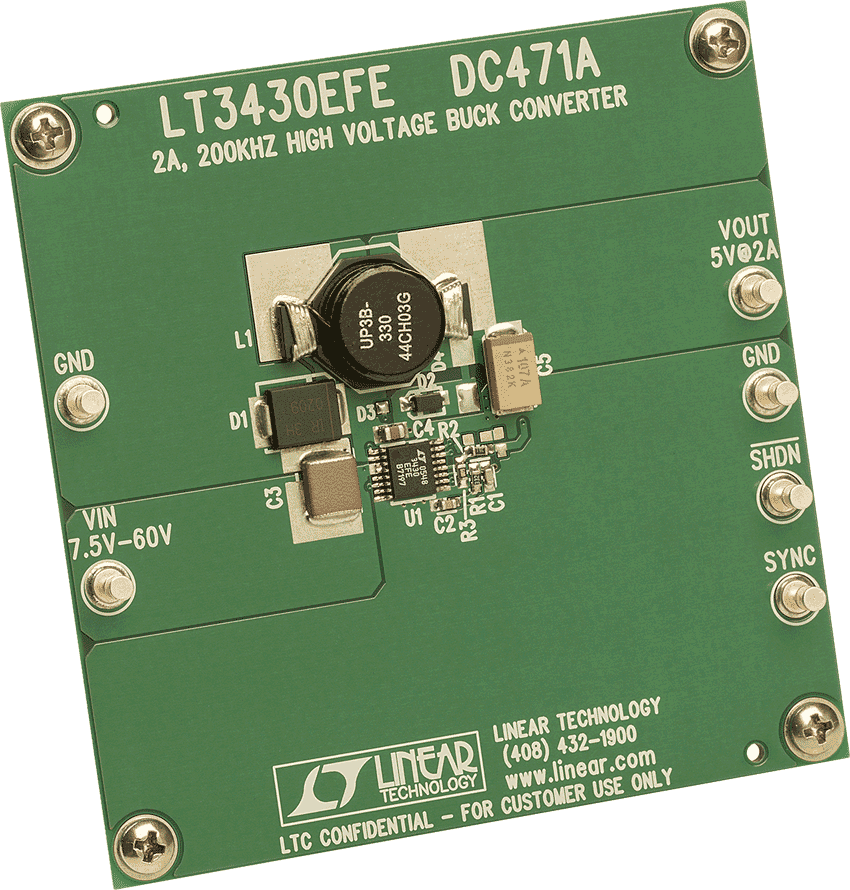

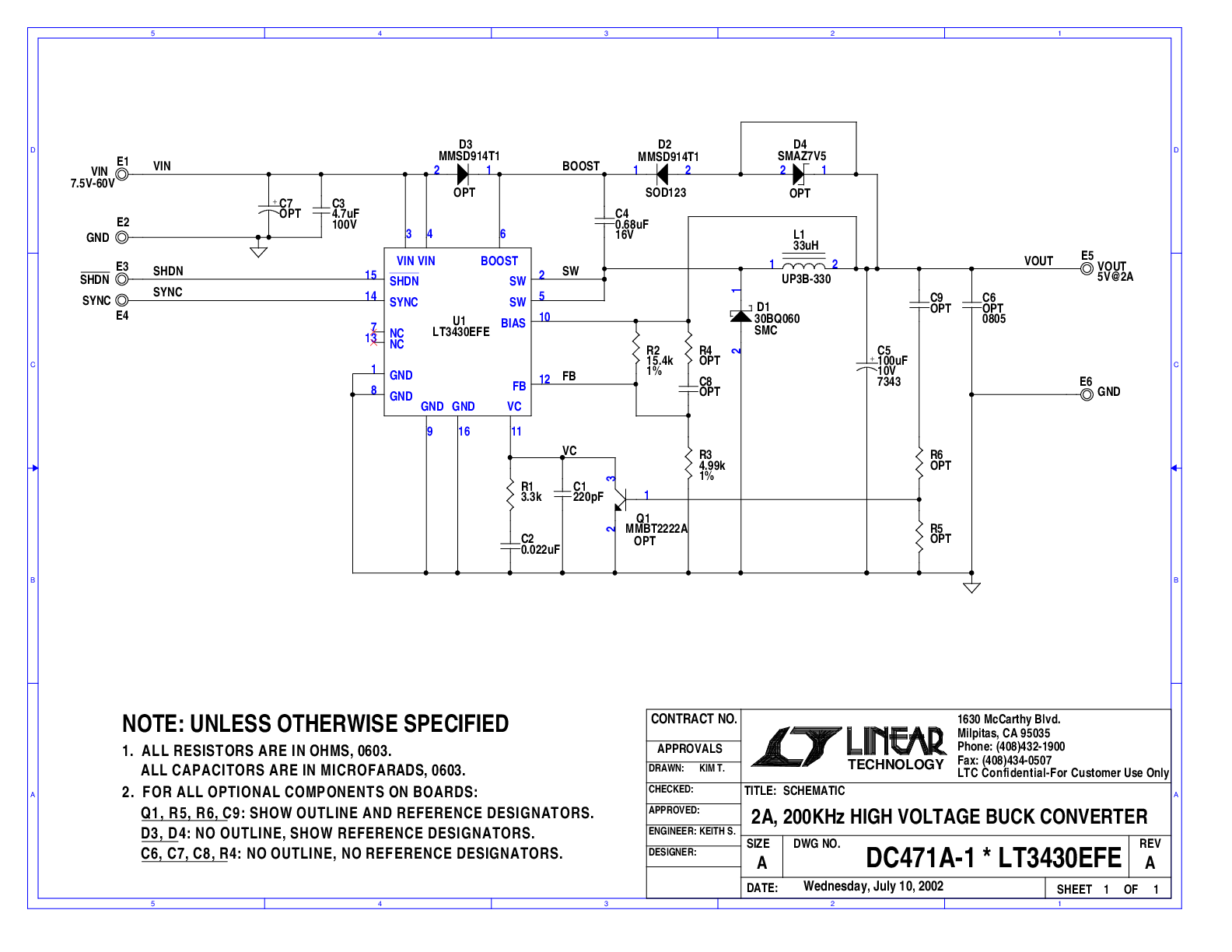

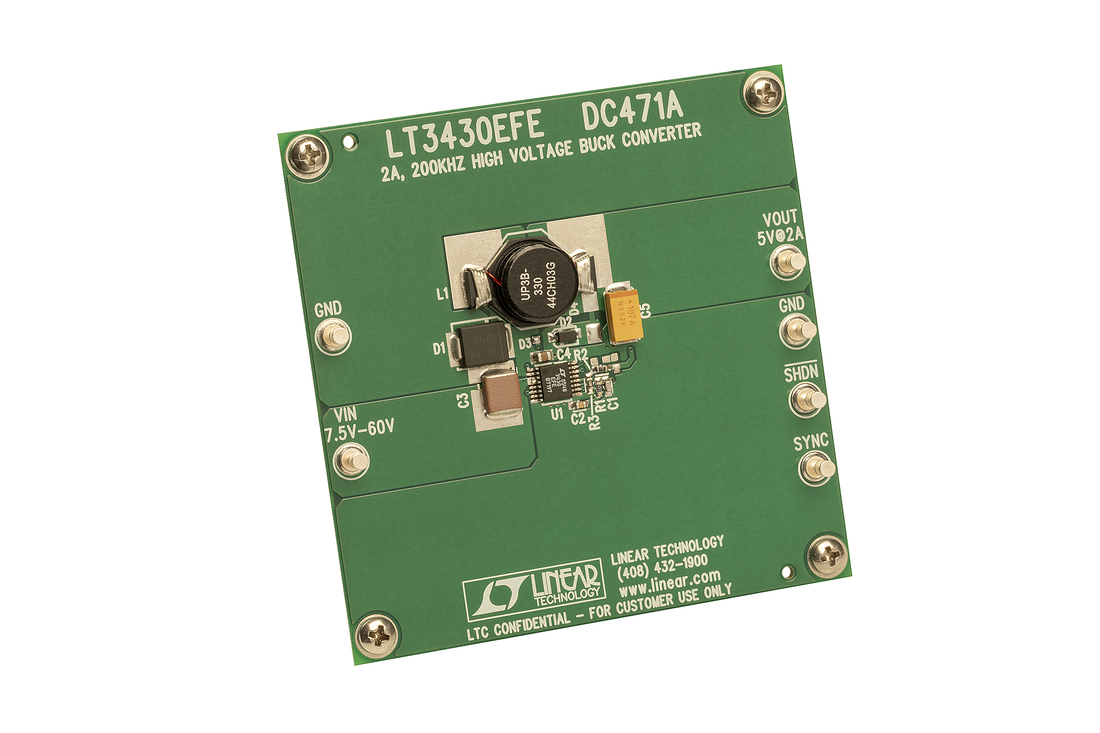

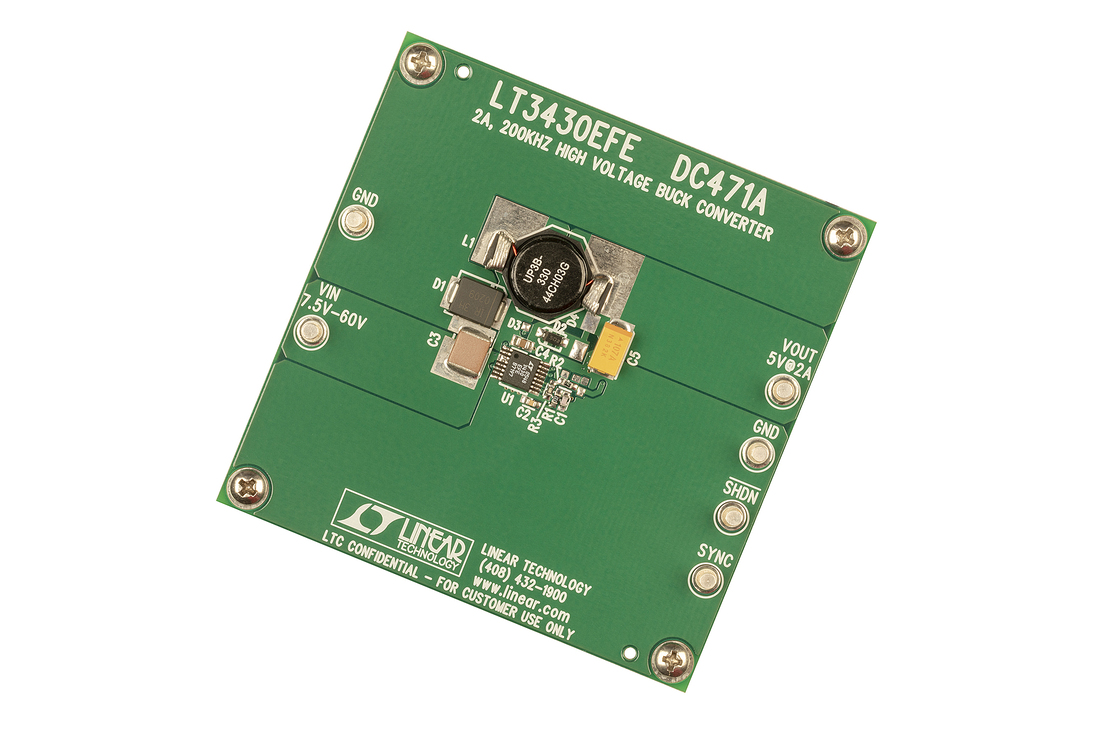

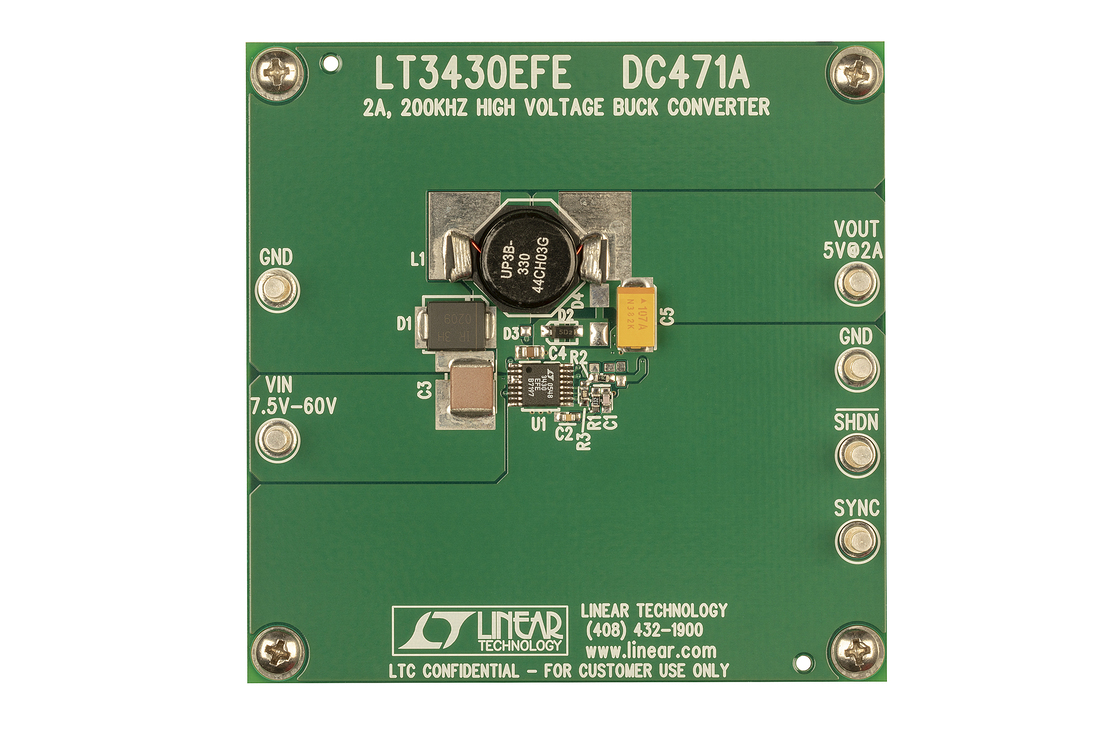

DC471A
