LT3003: データシート (Rev. )12/13/2006
製品概要
機能と利点
- 3%のLED電流整合
- LEDストリング当たりの連続電流：最大350mA
- 最大3000:1のTrue Color PWM™調光範囲
- PWM入力によってLEDストリングを切断
- 降圧モード、昇圧モード、昇降圧モードで動作可能
- 広い入力電圧範囲：3V～40V
- 過熱検知出力
- LT1618、LT3477、LT3474、LT3475、LT3476、LTC3783と共に使用
- 熱特性が改善された10ピンMSOPパッケージ

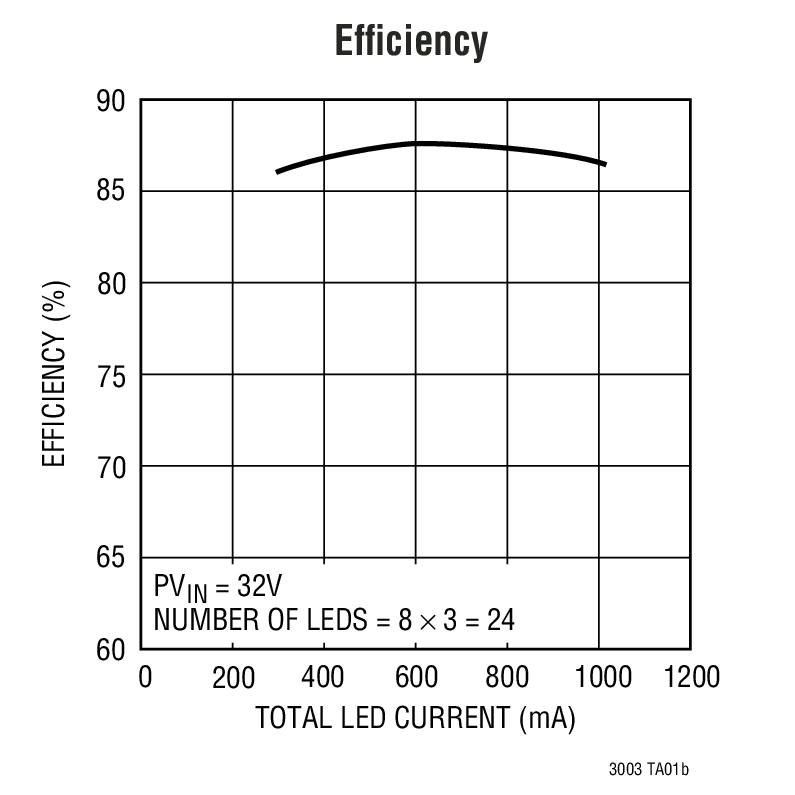

製品概要
The LT3003 drives three separate strings of LEDs up to 350mA/channel with 3% accurate current matching, resulting in uniform LED brightness and intensity. This approach is superior to conventional methods of running three separate channels with external ballast resistors requiring expensive factory calibration.
The LT3003 operates in boost, buck and buck-boost mode. A True Color PWM Dimming ratio of up to 3000:1 is achievable using a logic-level signal at the PWM pin for all modes without the need for external level-shifting circuitry. For applications with input supply above and below the output voltage of the LED strings, the LT3003 allows the LEDs to be returned to the input supply (buck-boost mode) instead of being limited to only SEPIC solutions.
The LT3003 is ideal for high power LED driver applications such as TFT LCD backlighting and heads-up displays. Additional overtemperature outputs allow appropriate system management for increased reliability.
The LT3003 is available in a small 10-pin MSE package.
アプリケーション
- 高電力LEDバラスタ
- 車載ライト
- ビデオカメラ
- TFT LCDバックライト
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R518 Reliability Data3/26/2018
-
DC994A - Demo Manual9/24/2009
-
Reliable, Efficient LED Backlighting for Large LCD Displays12/1/2006 LT Journal
おすすめ製品
LT3003 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

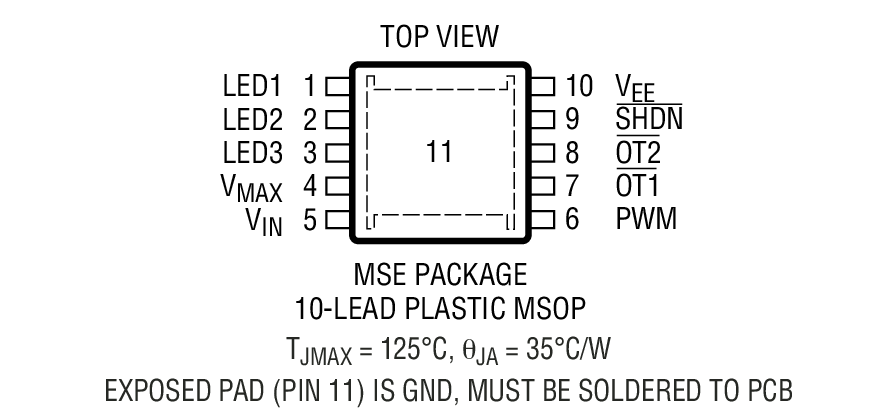

| LT3003EMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LT3003EMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R518 Reliability Data |
