LT1999

新規設計に推奨

高電圧の双方向電流検出アンプ

データシート (Rev. E)
製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • 3種類の利得を選択可能なバッファ付き出力： 10V/V、20V/V、50V/V
  • 利得精度：最大0.5%
  • 入力同相電圧範囲：–5V～80V
  • ACのCMRR ：> 80dB（100kHz）
  • 入力オフセット電圧：最大1.5mV
  • –3dB 帯域幅：2MHz
  • 全同相範囲にわたるスムーズな連続動作
  • ESD耐性：4kV(HBM) と1kV (CDM)
  • 低消費電力のシャットダウン：<10μA
  • 動作温度範囲：–55°C～150°C
  • 8ピンMSOPおよび8ピンSO（細型）パッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応

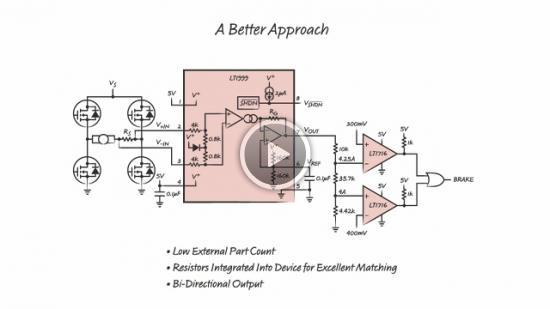

LT1999
高電圧の双方向電流検出アンプ
LT1999-10-1999-20-1999-50 Application circuit LT1999-10-1999-20-1999-50 Pin configuration LT1999-10-1999-20-1999-50 Pin Configuration LT1999-10-1999-20-1999-50 Pin Configuration LT1999-10-1999-20-1999-50 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 1

デザイン・ノート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT1999-10
  • LT1999-20
  • LT1999-50
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1698A

LT1999-10 (MS8) Demoboard

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1698A features the LT1999, a high voltage, bi-directional current sense amplifier.

The demo board amplifies the voltage drop across an on board current sense resistor. The output voltage is a bi-directional signal that is centered on the VREF voltage and is proportional to the current through the sense resistor. The output is scaled by one of three fixed gain options. The gain options are: 10V/V (DC1698A-A), 20V/V (DC1698A-B) and 50V/V (DC1698A-C). The input voltage range is from –5V to 80V (independent of the device supply voltage) allowing the part to be used for high or low side current sensing. The LT1999 requires a separate 5V supply voltage.

DC1698A
LT1999-10 (MS8) Demoboard

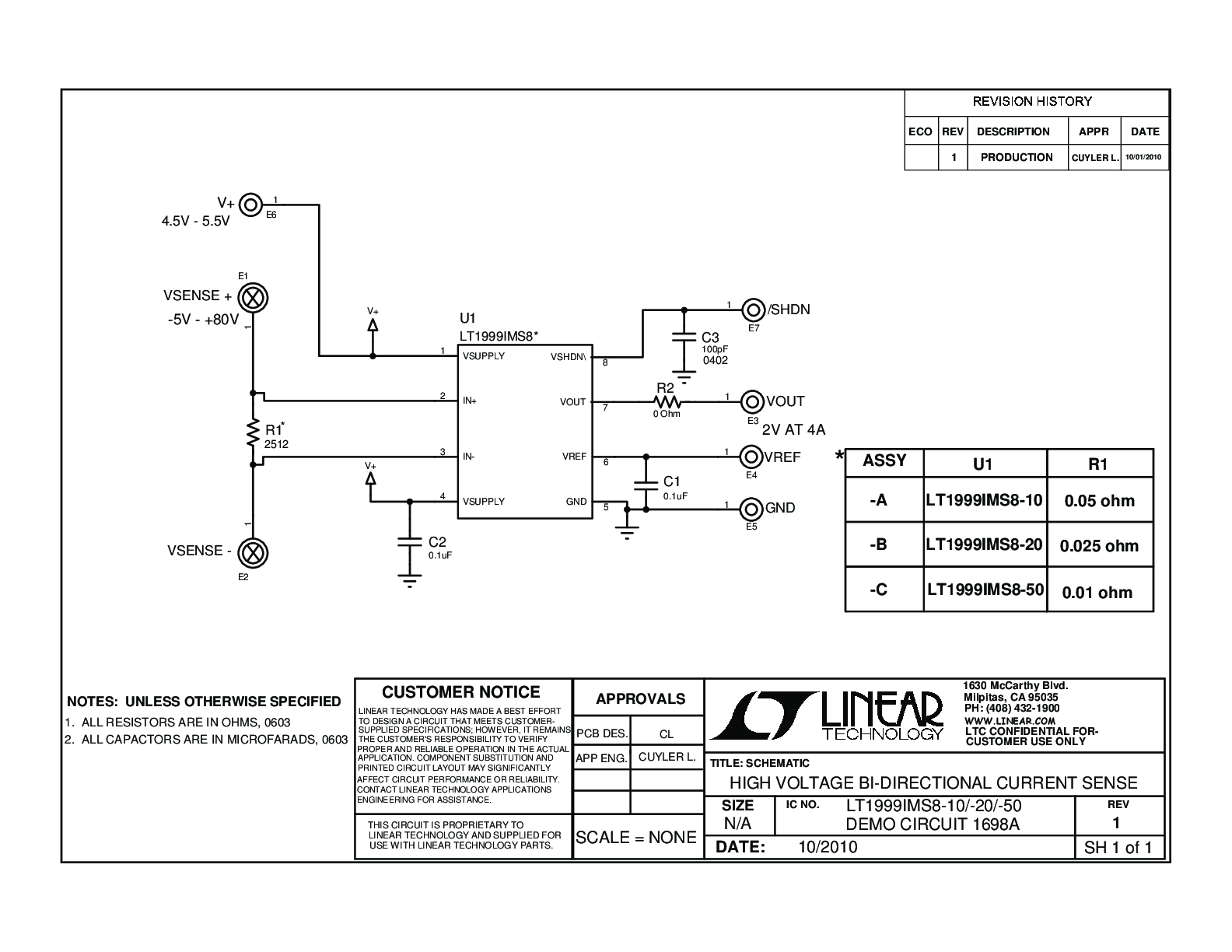

DC1698A-A - Schematic

リファレンス・デザイン

ADPS30146-RD Power Tree
ADPS30146-RD Power Tree
ADPS30146-RD EVB 3D View Image
ADPS30146-RD EVB Top View Image
ADPS30146-RD EVB Bottom View Image
ADPS30146-RD Industrial Power Solution Circuits from the Lab®

High‑Efficiency GaN Motor Drive Control Solution for BLDC and Servo Motors

詳細なリファレンス・デザインを表示

機能と利点

  • Compact GaN servo drive with integrated gate drive and sensing
  • Accurate current sensing improves torque regulation and dynamic response
  • Adjustable 25–100 kHz PWM with fine dead time control for low-noise efficiency
  • GaN efficiency removes need for external cooling
  • Small PCB footprint with optional LC/LCL filtering for clean output and motor integration
  • Compatible with multiple controllers, supporting 50–750 W across diverse motor types

Electrical Requirements:

  • Input Voltage: 48–58 V battery source
  • Output Voltage: 50–750 W
  • Board V1 Output: Conventional GaN switching waveform
  • Board V2 Output: Sine wave output generated through LC/LCL filtering

Control & Feedback Requirements:

  • PWM Frequency: 25–100 kHz
  • PWM Tuning Parameters: Switching frequency and dead time adjustment
  • Current Sensing Method: In-line sensing, two-phase measurement (U and W)
  • Scalability: Configurable sense resistor and amplifier gain

Mechanical Requirements:

  • PCB Size: 40 × 50 mm
  • Setup Variations: Extended cable connection between driver board and motor. Driver board mechanically integrated within the motor assembly
  • Thermal Constraints: Passive cooling only (no heatsink and no forced airflow)
  • Motor Load: MINAS A6 48 V, 400 W (MSMD04BL1S). Hollow shaft BLDC motors

Protection Requirements:

  • Provision for DC bus back EMF energy dissipation
ADPS30146-RD Industrial Power Solution
High‑Efficiency GaN Motor Drive Control Solution for BLDC and Servo Motors
ADPS30146-RD Power Tree
ADPS30146-RD EVB 3D View Image
ADPS30146-RD EVB Top View Image
ADPS30146-RD EVB Bottom View Image
