LT1993-2: 800MHz、低歪み、低ノイズ差動アンプ/ADCドライバ（AV＝2V/V） データシート (Rev. 0)2/8/2006PDF3M
製品概要
機能と利点
- 800MHz の-3dB帯域幅
- 2V/Vの固定利得（6dB）
- 低歪み：
- OIP3が38dBm、HD3が-70dBc（70MHz、2VP-P）
- OIP3が51dBm、HD3が-94dBc（10MHz、2VP-P）
- 低ノイズ：NFが12.3dB、en＝3.8nV/√Hz（70MHz）
- 差動入出力
- 追加のフィルタ出力
- 調整可能な出力同相電圧
- DCまたはAC結合動作
- 最小限のサポート回路
- 高さ0.75mmの小型16ピン3mm×3mm QFNパッケージ
製品概要
LT1993-2は、DC～800MHzのアプリケーション向けの低歪み、低ノイズ差動アンプ/ADCドライバです。使用しやすく設計されており、最小限のサポート回路しか必要としません。シングルエンド入力と差動入力のいずれを使用する場合でも、入力基準ノイズが極めて低く、歪み積が低いので、高速12ビットおよび14ビットADCをドライブするための優れたソリューションとなります。通常のフィルタされていない出力（+OUTと-OUT）に加え、175MHz差動ローパスフィルタと追加された1組のフィルタ出力（+OUTFILTERED、-OUTFILTERED）を内蔵しているので、高速ADCをドライブする際の外付けフィルタ部品の数を低減します。出力同相電圧はVOCMピンを介して容易に設定され、多くのアプリケーションにおいて出力トランスまたはAC結合コンデンサが不要です。
LT1993-2は通信トランシーバ・アプリケーションの厳しい要件を満たすように設計されています。このデバイスは差動ADCドライバ、汎用差動利得ブロックなど、差動ドライブを必要とするあらゆるアプリケーションに使用できます。LT1993-2は最小DCまでの周波数で機能することが要求されるデータ収集システムで使用可能です。
LT1993-2は5V電源で動作し、消費電流は100mAです。小型の16ピン3mm×3mm DFNパッケージで供給され、-40℃～85℃の温度範囲で動作します。
アプリケーション
- イメージング、通信用の差動ADCドライバ
- 差動ドライバ/レシーバ
- シングルエンドから差動への変換
- 差動からシングルエンドへの変換
- レベル･シフト
- IFサンプリング･レシーバ
- SAWフィルタ･インターフェイス/バッファ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
評価キット (4)
参考資料
-
R512 Reliability Data3/26/2018PDF20 K
-

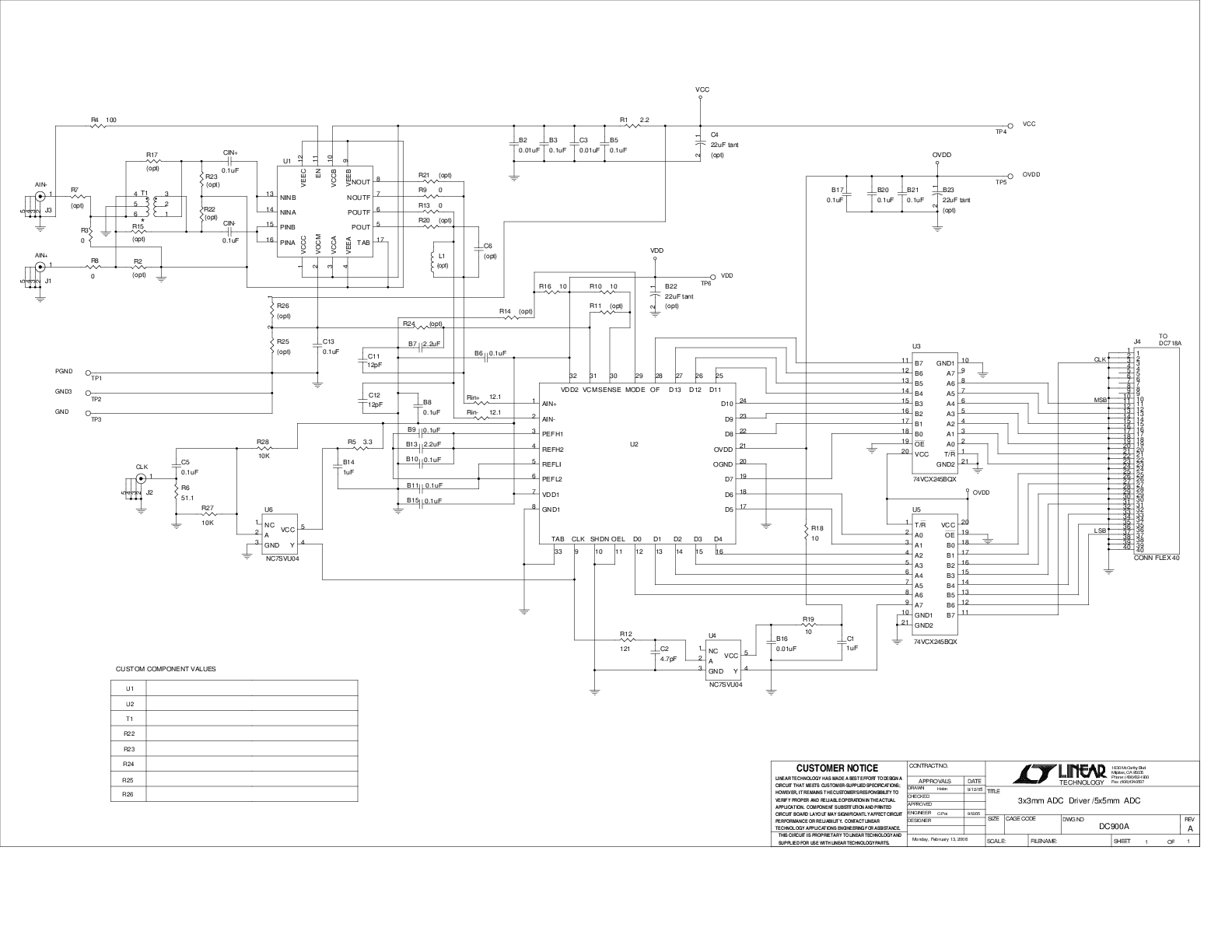

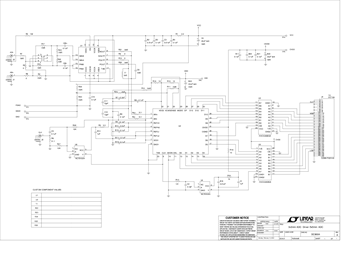

DC900A - Demo Manual9/24/2009PDF1M
-

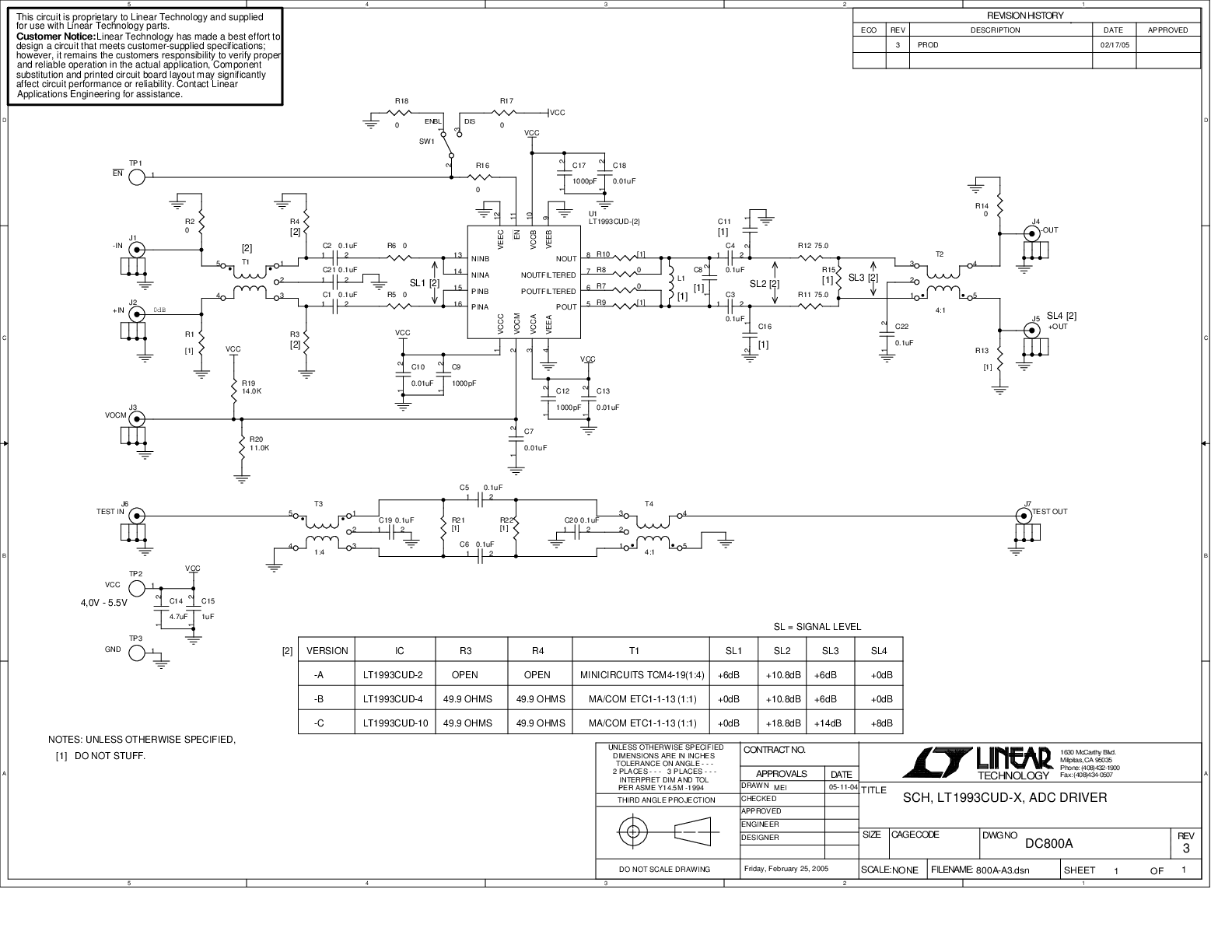

DC800A - Demo Manual9/24/2009PDF207K
-
