LT1941

トリプル、モノリシック・スイッチング・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.95
特長
  • 広い入力電圧範囲:3.5V~25V
  • パワー・スイッチを内蔵した3個のスイッチング・レギュレータ:3A降圧、2A降圧、1.5A反転/昇圧
  • 位相非同調スイッチングにより、リップルを低減
  • 独立したシャットダウン/ソフトスタート・ピン
  • 独立したパワーグッド・インジケータにより、電源シーケンシングを簡素化
  • 入力電圧パワーグッド・インジケータにより、入力電源をモニタ
  • 小型のインダクタやセラミック・コンデンサを使用
  • 1.1MHzの固定スイッチング周波数
  • 熱特性が改善された28ピンTSSOPパッケージ
製品概要
show more Icon

LT1941は、パワー・スイッチを内蔵するトリプル電流モードDC/DC コンバータです。3つのレギュレータのうち2つは3Aパワー・スイッチと2Aパワー・スイッチを搭載した降圧コンバータです。3つめのレギュレータは昇圧、反転、またはSEPICコンバータとして構成可能で、1.5Aパワー・スイッチを搭載しています。いずれのコンバータも1つの1.1MHz 発振器に同期しています。2つの降圧コンバータは逆位相で動作し、入力リップル電流を低減します。 出力電圧は外付けの抵抗分割器で設定され、各レギュレータはシャットダウン回路とソフトスタート回路を個別に搭載しています。各レギュレータは出力が安定化されたときにパワーグッド信号を生成するので、電源シーケンシングが簡素化され、マイクロコントローラやDSPとのインターフェイスが可能です。

高いスイッチング周波数により、小型のインダクタやセラミック・コンデンサを使用可能なので、いくつかの利点を提供できます。小型のインダクタやコンデンサを使用することにより、非常に小さいトリプル出力ソリューションを提供できます。 固定スイッチング周波数と低インピーダンスのセラミック・コンデンサを組み合わせることで、予測可能で低い出力リップル電圧を供給できます。 LT1941は入力範囲が3.5V~25Vと広いので、4セル・バッテリや5Vロジック・レールから非安定化ACアダプタ・トランス、鉛蓄電池、分配型電源に至る様々な電源を安定化します。


アプリケーション

  • ケーブル・モデム
  • DSLモデム
  • 分配型電源の安定化
  • ACアダプタ・トランスの安定化
  • ディスク・ドライブ
  • DSP電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.95

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1941EFE#PBF
  • HTML
  • HTML
LT1941EFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

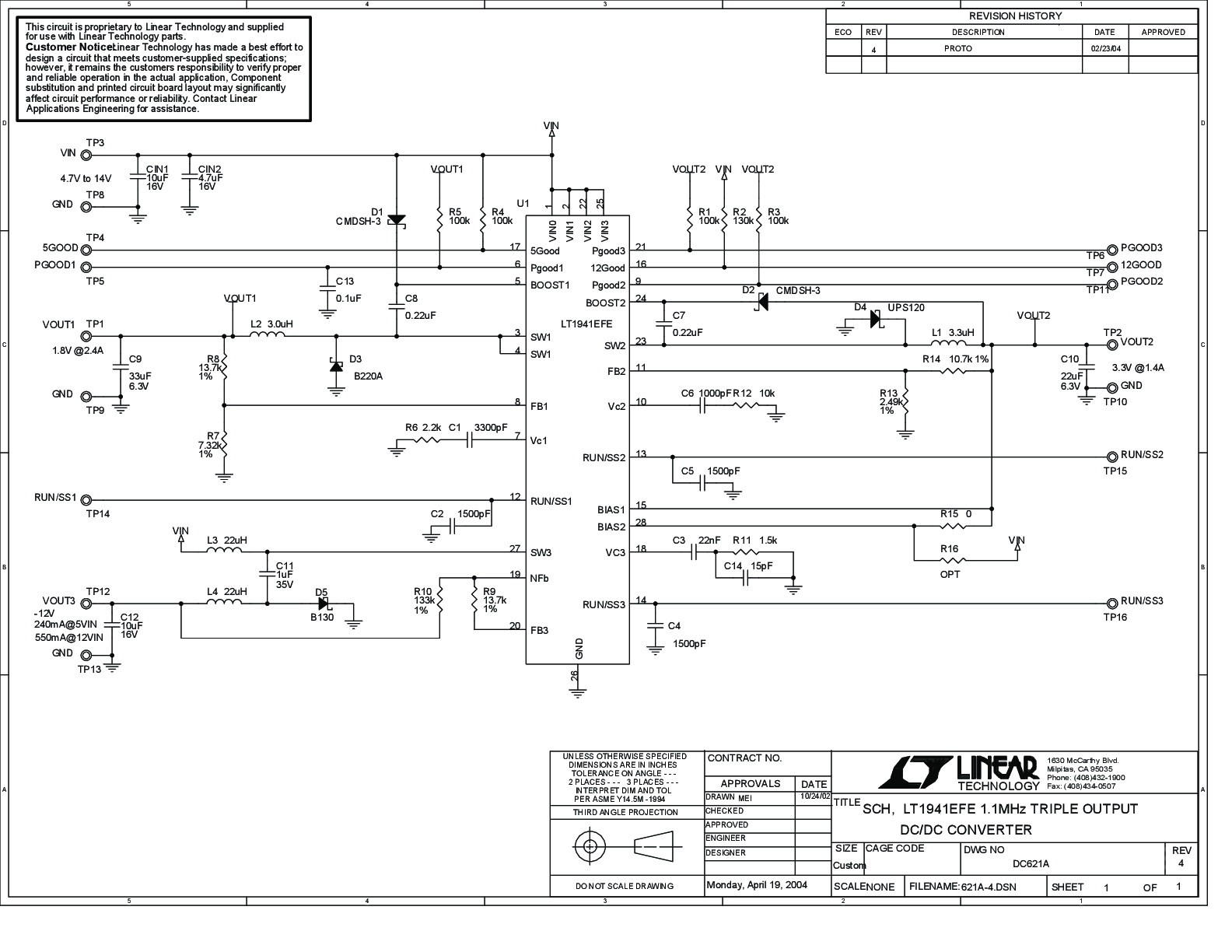

DC621A

LT1941EFE Demo Board | 4.7V ≤ VIN ≤ 14V, VOUT1 = 1.8V @ 2.4A, VOUT2 = 3.3V @ 1.4A, VOUT3 = –12V @ Up to 550mA

zoom

DC621A

LT1941EFE Demo Board | 4.7V ≤ VIN ≤ 14V, VOUT1 = 1.8V @ 2.4A, VOUT2 = 3.3V @ 1.4A, VOUT3 = –12V @ Up to 550mA

LT1941EFE Demo Board | 4.7V ≤ VIN ≤ 14V, VOUT1 = 1.8V @ 2.4A, VOUT2 = 3.3V @ 1.4A, VOUT3 = –12V @ Up to 550mA

製品の詳細

Demonstration circuit 621 is a 1.25MHz triple DC/DC switching converter using the LT1941. The LT1941 has two step-down converters and a third boost/inverting converter that can also be configured as a SEPIC or Cuk (inverting). The LT1941 has a wide 3.5V to 25V input voltage range; the demo board limits this range from 4.7V to 14V and is configured to provide 1.8V @ 2.4A, 3.3V @ 1.4A and –12V @ up to 550mA (depending on VIN).

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
