特長
- NiCd、NiMH、リチウム充電式電池を充電するための単純なデザイン―充電電流を抵抗またはDACでプログラム可能
- アダプタ電流制限により、システム使用中にも最大充電電流を許容*
- 電圧モード充電で0.5%の精度を達成
- 3A内蔵スイッチによる高効率、電流モードPWM
- 5%の充電電流精度
- 可変低電圧ロックアウト
- ACアダプタ取外し時の自動シャットダウン
- 低逆バッテリ流入電流：3μA
- バッテリのいずれの端子でも電流センス可能
- 充電電流ソフトスタート
- シャットダウン・コントロール
- 28ピン細型SSOPパッケージで供給
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT1769電流モードPWMバッテリ・チャージャは、定電流/定電圧を必要とするリチウムイオン（Li-Ion）、ニッケル金属水素化物（NiMH）、ニッケルカドミウム（NiCd）などの最新型の高速充電式電池に対する最も単純かつ効率的なソリューションです。内部スイッチは、2A**の直流電流（最大電流3A）を供給することができます。フル充電電流を抵抗またはDACによって、5%以内にプログラム可能です。LT1769は、0.5%の基準電圧精度を実現し、 Li-Ion電池の臨界定電圧充電要求を満足します。
ACアダプタから流れる電流を一定にするために、第3の制御ループを用意しています。これによって、アダプタを過負荷状態にすることなく、機器の動作とバッテリ充電を同時に行うことができます。アダプタ電流を規定レベル以内に保持するために充電電流が低減されます。
LT1769は1Vから20Vまでのバッテリを充電できます。電流のグランド・センスが不要で、バッテリの負端子を直接グランドに接続できます。動作周波200kHの飽和スイッチにより、充電効率の向上とインダクタ・サイズの小型化が可能になります。 ACアダプタを取り外したときにはチップがスリープ・モードに入り、3μAしか流れないため、チップとバッテリ間にブロッキング・タイオードは必要ありません。
アプリケーション
- NiCd、NiMH、鉛蓄電池、リチウムの再充電可能電池用チャージャ
- 精密電流制限付きスイッチング・レギュレータ
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1769
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
アプリケーション・ノート
-
デザイン・ノート
-
すべて
-
English
-
日本語
-
中国語
データシート
2
信頼性データ
1
21.17 K
ユーザ・ガイド
2
71.00K
293.00K
アプリケーション・ノート
2
HTML
HTML
デザイン・ノート
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 2
アプリケーション・ノート 1
デザイン・ノート 1
ソリューション・カタログ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT1769CFE#PBF |
20-Lead TSSOP w/ EP
|
|
|
| LT1769CFE#TRPBF |
20-Lead TSSOP w/ EP
|
|
|
| LT1769CGN#PBF |
28-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LT1769CGN#TRPBF |
28-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LT1769IFE#PBF |
20-Lead TSSOP w/ EP
|
|
|
| LT1769IFE#TRPBF |
20-Lead TSSOP w/ EP
|
|
|
| LT1769IGN#PBF |
28-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LT1769IGN#TRPBF |
28-Lead SSOP (Narrow 0.15 Inch)
|
|
- LT1769CFE#PBF
- ピン／パッケージ図
-
20-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1769CFE#TRPBF
- ピン／パッケージ図
-
20-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1769CGN#PBF
- ピン／パッケージ図
-
28-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1769CGN#TRPBF
- ピン／パッケージ図
-
28-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1769IFE#PBF
- ピン／パッケージ図
-
20-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1769IFE#TRPBF
- ピン／パッケージ図
-
20-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1769IGN#PBF
- ピン／パッケージ図
-
28-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1769IGN#TRPBF
- ピン／パッケージ図
-
28-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT1769CFE#PBF
製造中
LT1769CFE#TRPBF
製造中
LT1769IFE#PBF
製造中
LT1769IFE#TRPBF
製造中
8 10, 2022
- 22_0177
Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
LT1769CGN#PBF
製造中
LT1769CGN#TRPBF
製造中
LT1769IGN#PBF
製造中
LT1769IGN#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT1769CFE#PBF
製造中
LT1769CFE#TRPBF
製造中
LT1769IFE#PBF
製造中
LT1769IFE#TRPBF
製造中
8 10, 2022
- 22_0177
Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
LT1769CGN#PBF
製造中
LT1769CGN#TRPBF
製造中
LT1769IGN#PBF
製造中
LT1769IGN#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 2

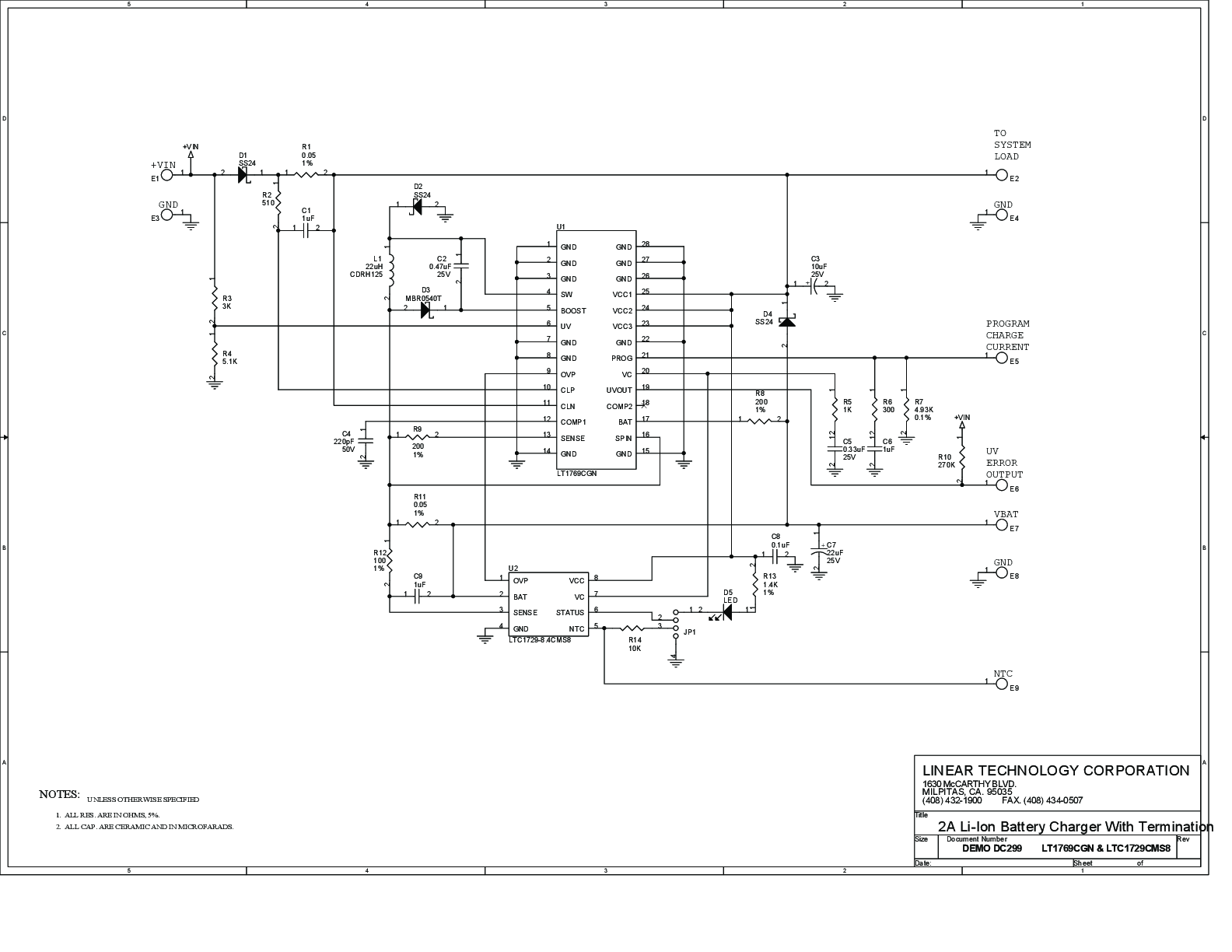

DC299A-D
LT1769CGN, LTC1729CMS8 | 2A Li-Ion Battery Charger with Termination Controller, 12V to 25V Input, 8.4 VOUT @ 2A Max.
製品の詳細
DC299A-D Demo Board for:
LT1769 Constant-Current/Constant-Voltage 2A Battery Charger with Input Current Limiting
LTC1729 Li-Ion Battery Charger Termination Controllers
資料

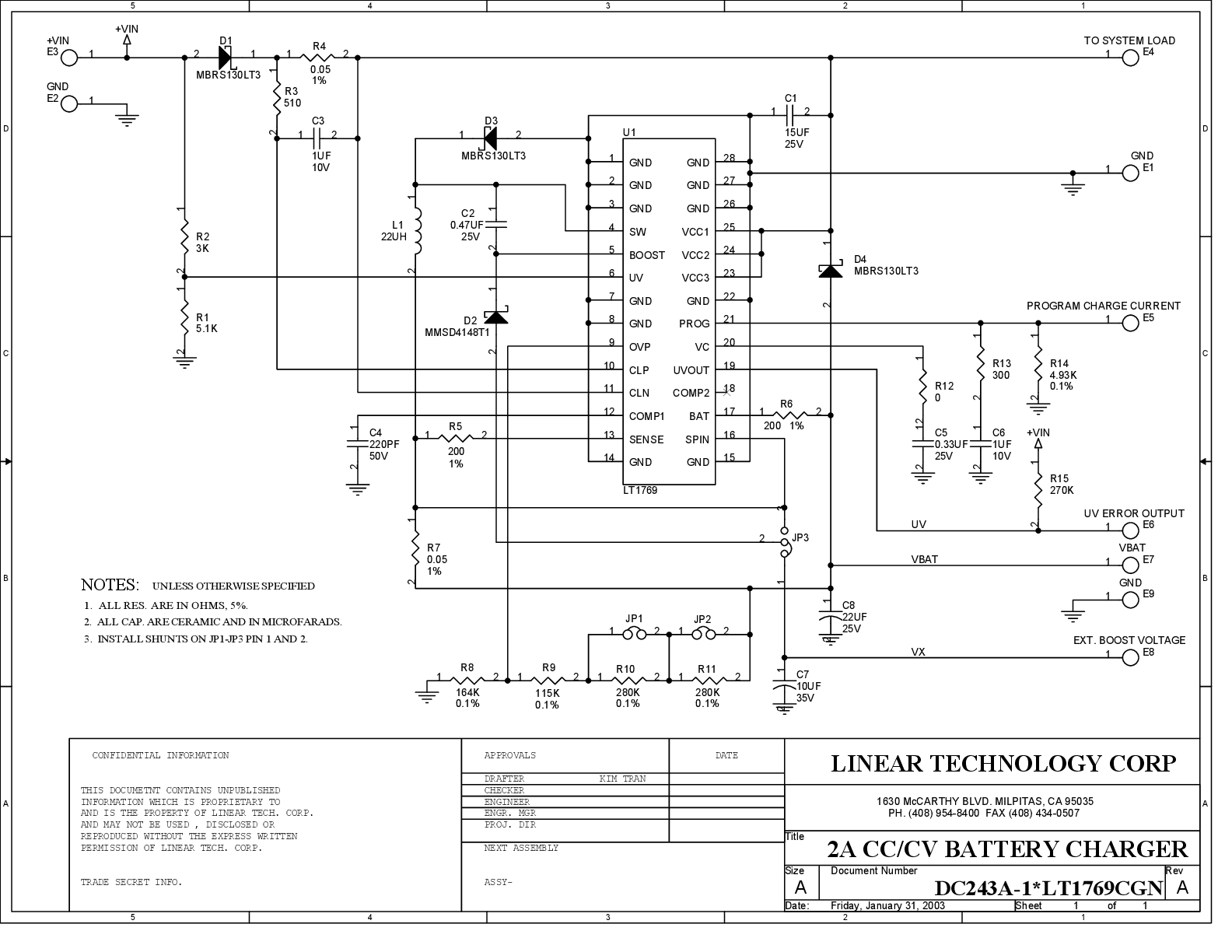

DC243A
LT1769CGN | 2A, Constant Current, Constant Voltage Battery Charger
製品の詳細
DC243A: Demo Board for the LT1769 Constant-Current/Constant-Voltage 2A Battery Charger with Input Current Limiting.
