LT1510

定電圧/定電流バッテリ・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$3.77
特長
  • NiCd、NiMH、およびリチウムイオン・バッテリを充電―わずか1本の1/10W抵抗で充電電流をプログラム可能
  • 1.5A内蔵スイッチとセンス抵抗を備えた高効率、電流モードPWM
  • 標準3%精度の充電電流
  • 電圧モード充電または過電圧保護用の高精度0.5%電圧リファレンス
  • バッテリのいずれの端子でも電流センス可能
  • 低逆バッテリ消費電流:3μA
  • 充電電流ソフトスタート
  • シャットダウン・コントロール
製品概要
show more Icon

LT1510電流モードPWMバッテリ・チャージャは、定電流/定電圧を必要とするリチウムイオン(Li-Ion)、ニッケル金属水素化物(NiMH)*、ニッケルカドミウム(NiCd)*等の最新型の高速充電式電池に対する最も単純かつ効率的なソリューションです。内部スイッチは、1.5Aの直流電流(最大電流2A)を供給することができます。0.1Ωのオンボード電流センス抵抗によって、充電電流のプログラミングが非常に簡単になります。一本の抵抗(またはDACからのプログラミング電流)だけで、フル充電電流(1.5A)を5%以内の精度に設定することができます。LT1510は、0.5%の基準電圧精度を実現し、リチウム電池の臨界定電圧充電要件を満足します。

LT1510は、2Vから20Vまでのバッテリを充電できます。電流のグランド・センスが不要で、バッテリの負端子を直接グランドに接続できます。動作周波200kHzの飽和スイッチにより、充電効率の向上とインダクタ・サイズの小型化が可能になります。チップがスリープ・モードに入ると、ウォール・アダプタを取り外したときに3μAしか流さないため、チップとバッテリ間にブロッキング・タイオードは必要ありません。また、ソフトスタートとシャットダウン機能も備えています。LT1510は熱抵抗が50℃/Wの16ピン・ヒューズド・リードのパワーSOパッケージ、8ピンSOおよび16ピンPDIPで供給されます。


アプリケーション

  • NiCd、NiMH、およびリチウム電池の充電
  • 高精度可変電流制限付きステップダウン・スイッチング・レギュレーター

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$3.77

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1510-5CGN#PBF
  • HTML
  • HTML
LT1510-5CGN#TRPBF
  • HTML
  • HTML
LT1510-5IGN#PBF
  • HTML
  • HTML
LT1510-5IGN#TRPBF
  • HTML
  • HTML
LT1510CGN#PBF
  • HTML
  • HTML
LT1510CGN#TRPBF
  • HTML
  • HTML
LT1510CN#PBF
  • HTML
  • HTML
LT1510CS#PBF
  • HTML
  • HTML
LT1510CS#TRPBF
  • HTML
  • HTML
LT1510CS8#PBF
  • HTML
  • HTML
LT1510CS8#TRPBF
  • HTML
  • HTML
LT1510IGN#PBF
  • HTML
  • HTML
LT1510IGN#TRPBF
  • HTML
  • HTML
LT1510IN#PBF
  • HTML
  • HTML
LT1510IS#PBF
  • HTML
  • HTML
LT1510IS#TRPBF
  • HTML
  • HTML
LT1510IS8#PBF
  • HTML
  • HTML
LT1510IS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT1510-5CGN#PBF

製造中

LT1510-5CGN#TRPBF

製造中

LT1510-5IGN#PBF

製造中

LT1510-5IGN#TRPBF

製造中

LT1510CGN#PBF

製造中

LT1510CGN#TRPBF

製造中

LT1510IGN#PBF

製造中

LT1510IGN#TRPBF

製造中

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT1510-5CGN#PBF

製造中

LT1510-5CGN#TRPBF

製造中

LT1510-5IGN#PBF

製造中

LT1510-5IGN#TRPBF

製造中

LT1510CGN#PBF

製造中

LT1510CGN#TRPBF

製造中

LT1510IGN#PBF

製造中

LT1510IGN#TRPBF

製造中

10 11, 2022

- 22_0241

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8 6, 2022

- 22_0172

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

10 12, 2022

- 22_0252

Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package

LT1510CS#PBF

製造中

LT1510CS#TRPBF

製造中

LT1510IS#PBF

製造中

LT1510IS#TRPBF

製造中

8 6, 2022

- 22_0173

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LT1510CS#PBF

製造中

LT1510CS#TRPBF

製造中

LT1510IS#PBF

製造中

LT1510IS#TRPBF

製造中

12 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1510CS8#PBF

製造中

LT1510CS8#TRPBF

製造中

LT1510IS8#PBF

製造中

LT1510IS8#TRPBF

製造中

6 11, 2021

- 21_0060

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1510CS8#PBF

製造中

LT1510CS8#TRPBF

製造中

LT1510IS8#PBF

製造中

LT1510IS8#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT1510-5CGN#PBF

製造中

LT1510-5CGN#TRPBF

製造中

LT1510-5IGN#PBF

製造中

LT1510-5IGN#TRPBF

製造中

LT1510CGN#PBF

製造中

LT1510CGN#TRPBF

製造中

LT1510IGN#PBF

製造中

LT1510IGN#TRPBF

製造中

4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT1510-5CGN#PBF

製造中

LT1510-5CGN#TRPBF

製造中

LT1510-5IGN#PBF

製造中

LT1510-5IGN#TRPBF

製造中

LT1510CGN#PBF

製造中

LT1510CGN#TRPBF

製造中

LT1510IGN#PBF

製造中

LT1510IGN#TRPBF

製造中

10 11, 2022

- 22_0241

arrow down

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8 6, 2022

- 22_0172

arrow down

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

10 12, 2022

- 22_0252

arrow down

Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package

LT1510CS#PBF

製造中

LT1510CS#TRPBF

製造中

LT1510IS#PBF

製造中

LT1510IS#TRPBF

製造中

8 6, 2022

- 22_0173

arrow down

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LT1510CS#PBF

製造中

LT1510CS#TRPBF

製造中

LT1510IS#PBF

製造中

LT1510IS#TRPBF

製造中

12 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1510CS8#PBF

製造中

LT1510CS8#TRPBF

製造中

LT1510IS8#PBF

製造中

LT1510IS8#TRPBF

製造中

6 11, 2021

- 21_0060

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1510CS8#PBF

製造中

LT1510CS8#TRPBF

製造中

LT1510IS8#PBF

製造中

LT1510IS8#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

DC179A

LT1510-5CGN | 800mA Constant Current, Constant Voltage, Battery Charger, 500KHz

reference details image

DC294A-B

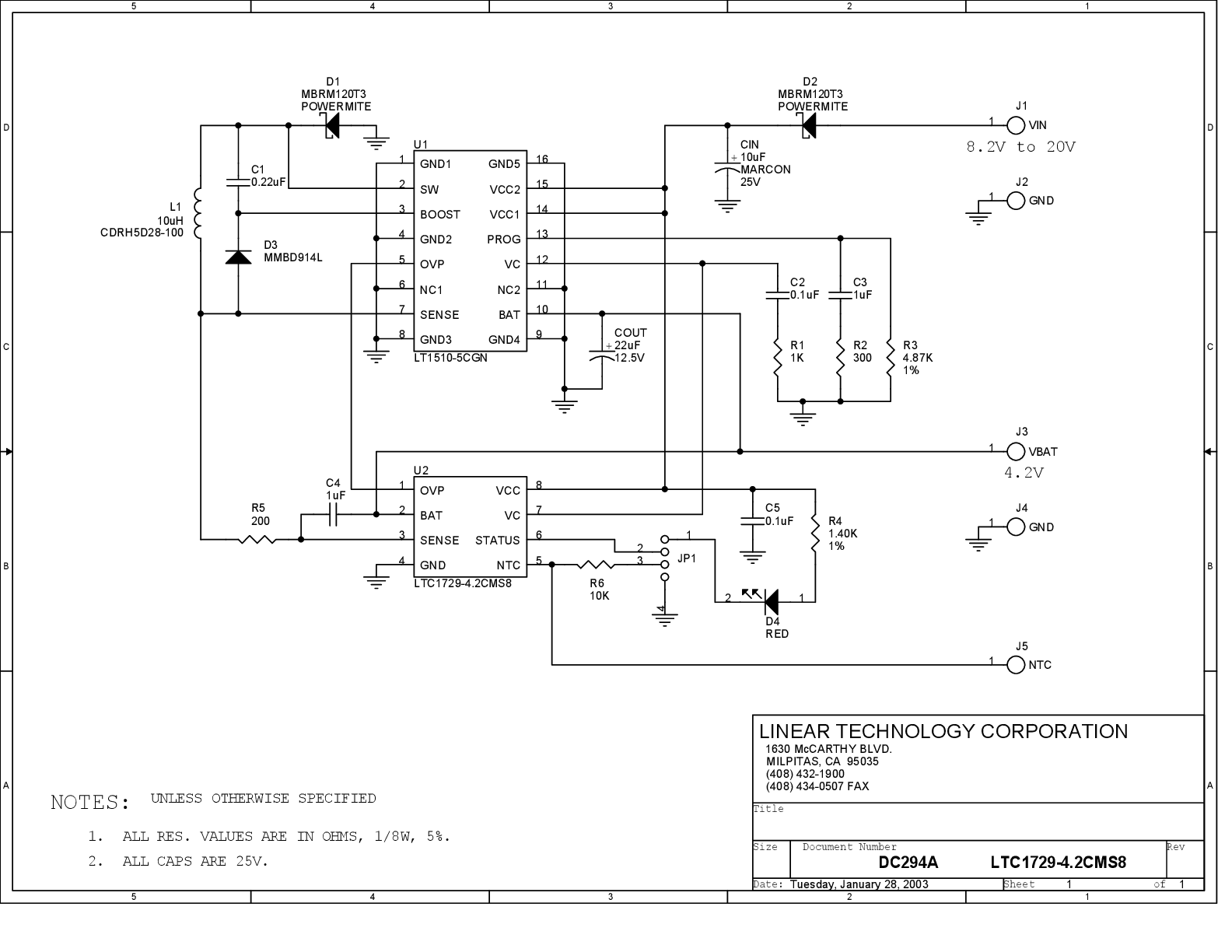

LTC1729CMS8-4.2, LT1510-5CGN | Termination Controllers / Li-Ion Battery Charger, 8.2V to 20V Input, 4.2VOUT @ 1A Max. (marking LTJH)
