製品概要

機能と利点

  • 低ノイズ指数:1.7dB(代表値)
  • 正側の単電源(自己バイアス)
  • 高ゲイン:15.5dB(代表値)
  • 高OIP3:34dBm(代表値)
  • 6ピン、2mm × 2mm LFCSP
HMC8411TCPZ-EPは防衛および航空宇宙アプリケーションに対応します(AQEC規格)

  • ダウンロード:HMC8411TCPZ-EP data sheet(pdf)
  • 防衛温度範囲(−55°C~+125°C)
  • 品質管理された製品ベースライン
  • 1アセンブリ/テスト・サイト
  • 1製造サイト
  • 製品の変更通知
  • 要求に応じて入手可能な品質評価データ

製品概要

HMC8411LP2FEは、ガリウム・ヒ素(GaAs)、モノリシック・マイクロ波集積回路(MMIC)、擬似格子整合型高電子移動度トランジスタ(pHEMT)、低ノイズ広帯域アンプで、動作範囲は0.01GHz~10GHzです。

HMC8411LP2FEは、それぞれ代表値で15.5dBのゲイン、1.7dBのノイズ指数、34dBmの出力3次インターセプト(OIP3)を提供し、5V電源電圧からわずか55mAを必要とします。この低ノイズ・アンプ(LNA)は、飽和出力電力(PSAT)の代表値が19.5dBmであるため、アナログ・デバイセズの多くのバランスド・ミキサー、同相/直交(I/Q)ミキサー、イメージ除去ミキサー用の局部発振器(LO)ドライバとして機能することができます。

HMC8411LP2FEは、内部で50Ωに整合した入出力も備えているため、表面実装技術(SMT)ベースの大容量マイクロ波無線のアプリケーションに最適です。

HMC8411LP2FEはRoHS準拠の2mm × 2mm、6ピンLFCSPに収められています。

多機能ピンの名称は、該当する機能のみで表示されることがあります。

アプリケーション

  • 試験用計測器
  • 防衛用通信

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

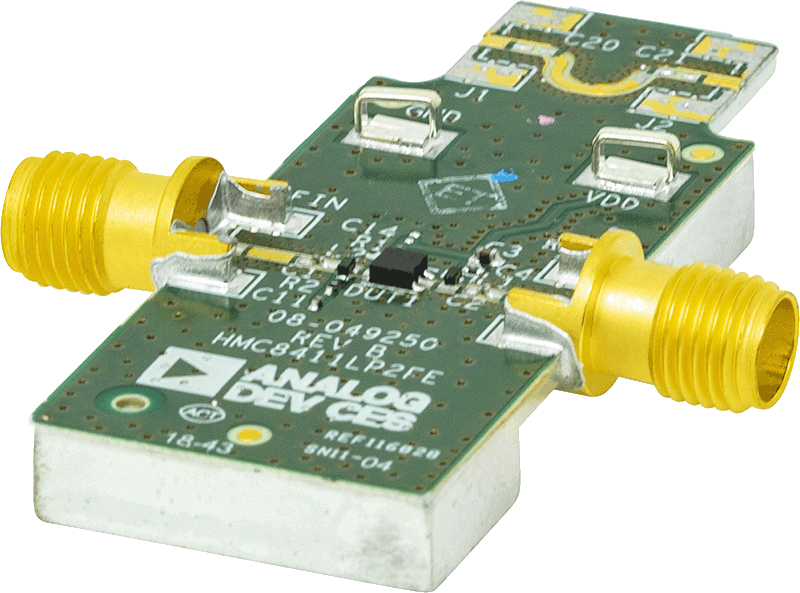

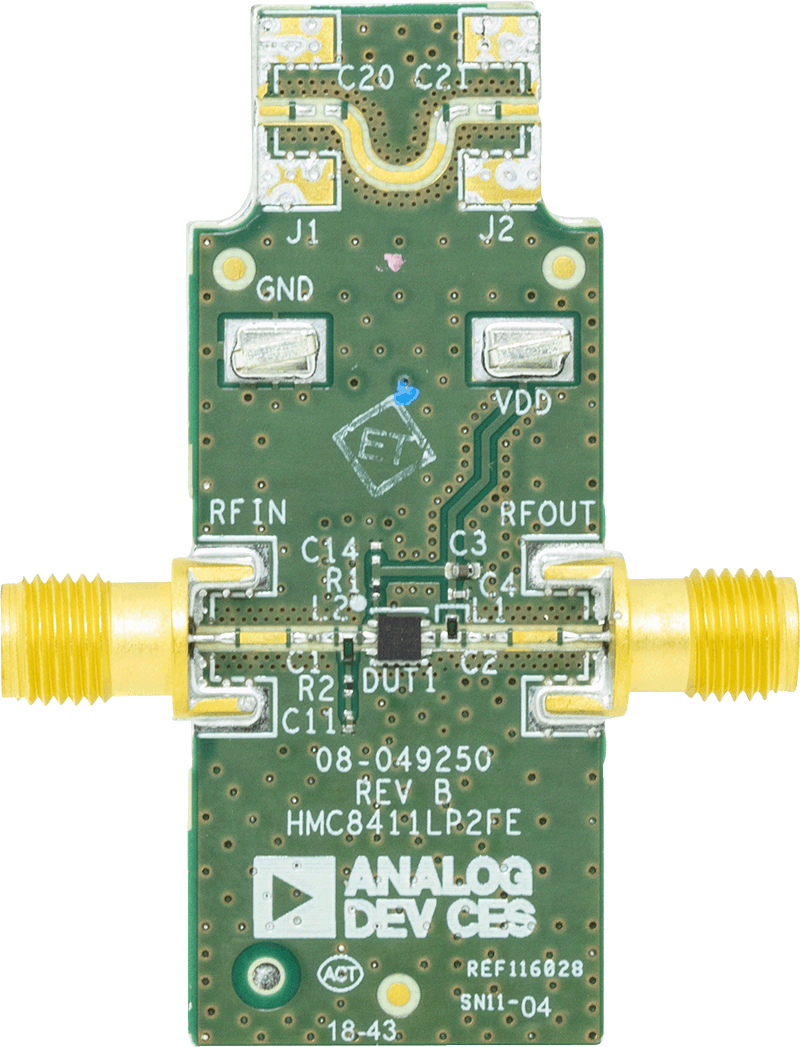

評価キット (3)
