HMC7357

GaAs pHEMT MMIC 2ワット・パワーアンプ、5.5～8.5GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示
Sパラメータ HMC7357 S-Parameters Download 13.03 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • +35dBm Pout @ 34% PAE
  • 高P1dB出力：+34dBm
  • 高出力IP3：+41.5dBm
  • 高ゲイン：29dB
  • 50Ωマッチング入力／出力
  • 電源電圧：Vdd = 8V @ 1200mA
  • 24ピン5 × 5 mm SMTパッケージ

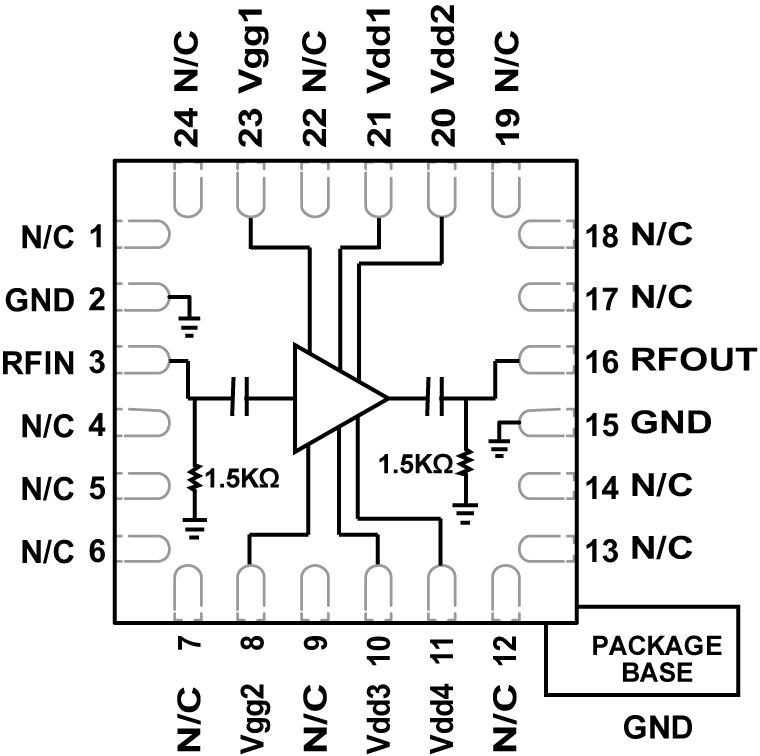

製品概要
show more Icon

HMC7357は、5.5～8.5GHzで動作する、3段のGaAs pHEMT MMIC中電力パワーアンプです。+8V電源、PAE 34%で29dBのゲインおよび+35dBmの飽和出力電力を提供します。+41.5dBmという優れた出力IP3により、HMC7357は、大容量のポイントtoポイント無線やポイントtoマルチポイント無線などのリニア・アプリケーションや、+35dBmという効率的な飽和出力電力が必要なVSAT/SATCOMアプリケーションに理想的です。RF I/Oは内部で50Ωにマッチングされており、使いやすくなっています。HMC7357は、リードレス5×5mmプラスチック表面実装パッケージを採用し、表面実装製法に対応しています。

アプリケーション

  • ポイントtoポイント無線
  • ポイントtoマルチポイント無線
  • VSATおよびSATCOM
