HMC487

2 W パワー・アンプ、SMT、pHEMT、9 GHz ～ 12 GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示
Sパラメータ HMC487 S-Parameters Download 3.21 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 飽和電力: 20% の PAE で +33 dBm
  • +36 dBm の出力 IP3
  • 20 dB のゲイン
  • +7 V/1300 mA 電源
  • 50 Ω に整合した入出力
  • 25 mm² リードレス SMT パッケージ
製品概要
show more Icon

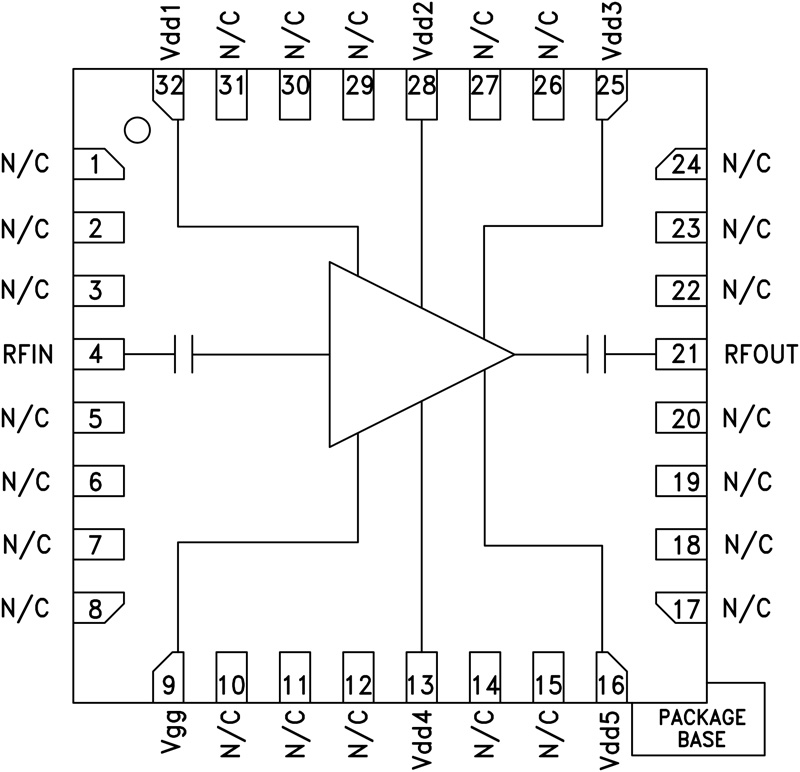

HMC487LP5E は、高ダイナミック・レンジの GaAs ベース の PHEMT MMIC の 2 W パワー・アンプで、リードレスの 5 mm x 5 mm 表面実装パッケージを採用しています。9 GHz ～ 12 GHz で動作するこのアンプは、+7 V 電源電圧から 20 dB のゲイン、+33 dBm の飽和電力、20% の PAE を提供します。出力 IP3 は +36 dBm（代表値）です。使いやすくするため、RF I/O は DC ブロックされており、50 Ω に整合しています。HMC487LP5E はワイヤ・ボンディングが不要なので、表面実装製造技術を使用することができます。

アプリケーション

  • ポイント to ポイント無線
  • ポイント to マルチポイント無線
  • 試験装置およびセンサー
  • 防衛用
