HMC480 Data Sheet4/22/2015
製品概要
機能と利点
- P1dB 出力電力: 2.5 GHz まで +19 dBm
- ゲイン: 1 GHz で 19 dB
2 GHz で 16 dB - +34 dBm の出力 IP3
- 単電源: +6 V ～ +8 V

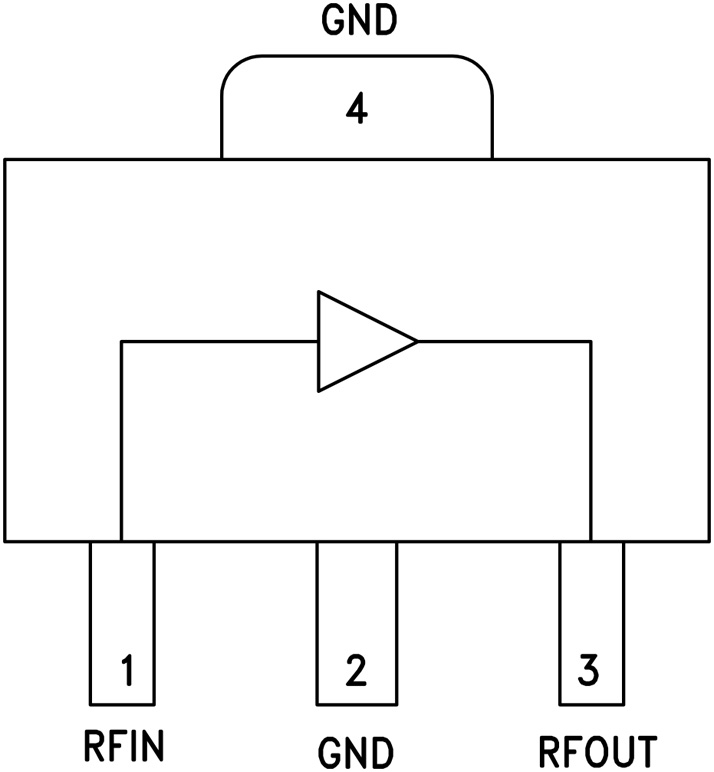

- 業界標準の SOT89 パッケージ
製品概要
HMC480ST89(E) は、DC ～ 5 GHz をカバーする InGaP ベース の HBT ゲイン・ブロック MMIC SMT アンプで、業界標準の SOT89 パッケージを採用しています。このアンプは、カスケード接続可能な 50 Ω の RF/IF ゲイン段に加え、セルラ／3G、FWA、CATV、マイクロ波無線、テスト装置などのアプリケーション向けの、P1dB 出力電力が最大 +20 dBm の LO ドライバや PA ドライバとして使用することができます。
HMC480ST89(E) は、 1 GHz のときに19 dB のゲインと +34 dBm の出力 IP3 を実現しますが、正の単電源で 82 mA しか必要としません。
HMC480ST89(E) InGaP ゲイン・ブロックは、SiGe ベースの同等製品と比べて、優れた出力 IP3 と 5 GHz まで +19 dBm ～ +20 dBm というフラットな出力電力性能を提供します。
アプリケーション
- セルラ／PCS／3G
- 固定ワイヤレスおよび WLAN
- CATV、ケーブル・モデムおよび DBS
- マイクロ波無線および試験装置
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022
-
SOT89 Tape Specification (ST89)4/1/2015
ツールおよびシミュレーション
Sys-Parameters
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
S-Parameters
ZIP
HMC480 S-Parameters
5.73 K
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC480ST89 | 材料宣誓書（MD） | 信頼性データ | 3-Lead SOT-89 | |
| HMC480ST89E | 材料宣誓書（MD） | 信頼性データ | 3-Lead SOT-89 | |
| HMC480ST89ETR | 材料宣誓書（MD） | 信頼性データ | 3-Lead SOT-89 | |
| HMC480ST89TR | 材料宣誓書（MD） | 信頼性データ | 3-Lead SOT-89 | |
| ウェハ・ファブリケーション・データ |
