製品概要

機能と利点

  • P1dB 出力電力: +26 dBm
  • ゲイン: 16 dB
  • 出力 IP3: +30 dBm
  • 電源電圧: +8 V/290 mA
  • 50 Ω に整合した入出力
  • ダイ・サイズ: 3.12 mm x 1.63 mm x 0.1 mm

製品概要

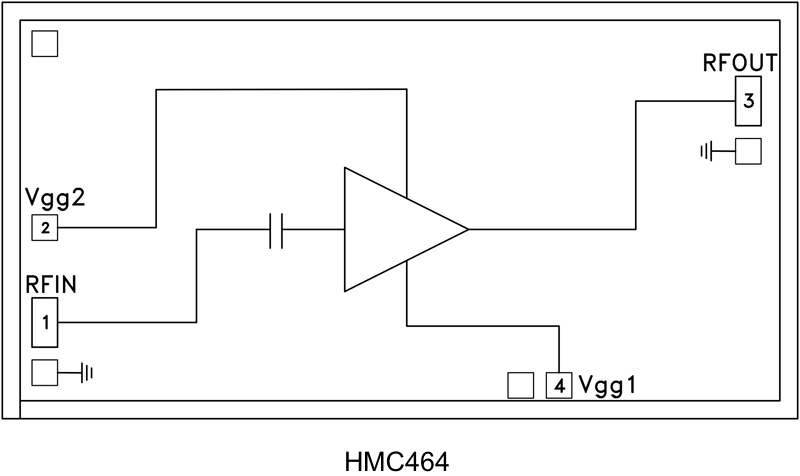

HMC464 は GaAs MMIC PHEMT 分布型パワー・アンプ・ダイで、動作範囲は 2 GHz ~ 20 GHz です。このアンプは、16 dB のゲイン、+30 dBm の出力 IP3、1 dB ゲイン圧縮ポイントでの +26 dBm の出力電力を提供し、+8 V 電源から 290 mA を必要とします。HMC464 は 2 GHz ~ 18 GHz のゲイン平坦性が良好なため、EW、ECM、レーダー・ドライバ・アンプなどのアプリケーションに最適です。HMC464 アンプの I/O は内部で 50 Ω に整合しているため、マルチチップ・モジュール(MCM)に容易に組み込むことができます。全てのデータは、直径 0.025 mm(1 mil)、最短 0.31 mm(12 mil)のワイヤ・ボンドを使用し、チップを 50 Ω 試験装置に接続して測定したものです。

アプリケーション

  • テレコム・インフラストラクチャ
  • マイクロ波無線および VSAT
  • 防衛および宇宙
  • 試験用計測器
  • 光ファイバ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
