製品概要

機能と利点

  • ゲイン: 12 dB
  • P1dB 出力電力: +14 dBm
  • ゲインが温度に対して安定
  • 50 Ω の I/O
  • 小型:
    0.38 mm×0.58 mm×0.1 mm

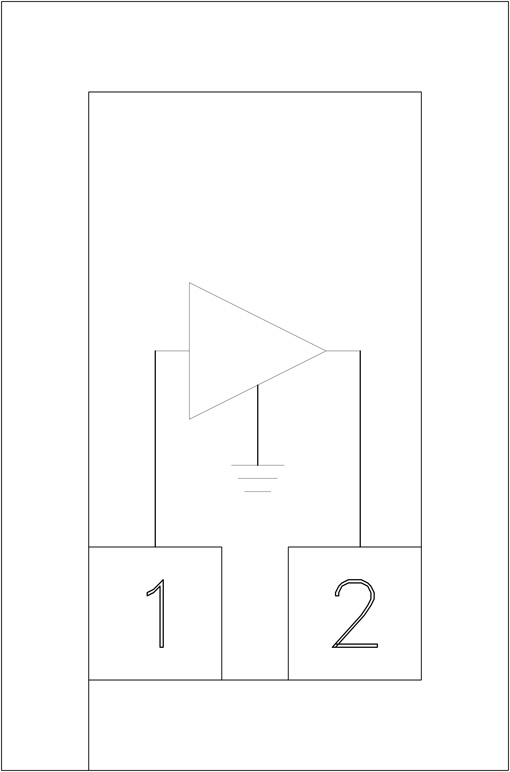

製品概要

HMC396 ダイは、GaAs InGaP ベースのヘテロ接合バイポーラ・トランジスタ(HBT)ゲイン・ブロック MMIC を使用した DC ~ 8 GHz のアンプです。このアンプはカスケード接続可能な 50 Ω のゲイン段、または出力電力が最大 +16 dBm の HMC ミキサーの LO 駆動に使用することができます。HMC396 は12 dB のゲインと +30 dBm の出力 IP3 を実現しながら、 +5V 電源から必要とするのはわずか 56 mA です。

ダーリントン帰還ペアを使用しているので、通常のプロセス変動に対する影響を低減し、温度に対する優れたゲイン安定性を実現しながら、必要な外付けバイアス部品数を最小限に抑えます。HMC396 はサイズが小さい(0.22mm²)ため、マルチチップ・モジュール(MCM)に容易に組み込むことができます。全てのデータは、直径 0.025 mm(1 mil)、最短 0.5 mm(20 mil)のワイヤ・ボンドを使用し、チップを 50 Ω 試験装置に接続して得たものです。

アプリケーション

  • マイクロ波および VSAT 無線
  • 試験装置
  • ミリタリ EW、ECM、C³I
  • 宇宙通信

製品カテゴリ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

ツール

Sys-Parameters

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

S-Parameters

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
